8 сетевой реле RS485 вращение Ethernet Meter Modbus TCP IP RELay
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Нет оболочки без источника питания
- С оболочкой без источника питания
- Без оболочки+12 В источник питания
- Блок питания, 12v
| Вариант покупки: | Нет оболочки без источника питания, С оболочкой без источника питания, Без оболочки+12 В источник питания, Блок питания, 12v |
[中文资料下载链接: https://pan.baidu.com/s/1s9ynqxlA5AVkHHxfOEBjZA 提取码: 25he]
[英文资料下载链接：][https://pan.baidu.com/s/1UwLzXydigtTL54ygMp_JIg]
[ 提取码：jofd]
[产品介绍：]
[ 此产品耐高温，可以在-40度至正85度环境工作。抗干扰能力超强，可接外接大电流交流接触器和继电器，在强电磁干扰下不会死机。真正的100M速度，在零延时发命令的情况下能可靠通信。工业级产品。支持自动获取IP。在TCP服务端下支持10个TCP客户端连接。通过提供的配置软件，可以配置5种工作方式 ：TCP服务端，TCP客户端，UDP服务端，UDP客户端，DNS域名。带有一个RS485口，支持以太网到RS485的透明传输。] [8路继电器，8路开关量输入，带全开全关输入。带掉电保存功能(保存继电器状态）。]
[电气参数：]
- [供电直流7-24伏，可选择DC座或接线端子输入电源，DC接头规格5.5-2.1MM（外径-内径）。]
- [板子工作温度范围-40摄氏度至85摄氏度。]
- [8路独立继电器输出，输出不带电压。单个继电器直流额定值是10A，交流额定电流值是10A，最大交流电额定值是250V，最大直流额定值是30V。]
- [10通道独立输入。IN9表示全开，IN9有开关量输入后，所有继电器吸合，IN10表示全关，当IN10有输后后，所有继电器关闭。IN1-IN8这8路输入用户可以通过配置参数工具，配置为三种不同的工作方式，在配置工具的“输入模式”下选择。“普通输入”模式普通的采集输入信号，要获取输入状态，要向设备发送读取输入状态命令。“触发继电器”模式，此模式有输入后，对应的继电器状态翻转，IN1-IN8控制对应1-8路继电器。“主动上传”模式，此模式当输入有变化后，会主动发送输入状态给连接到设备的网络。]
- [设备带有一个RS485接口。可以接其它厂家的RS485设备进行控制。可以实现网络数据到RS485数据的通明传输，波特率300-115200可配置，当使用奇偶校验的时候，数据位必须配置成9位，串口参数通过配置工具配置。]
- [设备带有掉电保存功能，可以保存继电器的状态，可以通过配置工具配置。]
- [复位配置。丝印标号RESET位置是恢复出厂设置按键。]
[工作模式介绍 ：]
[工作模式用提供的配置软件配置。]
[ 1、TCP服务端]
[ 在这个模式下，只能通过TCP客户端来连接设备，支持10个TCP客户端的连接。]
[ 2、TCP客户端]
[ 在这个模式下，设备主动连接TCP服务端（远程IP和远程端口号是设备连接的参数）。只能连接一个服务端。 ]
[ 3、UDP服务端]
[ 在这个模式下，支持任意UDP通信。]
[ 4、UDP客户端]
[ 在这个模式下，只支持远程IP和远程端口号（配置软件设置）符合的UDP通信。]
[ 5、DNS域名]
[ 在这个模式下，设备以TCP客户端连接绑定域名的TCP服务端（端口是远程端口）。]
[高速通信：]
[高速通信，计算机对设备发数据再也不用等待了，随便发设备都能处理得过来。工作在TCP服务端下，设备支持10个TCP客户端不间断发数据。不是SPI口的网络芯片可比的例如ENC28J60、W5500之类芯片可比的。真正的100M网口。]
[命令解释：]
[以上命令用字符形式收发。命令后面不带回车，不带空格。要16进制发要查ASCII码表自行转换。]
[获取设备名]
[发送：name]
[返回：name=]"HHC-N8I8OP"
[HHC-N8I8OP是设备名，可以使用配置工具自行配置][。]
[控制1路继电器]
[发送：on1]
[返回：on1]
[关闭第一路继电器]
[发送：off1]
[返回：off1]
[命令格式为on和off后跟继电器通道，2-8路控制同上。]
[控制所有继电器]
[发送：all00000011]
[返回：relay00000011]
[all是控制所有继电器指令，后面8路控制，1表示吸合，0表示松开上面指令表示第一路跟第二路吸合，第3-8路松开。这条指令执行后返回继电器的状态，继电器的状态返回信息跟read指令返回的信息是一样的。 ]
[延时控制]
[例如如果要继电器吸合2秒后再松开，可发如下指令]
[发送：on1:02]
[返回：on1]
[上面指令中表示继电器吸合2秒后松开，on1:表示要控制的继电器，后面跟的是延时时间，最大99秒，例如on2:12表示第二路继电器吸合12秒后松开。其它2-8路控制跟上面一样。]
[读取继电器状态]
[发送：read]
[返回：relay00000001(表示8路继电器的状态，1表示继电器吸合，0表示如果继是器松开，上面表示第一路继电器吸合，2-8路继电器松开）]
[读开关量]
[发送：input]
[返回：input00000001]
[ Input后跟00000001，1表示有开关量输入，0表示没有开关量输入，表示8路开关的输入状态，上面指令中表示第一路有开关量输入，2-8路没有开关量输入。第9路和第10路开关量是用来控制继电器的全开和全关，不能读取。输入配置成“主动上传”方式，当开关变输入有变化后会自动发送上面的返回信息。]

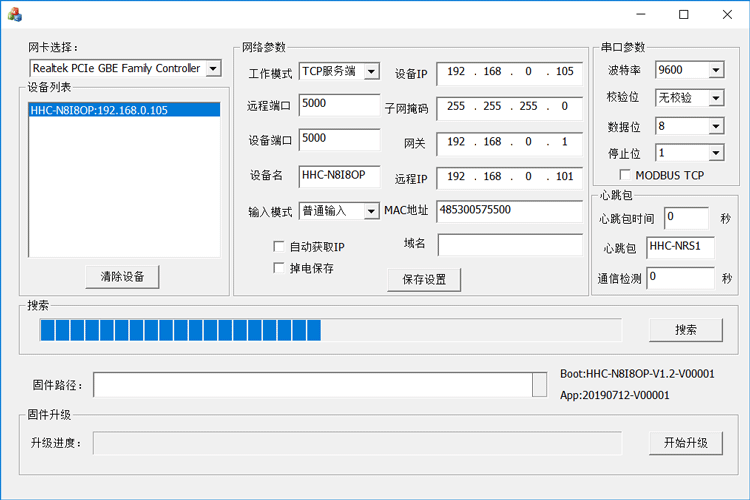

[配置工具（不提供源代码）：]
[应用软件，提供C++源代码：]

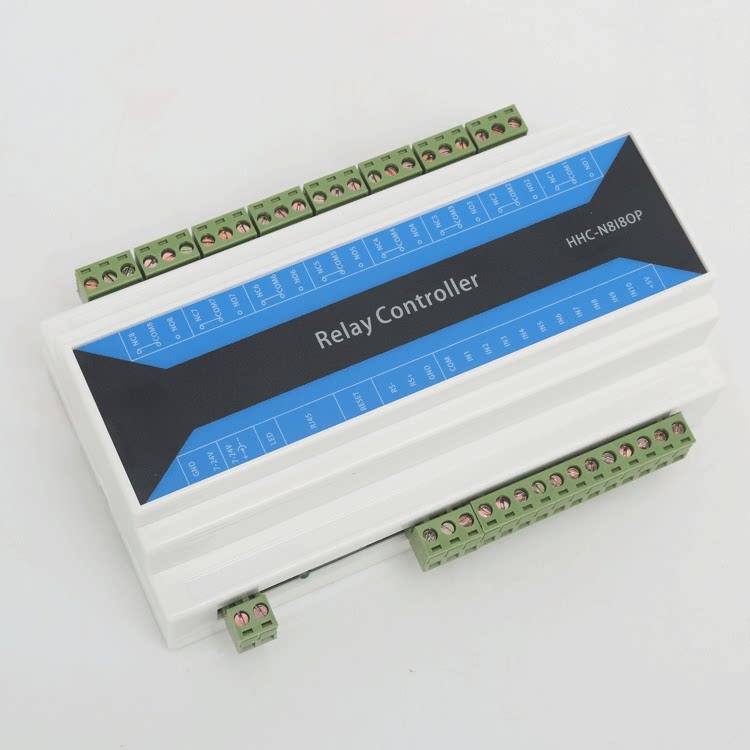

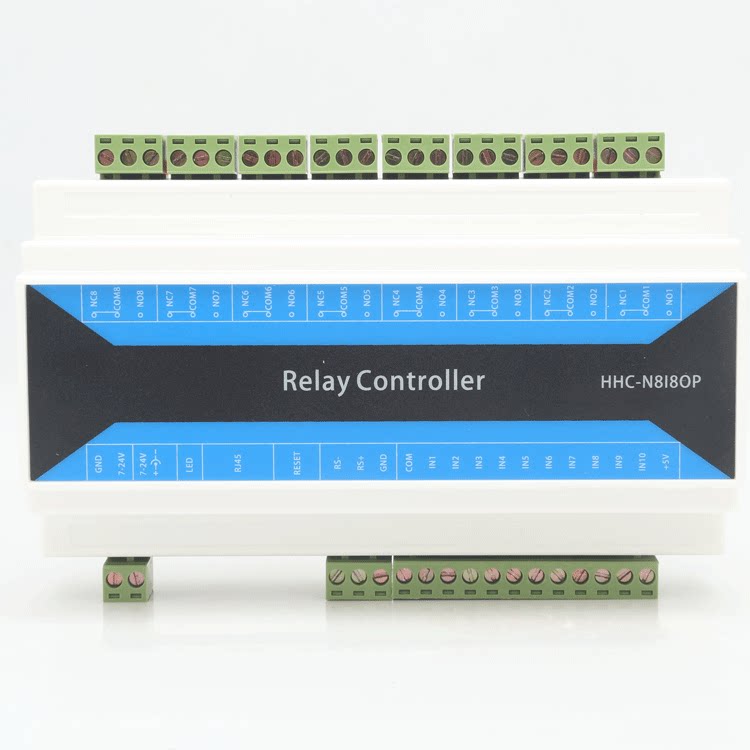

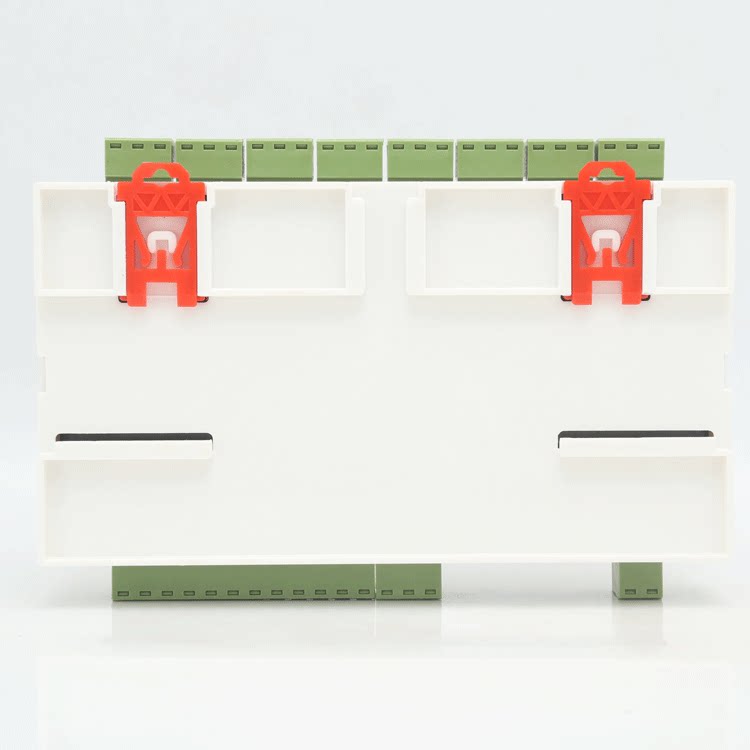

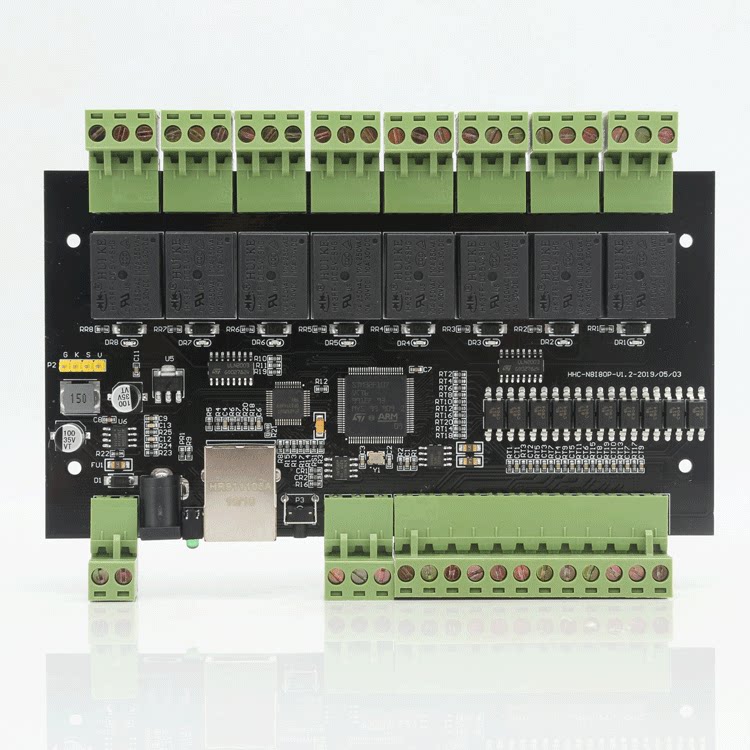

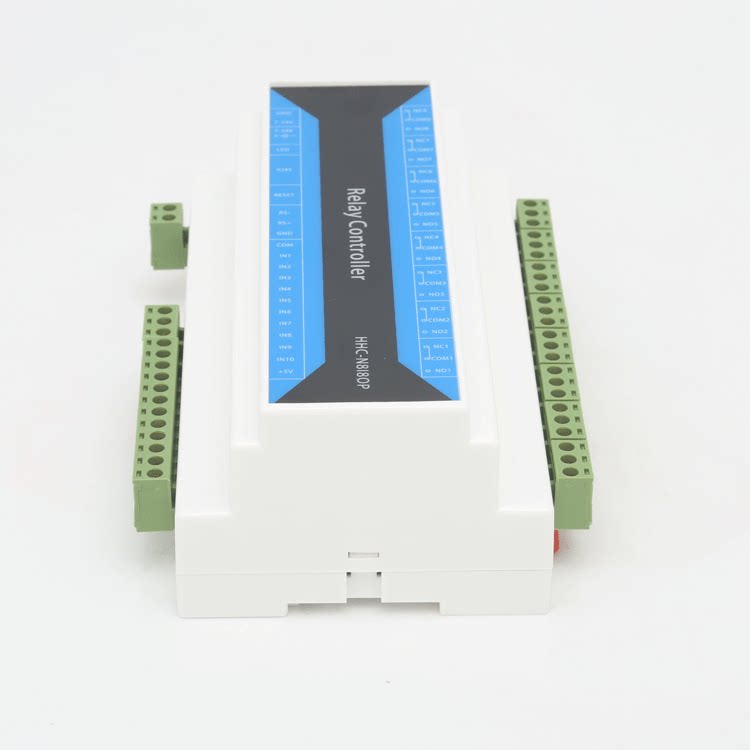

[产品实物图:]
[接线说明]
1[、干节点开关接线]
[2、有源输入5V接线]
3[、][有源输入][12V接线]
4[、][继电器输出接线]
