N76E003AT20 MINAL BORD DEVESTEPLACTCAPTION DEVELUST SYSTERSE DEMO NEW TANG NU-LINK N76
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

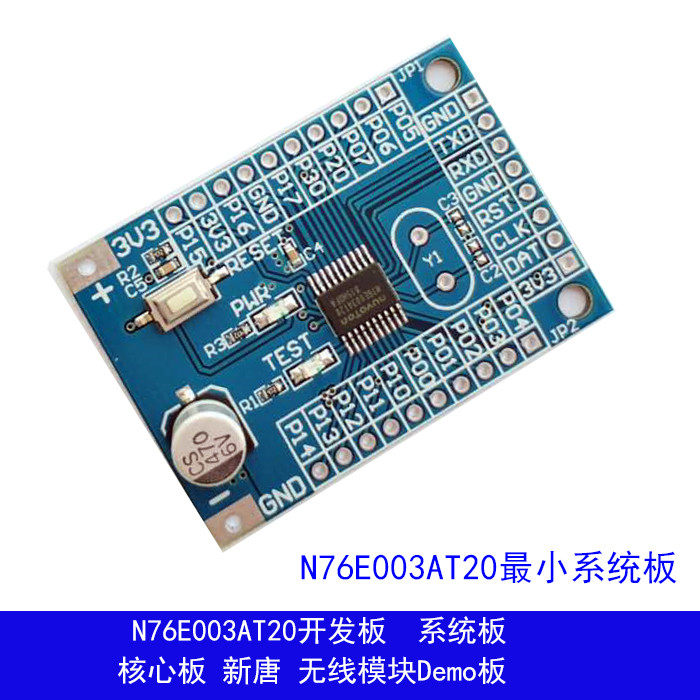

N76E003AT20 MINAL BORD DEVESTEPLACTCAPTION DEVELUST SYSTERSE DEMO NEW TANG NU-LINK N76
1.2. Электронные данные могут быть загружены бесплатно, предоставляя такие программы, как схематические диаграммы, процедуры разработки, беспроводное тестирование модуля и демонстрацию светодиодов, а также связанное программное обеспечение, такое как среда разработки.

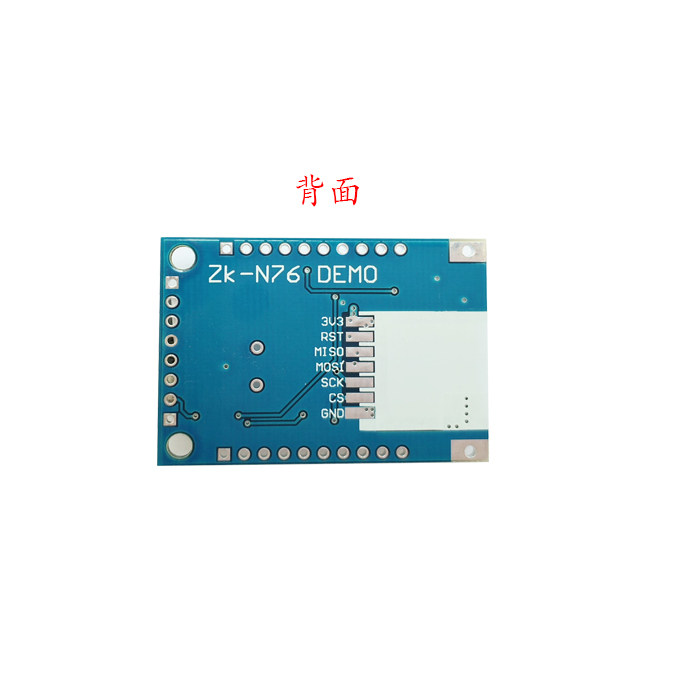

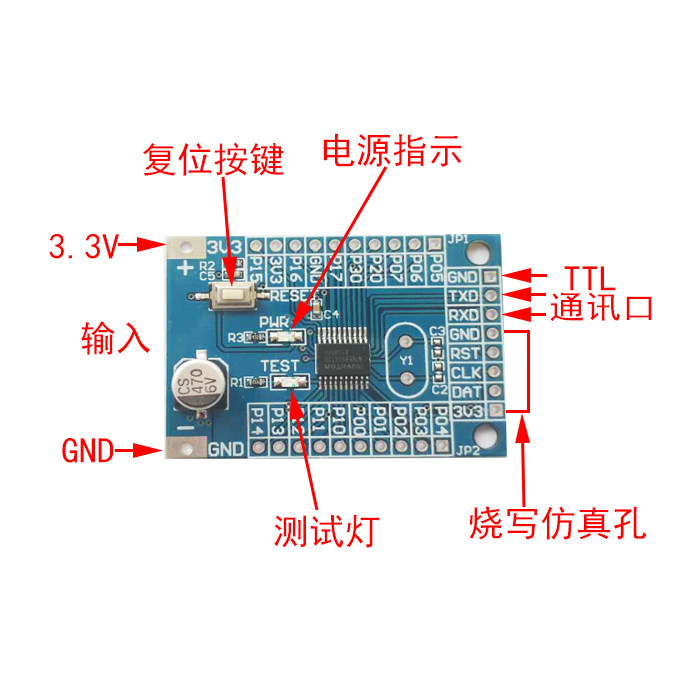

1.3. Все порты ввода -вывода, входы питания, письменные отверстия и последовательные порты вытягиваются для легкой разработки.
1.4. New Tang N76E003 полностью заменяет STM8S003, 51 Core и среда разработки Keil, которую очень легко начать, и нет необходимости беспокоиться о нехватке цен и поставок.
2. Ссылка данных
https://pan.baidu.com/s/1xx_b46w-2ixcmxav3gztiq

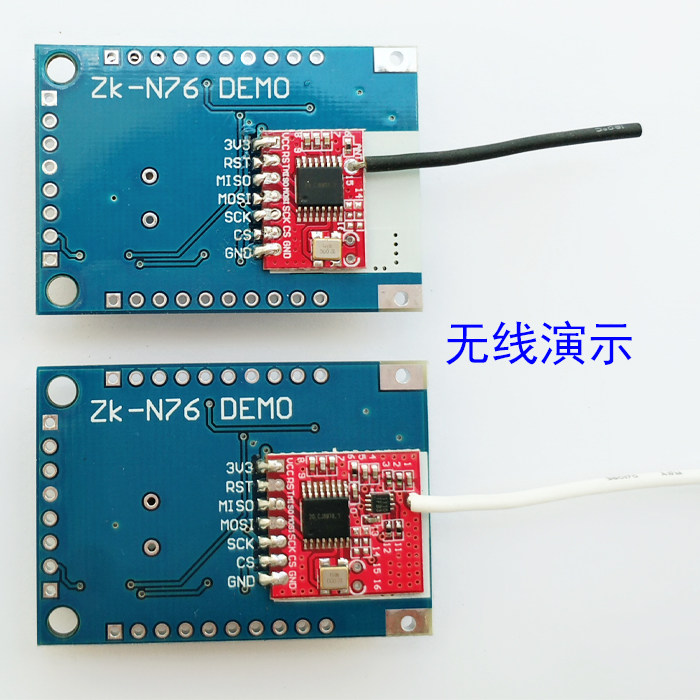

Он содержит схематические диаграммы, информацию о беспроводном модуле 2,4 г, программы разработки и тестирования беспроводных модулей, программное обеспечение для среды разработки и другую информацию. Введение в .n76e003
N76E003-новая высокоскоростная серия микрокомпьютера 1T 8051 1T 8051. Он обеспечивает флэш-ПЗУ 18 КБ, настройку флэш-флэш-памяти данных и высокая способность 1 кб SRAM. Anti-Interference способность 7 кВ ESD/4KV EFT.
N76E003 обеспечивает до 18 контактов ввода/вывода под 20 контактами; окружающее содержит двойные последовательные порты, SPI, I2C, 6 -х канал Шин<Высокая точность 2% ошибки 16 МГц кристалл RC и высокий уровень 8 -канал 12 -бит ADC; и выполняет такие функции, как Self -Wake -Up, под обнаружение давления; предоставление TSSOP20 (4 мм*6,5 мм) и QFN20 (3 мм* 3 мм) небольшая упаковка, как высокая производительность, так и эластичность дизайна.
характеристика
ПРОЦЕССОР:
-Полностью статический 8-битный 1t 8051 Core CMOS Microcontroller.
-Набор инструкций полностью совместим с MCS-51.
- Уровень 4 Приоритетного прерывания конфигурации.
- двойные указатели данных (DPTRS)
Рабочие условия:
- Широкий диапазон работы от 2,4 В до 5,5 В.
- Широкая рабочая частота до 16 МГц.
-Рабочая температура промышленного класса от -40 ℃ до +105 ℃.
Объем памяти:
- До 18 тыс. Байт APROM Пользовательская программа.
- Можно настроить область загрузки 4K/3K/2K/1K/0K BYTE BYTE LDROM, и пользователи могут гибко настроить цель.
- Все области вспышки разделены на 128 байтов на страницу.
-Встроенная функция программирования IAP.
- Функция шифрования кода.
-Прямой доступ к ОЗУ на 256-байтовом чипе.
-Дополнительные 768 байт косвенного доступа к оперативной памяти (XRAM) читаются и записываются в команде MOVX.
Источник часов:
-Высокоскоростный внутренний генератор с высокой скоростью 16 МГц, источник питания под 5,0 В.±1%Уровень точности.Полные условия труда±2%Уровень точности.
-10 кГц низкоскоростной внутренний генератор.
- Поддерживает внешний ввод часов.
-Поддерживает функцию системного часа мгновенного переключения программного обеспечения (на лету).
-Поддержка программного обеспечения для настройки тактовой частоты до 1/512.
Функция:
-до 17 стандартных контактов общего назначения, а также есть один, которые можно использовать только для ввода. Все выходные контакты могут быть настроены с двумя выходными наклонами (скорость нажима) через программное обеспечение.
- Стандартная внешняя нога прерывания ??????? и ????????
-два набора 16-битных таймеров/счетчиков 0 и 1, совместимых со стандартным 8051
-набор из 16-битного таймера 2 с 3 функцией захвата входных, 9 входных контактов на выбор из
-Набор 16-битного автоматического таймера функции перезагрузки 3, который можно использовать для настройки скорости бодского поставленного порта UART UART
-набор 16-битных пайт-подсчет прерываний
- Набор сторожевых туров (WDTS) с внутренними независимыми часами 10 кГц в качестве источника часов
-Набор таймеров функции самозатех (WKTS) для автономного пробуждения в режиме низкой мощности
-Два набора полных последовательных портов, с обнаружением ошибок кадра и автоматическими функциями идентификации адреса.Положения PIN -кода UART0 можно изменить с помощью программного обеспечения
- Набор автобусов SPI. Когда системные часы составляют 16 МГц, максимальная скорость передачи как главного режима, так и подчиненного режима может достигать 8 Мбит / с.
- Набор шин I2C, максимальная скорость передачи в мастер -режиме и рабов может достигать 400 Кбит / с.
-Три пары, 6-канальный модулятор импульса (ШИМ), 10 выходных контактов на выбор, 16-битное разрешение, с различными режимами эксплуатации и функциями разломов тормоза
-Можно настроить функцию прерывания PIN-контакта до 8 каналов, все порты ввода-вывода поддерживают эту функцию, которая может быть запускается кромкой или уровнем программного обеспечения
-Набор 12-битных АЦП с максимальной скоростью преобразования 500 кекшт, аппаратный запуск и результаты сравнения конверсии легче управлять функциями двигателя
Модуль управления питанием:
-Два режима сохранения питания: режим холостого хода и режим питания
Мониторинг питания:
-Обнаружение недоедальника (BOD) используется для выявления питания низкого напряжения в системе, 4-стадный выбор напряжения может быть настроен для отклика прерывания или сброса.
-Сброс питания (PO)
Мощные возможности ESD и EFT
Инструменты разработки:
-Новая отладка в типах (моделирование OCD) на основе среды разработки KEILTM
- Новый Tang in Cuxt Programming (ICP Программирование)
- NTD в системном программировании (программирование ISP), сжигание чипов через UART
По сравнению с STM8S003F3P6
STM8S003F3P6: в общей сложности 20 футов, до 16 gpios и 16 внешних прерываний; , 1K RAM, 128 Byte EEPROM;
С точки зрения производительности устройства: N76E003AT20 от NTD имеет больше классических преимуществ по сравнению с:
• 1T/8051: 1T Super Value Microcontroller, 8051 Classic ядро, с которым мы больше знакомы;
• Флэш -ПЗУ 18 КБ: лучше, чем 8 КБ вспышена, и пространство флэш -памяти 18 КБ можно использовать в качестве пространства для хранения данных;
• 1024b SRAM;
• 17 + 1 входной порт: лучше, чем поддержка до 16 GPIS;
• 2*uart, i2c, spi: лучше, чем Spi/i2c/uart (еще один Uart);
• 8CH 12-битного АЦП: лучше, чем 5-канальный 10-битный АЦП;
• 6CH индивидуальной обязанности ШИМ: лучше, чем 3-канальный выход ШИМ;
• 10 кГц LIRC для WDT RESET / WKT;
• 16 МГц Hirc±1% Room temp.±2% полное состояние;
• -40 ~ 105 ℃ Диапазон температуры шире;
• широкий диапазон напряжения питания от 2,4 В до 5,5 В;
• TSSOP20 / QFN20;
• ESD и EFT: HBM/8KV MM/400V, более 4 кВ, превосходные возможности ESD и EFT, противоположные и защитные возможности ESD;
