3,3 В 1,8 -Вдюрм Монохромного ЖК -экрана модуль расширения экрана 128x64 Совместимый с матерью SPI SPI SPI
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Загрузка данных:
Связь:https://pan.baidu.com/s/1URWiHUEilL2ReWHPQL2CoAИзвлечь код: 1234

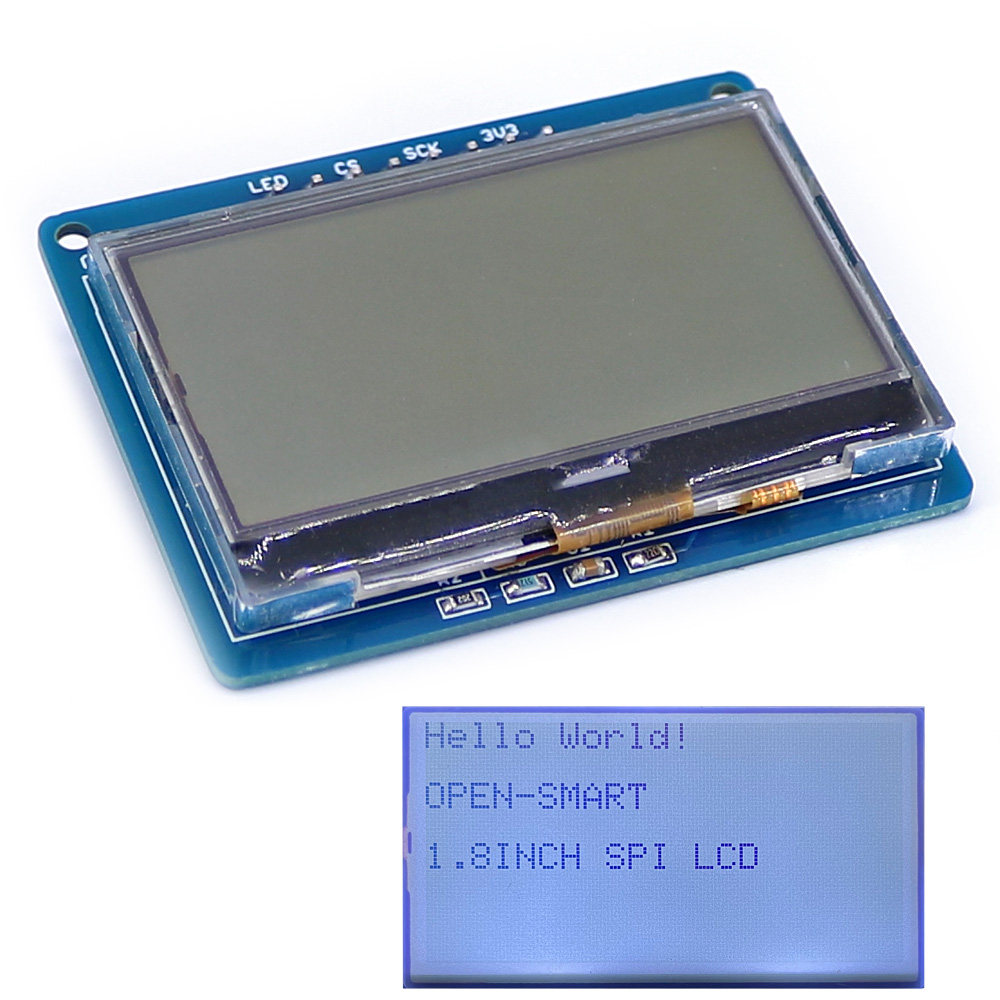

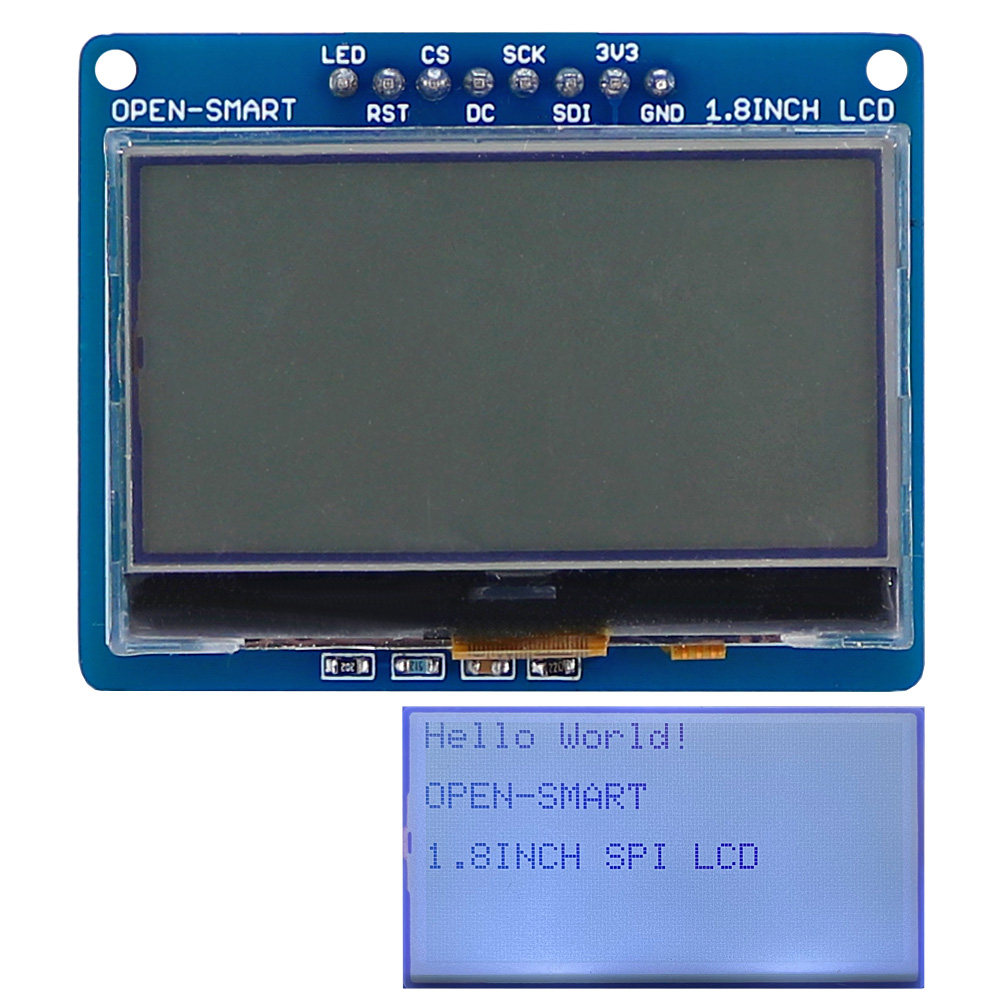

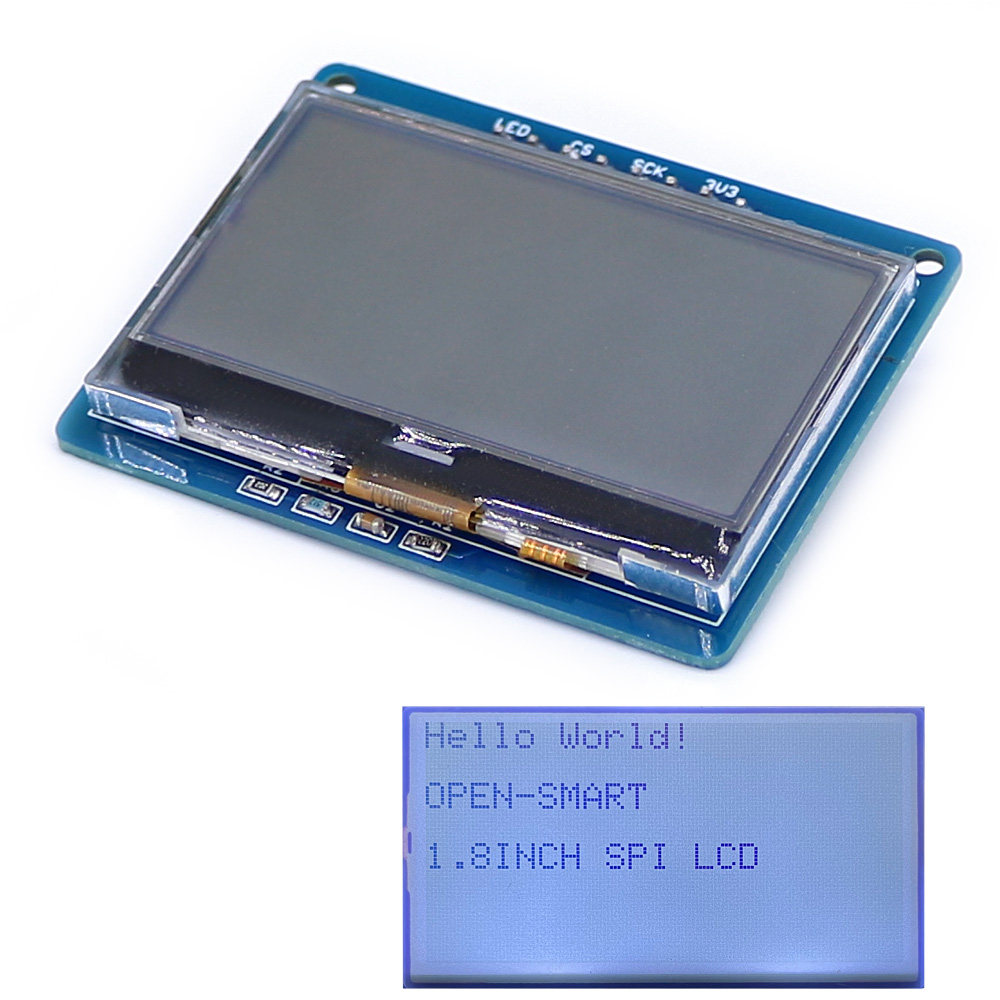

Это плата расширения с 1,8-дюймовым ЖК-дисплеем и последовательным интерфейсом SPI.Монитор имеет встроенный контроллер с кэшем оперативной памяти, поэтому им легко управлять через MCU.В результате получается TFT с расстоянием между контактами и ответвлениями 2,54 мм, что облегчает вторичную разработку.
Он выводит контакты PAD, чтобы вы могли подключить его к макетной плате или использовать кабель для подключения к материнской плате UNO R3 или материнской плате Nano.
- Вы можете использовать его для отображения символов, графики и изображений в формате BMP.
- Совместимость: поскольку логический уровень составляет 3,3 В и совместим с материнской платой UNO R3 3,3 В, вы можете использовать переключатель питания 5 В/3,3 В для подключения к OPEN-SMART UNO R3.Если вы используете материнскую плату 5 В, вам необходимо добавить схему преобразования уровня.Вы также можете подключить его напрямую к другим микроконтроллерам с напряжением 3,3 В.
- Разрешение: 128*64, монохромный
- Размер дисплея: 1,8 дюйма;
- Эффективная площадь дисплея: 38,8x19 мм
- Размер печатной платы: 47,6x37 мм

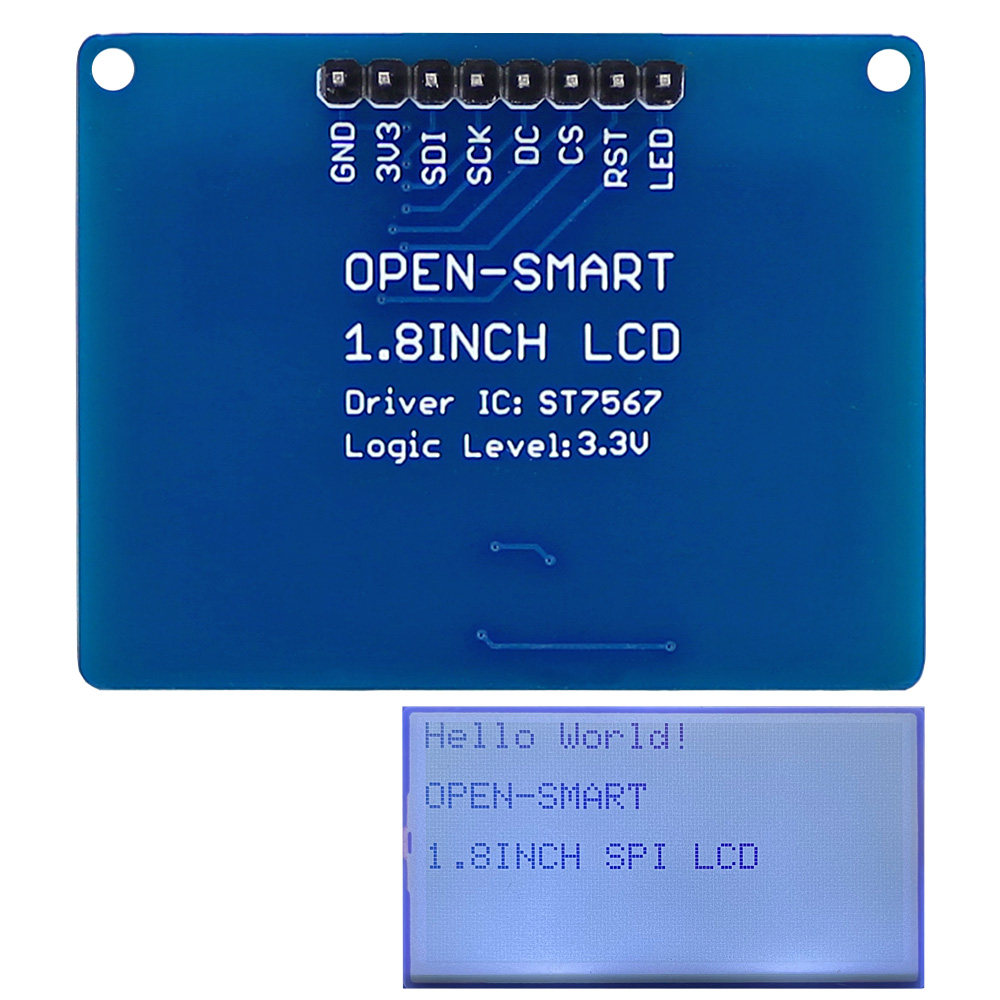

- Микросхема драйвера: ST7567
- Рабочее напряжение: 3,3 В;
- Логический уровень: 3,3 В;
- Рабочий ток: максимальное значение 5 мА.

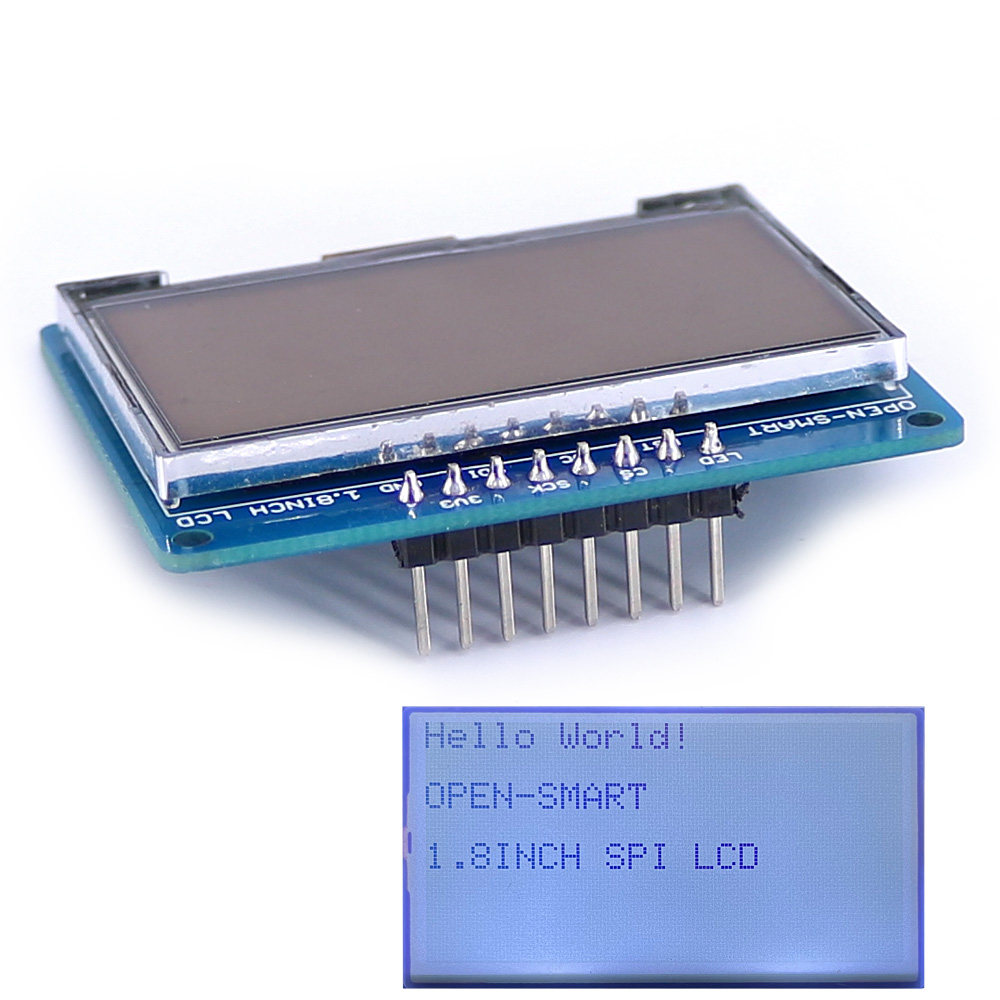

- Упаковка порта ввода-вывода: имеется PAD, шаг контактов 2,54 мм.
- О подсветке: есть подсветка и низкое энергопотребление
- Отлично подходит для DIY
1 модуль
