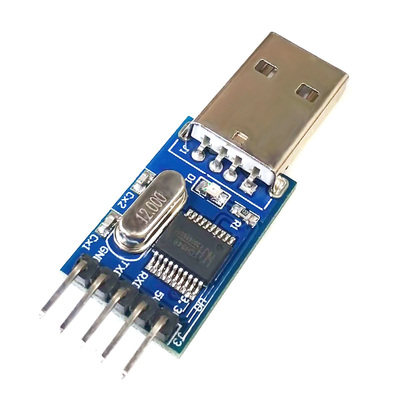

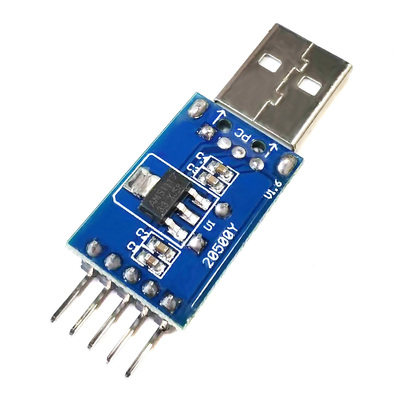

USB Turning Module Module ISP Downloader USB в TTL CH340T ISP Модуль скачать модуль поддерживает Win7
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Скачать:http://pan.baidu.com/s/1jH7GnAY
Скачатель USB -TTL может использоваться в качестве последовательного общения, однораздельного загрузчика, загрузчика STM32, загрузки маршрутизации и т. Д. У этого загрузчика есть интерфейс USB, который может легко расширить строку загрузки.
STC Single -Chip Machine Mode:
1) Проводка заключается в следующем: (нужно подключить 3 провода)
TXD-терминал USB-загрузчика>Подключитесь к одной машине P3.0 (RX)
USB-загрузчик RXD-терминал->Подключите одну машину P3.1 (Техас)
GND End of USB-загрузчика->Подключите одну -Chip Machine GND
2) Плата разработки или минимальная система использует отдельный источник питания для подачи питания это нормальное явление.
STM32 Одиночный режим загрузки машины:
1) Проводка заключается в следующем: (нужно подключить 3 провода)
TXD-терминал USB-загрузчика>Подключитесь к одному машине PA10 (RX1)
USB-загрузчик RXD-терминал->Подключите одну машину PA9 (TX1)
GND End of USB-загрузчика->Подключите одну -Chip Machine GND
2) Плата разработки или минимальная система использует отдельный источник питания.Или используйте USB -загрузчик, чтобы предоставить источник питания 5V.
Поддержка Win7 32 -bit, 64 -битная операционная система, поддержка операционной системы Win XP
Список доставки:
1. 1 USB -загрузчик
