Мотор, драйвер, принтер, радиатор, 3D печать, 4988 привод
Цена: 85руб. (¥4)
Артикул: 596956358687
Доставка по Китаю (НЕ включена в цену):
106 руб. (¥5)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:huangxujian_988
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥791 670руб.
¥ 2 1.839руб.
¥ 5.3 5.19110руб.
¥5.04107руб.
Описание продукта:
Ramp1.4 Введение в Правление: http://v.youku.com/v_show/id_xnjexntmwmja4.html
Название продукта: HR4988 Шаг после моторного репрессии 3D -принтер, совместимый с Arduino
Вес: 3,7 г
Специальное объяснение: согласно сильной реакции пользователя, RS заменяется от 0,2 евро до 0,1 евро, так что максимальный ток водителя может поддерживать 2A.
Преимущества функции:
  1. Обновление качества не увеличивает цену, а сумма большая. Добро пожаловать, чтобы проконсультироваться.
  2. Последний чип номера партии.
  3, процесс медного покрытия PCB обновляется до 2 унций (толщина медной кожи составляет 70 мкл, общий составляет 35 мкм), который содержит более высокое содержание меди, и, конечно, производительность рассеивания тепла лучше.
  4. Реконструкция была сварена, золотые иглы и отличное качество.
  5. Различные партии цветных оттенков PCB немного отличаются, а качество одинаково хорошее
Параметр:


  вычитание: 1, 1/2, 1/4, 1/8, 1/16
  Процесс производства: производство пластыря SMT, не -ручная, более высокая скорость урожайности, более стабильная производительность
Подходящий объект:
  необходимо провести двигатель на двигателе.

  поддержка 3D -принтеров включает Prusa Mendel, Ultimaker, Printbot, Makerbot и т. Д.

Список доставки:
1. Модуль A4988 (с иглой ряд)
Техническая поддержка и гарантия:
100%согласуется с официальным вики -продуктом!Ссылка исходного файла PCB: http://reprap.org/wiki/stepstick.
Тест мощности будет выполнен перед доставкой, чтобы убедиться, что он может быть официально использовать перед доставкой.
Примечание: http://flyway97.blog.163.com/blog/stative/2220320413111910433463/
Добро пожаловать друзья, чтобы присоединиться к дискуссионной группе: 156492164.
Добро пожаловать в мой блог Exchange: http://flyway97.blog.163.com
Core Chip A4988 Введение:
A4988 -это микро -шаг DMOS с защитой преобразователя и перегрузки. Этот продукт может управлять двумя шагом двигателя в полном объеме, половина, 1/4, 1/8 и 1/16, производительность выходного привода может достигать 35 В. и&Plusmn; 2, A4988 включает в себя регулятор напряжения тока с фиксированным временем, который может работать в медленном или смешанном режиме затухания.Конвертер является ключом к простой реализации A4988.Пока“ шаг&Rdquo; введите импульс на входе, чтобы привести двигатель для генерации микро -шага.Нет необходимости выполнять таблицы фазовых последовательностей, строки управления с высокой частотой или сложное интерфейсное программирование.Интерфейс A4988 очень подходит для сложных микропроцессоров, которые недоступны или перегружены.
A4988 имеет следующие моменты:
1. шаг мотор для вождения 8 В ~ 35 В 2А;
2. Есть только простые шаги и интерфейсы управления направлением;
3. Пять различных режимов шага: полная, половина, 1/4, 1/8 и 1/16;
4. Регулируемый потенциометр может отрегулировать максимальный выход тока, чтобы получить более высокую скорость шага;
5, обнаружение/выбор режима автоматического затухания тока;
6. Перегрев схему отключения, под замком давления, перекрестная защита;
7. Короткая защита и загрузка короткой защиты
Используется в качестве 3D -принтера, модуль поддерживающей цепи:
Arduino 2560  CPU Core Poard
Ramps1.4 Основная плата управления
A4988 модуль привода двигателя Driven Poard (4 одиночных головок, 5 таблеток)
ЖК -жидкокристаллический контроллер может контролироваться с ЖК -дисплеем LCD, SD -карта автономной печати (необязательно)
Используйте Arduino, чтобы напрямую контролировать использование двигателя:
Следующим образом, ООН управляет шагом и направлением в тормоз A4988.

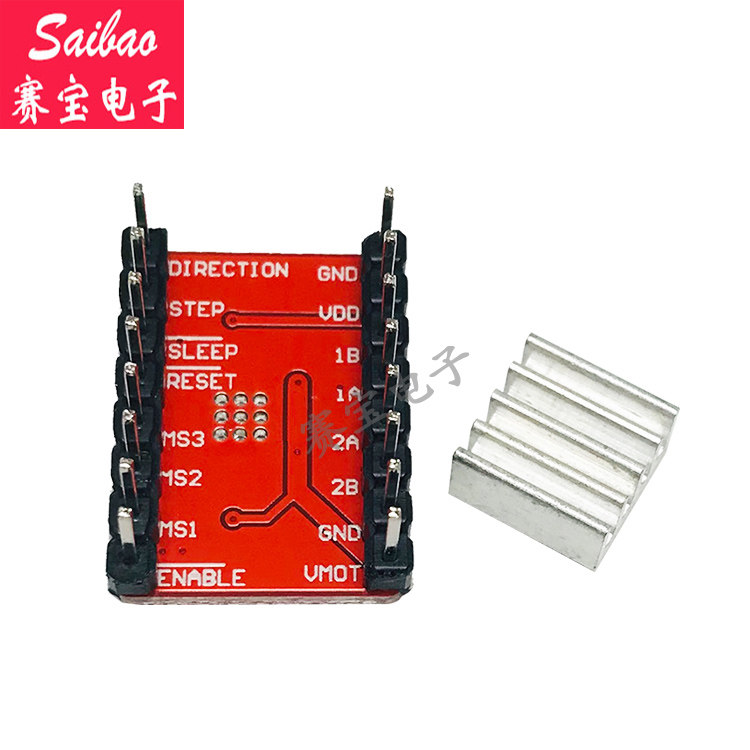

1a, 1b одна группа, 2a, 2b, подключенная к другой группе, как правило, 1a 2a подключен к положительному полюсу, 1b 2b -это соединение с отрицательным электродом, поскольку двигатель отличается, лучше попробовать после выбора Чтобы увидеть, правильно ли это. Если это неправильно, измените его положительно.
Тестовый код:
int dirPin = 8;
int stepperPin = 7;
void setup()
{
pinMode(dirPin, OUTPUT);
pinMode(stepperPin, OUTPUT);
}
void step(boolean dir,int steps)
{
digitalWrite(dirPin,dir);
delay(50);
for(int i=0;i
digitalWrite(stepperPin, HIGH);
delayMicroseconds(800);
digitalWrite(stepperPin, LOW);
delayMicroseconds(800); }
}
void loop()
{
step(true,1600);
delay(500);
step(false,1600*5);
delay(500);
}

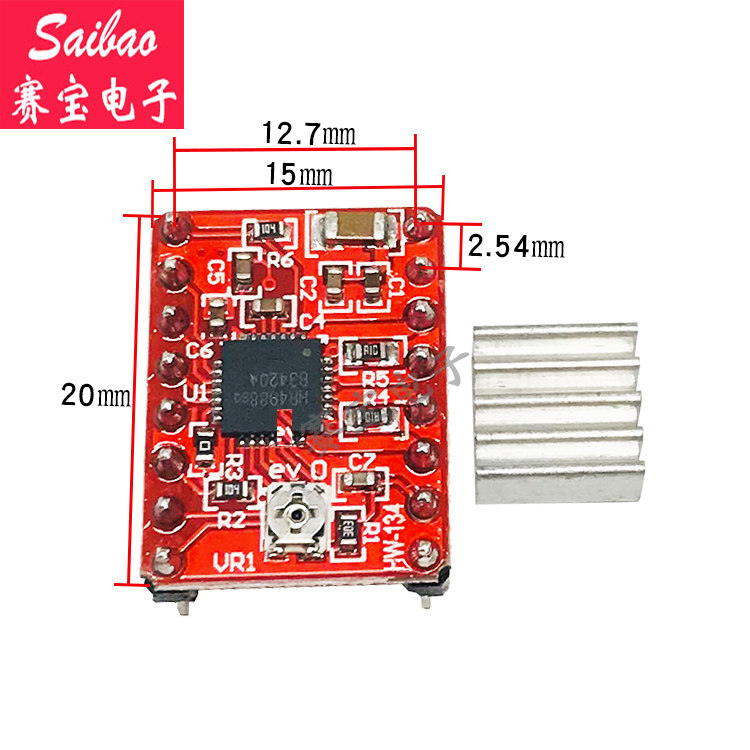

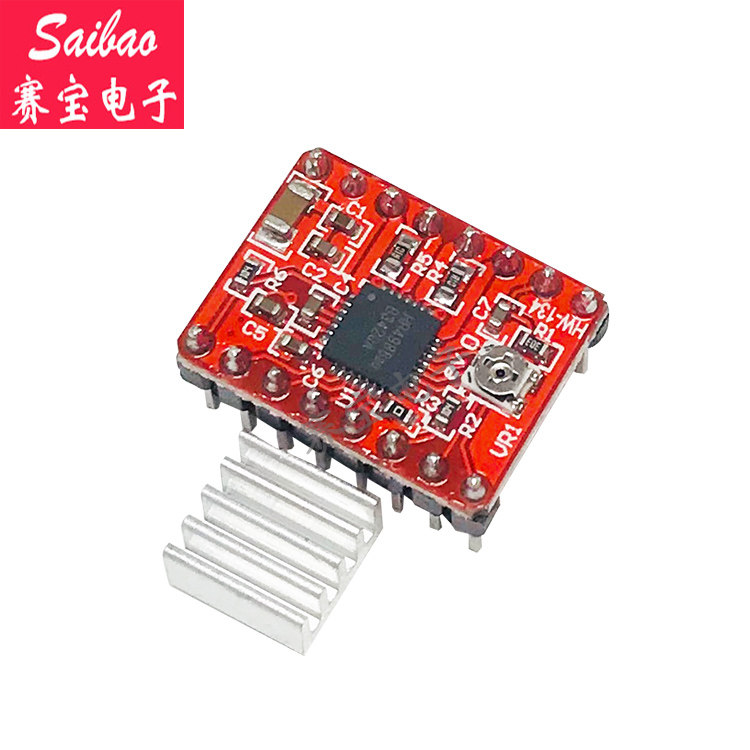

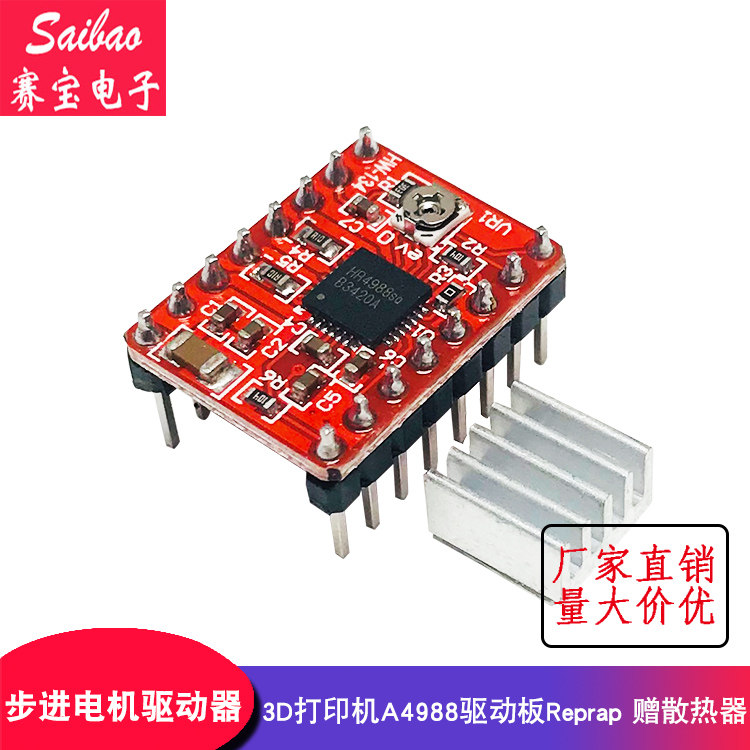

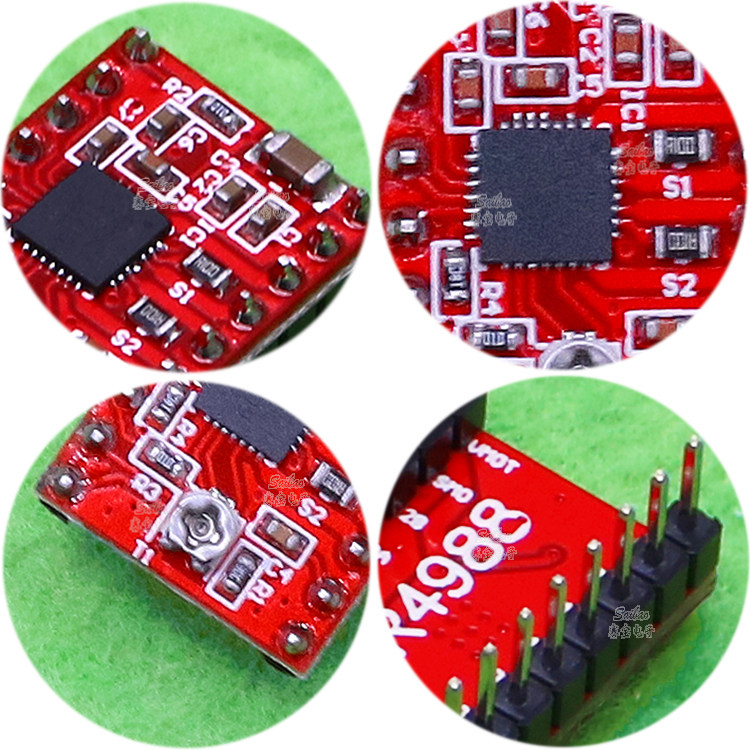

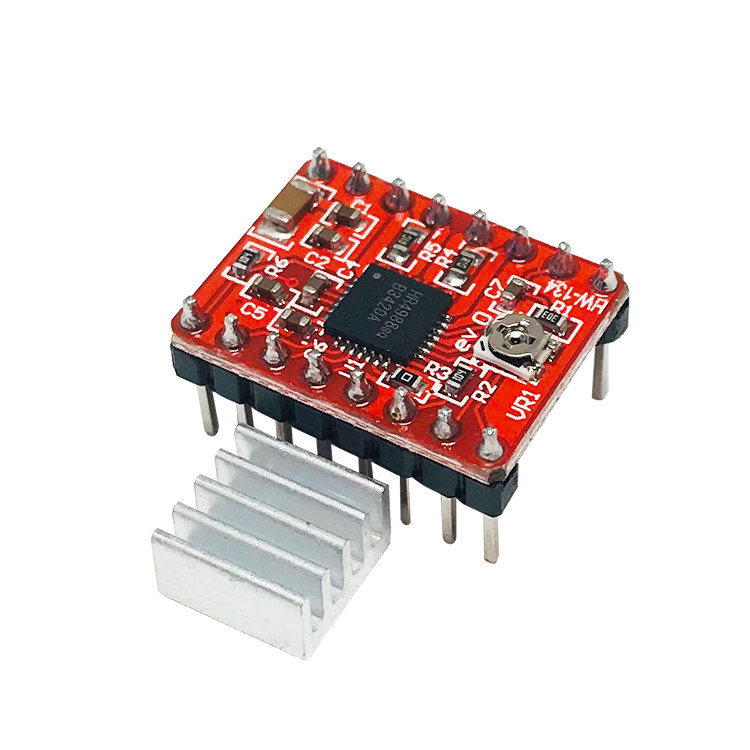

Реальная съемка:
информация о продукте:
