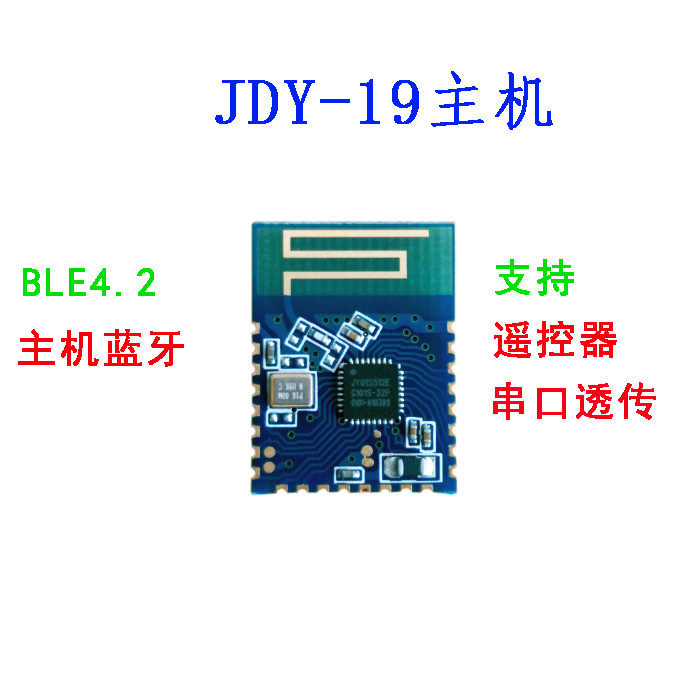

Jdy-19 Host
Можно применить к: данные через пульт дистанционного управления Bluetooth и модуль Bluetooth
Подробная информация скачать: https://pan.baidu.com/s/1alub7gi9qa1bjmrdji4dqq
Определение вывода
PCBИнкапсуляция
Описание функции PIN
Штифт | Функция | иллюстрировать |
1 | VCC | Питание питания питания (1,8-3,6 В) |
2 | NULL | нулевой |
3 | K8 | Входной штифт кнопки удаленного управления (функциональный) внутренний и вытягивать -Уут |
4 | NULL | нулевой |
5 | OUT1 | Определите выходной вывод (в настоящее время нет функции) |
6 | K6 | Входной штифт кнопки удаленного управления (функциональный) внутренний и вытягивать -Уут |
7 | OUT2 | Определите выходной вывод (в настоящее время нет функции) |
8 | BAND_LED | Время мигает без привязки, есть привязанное оборудование, часто яркое |
9 | STAT | Неосвязанный низкий уровень, высокий уровень после подключения |
10 | K5 | Входной штифт кнопки удаленного управления (функциональный) внутренний и вытягивать -Уут |
11 | NULL | нулевой |
12 | NULL | нулевой |
13 | K4 | Входной штифт кнопки удаленного управления (функциональный) внутренний и вытягивать -Уут |
14 | K3 | Входной штифт кнопки удаленного управления (функциональный) внутренний и вытягивать -Уут |
15 | K2 | Входной штифт кнопки удаленного управления (функциональный) внутренний и вытягивать -Уут |
16 | K1 | Входной штифт кнопки удаленного управления (функциональный) внутренний и вытягивать -Уут |
17 | ALED | Штины индикатора вещания (не подключенные вспышки, часто освещающиеся после подключения) |
18 | INT1 | Кнопка прерывает входной штифт (значение клавиши загружается в приложение в настоящее время не функционально) |
19 | TXD | Серийный выходной штифт (уровень TTL |
20 | RXD | Последовательный входной штифт (уровень TTL |
21 | K7 | Входной штифт кнопки удаленного управления (функциональный) внутренний и вытягивать -Уут |
22 |
K0/PWRC | Описание функции Отгрузка: короткая пресса (в течение 100 мс)
Питание на: длинное нажатие и загрузка (выше 2000 мс)
Привязка Congnee: в состоянии выключения, длинное нажмите K2 (низкий уровень), а затем нажмите кнопку K0/PWRC (выше 2000 мс), чтобы загрузить больше всего. После привязки машины, в следующий раз, когда она будет выключена, она автоматически подключается к комплексному рабу
Очистить привязку: после выключения, долго нажмите K1 (низкий уровень), а затем нажмите кнопку K0/PWRC (более 2000 мс) после загрузки
Если пользователь не нуждается в функции дистанционного управления, ему нужно только управлять последовательной инструкцией и JDY-19 из передачи машины, и нет необходимости управлять кнопкой. Основа в течение долгого времени, так что модуль входит в состояние пробуждения. После загрузки |
23 | RST | Мягкие резиденции, низкие уровни эффективны |
24 | GND | Источник питания |
Описание рабочего режима работы с дистанционным управлением
Рабочий режим | K0/PWRC Штифт | K1Штифт | K2Штифт | Описание функции |
Начинать |
0 |
1 |
1 | K1, K2 естьВысокий уровень K0/PWRCШтифтНизкие 2 секундыВышеупомянутый ботинок,
|
Выключать |
0 |
1 |
1 | K1, K2 естьВысокий уровень K0/PWRCШтифтПотяните 100 мсОткрыть внутрь,
|
Связывать |
0 |
1 |
0 | K1Высокий уровень K2И K0/PWRC FootНизкие 2 секундыВышеупомянутая загрузка автоматическая связывание Самый сильный окружающий сигнал JDY-19 из модуля
|
Четкое связывание | 0 | 0 | 1 | K2Высокий уровень K1И K0/PWRC FootНизкие 2 секундыПриведенная выше загрузка автоматически удаляется
|
K0Перейти к K8, чтобы подключить кнопку(Пульт дистанционного управления)Штифт приостановлен по умолчанию - высокий уровень (верхняя позиция внутри) | ||||
Последовательный портATНабор инструкций
последовательность | инструкция | эффект | Мастер-Слав | по умолчанию |
1 | AT+SLEEP | Спать | M |
|
2 | AT+VER | номер версии | M | +JDY-19-MASTER-V1.0 |
3 | AT+DISC | ATИнструкция отключить соединение | M | - |
4 | AT+RST | Мягкий сброс | M | - |
5 | AT+SCAN | Сканирование | M |
|
6 | AT+BAUD | Поттер | M | 9600 |
7 | AT+CONN | Подключите MAC -адрес машины | M |
|
8 | AT+BAND | Привязывание MAC -адреса машины | M |
|
9 | AT+CLRBAND | Четкое связывание | M |
|
10 | AT+ENLOG | Информационная печать серийного состояния | M | 1 |
11 | AT+DEFAULT | Восстановить конфигурацию фабрики | M |
|
JDY-19Основная схема подключения приложения
JDY-19Схема подключения дистанционного управления хоста
Инструкции по использованию пульта дистанционного управления хоста:
После поставки вышеуказанной схемы модуль непосредственно входит в состояние сна, ток составляет 3UA, способ использования выглядит следующим образом
первый шаг:Запуск капитана Нажмите кнопку K0 (2S). Анкет
Шаг 2:Привязывание наиболее сильного периферического сигнала (JDY-19), сначала нажмите K1 (нажмите его, чтобы не свободно), затем нажмите кнопку K0 (2 секунды или 5 секунд), пока BAND_LED и ALED не станут яркими, stat_led Changliang, потеряйте K1 и K0 Keys, такие как Band_led и Aled Changliang, STAT_LED показывает, что он был связан с успешным устройством.
Третий шаг:Подключение и выключение с помощью машины, в состоянии соединения, просто нажмите кнопку K0 (в пределах 100 мс), модуль немедленно войдет в глубокий сон (3UA).
Четвертый шаг:Если у вас уже есть привязка, вам нужно только нажать K0 (2 секунды) для загрузки после использования может использоваться нормально).
Пятый шаг:Очистите привязку, сначала нажмите K2 (нажмите его, чтобы не выпустить), а затем нажмите кнопку K0 (2 секунды). обязательный раб.
JDY-19Схема подключения серийной прозрачности хозяина
Как использовать хост
первый шаг:MCUПотяните штифт PWRC при загрузке, и модуль введет обычное рабочее состояние.
Шаг 2:MCUотправлять"AT+сканирование r n"Поиск окружающих машин.
Третий шаг:После поиска устройства MCU отправляетAT+CONNПодключение к инструкции было выполнено в устройстве.
Пример: "at+conn112334455566 r n"
Четвертый шаг:Отправить в состояние соединения"At+disc r n"Раскрытие от машинного соединения
Пятый шаг:MCUотправлять"At+sleep r n"Чтобы позволить модулю войти в глубокий сон, вы также можете войти в модуль в глубокий сон через уровень 100 мс с шагом PWRC.
Шаг 6:В глубоком сне MCU разбудит PWRC, чтобы разбудить модуль и отправить уменьшение более чем на 2 секунды на булавки PWRC.
