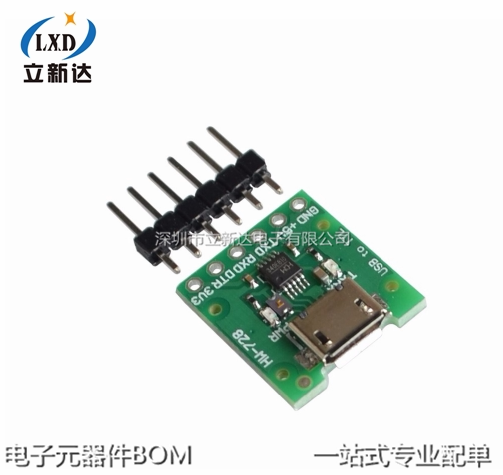

CH340E MSOP10 USB в TTL Модуль может использоваться в качестве загрузчика Pro Mini
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

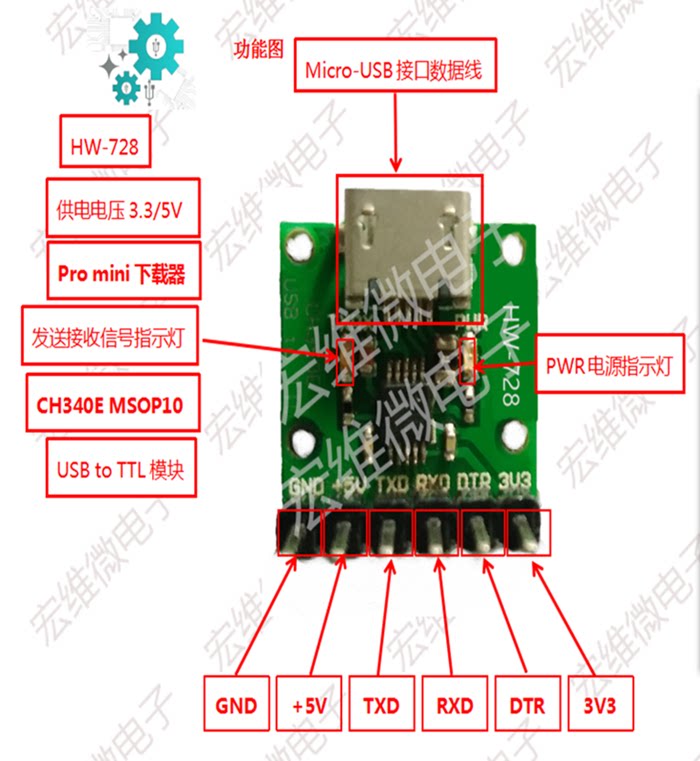

HW-728 CH340E MSOP10 USB TO TTL Модуль может использоваться в качестве загрузчика Pro Mini
1.Мало того, что у него есть лампы питанияИндикаторы PWR, и TXD и RXD, что удобно для интуитивного понимания, работает ли продукт без инструмента;
2.поддерживатьWindows 98/ME/2000/XP/Server 2003/Vista/Server 2008/Win7/Win8 32 -bit/64 -bit/win10 64 -bit
3.Высокая производительность
4.3v3/5VПроизвольный выбор
5. Micro-USBКабель данных интерфейса
6. принести3,3 В.

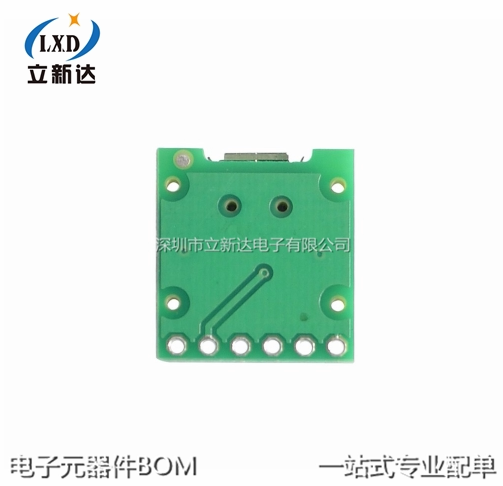

7. Размер модуля 15,7 мм*15,7 мм, размер печатной платы 16,02 мм*17,4625 мм
Параметры продукта:размер
  название продукта:CH340E MSOP10 USB -модуль TTL
  размер продукта:15.7mm*15.7mm*1.6мм (длинный х широкий x высокий)
yan цвет:зеленый   Вес продукта: G (включая упаковку)
  Материал   Материал: FR4+Электронные ингредиенты
  Пакет   Установка: Одиночная статическая упаковка пакета
ДолженUSBизменятьTTLСкачатель можно использовать в качестве последовательного общения, одного загрузчика машины с однимSTM32Скачатель, скачать маршрутизатор и т. Д.USBИнтерфейс может облегчить расширение строки загрузки, и в то же время, интерфейс иглы зарезервирован для облегчения краткосрочной загрузки и вставки.
STCОдиночный режим загрузки машины:
1) Проводка заключается в следующем:(Просто нужно быть подключенным3Корневая линия)
USBЗагрузчикTXDконец->Подключение одноподобного машиныP3.0(RX)
USBЗагрузчикRXDконец->Подключение одноподобного машиныP3.1(TX)
USBЗагрузчикGNDконец->Подключение одноподобного машиныGND
2) Плата разработки или малая система использует отдельный источник питания для подачи питания ПолемSTCСерия одноэффективных микрокомпьютеров загружается (блок питания должен быть запущен один раз).
STM32Одиночный режим загрузки машины:
1) Проводка заключается в следующем:(Просто нужно быть подключенным3Корневая линия)
USBЗагрузчикTXDконец->Подключение одноподобного машиныPA10(RX1)
USBЗагрузчикRXDконец->Подключение одноподобного машиныPA9(TX1)
USBЗагрузчикGNDконец->Подключение одноподобного машиныGND
2) Совет по разработке или малая система использует отдельный источник питания.ИлиUSBСкачатель предоставляет5VПитание, вам нужно скачать его при загрузкеboot0ПолучатьVCCВыберите его после загрузкиGNDНажмите клавишу сброса, чтобы завершить операцию.
поддерживатьwin7 32немного,64Битовая операционная система, поддержкаwin xpОперационная система
