FPGA Development Board USB -обработка обработки изображений MT9M001 Камера USB -карта сбора изображений высокая скорость камера

Цена: 11 304-11 934руб.    (¥538)
Артикул: 596348014837

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:智能核护
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥15317руб.
¥1683 550руб.
¥3687 751руб.
¥1.8840руб.
  • Информация о товаре
  • Фотографии

  • [发货清单]

1.CP611C[主板]

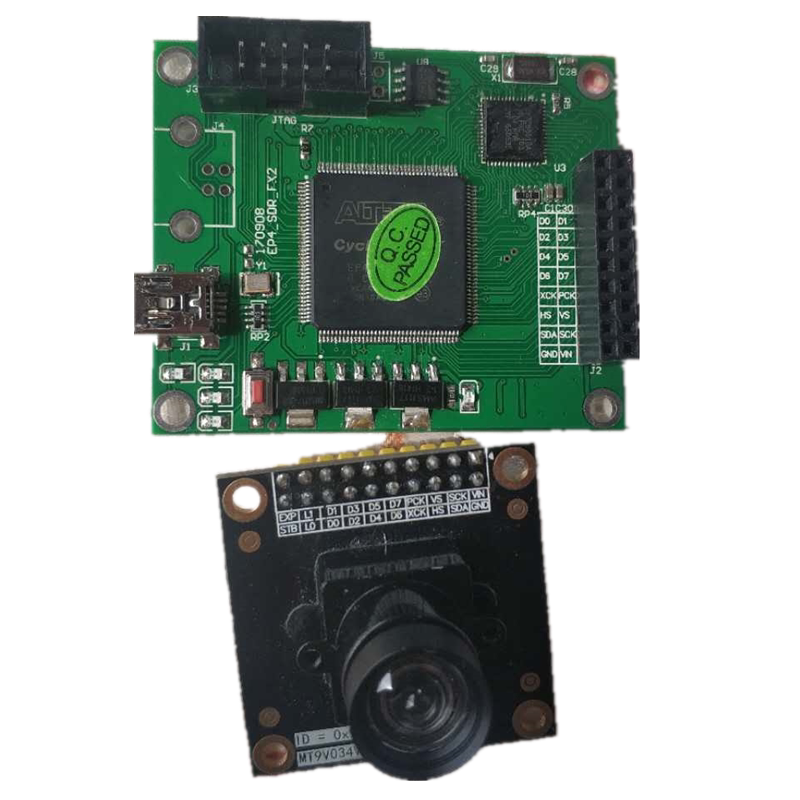

2.[默认摄像头模块][(mt9m001 黑白 无畸变镜头)]

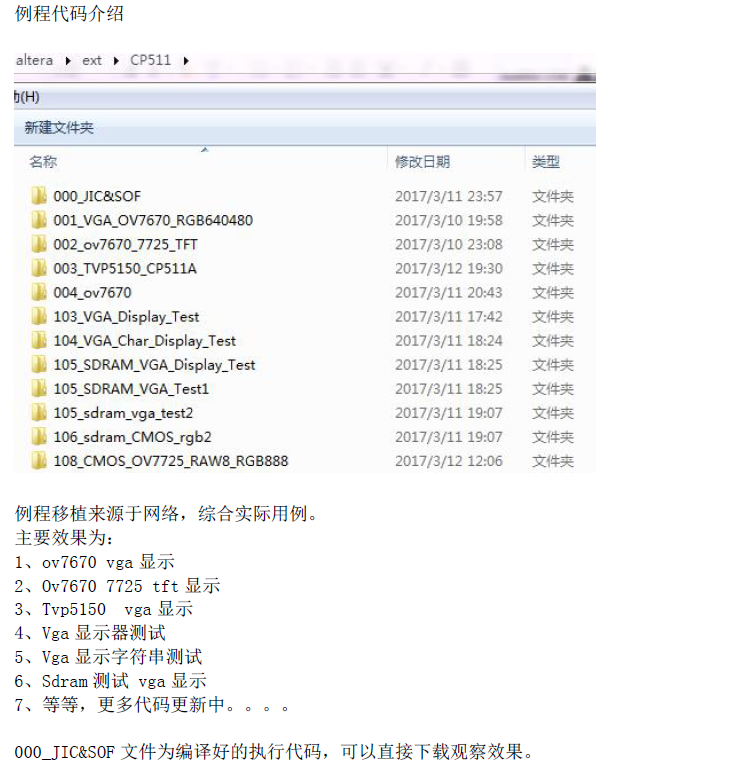

3.[例程] demo[百度云盘发送]

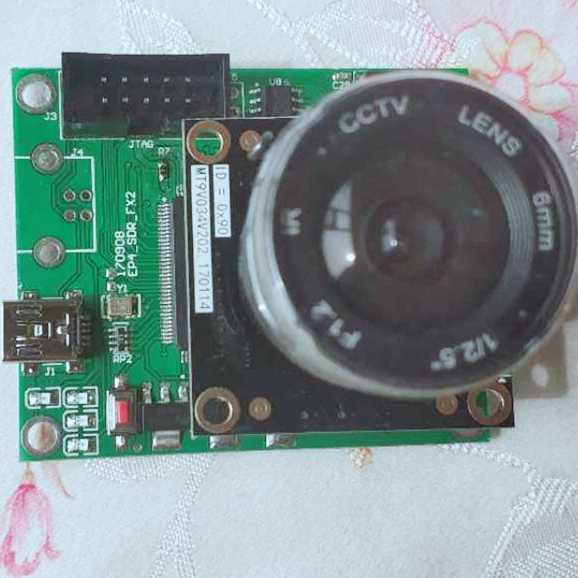

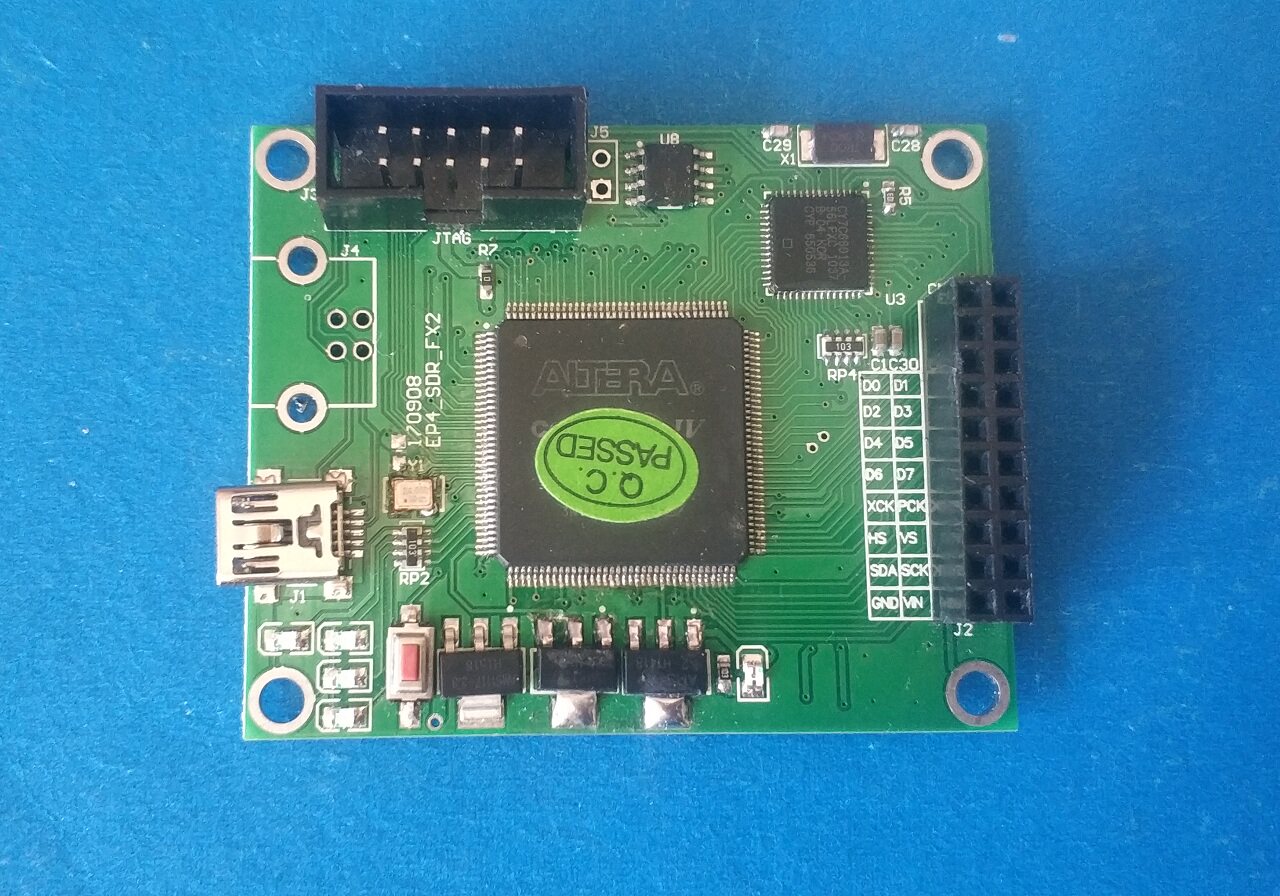

CP611C[板卡介绍：]

CP611C[板卡由][柴草电子][开发，]IC[大小的板卡],[麻雀虽小，五脏俱全。板卡采用]Altera Cyclone IV FPGA[， 以]EP4CE6E22C8N[为核心，实现]VGA[、]CMOS[接口、]SDRAM[、按键、]LED[等资源的配置，实现基本的基于]FPGA[的视频图像架构，奠定后期]HDL-VIP[的基础，可作为实现硬件加速视频图像]VIP[算法处理的工具。]

[板卡例程][设计][将在这][FPGA的]1W[个]LE[的中，充分利用外围电路，榨干]FPGA[资源，最大程度的发挥其速度与性能，以实现最基本的视频图像]VIP[算法处理功能。首先将通过例程来驱动、实现外驱动电路，简化]FPGA HDL-VIP[的门槛，由浅入深，逐步带领大家进入]HDL-VIP[开发之路。]

[实测速度（高速][稳定）]

Mt9m001 1280*1024@30fps

Mt9m001640*480@107fps

Mt9v034 640*480@60fps

[接口说明]

  1. USB2.0[采集接口（]480M/s[高速）]
  2. [CY7C68013芯片，符合]USB2.0[规范，]480Mbps[高速传输协议标准；]
  3. 2*10[（]2.54[间距 摄像头接口）]
  4. 4bit led
  5. 1bit key
  6. 2*10 jtag[接口]
  7. EP4CE6E22C8N[（据]Altera[内部工作人员消息，此两款芯片完全一样，所以使用时扔按照 ]EP4CE10E22C8N[设定，逻辑单元一个不少）]
  8. SDRAM[（][采用]Hynix[的]16Bit SDRAM HY57V641620[，共有]4Banks *1024*16Bit[的资源，作为视频图像的内存][）]

    [适合于如下应用：]

    [◆SENSOR应用，如手机、摄像头等]

    [◆][便携式数字摄像机](Digital video camcorders)

    [◆][数字照相机](Digital still cameras)

    [◆][打印机][(Printers）]

    [◆][扫描仪](Scanners)

    [◆][视频采集卡][(Video capture cards）]

    [◆][测试和测量仪器][(Test and measurement equipment）]

    [◆][监视摄像机][(Surveillance cameras）]

    [◆][个人导航设备][(Personal navigation devices）]

    [◆][医学成像设备][(Medical imaging devices）]

    [◆][视频][IP电话(Video IP phones）]

    [◆便携式媒体播放器(Portable media players）]

    [◆工业照相机]([Industrial cameras）]

    [摄像头的相关例程代码][仅为自主平台测试验证，其他相关代码为网友提供，不提供技术支持和保证，请自行测试。有任何疑问请在购买前与店主沟通好，发货后不得以资料不全为由申请退货，否则邮费及其他损失由客户自行承担]

    [我们每一款摄像头模组均通过我们]icamera app kit[严格测试发货，请客户放心使用。默认时钟输入频率：]xclk 24Mhz[（用户也可以自行焊接有源晶振提供时钟，]3225[封装）]

    [测试效果图],[更多参考博客]http://www.cnblogs.com/ccjt/

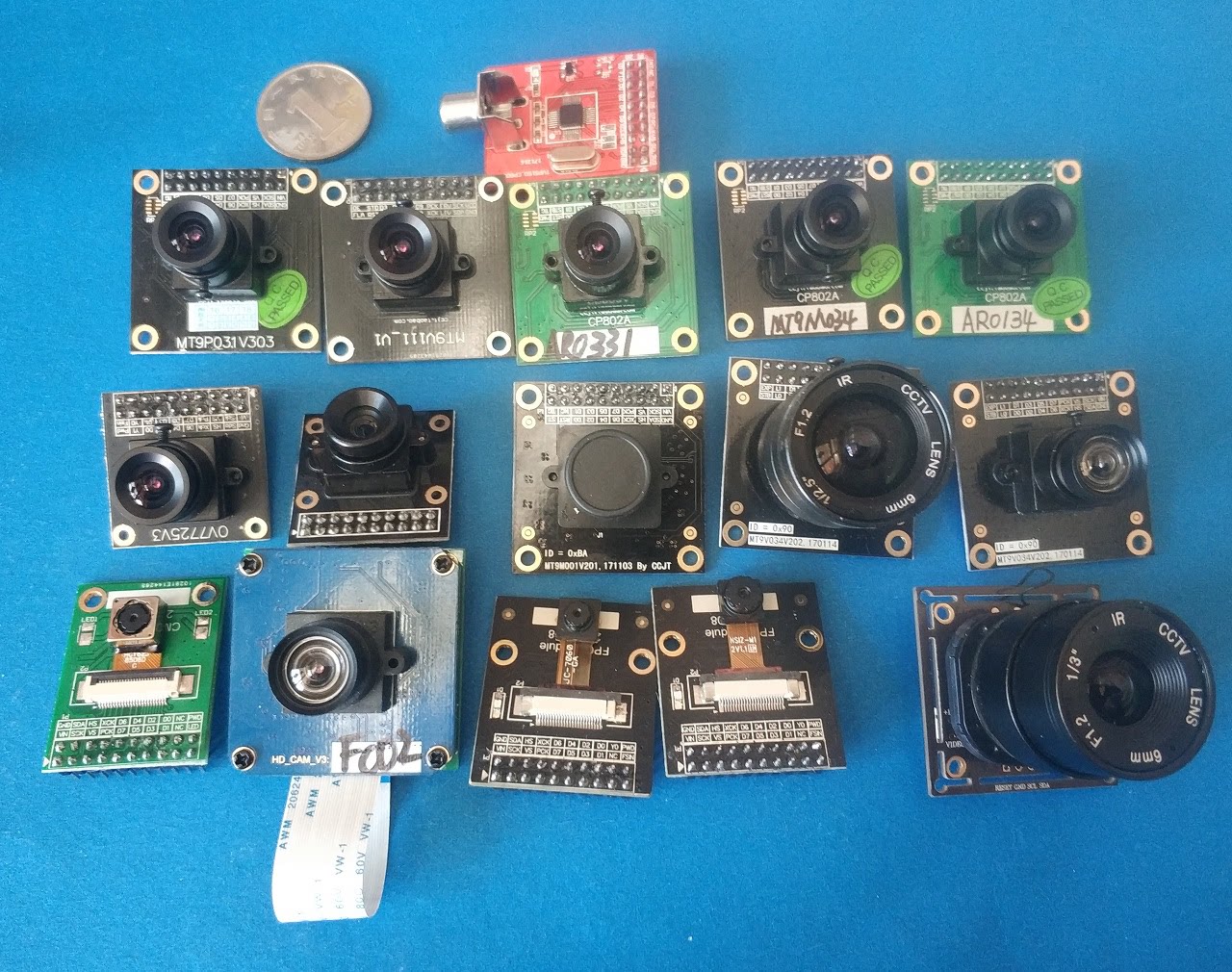

    [更多摄像头选型（你所需要的摄像头应用尽有，全网zui专业）]

    1[、快递]

    [我司][默认使用][圆通][快递][，到货时间一般为：省内第二天到货，其它的直辖市或者省会等大城市隔日到货，偏远地区一般]3-5[天不等；如顺丰不能达到可选其他快递]([需补相应差价])[，具体请咨询客服。]

    [注：顺丰快递快递也会分多种，顺丰快递我司默认是走陆运的，如果是急件请与客服说明改为航空件，不说即默认；物流皆由第三方快递公司负责，派送速度与态度我司皆不可控，如有延误，还请多多包涵。]

    2[、发票]

    [本店铺所有报价不含税，需要发票的需补]7%[的税][价][+快递费（23）][ ，][因为商品与发票是分两个快递发出的，所以需要收取快递费，建议顺丰快递，保险。]

    3[、发货]

    [随着宝贝发货量的增多，][一般][当天]16:00[点前的订单会在当天下午统一发出；]16[点以后的订单我们会在第二天寄出，][如遇周末或节假日的订单，我们将在上班后立即处理；非现货订单，具体发货时间请与客服沟通确定。][如有急单，请联系客服沟通确定发货时间。]

    4[、签收]

    [由于包裹含有易碎品]--[液晶屏，所以收货时请务必][先][在快递员面前进行][验货][，确认无损坏后][再签收];[外包装损坏或有拆封痕迹的包裹更需注意，可以选择拒收或及时与我店客服人员联系，快递走后发现的产品损坏问题我公司概不承担后果]![当出现][退]/[换货][时，][运费][是需要您][自理][的，公司][拒收到付件及平邮][，柴草电子感谢您的支持]!

    5[、评价]

    [请亲们及时确认收货并给予好评，没问题请给予全]5[分，非常感谢。][如出现问题，请您先不要给我们中差评，如您能及时与客服沟通，我们将尽最大努力为您解决问题，][柴草电子感谢][您的支持]!

    6[、售后]

    [我司上班时间为周一到周五，上午]8[：]40--[下午]17[：]40[。]

    [技术售后处理方式如下：]

    [参考我的博客]

    http://www.cnblogs.com/ccjt/

    [http://www.cnblogs.com/ccjt/p/4456474.html]

    [链接：https://pan.baidu.com/s/1mjjqik4 密码：xzmh]

    [指定技术交流][QQ群：]

    [柴草电子之层层惊涛][1群 26210916]

    [柴草电子之层层惊涛][2群 ]364192596



    [更多细节可以阅读参考例程和芯片手册解决。]
