Leaflabs Leaf Mani Arm STM32 Однопроизводительная экспериментальная комиссия по развитию Совета по разработке
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Форум продукта
http://www.stm32duino.com/
Спецификация:

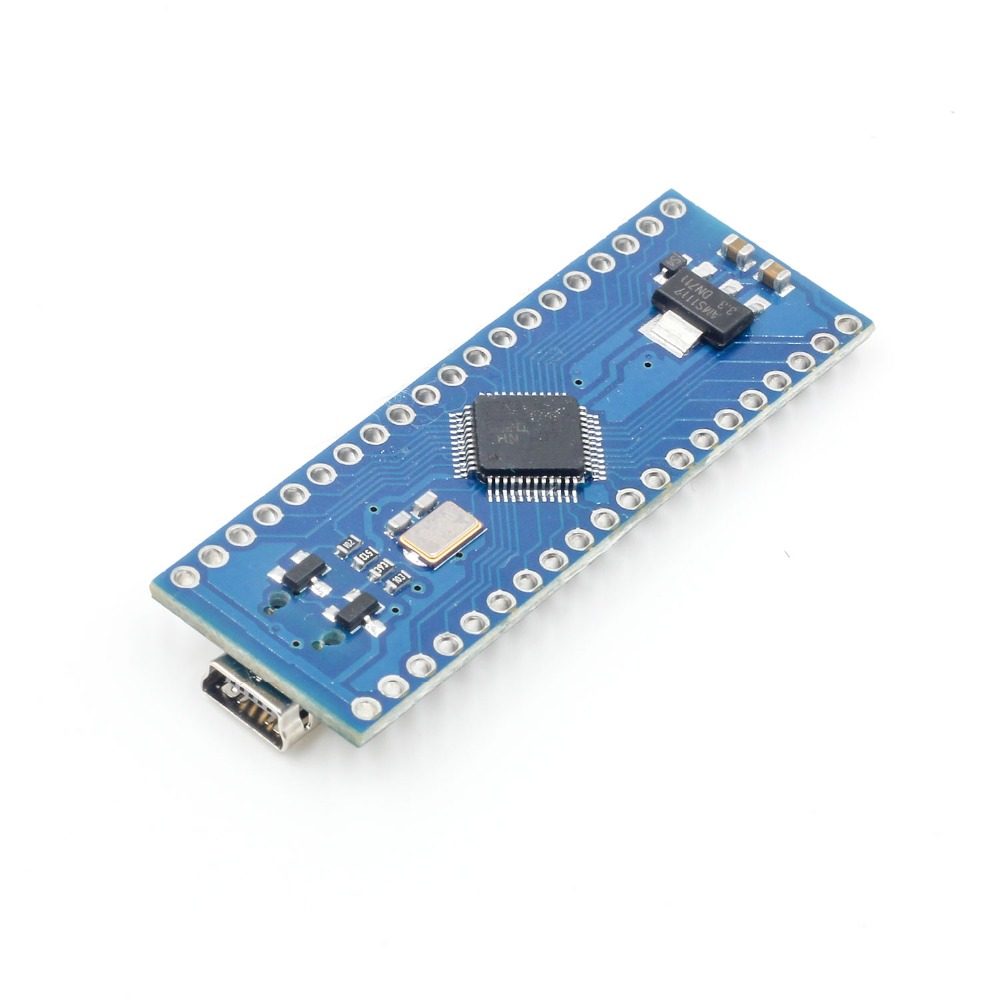

Процессор: STM32F103RCBT6,32 Процессор ARM Cortex-M3
Частота: 72 МГц
Вспышка 128 КБ и SRAM 20 КБ
34 цифровые порты ввода -вывода (GPIO)
12 16 -бит точные PWM -порты
9 12 Precision Analog Antought (ADC) порт
2 каналы SPI
2 каналы I2C
7 Прямой доступ к памяти прохода (DMA) (DMA.H)
3 канал USART (серийный)
Усиленные и три универсальных таймера
Вы можете скачать его непосредственно через USB -порт и коммуникационную программу
Внешний JTAG
Встроенный векторный контроллер прерываний (NVIO) (включая GPIO при внешнем прерывании)
Поддерживать низкое энергопотребление, сна и стандартный режим (<500&Му; а)
Рабочее напряжение: 3,3 В
Входное напряжение (рекомендуется): 3 В -12 В
Размер: 2.02“×0.72”

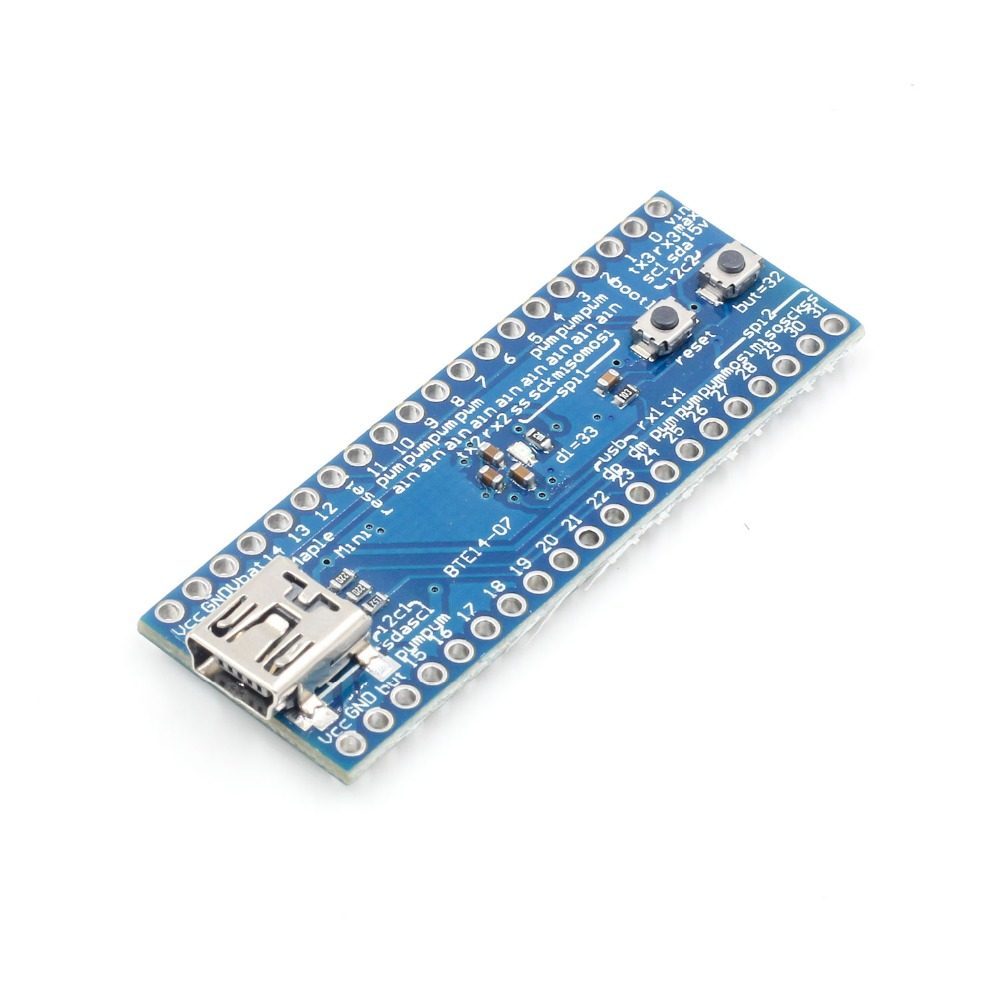

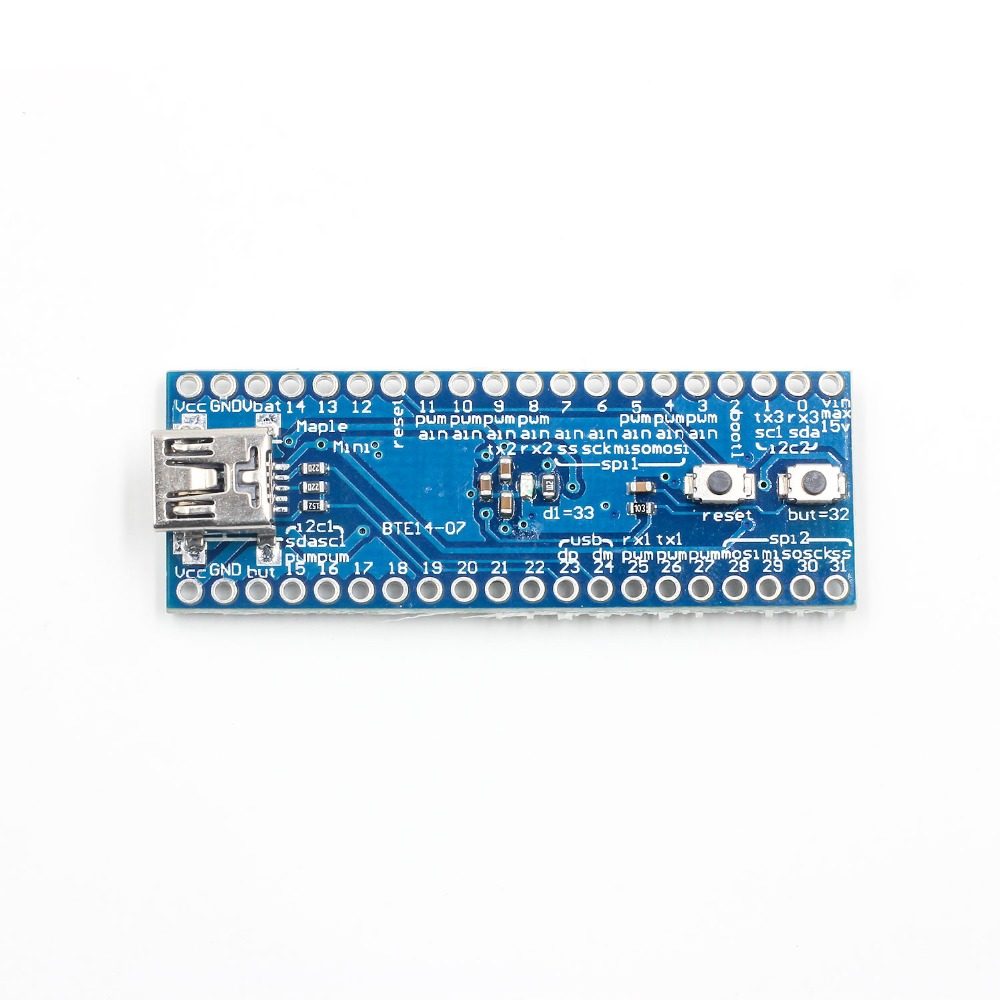

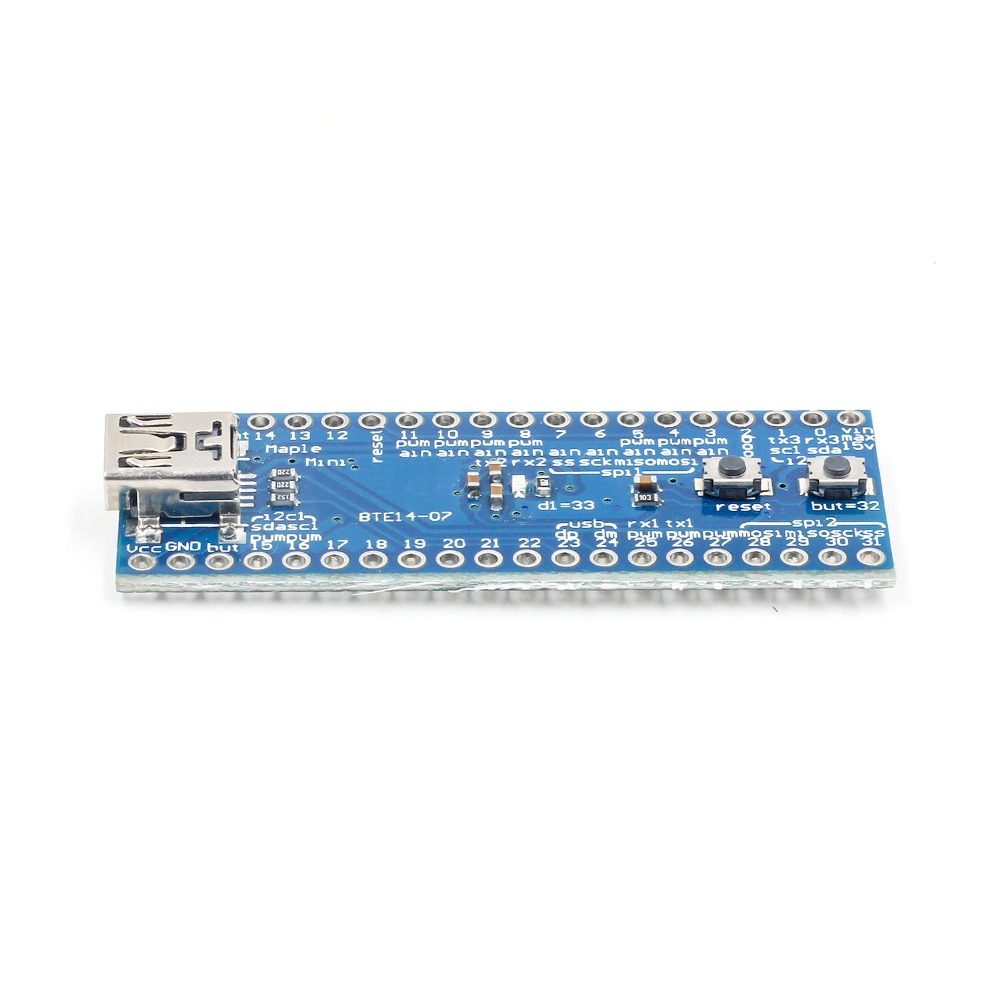

Maple Mini имеет в общей сложности 34 входных/выходных контактов, от D0 до D33.Тег Maple Mini на экране соответствует портам и прилегающим портам.Тем не менее, они имеют некоторое особое использование для дефолта.
D23-это USB-порт D +, а D24-USB D-.Если они используются в качестве GPIO, ваша программа должна сначала отключить USB -порт.Тем не менее, вы знаете, что программа загрузки серийного запуска отключения USB означает, что приоритет недействителен.
Порт D32 - это мини -кнопка порта.Следовательно, он в основном используется в качестве входного порта.Когда клавиша нажимается, магнитный порт будет читать высокие уровни.
Порт D33 - это мини -светодиодный порт.Следовательно, его основная роль - как выходной порт.При высоком написании светодиодные огни будут зажжены
