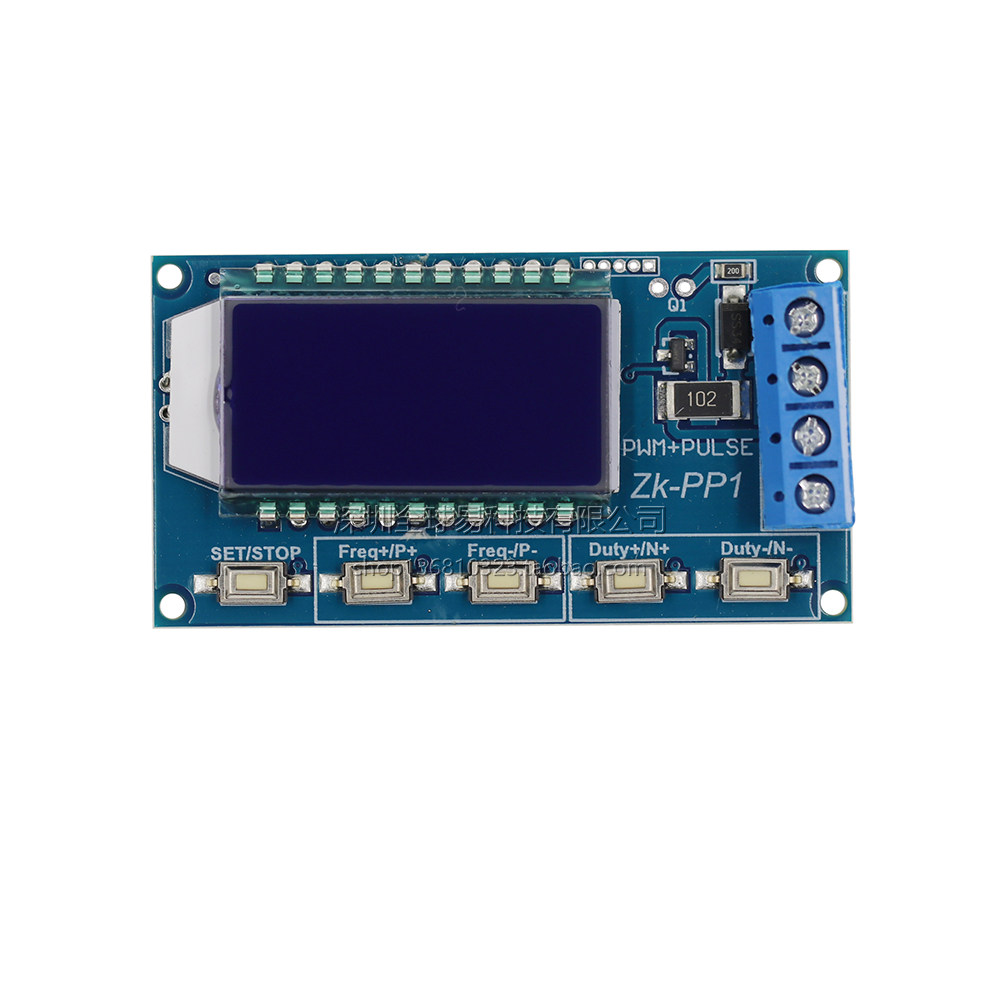

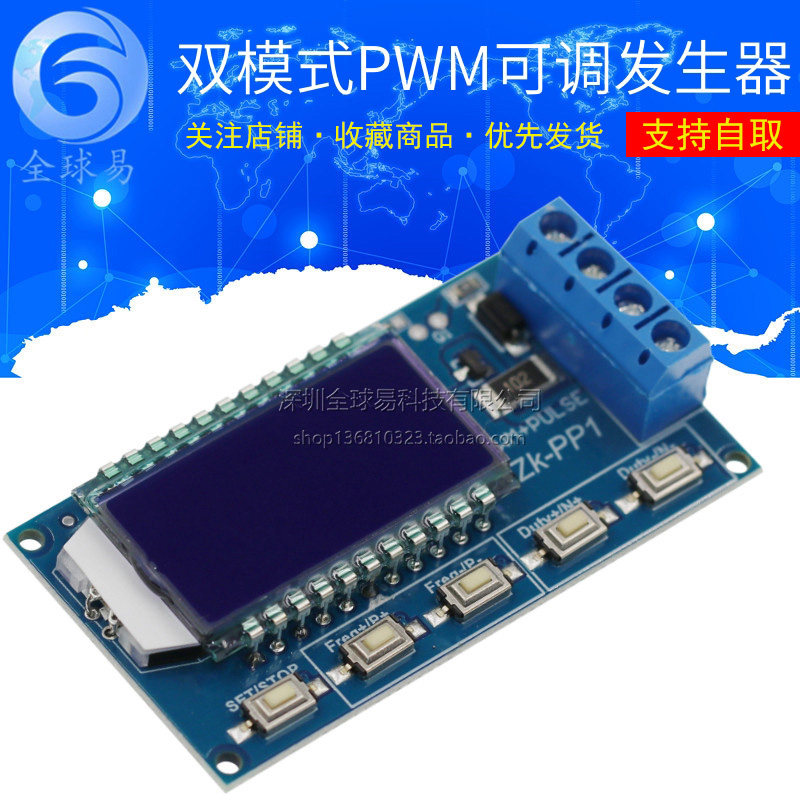

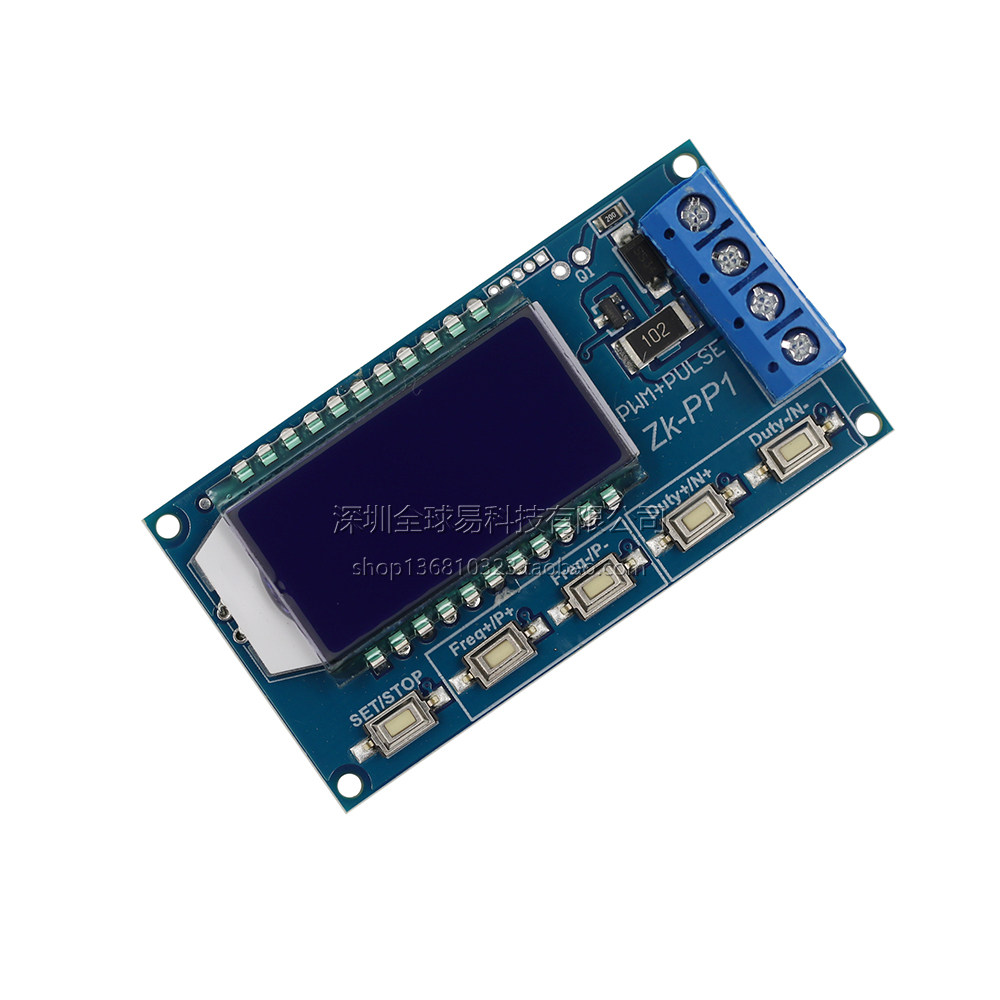

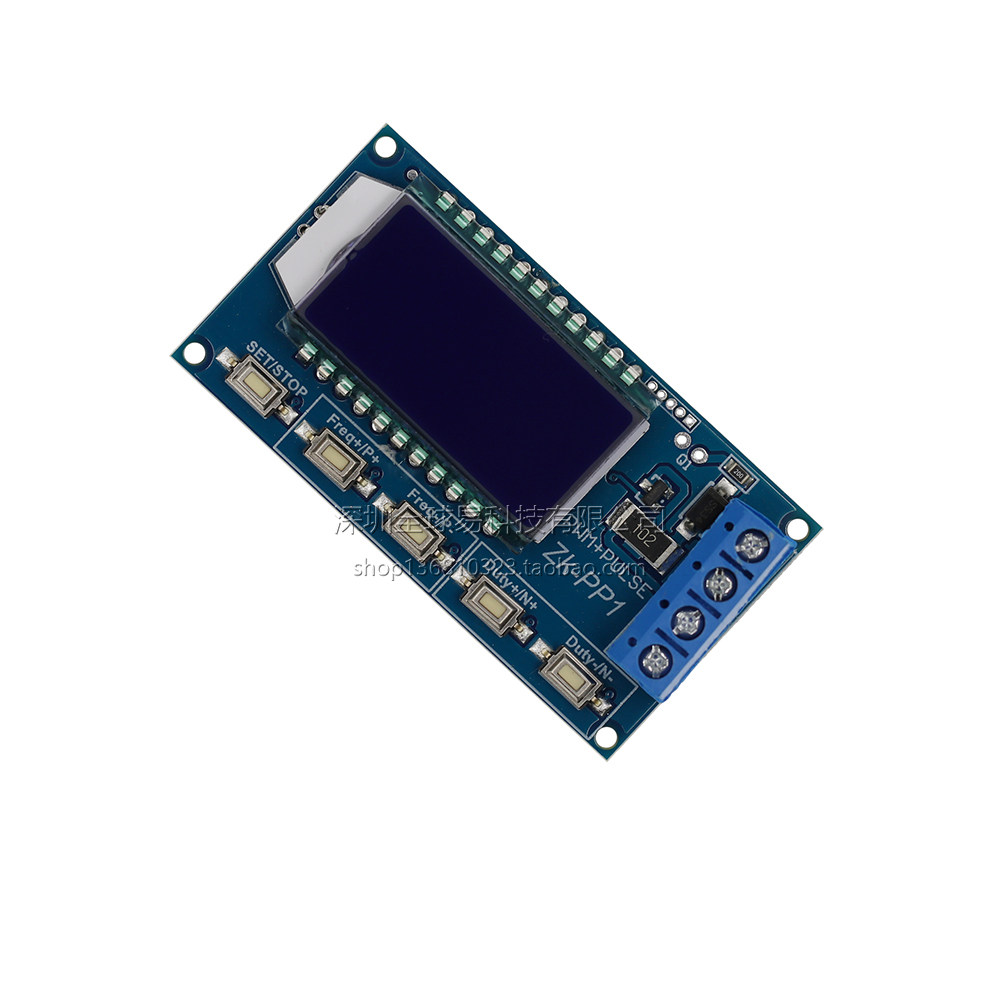

Двойная режима PWM -номера частота рабочего цикла, регулируемый модуль генератора.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Торжественно объявить:Большинство наших новых продуктов сделали внешний вид патента, и они не должны быть проданы без разрешения.ПересечениеНаша компания не будет сообщать о них один за другим, и будет сообщено только несколько продуктов, что приведет к закрытию потери магазина. Наша компания не будет нести ответственность!ПересечениеПересечение
Патент был применен, и имитация должна быть исследована!ПересечениеПересечение
Несколько практических сцен!ПересечениеПересечение
1.PWMГенератор сигналов, генератор прямоугольной волны квадратной волны
2.Сигнал прямоугольной волны квадратной волны, используемый для управления двигателем постоянного тока или привода двигателя;
3.Поддерживающий драйвер реализует освещение, регулирование скорости, управление соленоидными клапанами и т. Д., Но он не может напрямую приводить нагрузки и другие нагрузки, такие как электрокомпьютер -электромагнитный клапан.
1.Основные моменты продукта:
1.1 Можно выбрать два режима:
PWMМодель -частота(Непрерывный), рабочее цикл и количество импульсов могут быть скорректированы;
PULSEРежим импульса -Позитивная ширина импульса, отрицательное время ширины импульса, время задержки задержки, номер импульса может быть скорректирован.
1.2 Принесите кнопку остановки, чтобы управлять выходом и остановкой сигнала
1.3 Широкий вход напряжения3.3-30V,Анти -Анти -Коннекция защита,5.08mmТерминальная проводка
2.Технические параметры:
2.1Рабочее напряжение: 3,3 ~ 30 В, с защитой от защиты против коннекции
2.2Частотный диапазон: 1 Гц ~ 150 кГц, точность около 2%
2.3Область коэффициента пошлина: 0-100%, 1%шаг вперед
2.4Количество импульса: 1-9999 или бесконечно (Покажите «----» представляют бесконечныйПолем
2.5Время вывода задержки: 0,000S-9999S, минимум может быть установлен 1 мс.
2.6Положительная, отрицательная длина импульса: 0,000S-9999S, минимум может быть установлен 1 мс.
2.7Возможность нагрузки сигнала: менее 30 мА
2.8Амплитуда выходного сигнала: значение амплитуды равно напряжению питания
2.9 Размер продукта: 60 мм*32 мм*10 мм
2.10Вес продукта: 18G
2.11Форма упаковки: анти -статическая сумка

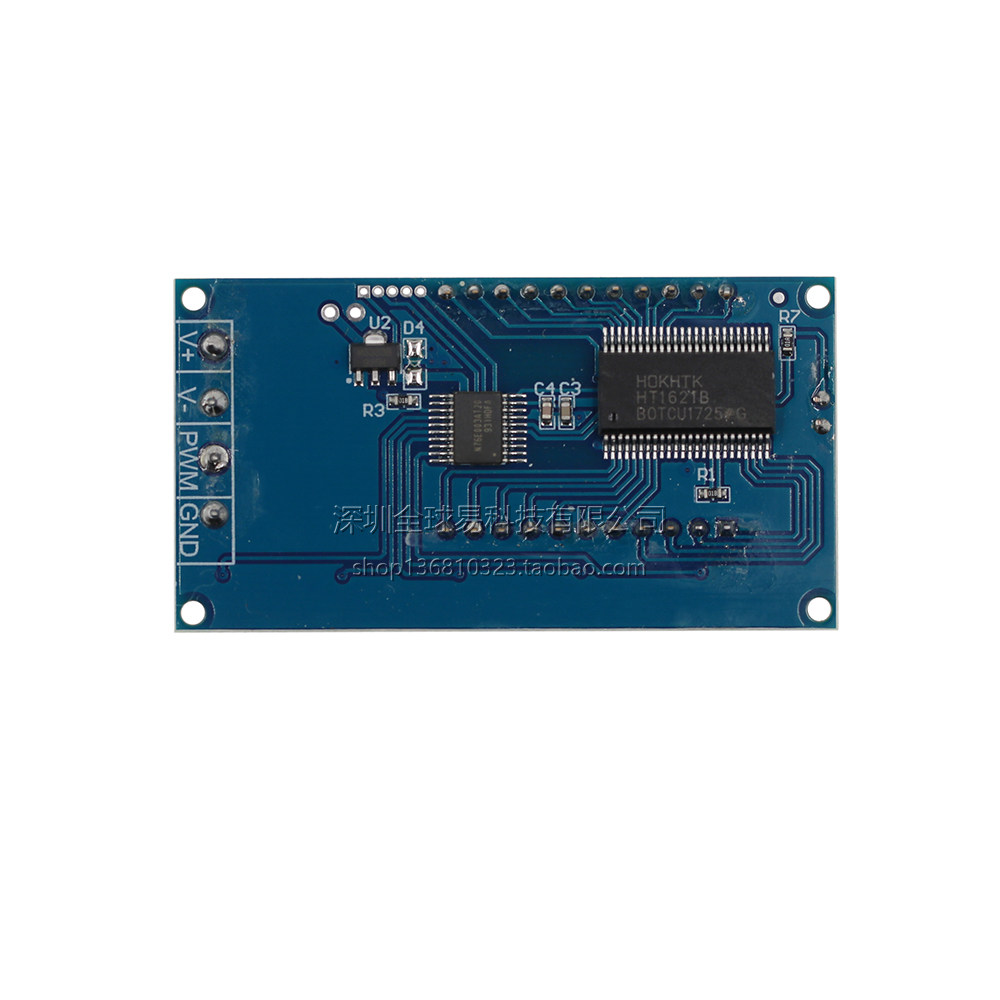

3.Описание модуля:
3.1Ключевое описание
3.2 PWMмодель(Дисплей имеет «%» в виде режима ШИМПолем
Режим по умолчанию завода-это режим ШИМ, установлены настройки FREQ+и FREQ-Button, настройки Duty+и Duty-Button; короткий нажмите кнопку «Остановка», чтобы управлять выходом или остановкой сигнала."Вне"Логотип вывод, в противном случае выходной выход останавливается; заводская частота по умолчанию составляет 1 кГц, а рабочее цикл составляет 50%.
Если вам нужно переключиться на режим импульса импульса, не ослабьте кнопку SET (более 6 секунд). Вы увидите изменение экрана, «%» исчезнет и является режимом импульса.
3.3 PULSEРежим пульса (Нет "%" на правой стороне дисплея отображается как режим импульсаПолем
P+И p-кнопь устанавливает положительное время ширины импульса, отображается ЖК-экран, установка N+и N-кнока устанавливает отрицательную ширину импульса, отображается ЖК-экран, блок второй; 0, экран отображается"Вне"Логотип является выходным, в противном случае выходной выход останавливается; положительная ширина импульса завода составляет 0,5 секунды, а отрицательная ширина импульса составляет 0,5 секунды.
Настройки количества пульса и времени задержки в режиме импульса,Нажмите кнопку SET в течение 2 секунд, а затем отпустите,Введите количество импульсов и интерфейса настройки времени задержки, экрана отображается, и после входа он выключит и очистит нулевой выходной импульс; P+и P-кнопка устанавливают время задержки. Время составляет 0 секунды, и Количество импульсов бесконечно (Display ----); затем нажмите кнопку «Установить» на 2 секунды, автоматически возвращается к интерфейсу импульса, нажмите кнопку «Остановка», задержите настройки времени, начните отправлять импульс настройки импульса после настройки времени, и начните отправлять импульсный импульс с установкой. Если номер отправлено, количество импульсов будет автоматически выходить. активируется, количество импульса настройки будет испускается.
3.4Пример приложения
3.4.1 PWMВыход 20 кГц, 60%рабочего цикла: выберите режим ШИМ, частота установлена на 20,00, а рабочее цикл устанавливается на 060%.
3.4.2Выходной конец включается в течение 0,6 секунды, закрывается в течение 0,2 секунды, а бесконечный цикл: выберите режим импульса, установите положительную ширину импульса на 0,600, отрицательная ширина импульса устанавливается на 0,200, время задержки устанавливается на 0,000, и и Номер импульса установлен на ------.
3.4.3Пропустите или нажмите кнопку «Пуск», задержите 5 секунд, затем включите выходной терминал в течение 0,6 секунды, отключите 0,2 секунды, бесконечный цикл: выберите режим импульса, положительный импульс устанавливается на 0,600, отрицательная ширина импульса устанавливается на 0,200 , установка времени задержки на 5.000, количество импульсов установлено на -----.
3.4.4Включите или нажмите кнопку «Пуск», задержку на 5 секунд, а затем выводит 100 импульсов высокого уровня 10 мс низкого уровня 10 мс: выберите режим импульса, установите положительную ширину импульса на 0,010, отрицательная ширина импульса установлена на 0,010, задержка Время установлено в 5000, количество импульсов установлено на 0100.
3.4.5Мощность задерживается на 10 секунд, а затем постоянный выходной сигнал: выберите режим импульса, положительная ширина импульса устанавливается на число больше 0, отрицательная ширина импульса устанавливается на 0, время задержки установлено на 10.00 Секунды, номер импульса бесконечен (----).
3.4.6 Другие приложения могут самостоятельно исследовать или проконсультироваться с обслуживанием клиентов
Все настройки не теряются при выключении.
