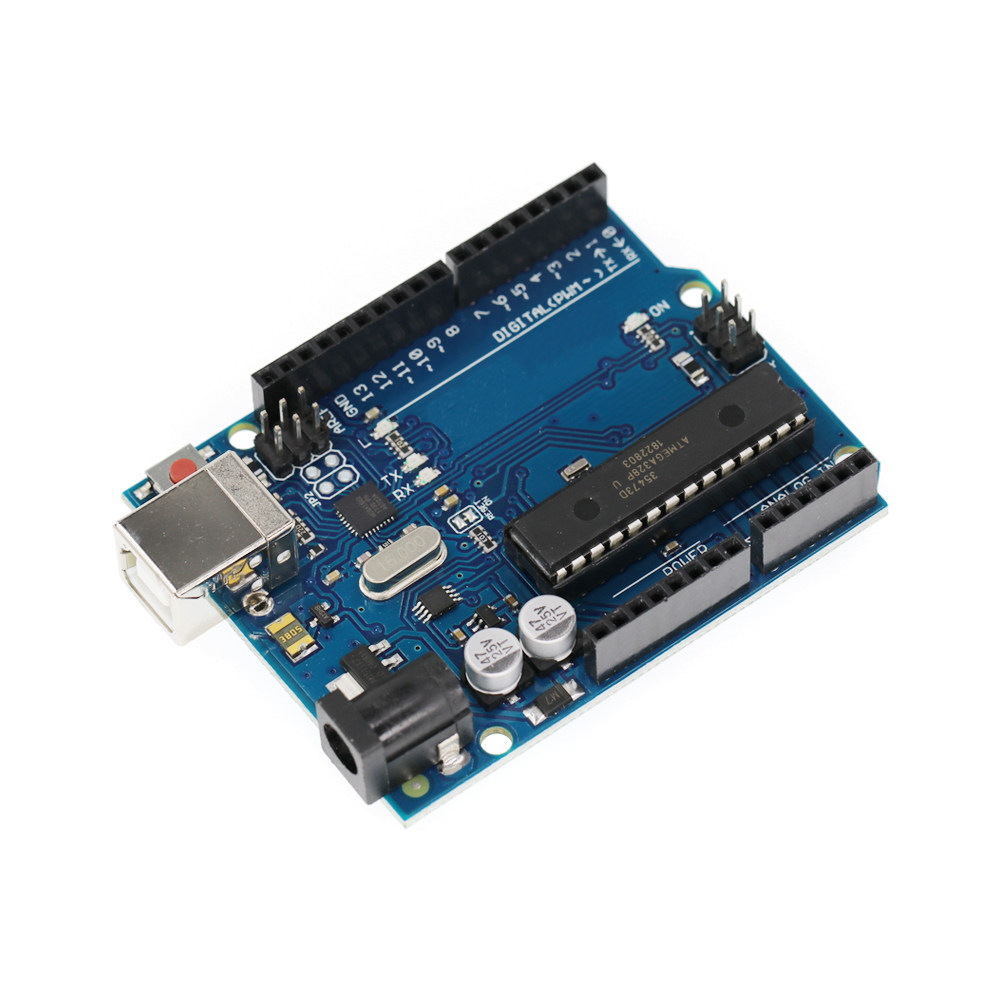

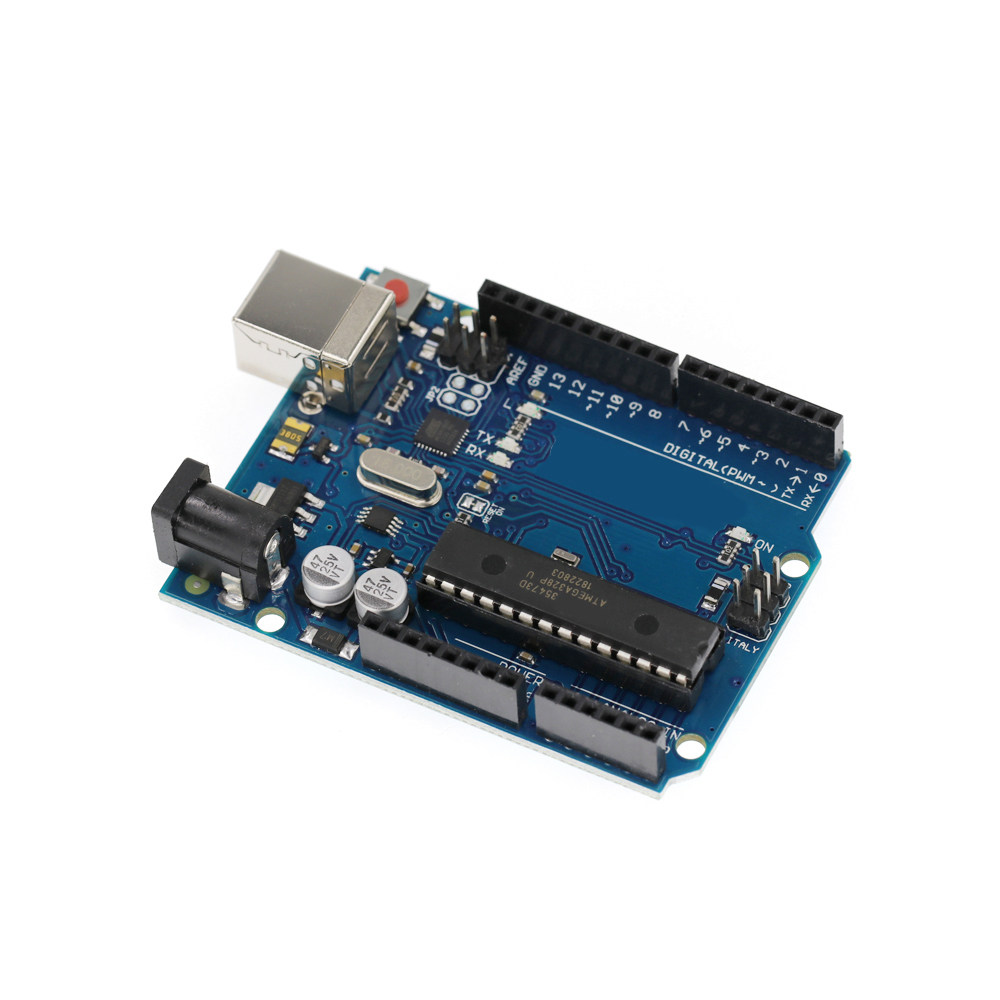

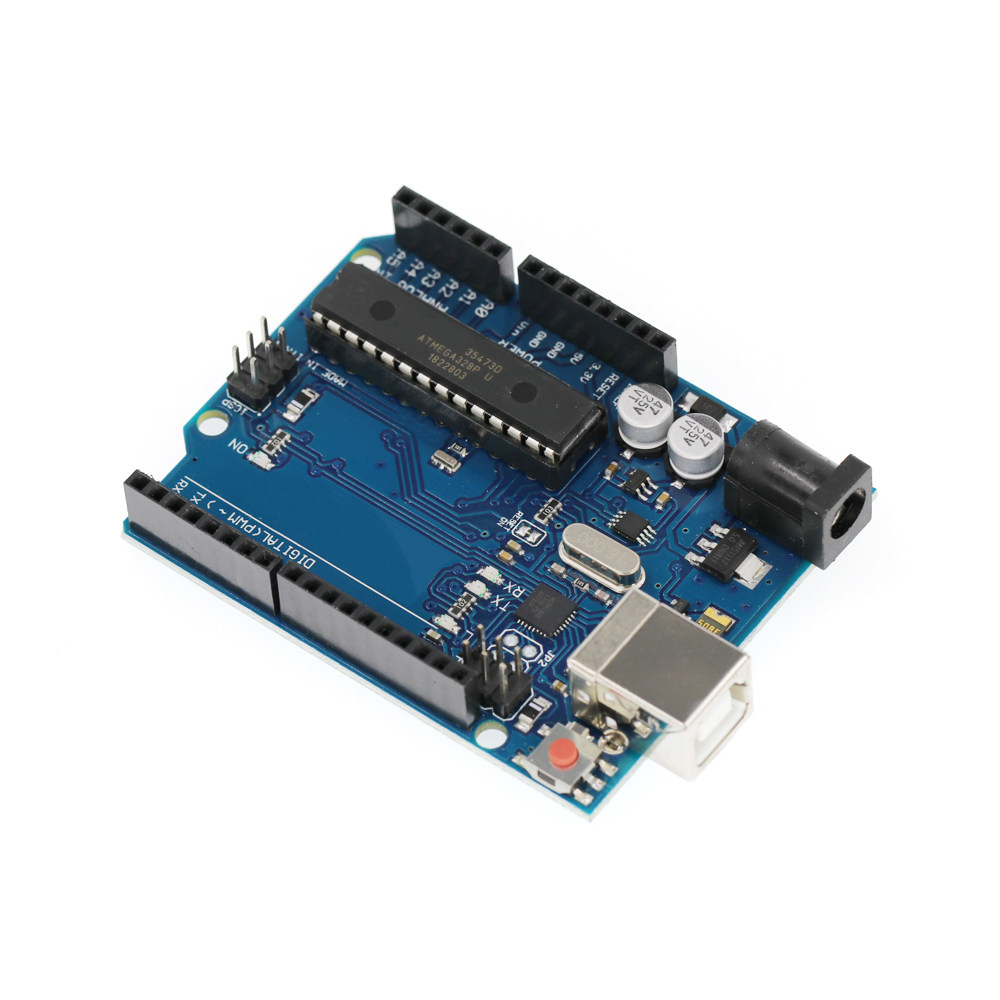

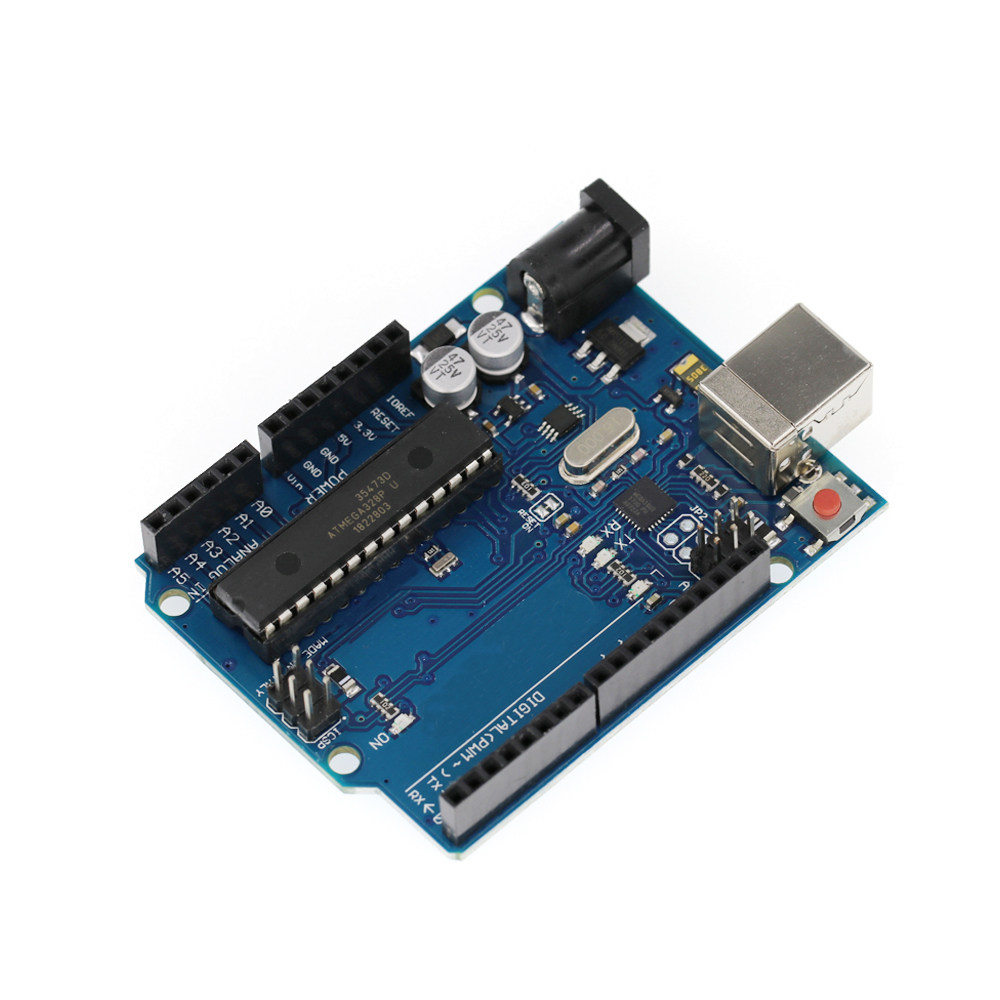

Официальная версия Совета по развитию UNO R3 ATMEGA16U2 с USB Line Bgektoth
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

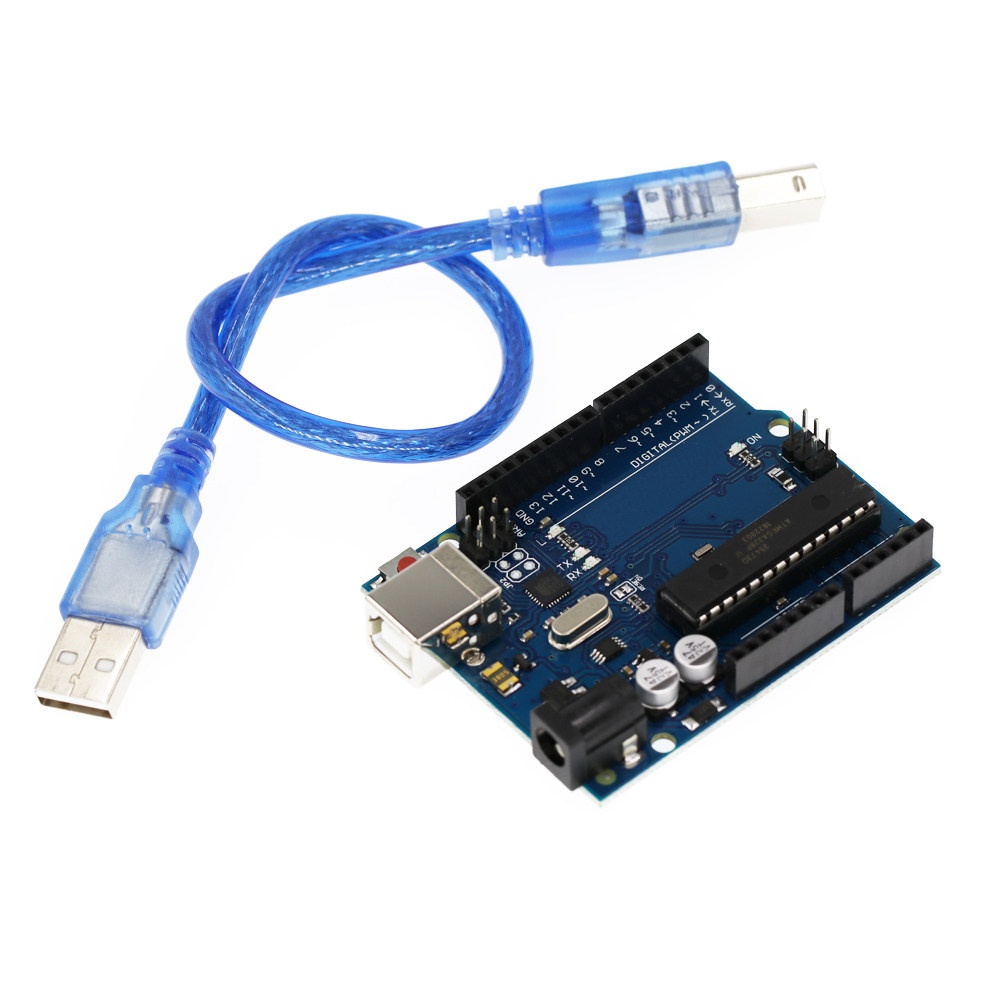

| Цвет: | Без линии, Линия |
UNO R3 - последний контроллер с открытым исходным кодом, который был запущен в 2012 году.UNO не имеет серьезных изменений. Самая большая разница заключается в том, что используется часть порта USB -поворота. Используется стоимость ATMEGA16U2. Стоимость также увеличивается. Часть программного обеспечения такая же, как и раньше. Не существует серьезных изменений.
Функция:
1. Изменение иглы: добавьте два штифта i2c (SDA и SCL, но копия аналога 4 и 5, а не дополнительный интерфейс I2C). Позвольте удлинительной плате адаптироваться к напряжению платы. Эта иглы только рассказывает Удлинительная плата Текущее напряжение платы (например, ООН -5 В, которое можно рассматривать как копию булавок питания, и не обеспечивает уровня тяги). Другой будет позже в будущем. Использовать место размещения.
2. Более стабильная сброс сброса.Положение клавиши сброса также изменилась, и она перемещается в угол рядом с интерфейсом USB, который удобнее нажимать.
3. ATMEGA16U2 вместо 8U2, что не означает, что 16K Flash R3 может запустить ваш код быстрее.
Контроллер | ATMEGA328P |
| Входной штифт симуляции | 6 (2 из которых можно использовать в качестве интерфейсов i2c) |
Номер io | 14 из них (6 из которых можно использовать в качестве порта ШИМ) | Емкость флэш -памяти | 32KB (из которых 2 КБ использовался в качестве пространства загрузчика) | |
Напряжение питания USB | 5V | SRAM | 2KB | |
Внешнее напряжение питания (рекомендуемое значение) | 7~12 | EEPROM | 1KB | |
Максимальный ток внешнего источника питания | 1A | Тактовая частота | 16MHz | |
Максимальный ток порта ввода | 40mA | масса | 60g | |
Рабочее напряжение | 5V | размер | 75X54X15mm |
После получения платы сначала подтвердите, является ли она нормальной, то есть подключить доску к компьютеру с линией USB, а затем в это время должен быть включен зеленый силовой свет (включен), и желтый свет ( L) Рядом с ATMEGA16U2 также мигает. Через несколько секунд светодиод будет мигать каждые две секунды, поскольку процесс IDE поставляется с IDE, был сожжен перед складом (драйвер установки будет представлен ниже).
*************************************************************************************
Следующее использует простой проект для моделирования простого процесса разработки, так что друзья, которые еще не ввели в оборудование с открытым исходным кодом, первоначально испытывали сходства и различия между использованием UNO R3 в качестве проекта, творческого метода дизайна и аналогичного метода разработки Полем
Цели проекта: 1 светодиодные вспышки, мигая каждую секунду, то есть полсекунды, пол секунды.
Программирование:
L Сначала скачать среду разработки с официального веб -сайта http: //.cc/en/main/software и выберите версию 1.0 или более.После загрузки, затем расстегнуть его по английскому пути, программное обеспечение представляет собой версию жесткого диска без установки.
l Откройте .exe в каталоге -1.0.
L Написание процедуры, требуемой проектом, состоит в том, чтобы циркулировать 13 -й штифт зеленого светодиода на материнской плате, который продолжает трансформироваться на высоком и низком уровне, как показано на рисунке ниже.
ПРИМЕЧАНИЕ. Программа должна содержать две функции: setup () и loop (). Setup () - это функция, которая будет выполнена путем запуска системы, а затем выполняет функцию Loop (), а функция Loop () выполняется петля.
После того, как программирование закончилось, оно хранится в каталоге -1.0 MyProject (имя зависит от предпочтения), а файл называется Blink.
Напоминание о программировании
Большинство людей считают, что программирование среды разработки слишком хлопотно, и пользовательский опыт не достаточно хорош (например, не может автоматически идентифицировать определенные переменные, макрос, функции и т. Д.), Поэтому мы можем использовать внешние редакторы.Нажмите на предпочтения меню «Drop -Down» файла, затем проверьте вариант использования внешнего редактора, а затем нажмите OK, чтобы использовать внешний редактор, чтобы открыть файл программы для программы (ограниченное пространство, подробности больше не подробно описаны), как показано в Рисунок ниже.Внешние редакторы рекомендуют использовать Source Insight 3.5 или Notepad ++, и я знаю, что он прост в использовании.
Программа сжигание:
Установите серийный диск.Подключите UNO R3 к компьютеру с помощью USB-кабеля.
Выберите лозунг.После того, как драйвер установлен, нажмите кнопку «Инструменты» стержня меню среды разработки, выберите последовательный порт меню «Drop -Down» и выберите только что установленного строкового лозунга.
Выберите плату.Используйте UNO R3, чтобы выбрать первый ООН, нажмите кнопку «Инструменты» в строке меню в его среде разработки, выберите доски меню «Drop -Down», а затем плату.
Компиляция.Нажмите кнопку Проверка на панели инструментов, чтобы отобразить пространство, занятое программой в среде разработки.
Сжигание.Нажмите на загрузку панели инструментов.
результат:
После того, как программа будет завершена, зеленый светодиод рядом с чипом FT232RL будет иметь ожидаемый эффект мигания.
