PCF8563 PCF8563T 8563 модуль часов модуль RTC
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Связь: http://pan.baidu.com/s/1qXpypli пароль: 63y5 Информация
8563 http: // plate.&Великобритания = 3426654483 Информация
Прежде всего, введите характеристики и преимущества этого модуля (либо вы этого не делаете, вам нужно сделать все возможное, если вы это сделаете):
- Все, что можно использовать для ведения:В дополнение к воздействию двух необходимых портов SDA и SCL, они также приводят к INT и COTS, которые могут быть использованы.
- запасная батарея:Когда система отключена, запасная батарея питается на чипе PCF8563, а низкое энергопотребление PCF8563 гарантирует, что батарея может работать нормально в течение десяти лет.
- Кристалл:Новый оригинальный подлинный кристалл гарантируется, что PCF8563 чипа стабилен и точен.
- Преимущество самого чипа:В фактическом проекте владельца было применено слишком много чипсов с часами, чтобы обнаружить, что этот чип в Philips был самым стабильным, наиболее точным временем и самым низким энергопотреблением.Часовые чипсы, такие как DS1302 просто слабы,Настоятельно рекомендуюPCF8563 Чип.

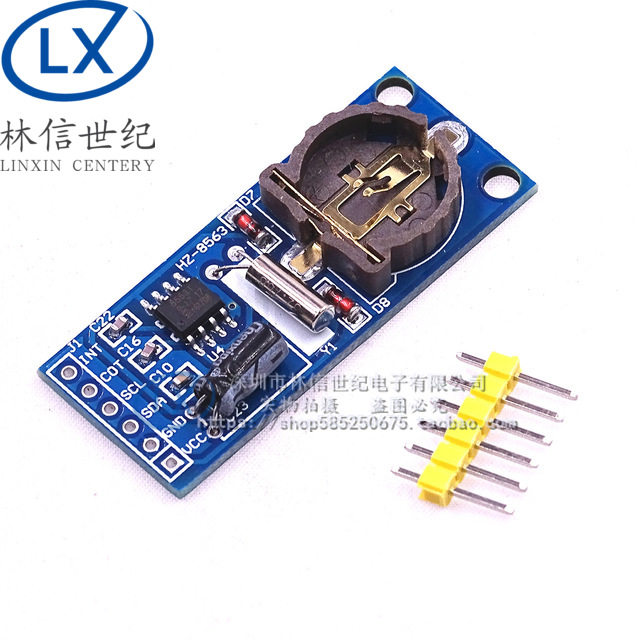

Несколько братьев, чтобы сделать групповое фото,
1. Чип PCF8563представлять
PCF8563 -это промышленный интерьер INPERIOR I2C, запущенный PhilipsАвтобусный интерфейсФункция с очень низким энергопотреблением многофункциональный чип часов/календаря.PCF8563 с несколькими сигнализациями,таймерФункция, выходная функция часов и выходная функция прерывания может завершить различные сложные службы ГРП и даже даже использоваться в качествеОдиночная машинапоставлятьБандаФункцияЭто очень затратный эффектЧасовой чипОн широко использовался в метрах, счетчиках воды, газометрах,телефон, Факсы, портативные инструменты, инструменты питания аккумулятора и другие продукты.
PCF8563Основные показатели производительности:
★ Благодарность питания можно использовать для резервных батарей
★Широкий диапазон напряжения 1,0 ~ 5,5 В
★Ультра -низкое энергопотребление: типичное значение -0,25UA
★ Введите/выводит через последовательный вход/вывод шины I2C
★Выходная частота программируемых часов: 32,768 кГц, 1024 Гц, 32 Гц, 1 Гц.
★Четыре функции тревоги и функции таймера
★Содержит сброс сброса, конденсатор осциллятора и цепь обнаружения мощности
★Отбросьте выход перерыва
★ 4 кГц высокого чтения и письма

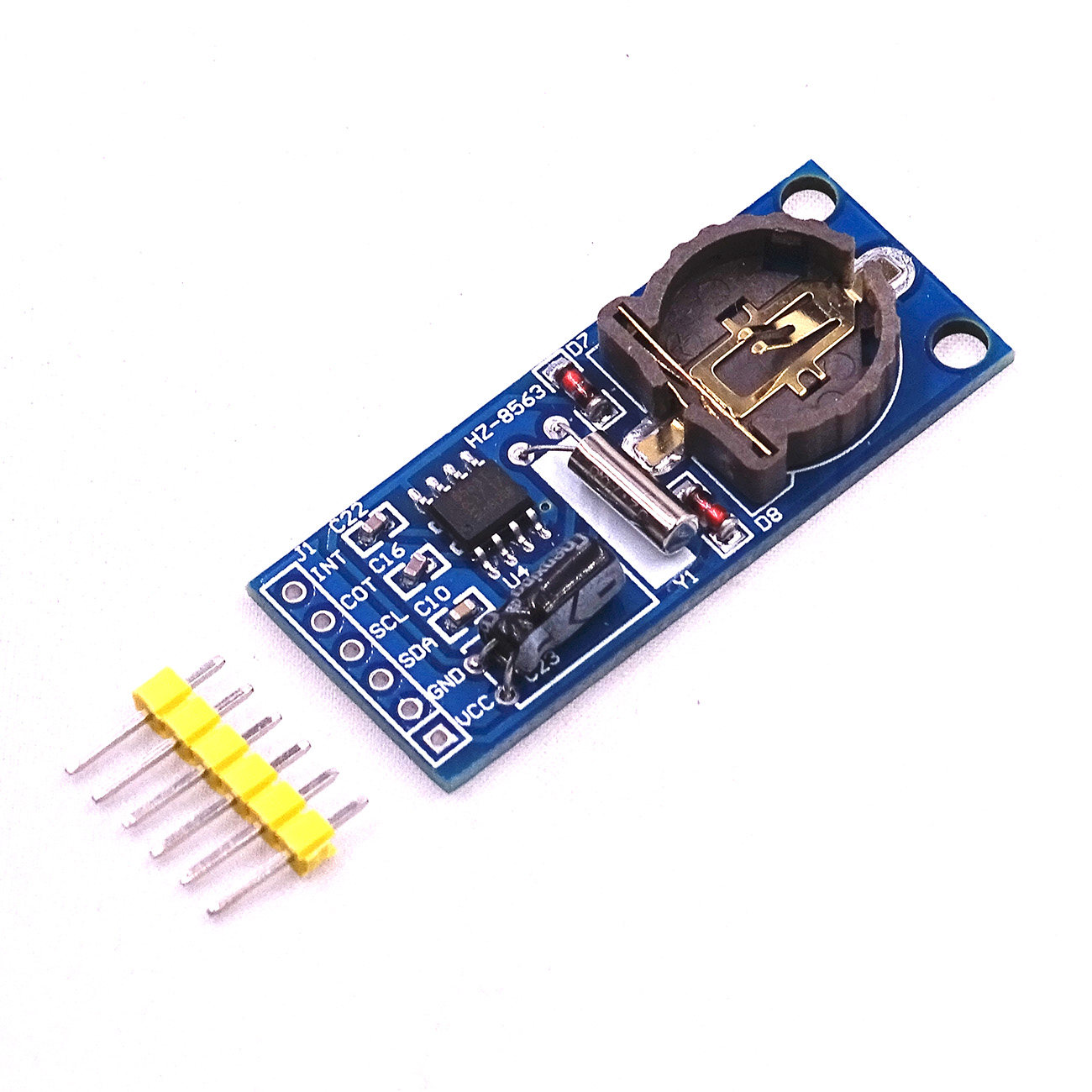

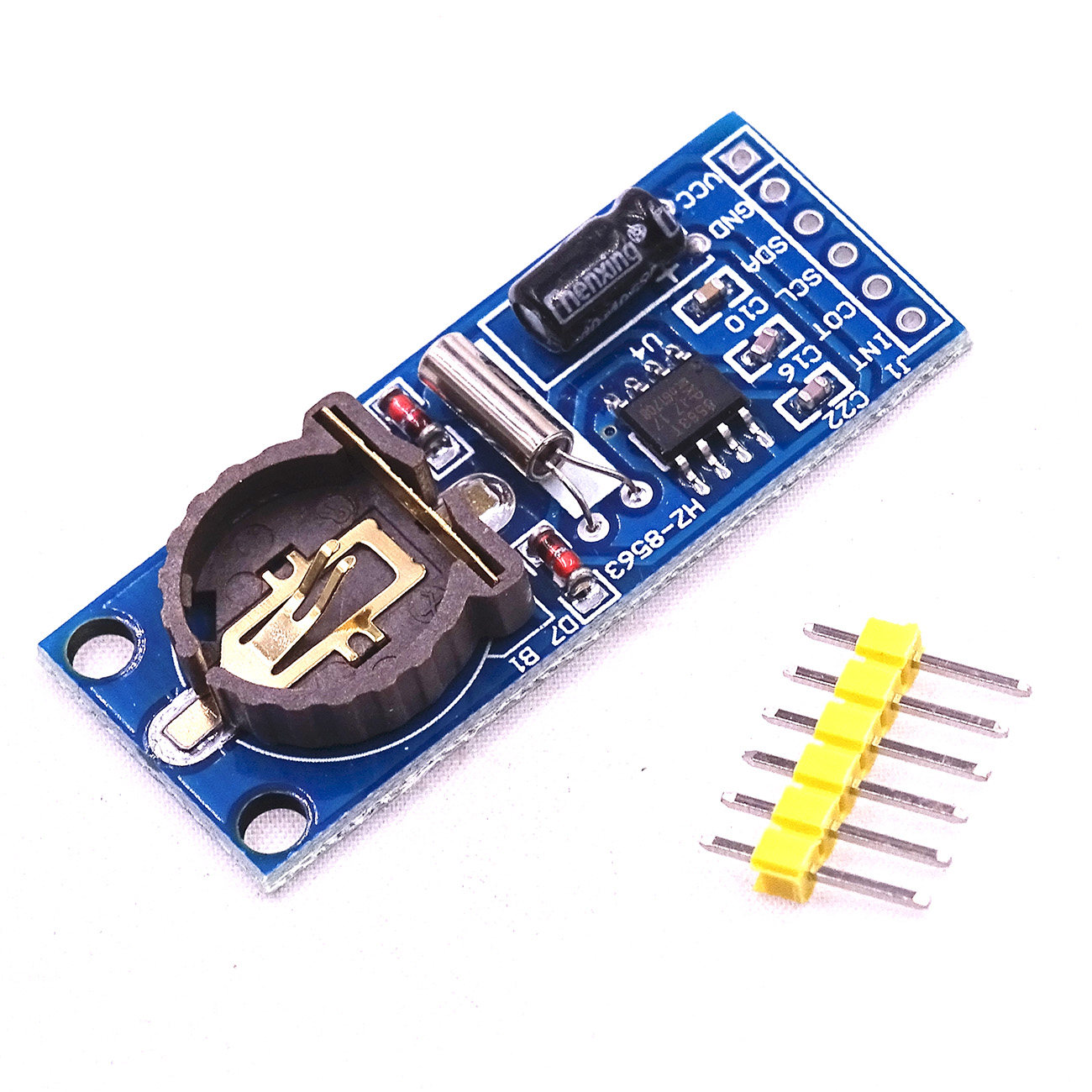

2. Описание интерфейса модуля
Интерфейс установки батареи слева
Обратите внимание на направление во время установки, установите в соответствии с направлением на картинке
Выход прерывания правого Int (обычно не используется)
Выходной конец тактового часа (обычно не используется)
Интерфейс часов SCL IIC Возьмите одно -кладовую машину ввода
SDA IICЦифровой интерфейс Возьмите одно -кладовую машину ввода
GND Модульная земля Внешне
VCC Силовая интерфейс 3.3V-5V внешнее соединение
В -третьих, описание теста
Загрузите программу в папке 51 в прикрепленной информации к одному микрокомпьютеру STC89C52 (программа очень хороша, и вы можете использовать ее в других одно -хип -микрокомпьютерах.)Информация о часах работает.
После загрузки программы откройте инструмент отладки последовательного порта, чтобы получить информацию года, месяца, дня, времени, времени, минуты и секунд.
(
()
?
