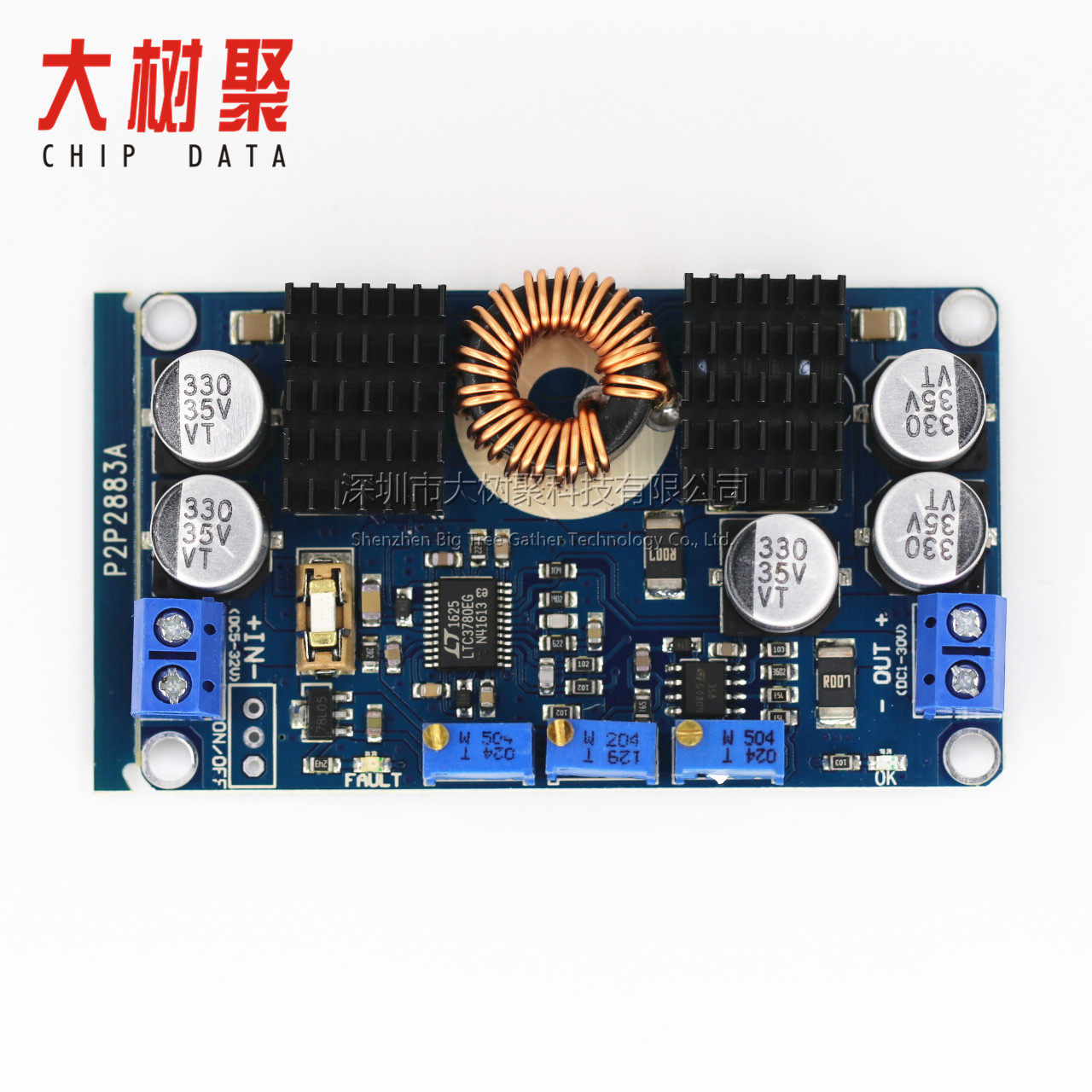

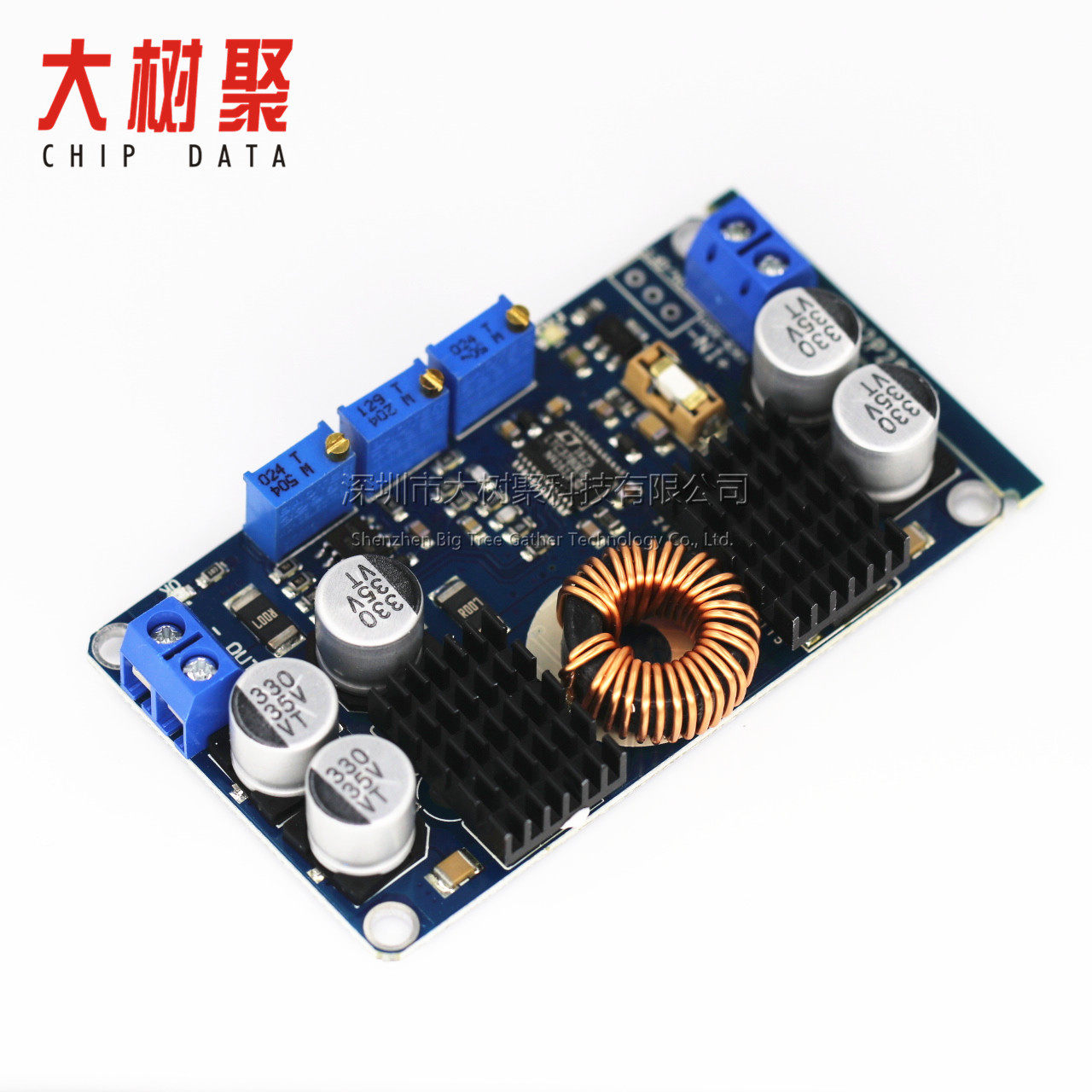

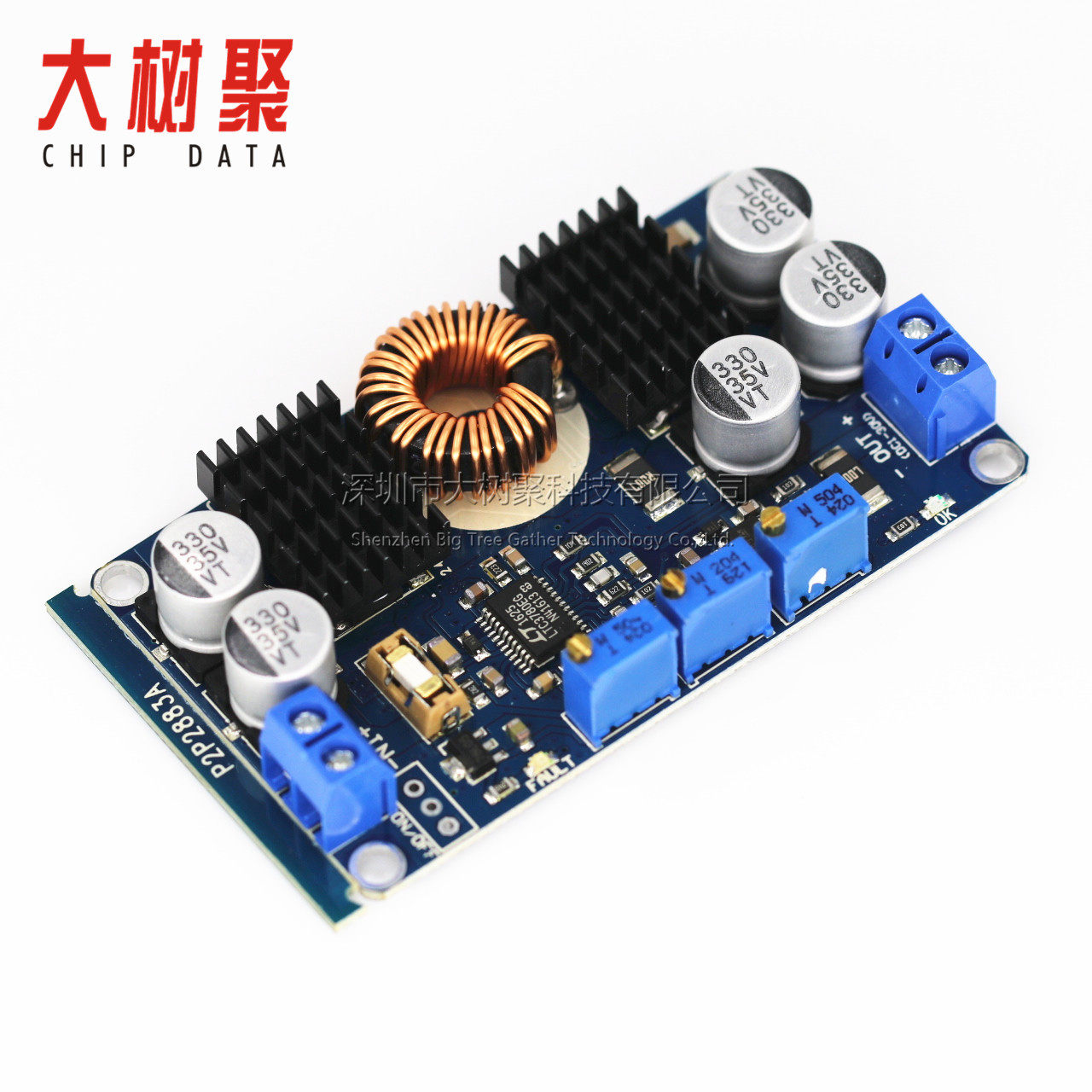

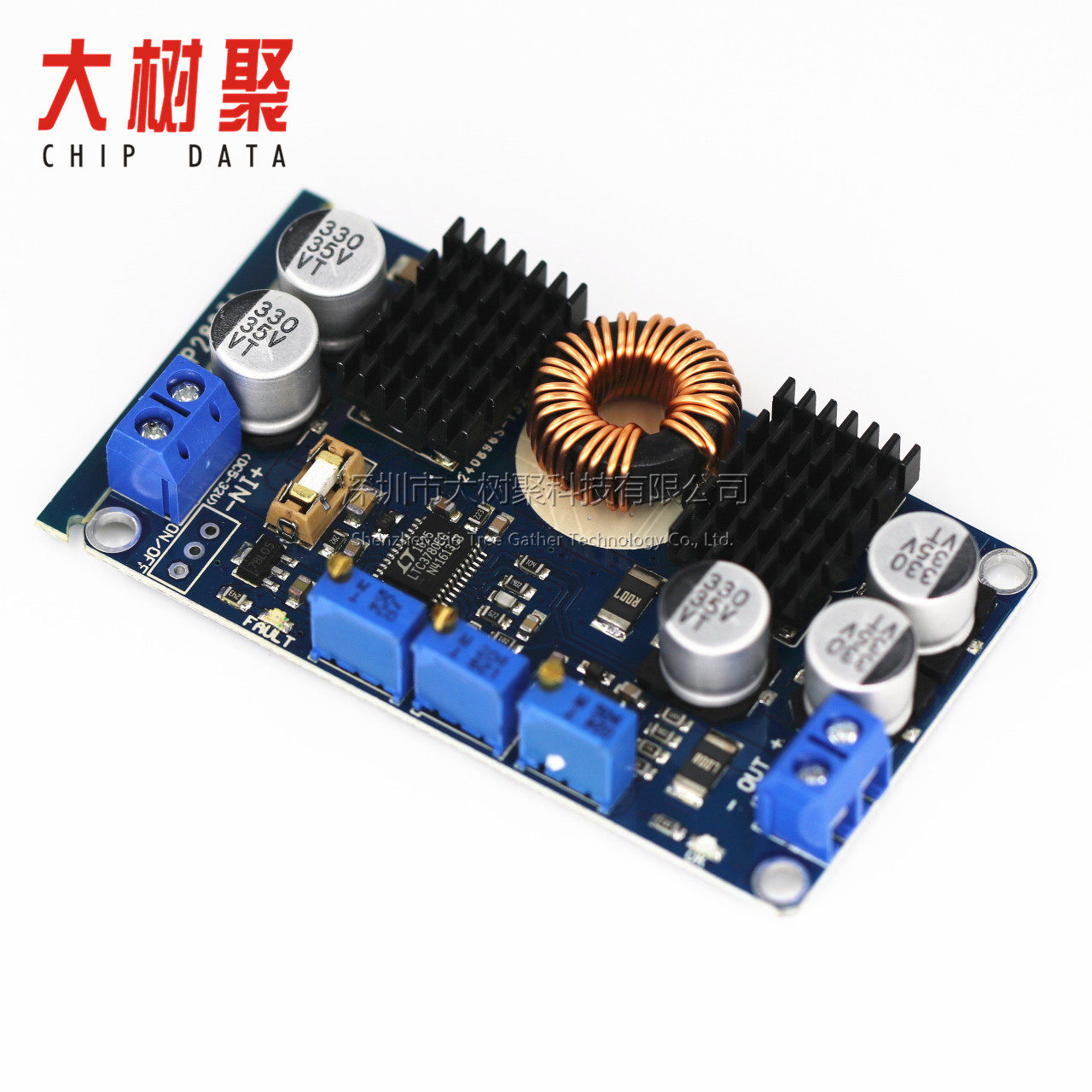

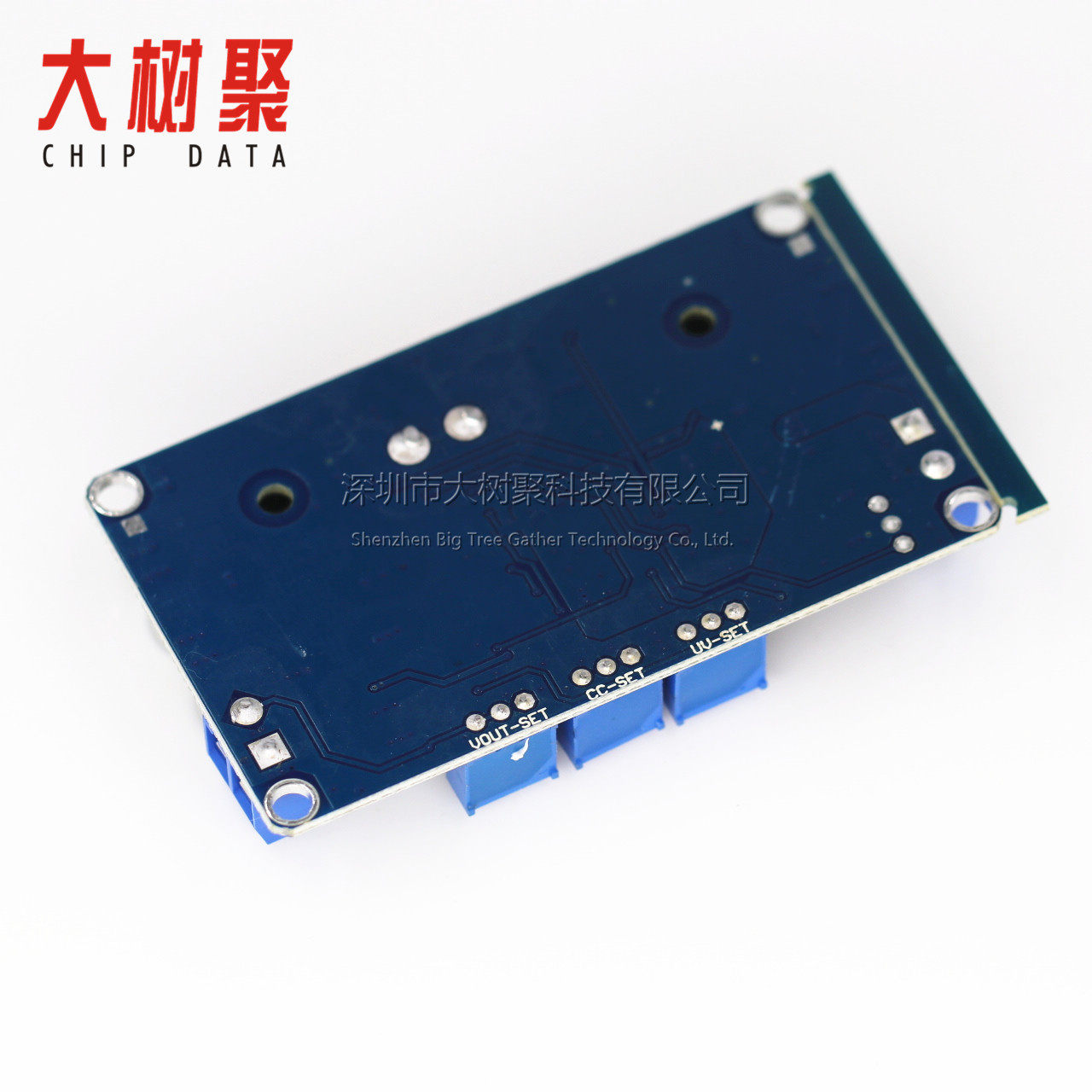

DC-DC LTC3780 Автоматический подъемник модуль питания Солнечный
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Преимущества:
- Пратовая плата принимает процесс покрытия золота толщиной 1,6;
- Вход использует заменяемую страховую трубку для защиты источника питания и оборудования;
- В всей версии электролитического использования используются импортируемые оригинальные патчи, низкое сопротивление и высокочастотные конденсаторы, так что рябь сводится к точке замораживания;
- IC использует линейный импортный оригинал;
- Постоянное давление, постоянный ток и под защита давления (MPPT более подходит для зарядки солнечной энергии)
- Индикатор выходной ошибки, дрейф выходного напряжения слишком серьезный, короткие и другие сбои включены;
- Черные окислительные рассеянные таблетки теплоиспаления тепловая диссипация, эффект рассеяния тепла лучше, чем исходный алюминиевый лист;
- Задняя алюминиевая пластина на задней панели закреплена на дне модуля через термовой кремниевую пленку, что может обеспечить хорошее рассеяние тепла без учета изоляции и рассеивания тепла.
- Индуктивность использует алюминий железа кремния, 0,8 двойная линия параллельна, а тепло меньше;
Электрические параметры:
- Входное напряжение: DC5-32V;
- Выходное напряжение: DC1V-30V непрерывно регулируется; по умолчанию 12 В доставка,Если вам нужно другое напряжение, обратите внимание на его принятие;
- Выходной ток: длинный 8A, пик 10А.
- Выходная мощность: длинная 80 Вт, пик 130 Вт, более 80 Вт, укрепите рассеяние тепла;
- Выходные Ribples: 50 мВ (от 12 В до 12 В, измерены 5a)
- Введите защиту против соединения: нет,При необходимости, пожалуйста, подключите диод последовательно на выходном конце
- Выходная анти -включенная ирригация: нет, если вам нужно зарядить, подключите диод последовательно на выходном конце
- Диапазон рабочей температуры: -45 ~ + 85 ℃
- Размер: 77,6*46,5*15 мм (включая алюминиевую пластину с тепловой диссипацией)
- Защита от короткого замыкания: Да
- Инструкции по использованию LTC3780 Конституция Hengli Relding Board
Вы можете покупать и использовать наш модуль напряжения. Пожалуйста, внимательно прочитайте следующие инструкции. В противном случае компания не будет гарантией или заменена из -за ущерба, вызванного ненадлежащим использованием.
Этот модуль принадлежит к источнику питания напряжения автоматического подъема. Когда входное напряжение ниже, чем, выше, чем, равное выходному напряжению, выходное напряжение может оставаться стабильным и неизменным.Например, когда выход установлен на 12 В, когда входное напряжение изменяется от 5 до 32 В, напряжение выходного напряжения не изменилось при 12 В; давление и защита от короткого окружения; все компоненты могут достигать промышленных приложений; они могут быть идеально Применяется к различным случаям, таким как зарядка, светодиодный водитель с высокой мощностью, источник питания оборудования, питание транспортных средств и т. Д.
Электрические параметры:
1Метод батареи под методом регулировки защиты давления:
1. Входное напряжение: DC5-32V, рекомендуется использовать напряжение выше 10 В или более
2. Выходное напряжение: DC1V-30V непрерывная регулировка; по умолчанию 12 В доставка;
3. Выходной ток: 10A (максимум) в течение 7A в течение длительного времени, по умолчанию 4A доставка;
4. Выходная мощность: длительное 80 Вт, пиковое значение 130 Вт, пожалуйста, усилите рассеяние тепла после 80 Вт;
5. Выходные линии: 50 мВ (от 12 В до 12 В, 5a измерены);
6. Введите защиту против соединения: нет, если необходимо, подключите небольшие диоды на входном конце;
7. Выходная анти -включенная ирригация: нет, если вам нужно зарядить, подключите диод Xiaotki последовательно на выходном конце;
8. Диапазон рабочей температуры: -45 ~ + 85 ° C;
9. Размер: 77,6*46,5*15 мм (включая алюминиевую пластину с тепловой диссипацией);
10. Короткая защита: да;Инструкции:
Введите регулировку питания напряжения напряжения на 10 В, отрегулируйте потенциометр защиты андеррайтера (по часовой стрелке увеличивается и уменьшается против часовой стрелки) до тех пор, пока не будет включен индикатор неисправности (красный свет) до 10 В, когда заряд батареи до 10 В, источник питания будет автоматически отрезан, чтобы защитить аккумулятор от повреждения.
ПРИМЕЧАНИЕ. Если он не является источником питания аккумулятора, вы не можете настроить;
2. Метод регулировки выходного напряжения:Введите источник питания (напряжение выше, чем значение защиты под напряжением), красный свет не является ярким, синий свет включен, выход подключен к универсальному счетчику, а потенциометр выходного напряжения (по часовой стрелке увеличивается, и против часовой стрелки будет уменьшено) до тех пор, пока требуется требуемое напряжение;
Примечание. Обычно красный свет не является ярким, синий свет включен, в противном случае есть неисправность.
3. Выходной метод регулировки тока:
Ввод, подключенный к источнику питания 12 В, выходом и подключением тока -измерителя (ручки красной таблицы подключены к выходу, подключен черная столовая ручка, и выходной выход непосредственно подключен. Рекомендуется использовать ток -счетчик выше 15a, чтобы предотвратить Страхование сжигания), отрегулируйте потенциометр постоянного тока (по часовой стрелке увеличивается обратное против часового часа, обратная обратная обратная задача времени по часовой стрелке) до тех пор, пока значение дисплея тока не станет 5А, не удалите текущий счетчик и подключитесь к аккумулятору для зарядки нормально.
Примечание. Если оно используется для оборудования для постоянного напряжения, вам нужно только установить максимальный выходной ток.
