Индикатор электроэнергии универсальный батарея 12 В 3,7 В уровня лития батареи.
Цена: 27-166руб. (¥1.26)
Артикул: 581037579905
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:大树聚电子模块
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥4.4995руб.
¥0.327руб.
¥1.9943руб.
¥2.6757руб.

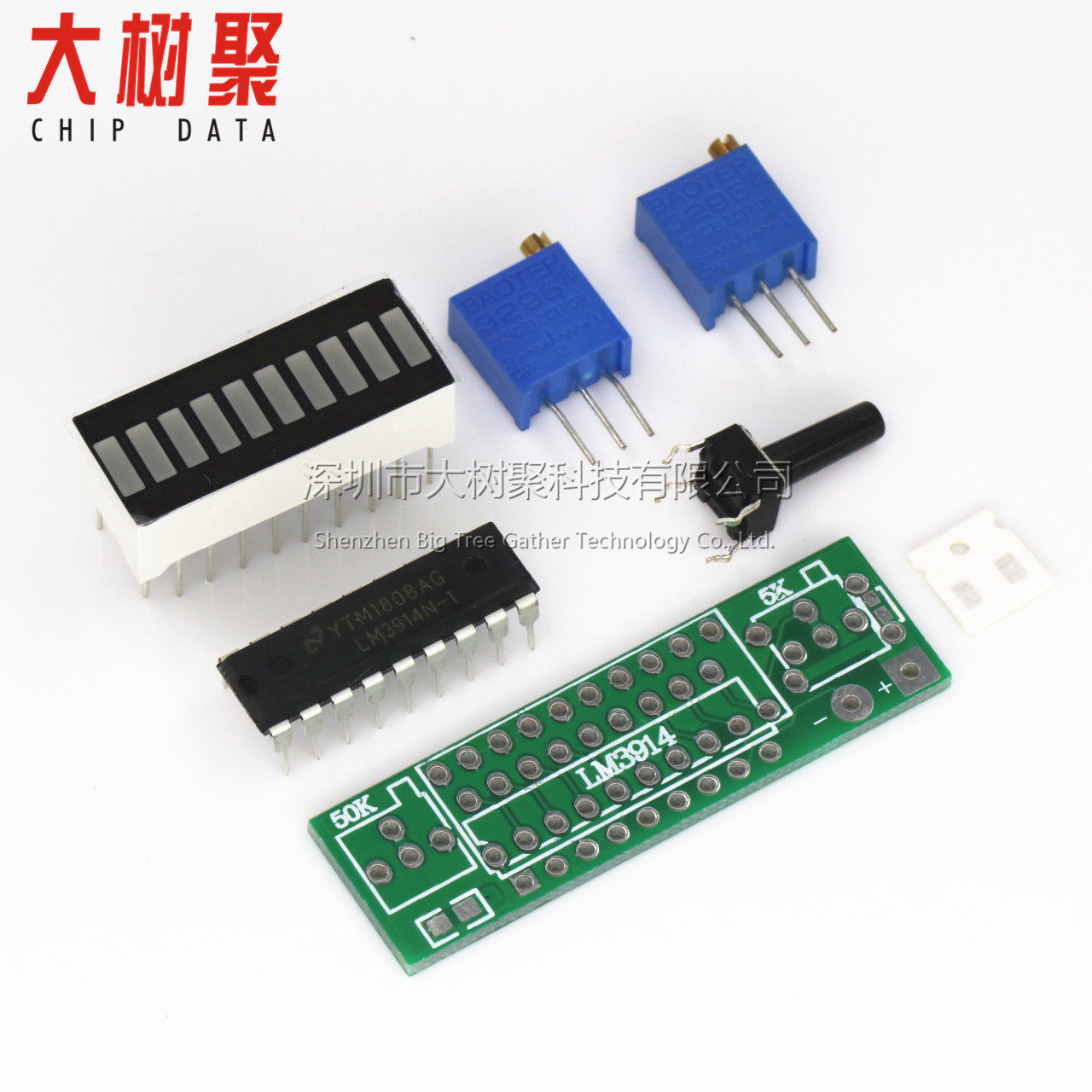

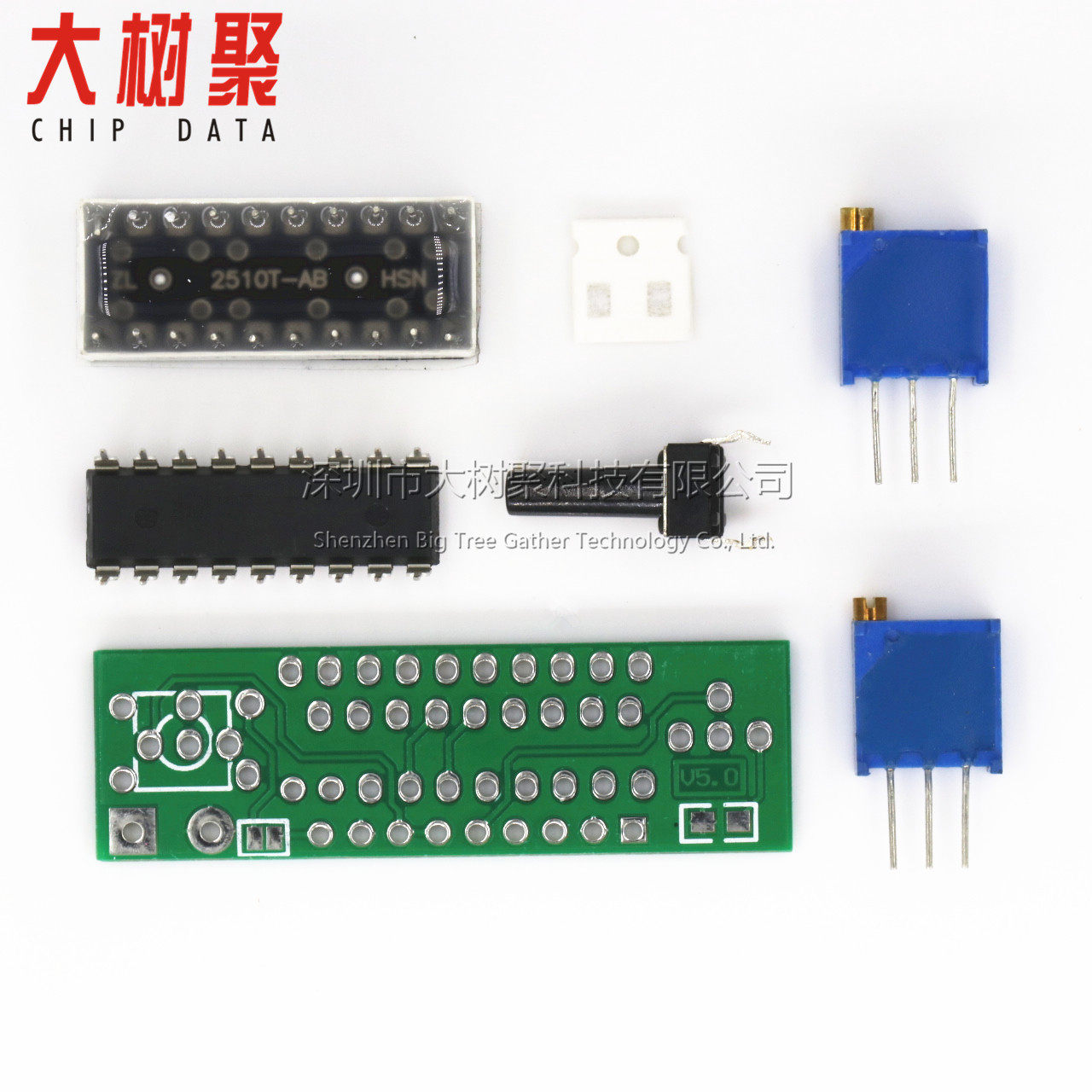

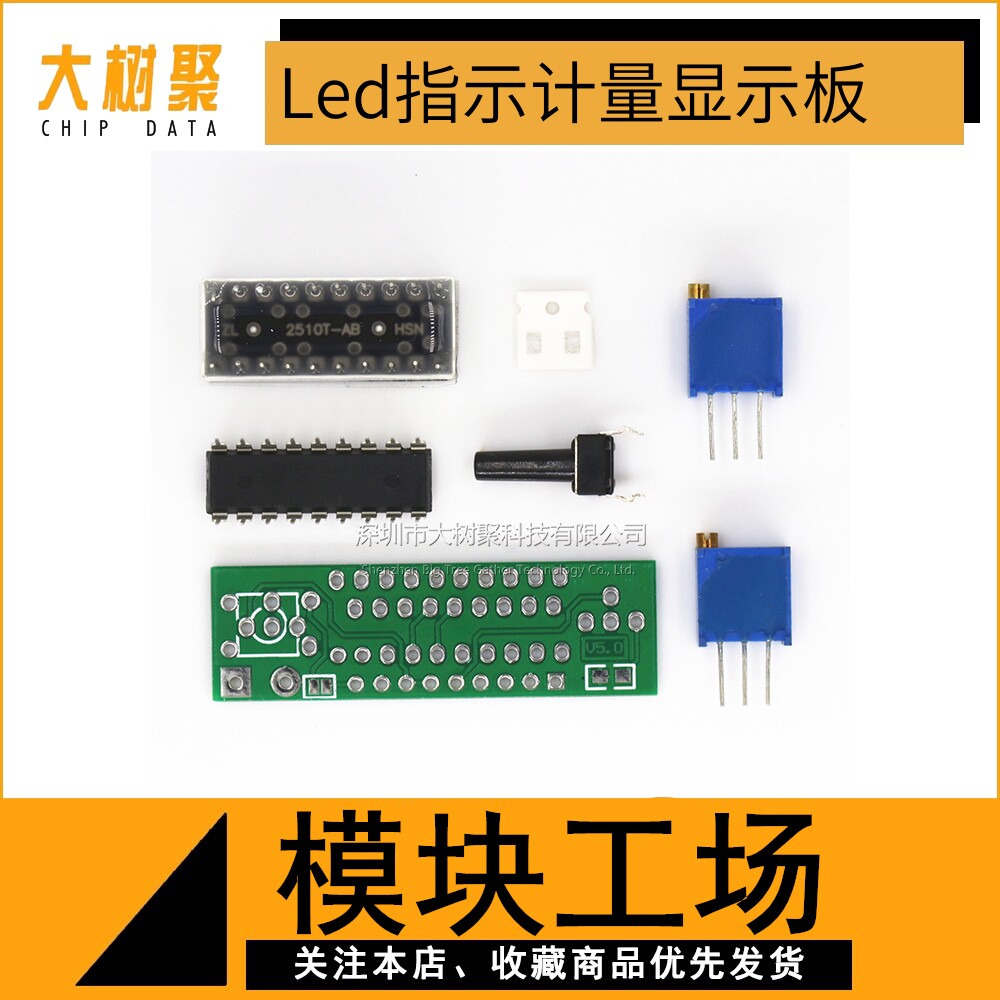

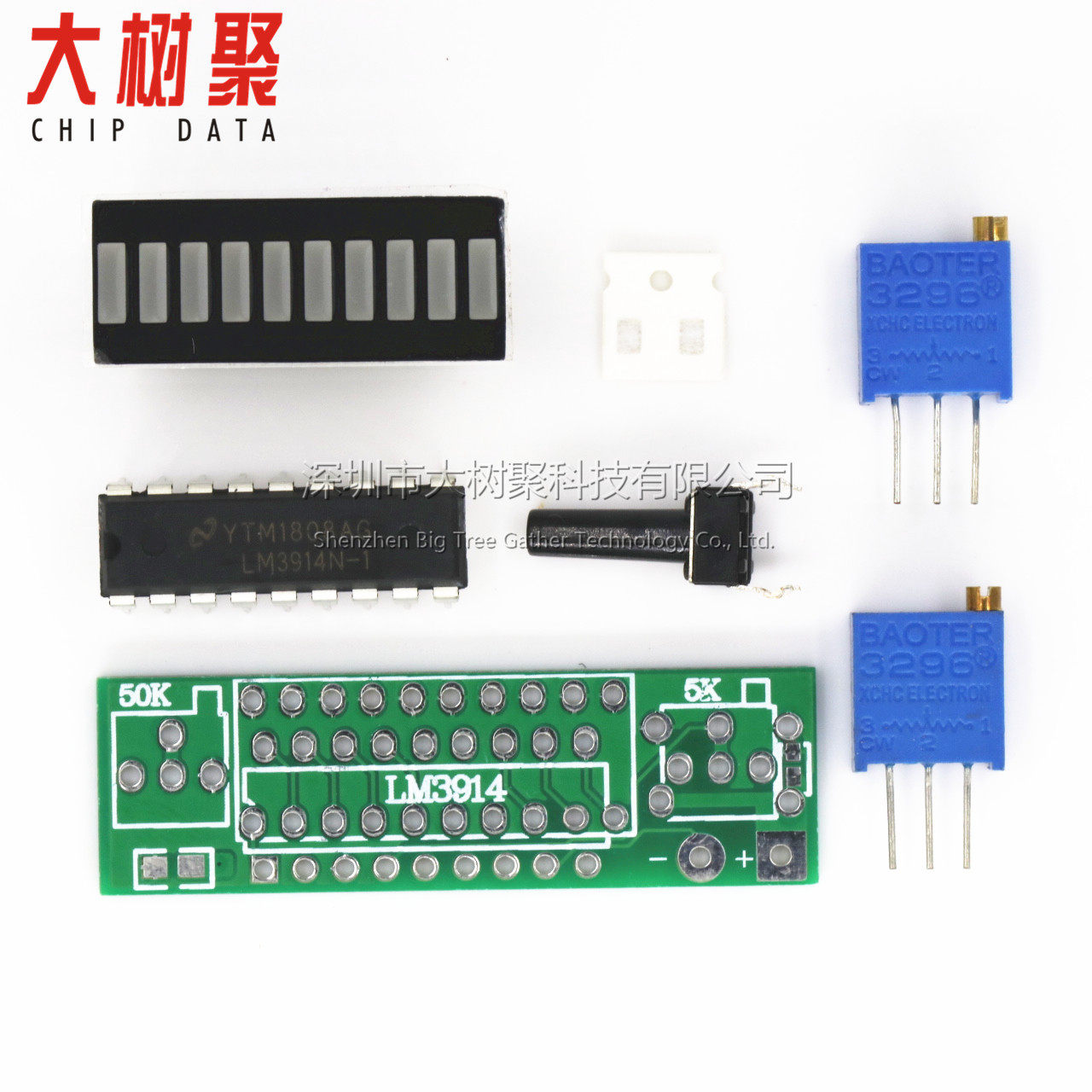

| Цвет: | Переплата печатной платы, без платы за рамки печатной платы, а не с, Красный комплект свободные детали, собранный красный люкс. |
SO -SALLED Power DisplayОн должен взять раздел напряжения и выполнить процентный сегментарный дисплей моделирования. Между верхним и нижним пределом составляет 1,2 В, что является моделированием моделирования батареи
LM3914Это точечный дисплей/полосовой дисплей национальной полупроводниковой компании.

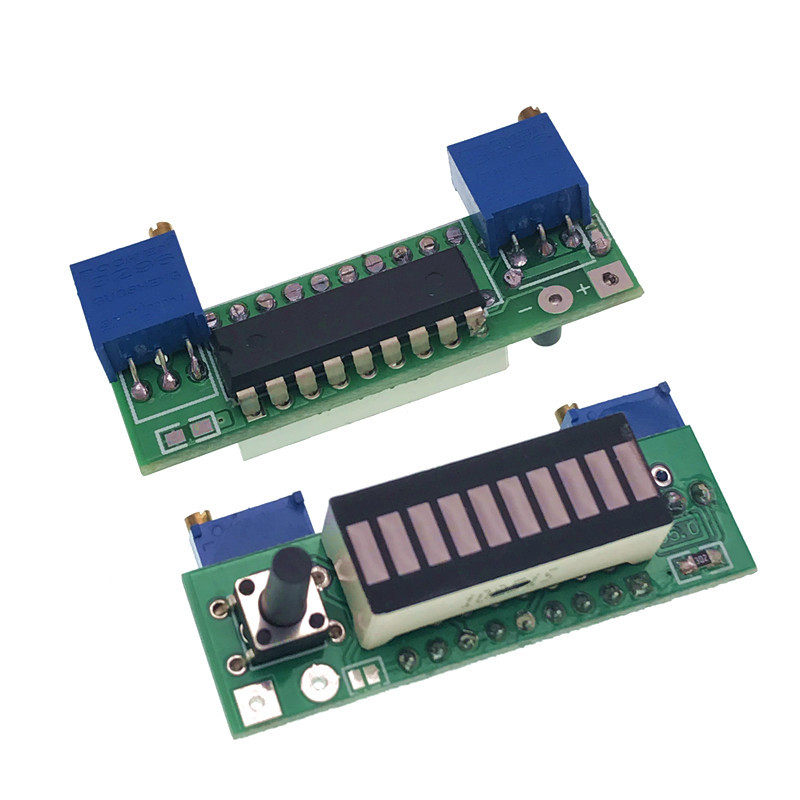

Дисплей питания аккумулятора, изготовленный LM3914, прост и легко понять.
Отображение описание: Напряжение между верхним и нижним пределом аккумулятора отображается в 10 передачах. Из аккумулятора с первого взгляда его также можно изменить на один световой дисплей, чтобы отобразить, что есть только один свет, больше сбережений питания, один свет потребляет 4MA и полный свет 42MA.
параметр
Потребление питания: полоса показывает полный свет 42 мА, одно световой дисплей 4ma
Диапазон измерений: аккумулятор GM в 2,4-20В
Цвет: красный, зеленый, синий
Дисплей: много -светлый дисплей или одно -светлая точка -обрабатываемая дисплей
Размер доски печатных плат: 45*14 мм
Применимо кЛитиевые батареи, свинцовые батареи и другие батареи, которые должны отображать питание
Диапазон дисплея мощности может быть отрегулирован. 18V, никель -кадмий и другие батареи 3,6 В ~ 18 В
Различные батареи отображают высокое и низкое регулирование диапазона
1. Литийная батарея:
После разряда единой литийной батареи составляет 3 В, напряжение составляет 3 В, а когда он заполнен, 4,2 В заполнено;
1S соответствует 3V (первый свет) до 4,2 В (десятый свет);
2S соответствует 6V (первый свет) до 8,4 В (десятый свет);
3S соответствует 9В (первый свет) до 12,6 В (десятый свет);
4S соответствует 12 В (первый свет) до 16,8 В (десятый свет);
Другое серийное напряжение и так далее.
2. Проводящий аккумулятор
Свинцовая кислота, как правило, составляет 6 В или 12 В аккумулятор:
6V соответствует 4,8 В (первый красный свет) до 6,75 В (десятый свет);
12V соответствует 9,6 В (первый красный свет) до 13,5 В (десятый свет);
Этот модуль разработан в соответствии со стандартным диапазоном разрядов батареи, который может точно отражать мощность батареи, что позволяет пользователям наблюдать за статусом батареи в любое время.
подКорректированиеметод:
Требуемое оборудование: регулируемый источник питания напряжения, точность определяет точность отображения этой платы.Один кусочек часового винтового ножа.
В качестве примера, принимая одно -литий 3,7 В, 3V является электричеством с низким уровнем, а 4,2 В является высоким уровнем высокого уровня.
1. Отрегулируйте напряжение регулируемого источника питания на высокий уровень 4.2V отображаемого напряжения, подключитесь к этой плате, в настоящее время есть два результата: один не яркий, а другой -полный свет или свет.В это время потенциометр 503 (50K) на плате медленно отрегулировался до тех пор, пока светодиодный бар не был включен.Не освещайте и не зажигайте несколько неблагоприятных временем регулировки по часовой стрелке, в любое время по часовой стрелке.
2. Отрегулируйте регулируемый источник питания на напряжение низкого уровня 3 В.Потенциометр 502 (5K) на регулирующей плате просто освещен светодиодом.
3. Терпение повторить первые и вторые шаги.Обычно 2 раза можно отрегулировать в требуемый диапазон дисплеев.
Если нет высокого регулируемого источника питания,Простой метод регулировкиЗаполните батарею, чтобы полностью зарядить высокое напряжение.
Примечание:Чтобы настроить напряжение самостоятельно, вы должны понять намерение вышеуказанных шагов. хаос.
Другие спецификации методов отладки диапазона аккумуляторов одинаковы (настройка диапазона дисплеев).
Дополнительное описание режим отображения A/P: Полный ярко -линейный/однократный режим точечного режима по умолчанию -линейный режим.
Уведомление: Красный подключен к положительному полюсу, черный подключен к отрицательному полюсу, вырез не может быть изменен, и он напрямую отбрасывается. или извлечение электричества в жару при сварке.
