Ретранслятор, модуль, 30A, 5v, 12v, 24v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | 5V, 12V, 24V |

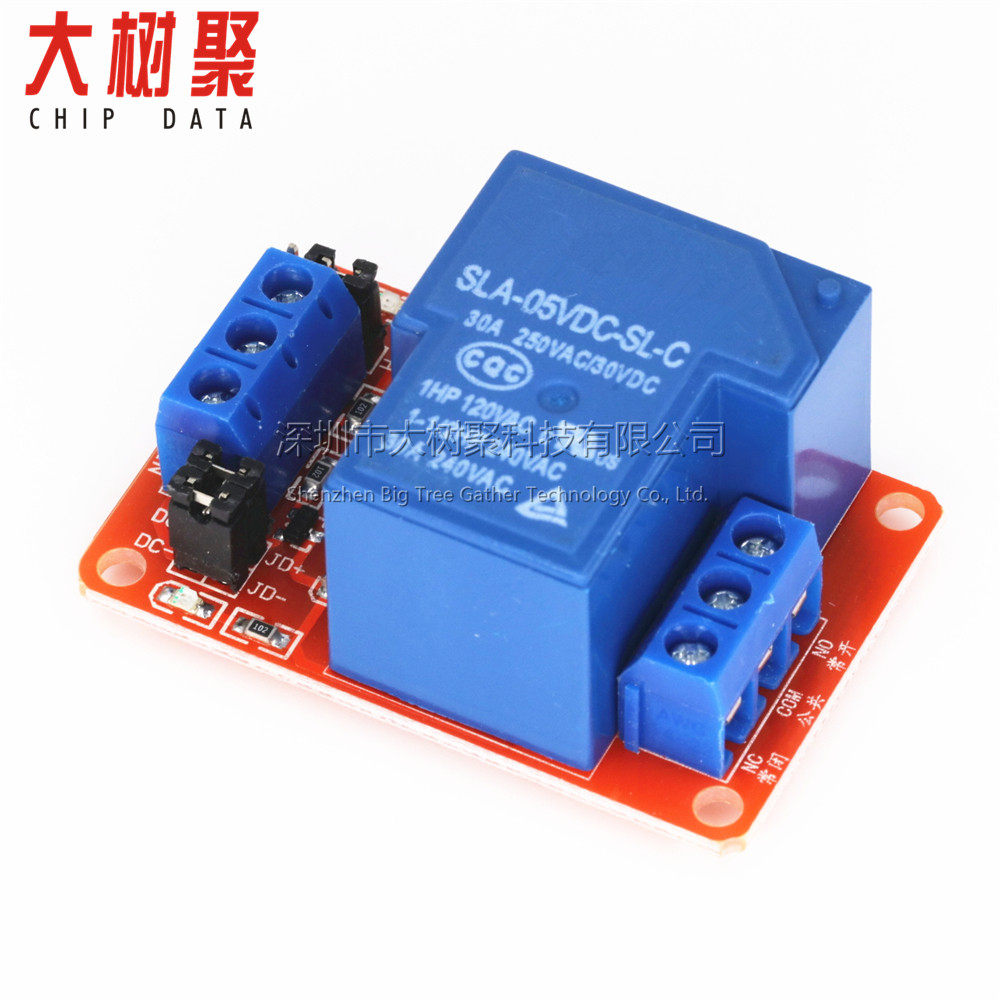

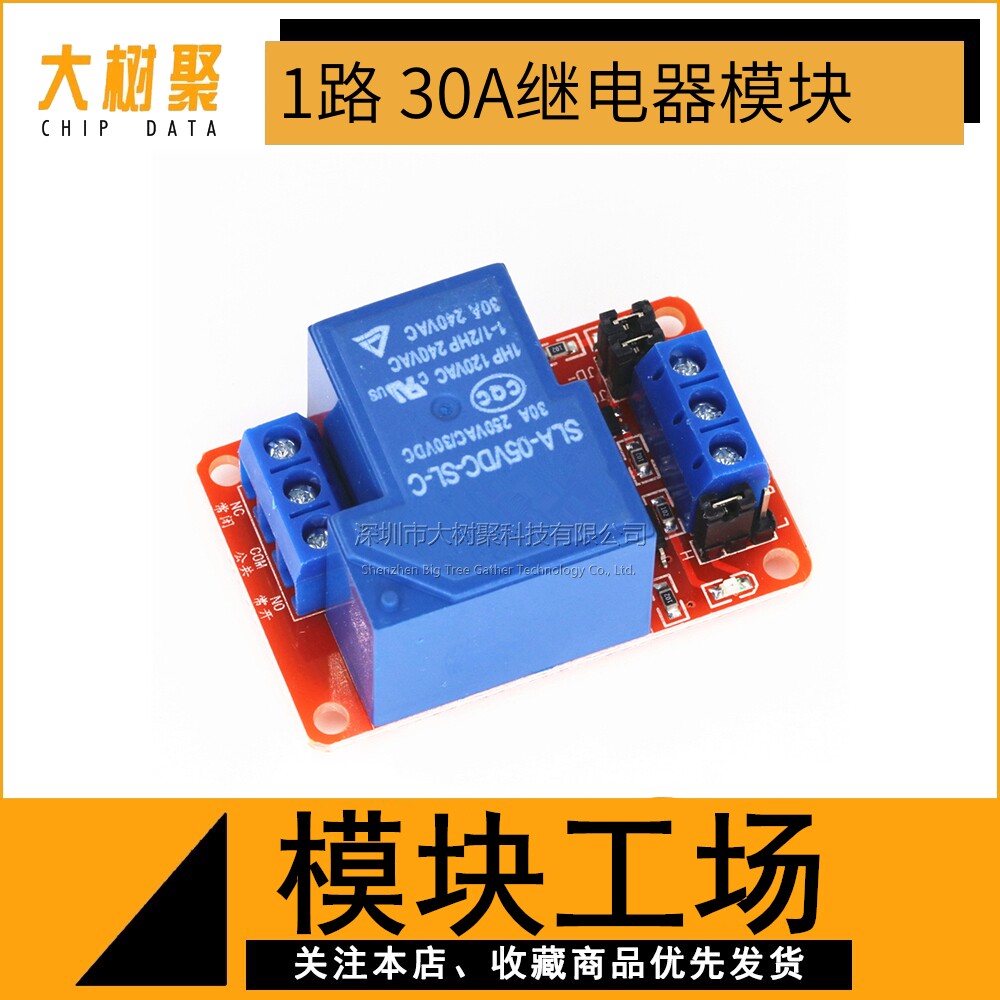

1 канал 30 А с оптронной изоляцией поддерживает модуль триггерного реле высокого и низкого уровня 5 В, 12 В, 24 В, высокий ток
1. Описание модуля:
1. Модуль принимает подлинное высокое качество 30А эстафета.
2. Использование изоляции OptoCouplery Patch, сильная пропускная способность, стабильная производительность; 5MA Touch Cury;
3. Рабочее напряжение модуля составляет 5 В
4. Модуль может быть вызван высокими уровнями или низкими уровнями путем линии прыжка
5. Напряжение на напряжении терминала ретрансляции и мощное напряжение с триггером перемычки могут быть полностью изолированы на переднем и заднем уровнях. Он может использоваться в качестве требований для различного напряжения на передних и задних уровнях (например, 24 В для реле, запуска 5 В) . Вам нужно связаться с обслуживанием клиентов, чтобы изменить параметры.
6. Конструкция допуска от неисправности, даже если линия управления сломана, реле не будет двигаться;
7. Индикатор мощности (зеленый), индикатор состояния реле (красный)
8. Дизайн интерфейса является гуманным, и все интерфейсы могут быть приведены непосредственно через терминал проводов, что очень удобно.
9. Размер модуля: 50 мм* 33 мм* 24 мм (длина* Ширина* Высота), Чистый вес продукта: 36G
10. Есть 4 отверстия с фиксированным болтом, отверстия 3,1 мм, 44,5 мм*27,5 мм расстояние
2. Технические параметры:
Реле версия Крыжительный ток Максимальный ток Прикоснитесь к току Триггерное напряжение (минимум) высокий
5V 5mA 190mA 2-4mA 0-1.5V 2.5-5V
12V 5mA 80mA 2-4mA 0-4V 4.5-12V
24V 5mA 50mA 2-4mA 0-8V 8.5-24V

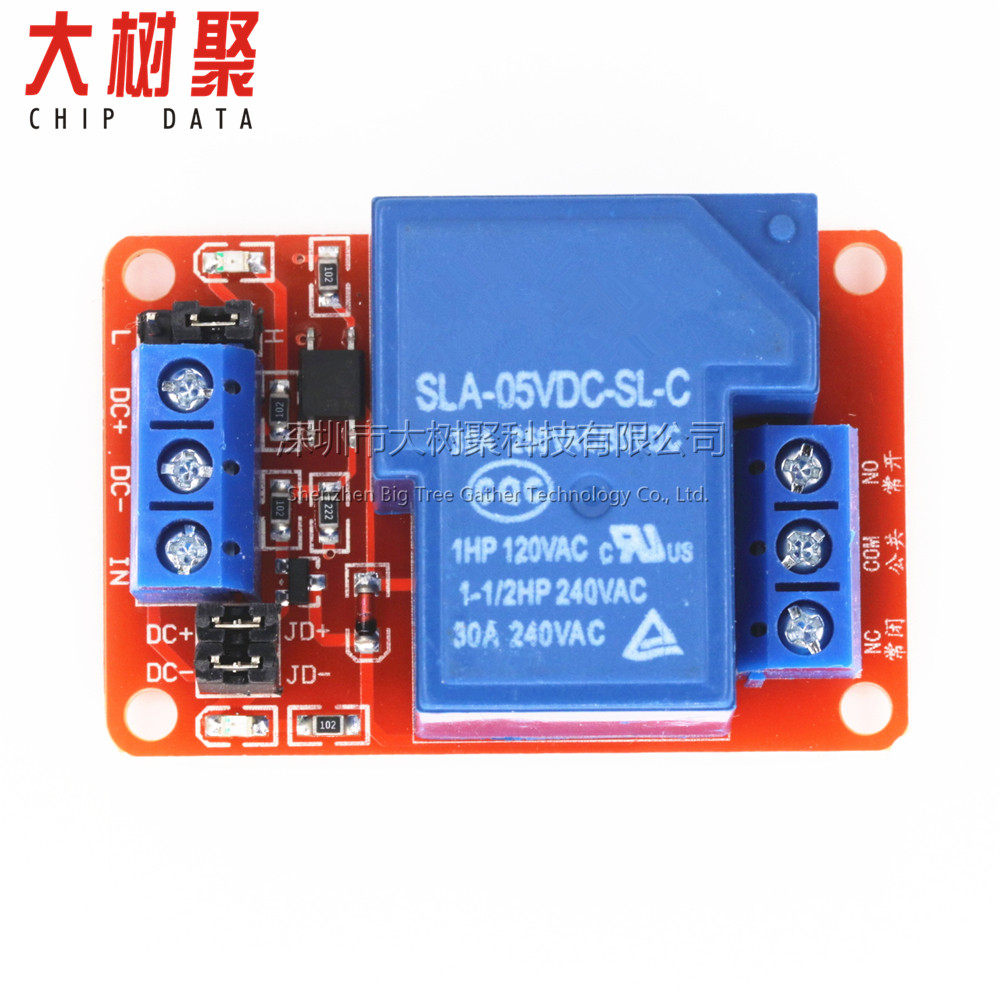

3. Описание интерфейса модуля:
1.dc+: модульный источник питания DC Положительный электрический электрический (триггерное напряжение положительное электрическое электрическое)
2.DC-: Модуль отрицательный источник питания DC (отрицательный электрод триггера конечного напряжения)
3. В: Терминал с триггером сигнала (тактильное напряжение по умолчанию такое же, как и источник питания)
4.JD+: положительный электрический электрический электрический электрический электрический электрический электрический электрический электрический
50
6. DC+и JD+скачки прыжков короткие, конец DC и JD-прыжок короткие, конец триггера такой же, как и напряжение конца элемента управления реле.
7. Выбор метода метода высокого и низкого уровня, как показано на рисунке, когда линия прыжка подключена к концу L, клемм в клемме является триггером низкого уровня, а высокий уровень запускается при подключении к концу H.
8. Постоянный конец (NC): реле постоянно закрыто
9. Public End (com): реле публичный портал

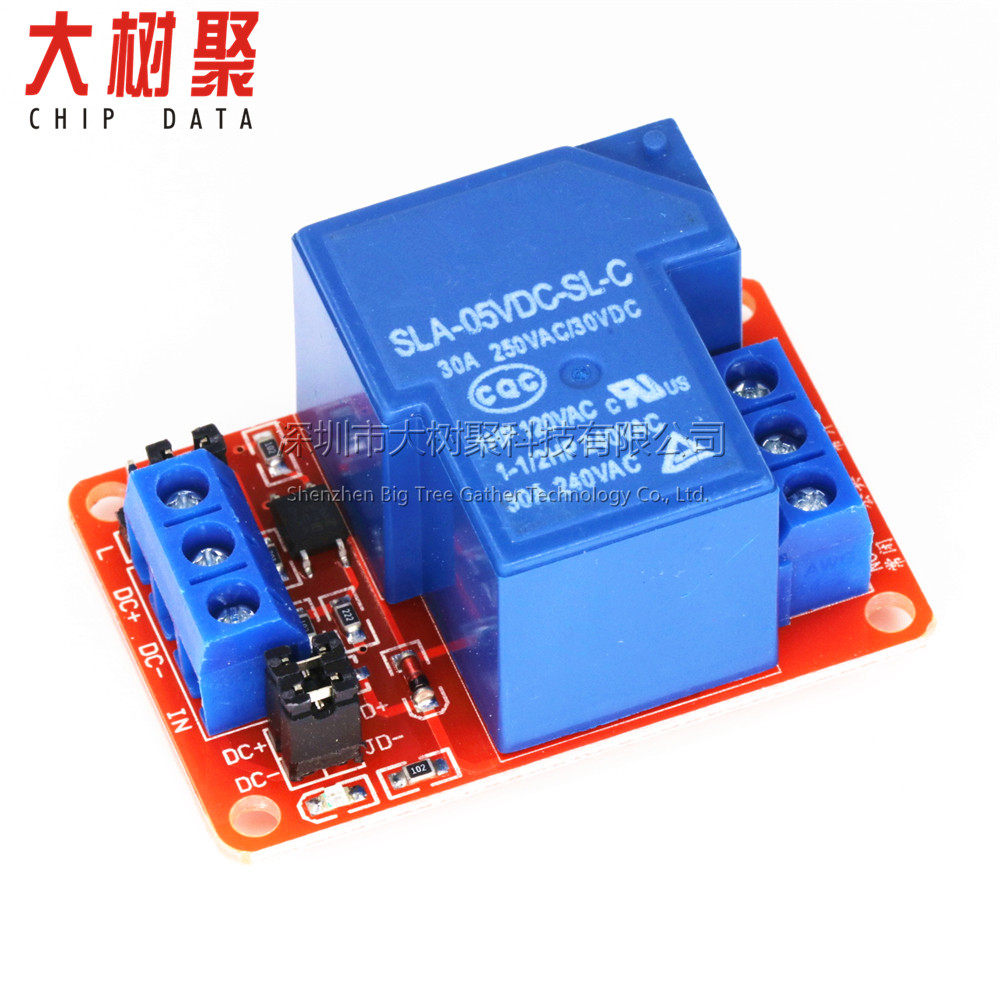

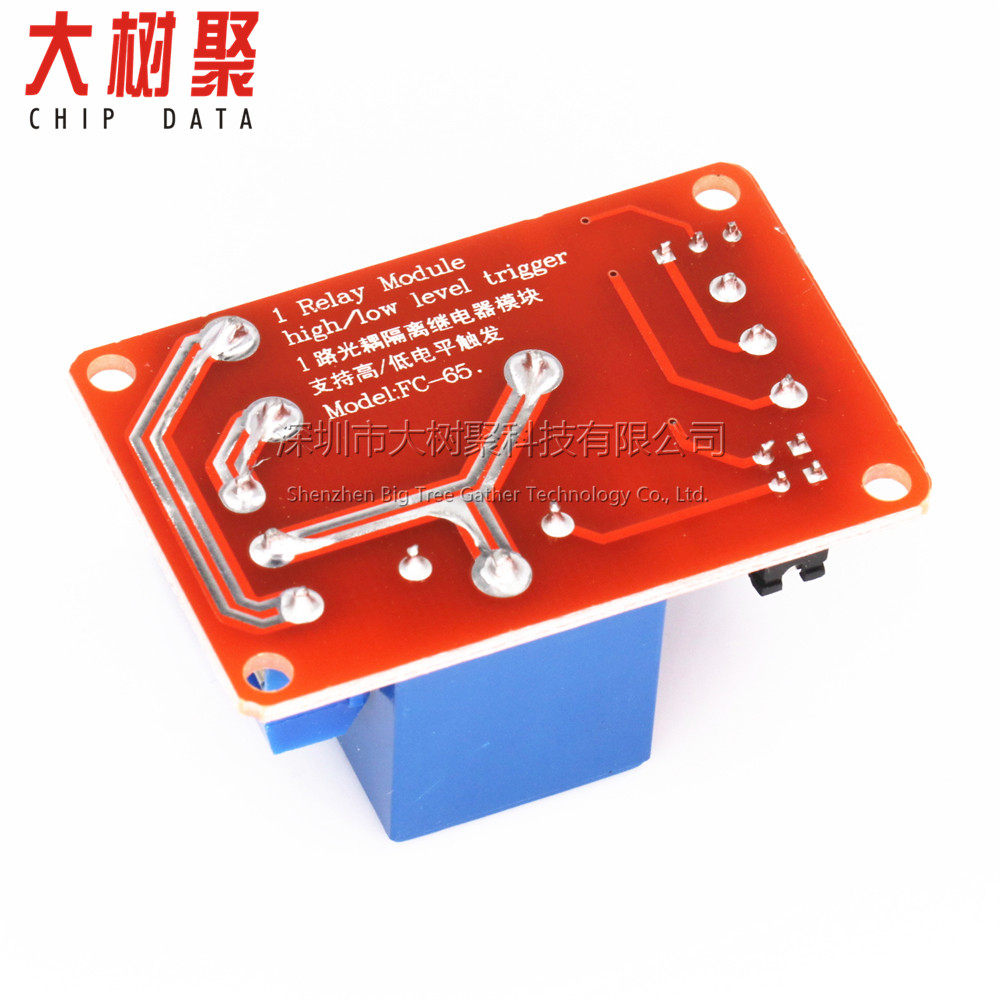

10. Частое начало (нет): реле часто начинаетсяПродукт мышления взгляды:Карта нижней поверхности продукта:Оболочка с поддержкой продукта: (Примечание: оболочка может быть установлена только для защитного эффекта, отверстия для винтов не правы)Продукт упакован с электростатическими мешками:
