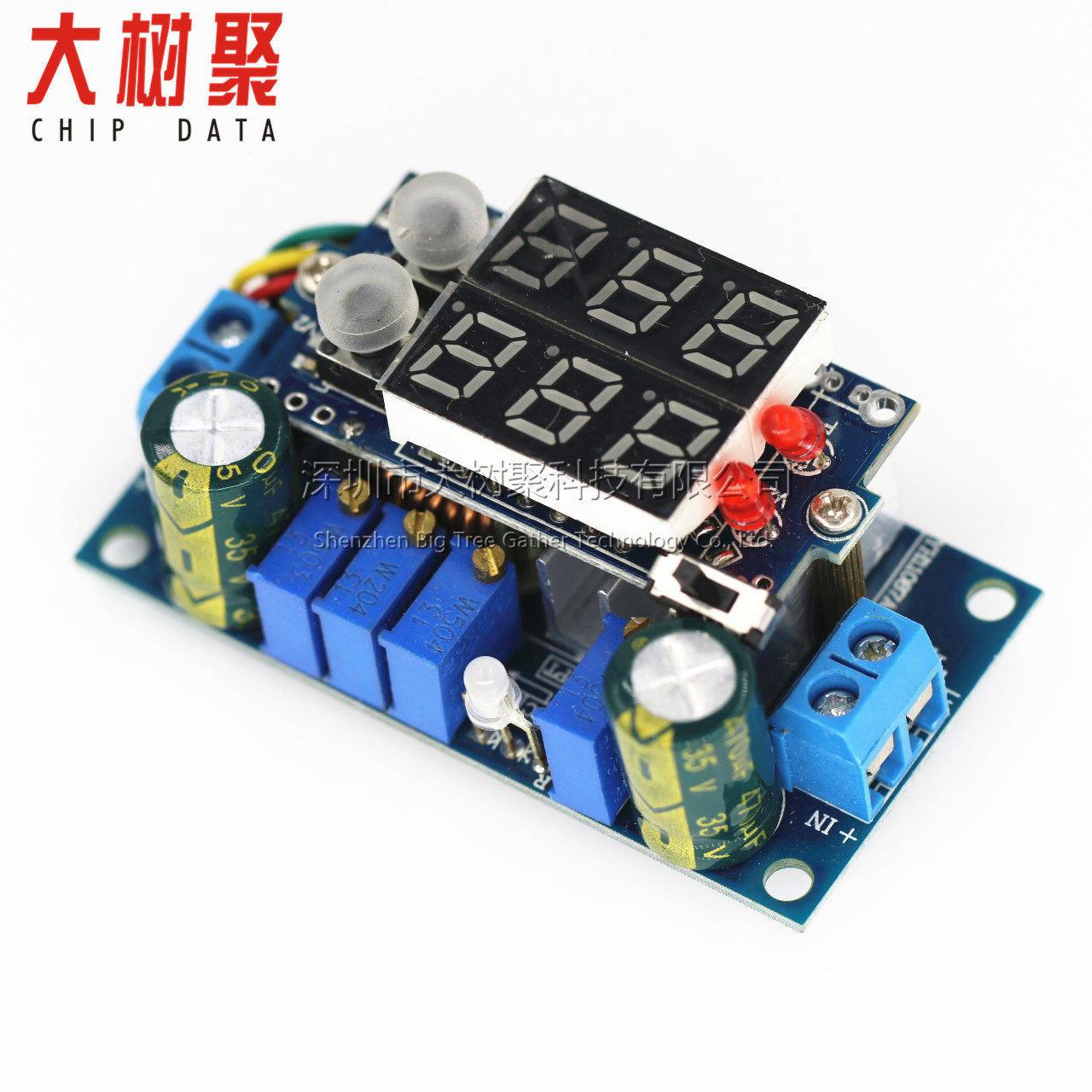

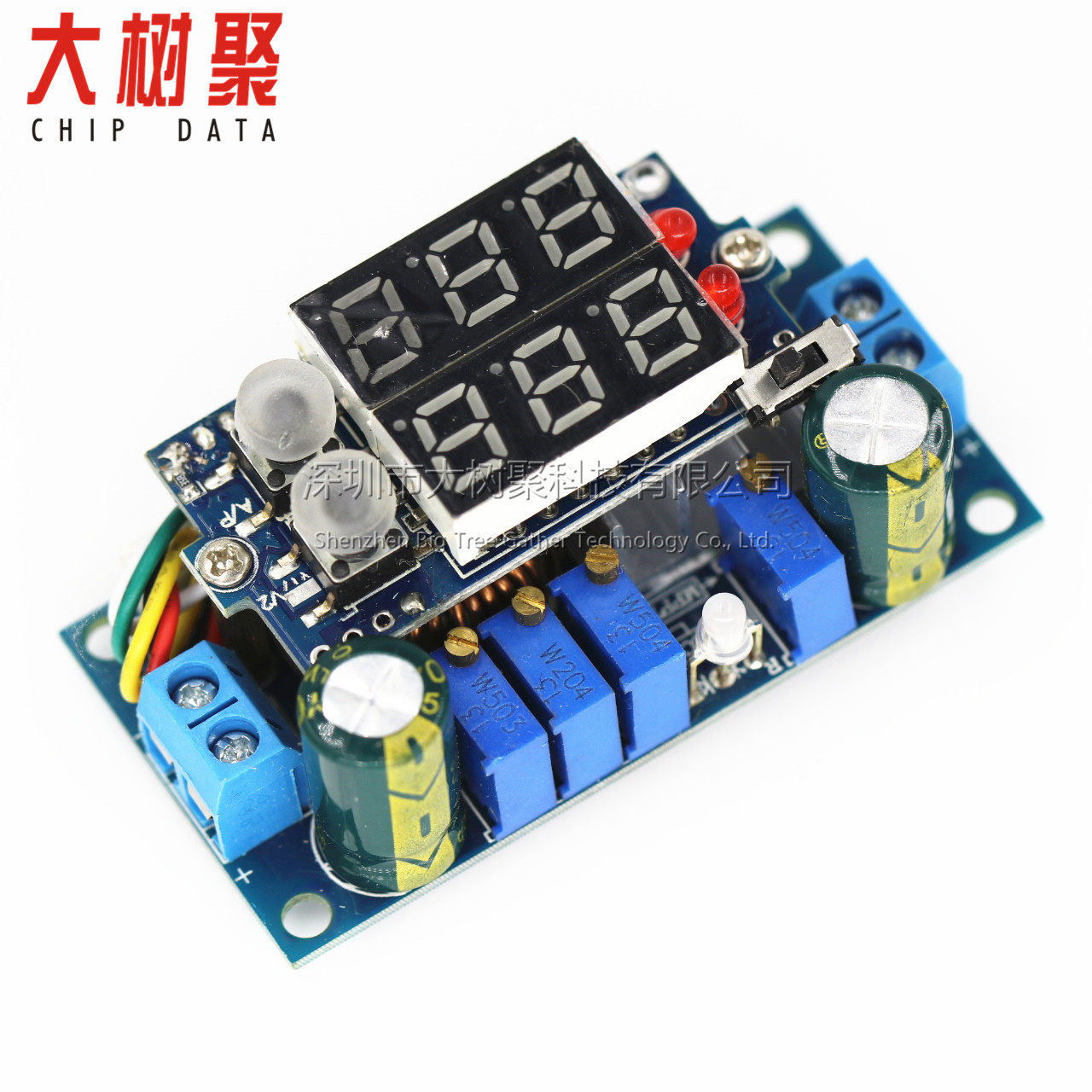

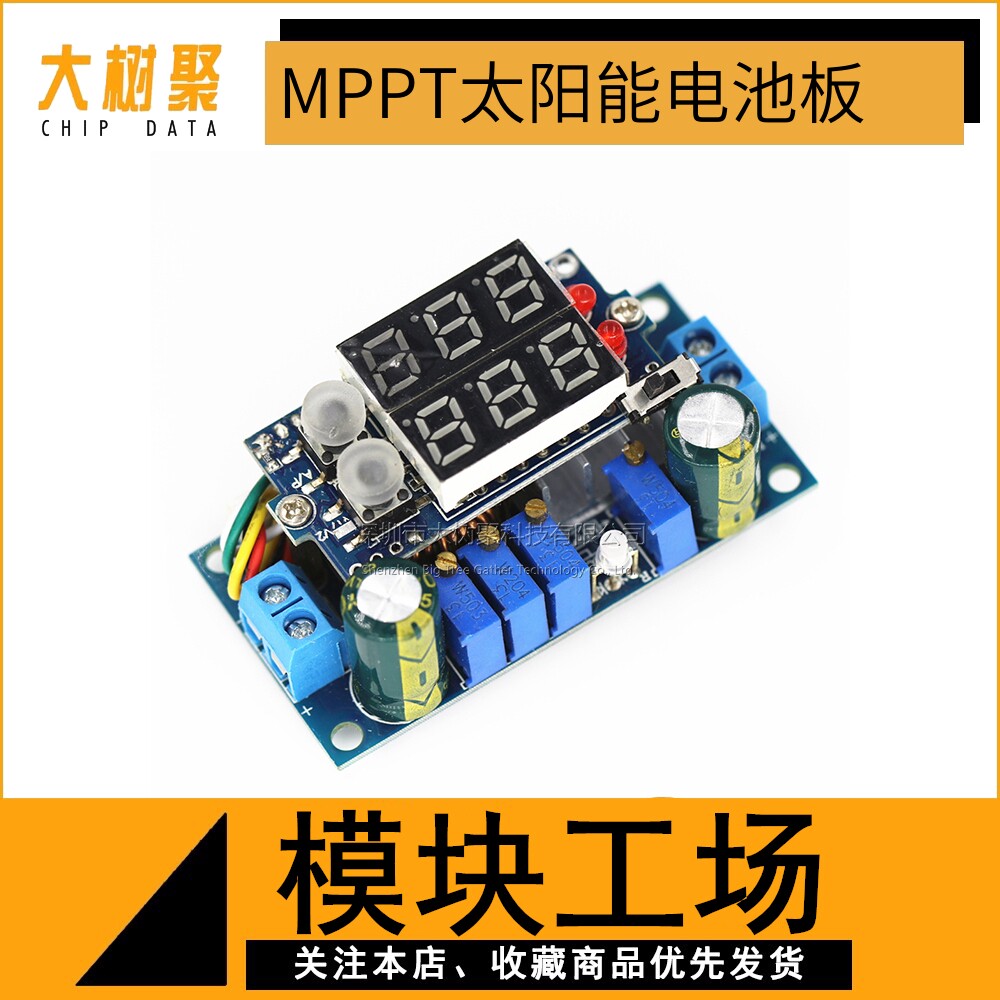

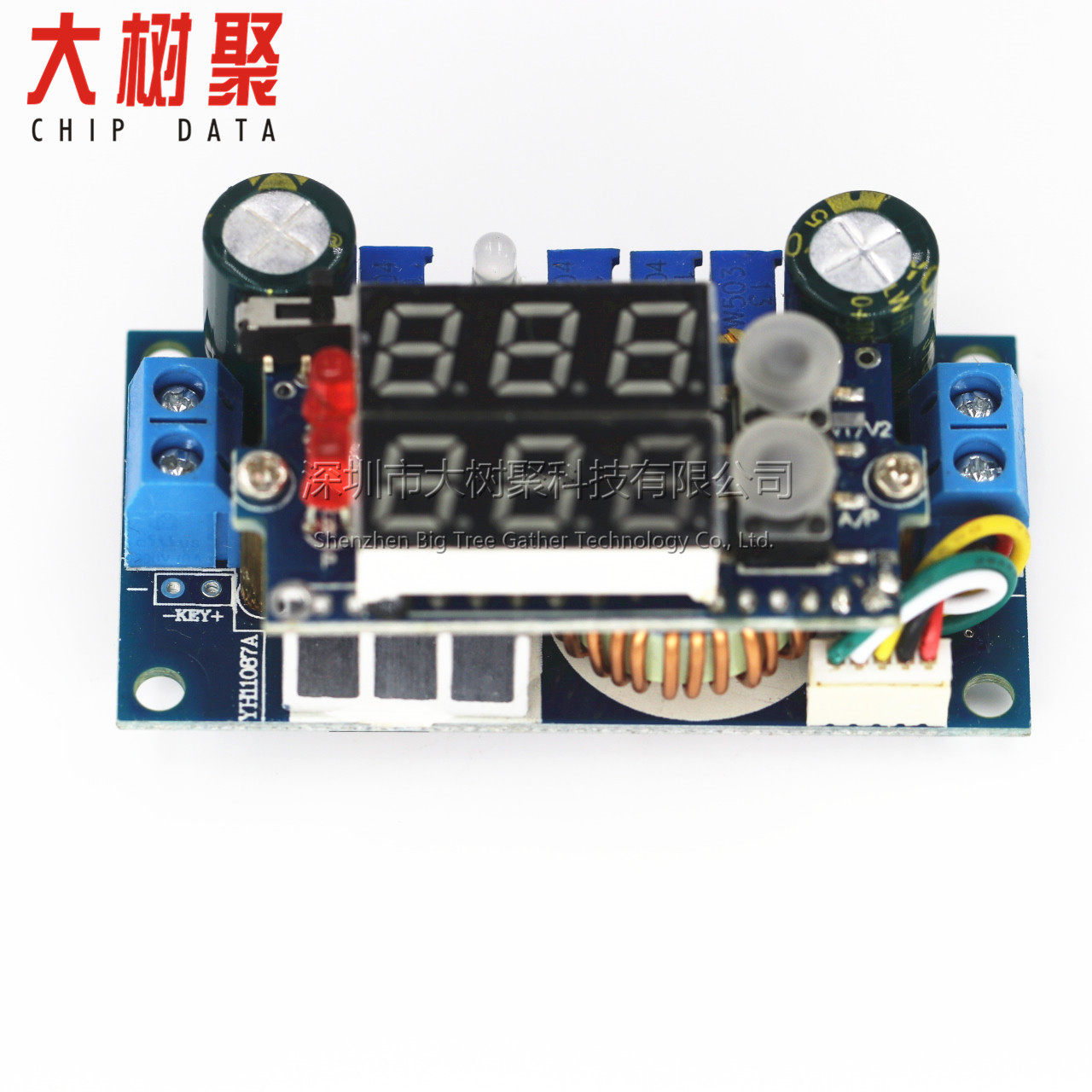

Панель солнечных элементов MPPS Controller 5A Номер DCDC показывает, что антигипертензивный модуль постоянный ток постоянного напряжения зарядка постоянного напряжения
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Новая прочность, 5A модуль постоянного постоянного напряжения 5A, модуль постоянного напряжения,С функцией MPPT,Зарядка аккумулятора солнечной панелью может удвоить ток зарядкиВышеуказанное, эффективно сокращает время зарядки и уменьшает объем солнечных батарей.Можно заряжать за батареи, литиевые батареи и т. Д., А также управлять огнями, чтобы облегчить состояние зарядки.Он может быть оснащен многофункциональной таблицей напряжения, входным напряжением, выходным напряжением, выходным током и выходной мощностью может отображаться интуитивно, что можно полностью использовать из мультиметра.Может использоваться в качестве модуля с высоким содержанием светодиода.
Параметры модуля:
Имя модуля:5Поток постоянного напряжения против напряжения MPPT
Модуль природа:Не -изоляционный антигипертензивный модуль (Buck)
Входное напряжение: 6-36V
Выходное напряжение:1,25-32V непрерывная регулировка,(Вывод 5 В по умолчанию.)
1,25-32V фиксированоПодача регулируемый выход
Диапазон настроек напряжения MPPT:6-36V
Постоянный постоянный диапазон тока:0.05-5A Рекомендуется длительный рабочий ток в пределах 3А
(Выходной постоянный ток составляет 3А)
Диапазон выходного поворота:0.01-5a (поворот тока составляет 0,3а)Текущий диапазон имеет небольшую ошибку из -за разницы в параметрах части.
Рабочая Температура:-40 ~+85 градусов
Частота работы:180KHz
Эффективность конверсии:Самые высокие 95%(эффективность связана с входным, выходным напряжением, током, разностью напряжения)))
Защита короткого замыкания:Да (установлено постоянное токовое значение ограниченного тока)
Супер температурная защита:Да (автоматически отключить вывод после ультра -темупературы)
Введите защиту против коннекции:Нет, (если вам нужно ввести строку диода)
Выходная защита от Anti -Anti -Irrigation:никто,Когда выход подключен к аккумулятору, вы должны добавить анти -анти -диод, в противном случае модуль будет сгорел!Помнить!(Если у вас есть позиция диода анти -анти -ирригации, вам нужно добавить его самостоятельно. Для метода см. Описание ниже.) Вы также можете выбрать идеальный диод нашего магазина. Потеря меньше и используется. Скорость солнечных батарей выше.
Инструкции по зарядке:При зарядке красный свет яркий, а зеленый свет полон.Метод обнаружения поворота является током.При использовании солнечных батарей для мощности ток зарядки солнечного часа также очень мал. Он ниже, чем ток поворотного стола, и он также включит зеленый свет, но в настоящее время он не полностью заполнен. Пожалуйста, обратите внимание на различать.Зарядный ток будет замечен более прямо с заряженной головой.
Метод установки:4 3 мм нити
Проводка:Проводная терминал (с выходом линии сварки, когда с оболочкой)В входе, вывод выхода
Размер модуля:Высотой 60 мм высотой 22 мм (исключая голову)
Примечание:Обнаружение тока модуля представляет собой обнаружение с низким уровнем.
Область применения:
1. DIY -стабилизированный источник питания напряжения с постоянным током.
2. Питание на вашем электронном устройстве.
3. Установите напряжение зарядки и ток зарядки для различных батарей, настройки батареи в соответствии с различными батареями напряжения и емкости, с функциями индикатора зарядки для облегчения состояния зарядки.
4. Используйте солнечные батареи, чтобы питать мощность для зарядки различных батарей и для создания функций MPPT, что может улучшить ток зарядки более чем вдвое.Принесение постоянной функции тока может предотвратить зарядку аккумуляторов и эффективно защитить батарею.
5. Водить светодиоды с высокой мощностью, можно свободно заряжать и объединить,
6. В качестве источника питания питания питания для вашего мобильного телефона или различных цифровых продуктов.
Инструкции:

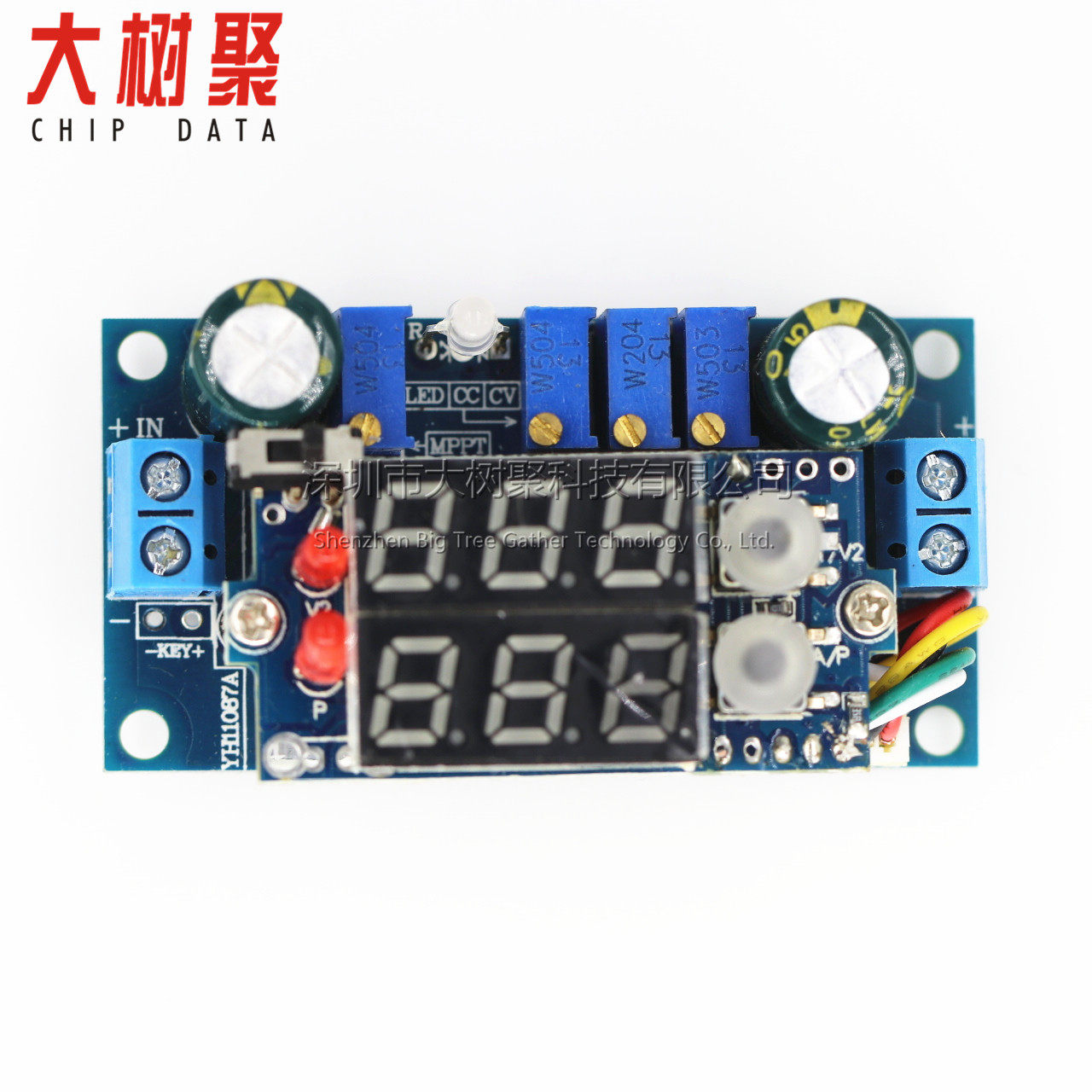

Методы для установки напряжения, тока и включения света: (см. Рисунок выше)
Если модуль не имеет выходного напряжения, сначала отрегулируйте установку MPPT по потенциометре по часовой стрелке до выхода напряжения.
1. Установите выходное напряжение:Согласно значению напряжения зарядки аккумулятора, которую вы хотите заряжать, или значение напряжения светодиода, отрегулируйте потенциометр постоянного напряжения (CV), установите выходное напряжение на необходимое напряжение.(При обстоятельствах отсутствия нагрузки)
2. Установите текущие инструкции ротора:После установки выходного напряжения отрегулируйте потенциометр CC примерно на 20 кругов в течение времени и используйте многометровый вывод шестерни 20A с короткими шестернами, отрегулируйте потенциометр CC на ток, который необходимо включить, а затем отрегулируйте потенциометр поворотного стола. Зеленый свет.
3. Установите постоянное текущее значение:После регулировки тока поворотного света,Универсальная таблица 20A Текущий файл по -прежнему является коротким, ((Прямые провода с напряжением и измерителем тока могут быть короткими выводом) Потенциометр CC регулируется на текущее значение, которое вам необходимо установить.(Когда выходной ток устанавливается с помощью метода короткого связки, фактический ток зарядки будет меньше, чем ток настройки коротких настройки. Аккумулятор для питания для получения выхода для получения выхода. Установите выходной ток.Полем
ПРИМЕЧАНИЕ. Напряжение постоянного тока выше 1,25 В, в противном случае функция постоянного тока не удастся.
4. Установите значение напряжения MPPT:
A. Методы, установленные на регулируемом источнике питания напряжения напряжения: отрегулируйте регулируемый источник питания напряжения напряжения к значению напряжения (например, 18 В), и выход не подключает нагрузку. Когда модуль имеет выходное напряжение, против часовой стрелки. MPPT MPPT против часовой стрелки MPPT против часовой стрелки является MPPT против часовой стрелки MPPT. Установите критическую точку потенциометра на выходное напряжение.
B. Используйте солнечные батареи для непосредственного установки: Введите солнечную панель напрямую, установите выходное напряжение с нагрузкой, немного света на солнечной пластине и выходной нагрузкой.Мультиметр измеряет выходное напряжение солнечной панели (вырезанная на входное отображение напряжения с помощью счетчика напряжения) и отрегулируют напряжение потенциометра MPPT до напряжения солнечной панели до максимального напряжения точки мощности.(Фактическое максимальное напряжение точки мощности солнечной панели будет ниже, чем номинальное напряжение. Например, солнечная панель 18 В, максимальная точка питания будет около 17,5 В.Полем
Вы также можете отрегулировать значение MPPT, измеряя выходной ток, потяните мультиметровую передачу тока между выходом и нагрузкой (переключатель на ток на ток дисплей) и отрегулировать потенциометр MPPT до тех пор, пока выходной ток до максимального значения.
ПРИМЕЧАНИЕ. При использовании солнечных панелей для непосредственной регулировки значения MPPT, когда мощность солнечной панели больше, чем мощность нагрузки, сначала защитите немного света на слишком свете, чтобы уменьшить мощность солнечной панели, чтобы значение MPPT могло отрегулировать.
