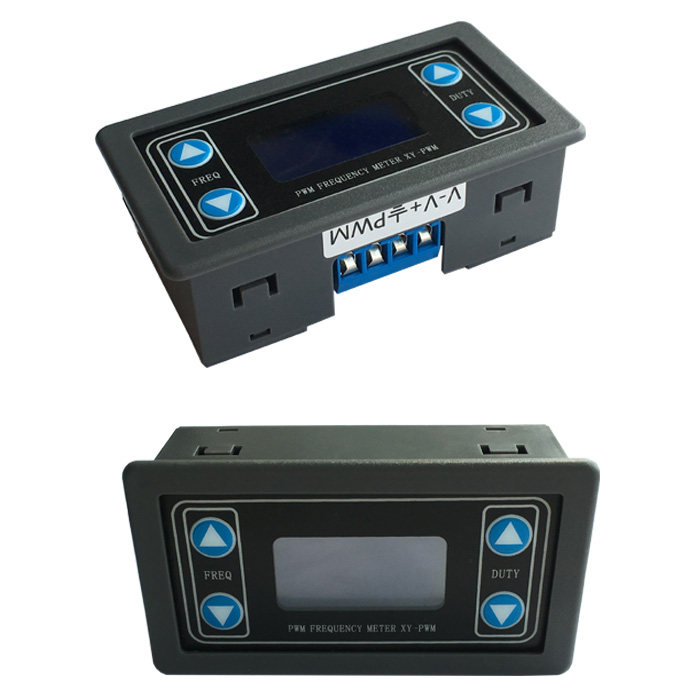

Корпус ШИМ, частота импульсов, рабочий цикл, регулируемый модуль, прямоугольная волна, генератор сигналов прямоугольной формы XY-PWM
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Оболочка, Без оболочки |
PWMЦикл рабочего времени импульса, регулируемый модульный генератор сигналов прямоугольной волны квадратной волны
Основные модуль:

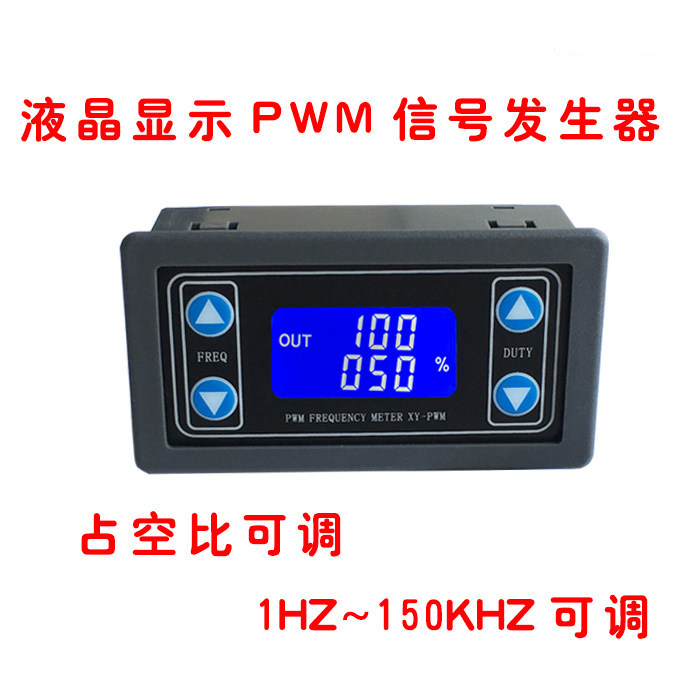

1. С Shell LCDЖК -дисплей частота и рабочего цикла, очень ясно, PWMВыход может установить частоту и коэффициент пошлина соответственно;
2.Широкий частотный диапазон и высокая точность;
3.Доступна последовательная связь
1. Описание модуля
PWMВыход, частота и рабочий цикл могут быть установлены отдельно;
Частота делится на четыре диапазона, автоматическое переключение:
1. XXX(нет десятичной точки): Минимальная единица1Hz, диапазон значений1Hz~999HzПредметы
2. X.XX(Время на 100 пунктов). Наименьшая единица0.01Khz, диапазон значений1.00Khz~9.99KhzПредметы
3. XX.X(десятичная точка до десятого места): Минимальная единица0.1Khz; Диапазоны10.0KHz~99.9KHz
4. X.X.X (Десятичная точка составляет десять и сотни): Минимальная единица1Khz; Диапазоны1KHz~150KHz
e.g. Частотный дисплей:100 выражатьPWMвывод100Hzпульс;
1.01 выражатьPWMвывод1.01Kпульс;
54.1 выражатьPWMвывод54.1KHzпульс;
1.2.4выражатьPWMвывод124KHzпульс;
Диапазон значений рабочего цикла:0~100%Предметы
Все параметры настроек урегулированы и сохраняются.

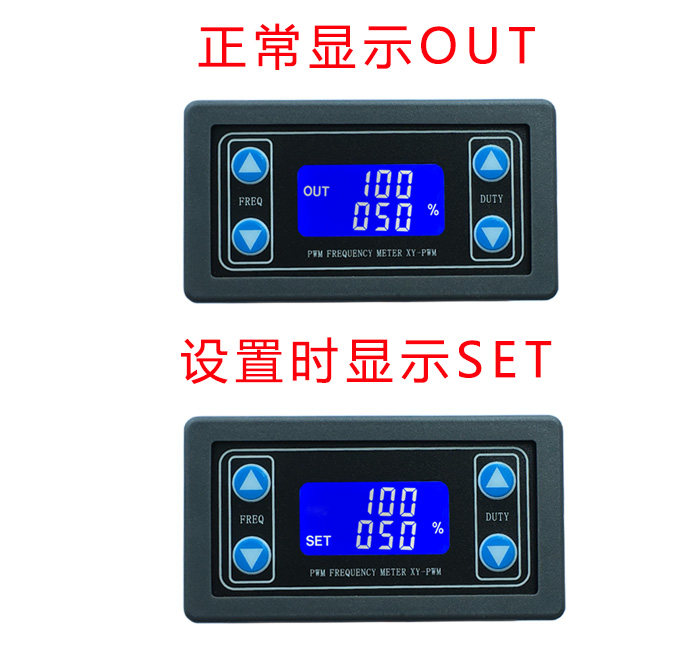

2. Настройка параметров

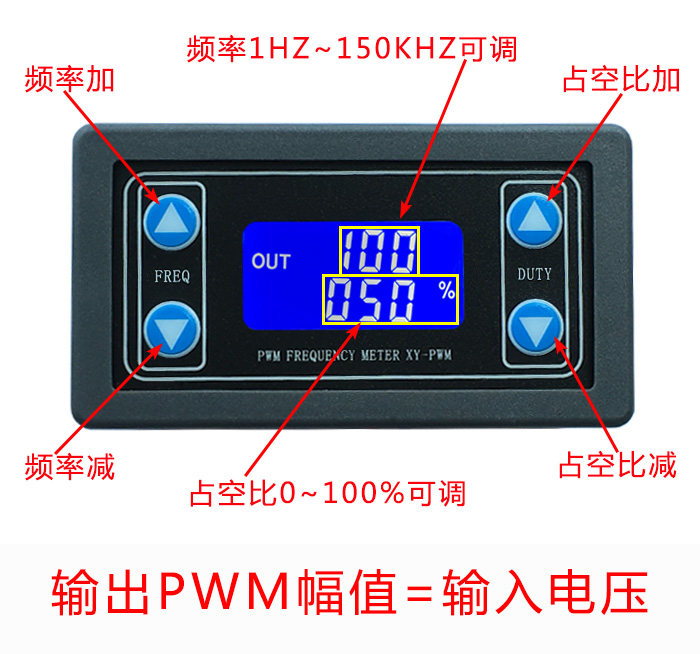

Модуль есть4Независимые ключи используются для установления частоты и соотношения обязательств, поддерживая краткосрочное нажатие (увеличение или уменьшение одного блока) и длительного давления (быстрое увеличение или уменьшение). Это очень просто. Установите автоматическое сохранение после установки параметра.
3. Параметры модуля:
1.Рабочее напряжение:3.3~30VПредметы
2.Диапазон частот:1Hz~150KHzПредметы
3.Точность частоты: Точность в каждом диапазоне2%о;
4.Допустимая нагрузка сигнала: Выходной ток может быть5~30maо;

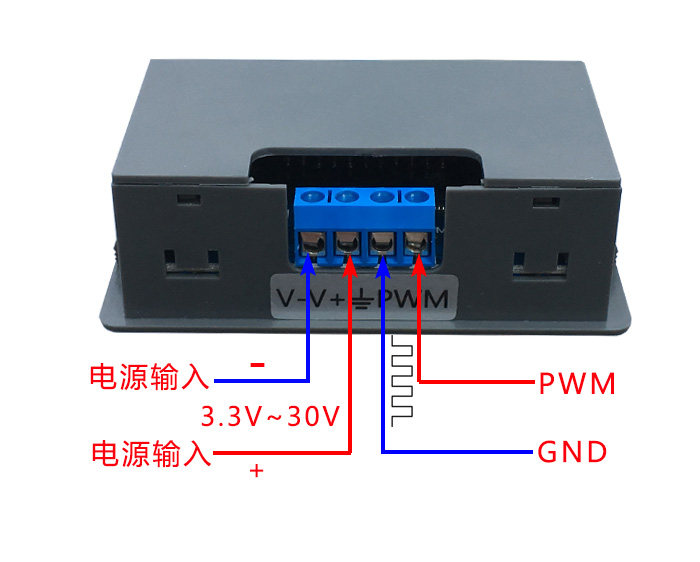

5.Выходная амплитуда:PWMЗначение амплитуды равно напряжению источника питания;
6.Температура окружающей среды:-20~+70℃.
4. Область применения:
1.Используется в качестве генератора сигналов прямоугольной формы для генерации сигналов прямоугольной формы для экспериментальных разработок;
2.Сигнал квадратной волны, используемый для генерации драйвера контроллера;
3.Генерирует регулируемые импульсы дляMCUиспользовать;
4.Генерация регулируемых импульсов для управления связанными цепями (PWMТакие приложения, как затемнение и регулирование скорости).
5. Серийный контроль(Одиночная машинаTTLУровень коммуникации)
Стандарты связи:9600 bpsПозиция данных :8
Останавливаться :1
Контрольная цифра :none
контроль потока :none
1, настраиватьPWMчастота
“F101”:Установить частоту на101 HZ (001~999)
“F1.05”:Установить частоту на1.05 KHZ (1.00~9.99)
“F10.5”:Установить частоту на10.5KHZ (10.0~99.9)
“F1.0.5”:Установить частоту на105KHZ (1.0.0~1.5.0)
2. настраиватьPWMРабочий цикл
“DXXX”:настраиватьPWMРабочий циклXXXПредметы(001~100)
НапримерD050,настраиватьPWMКоэффициент занятия50%
3. Прочитайте параметр настройки
отправлять“read”Строка, прочитайте параметры настройки.
Успешная настройка возвращает:DOWNПредметы
Если настройка не удалась, верните:FALL.
