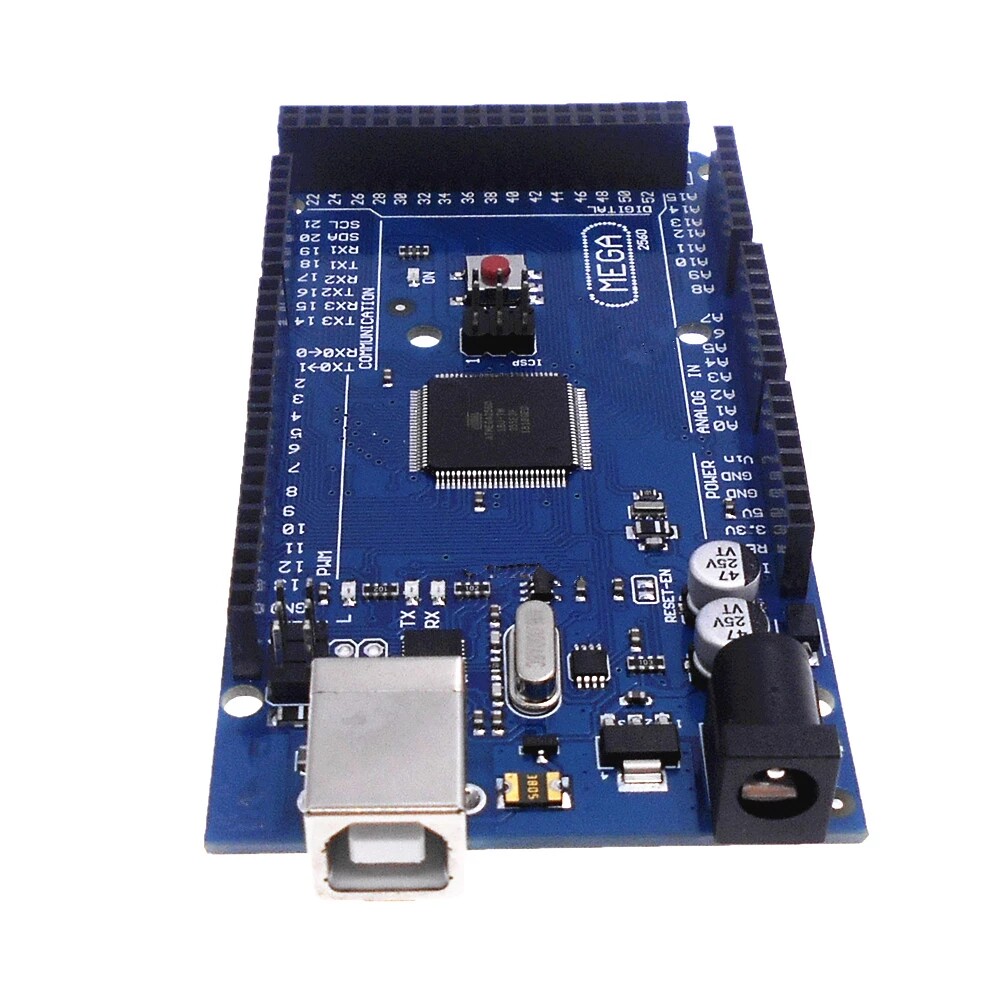

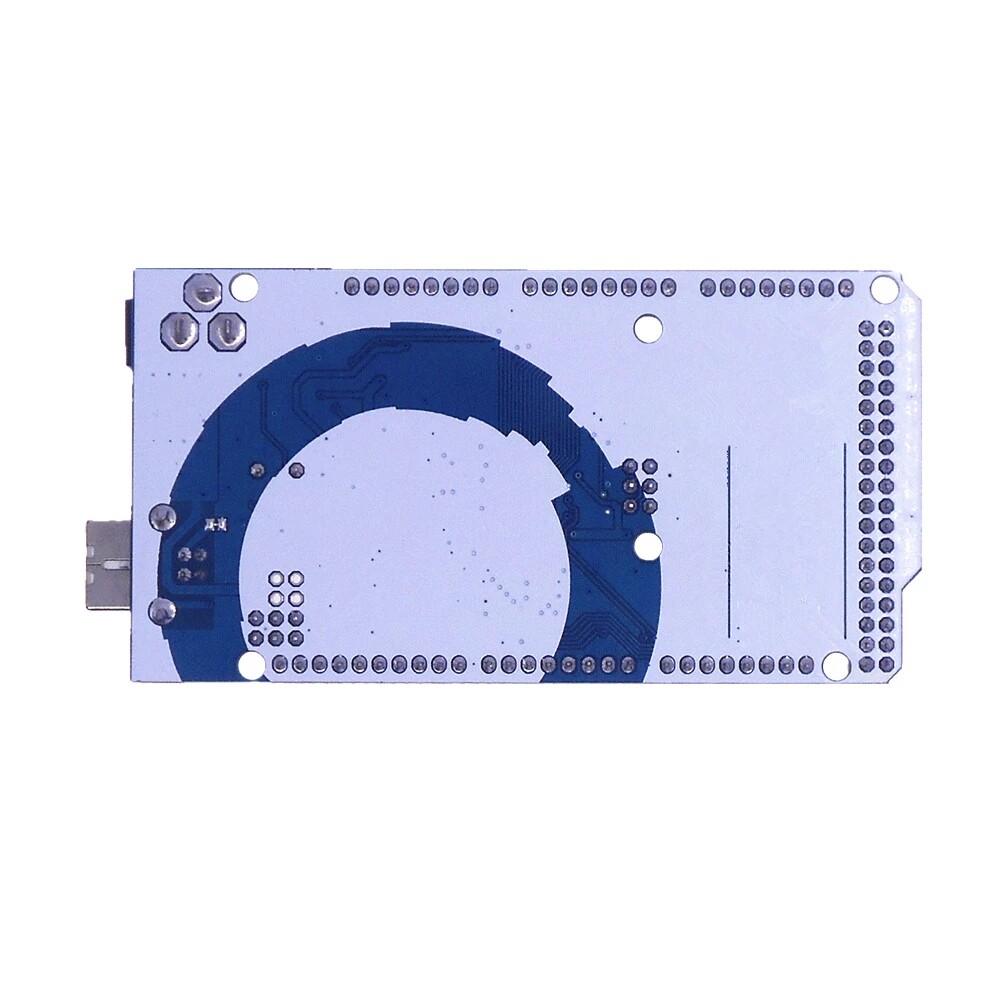

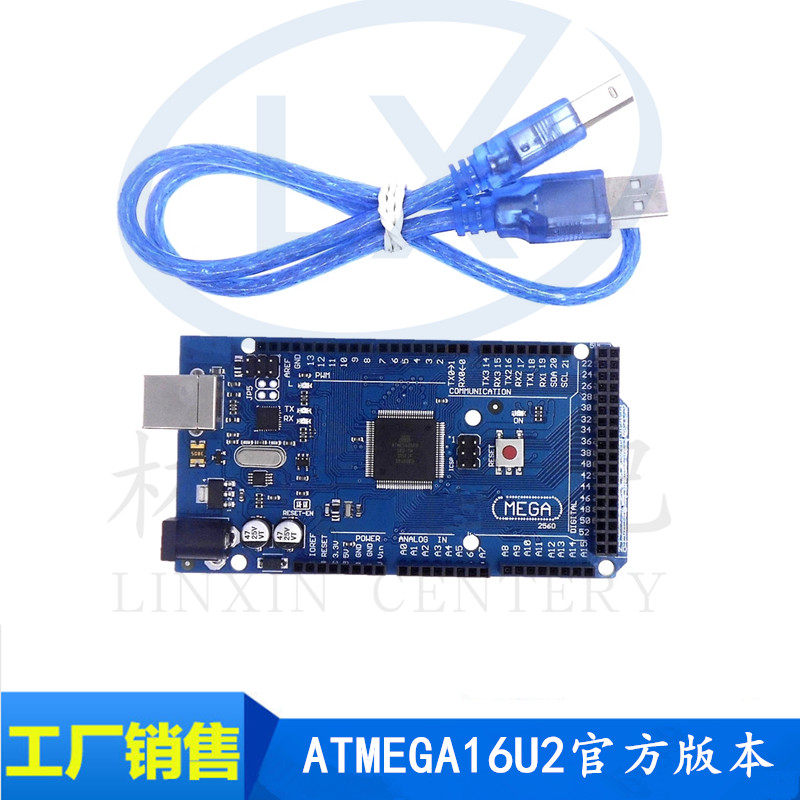

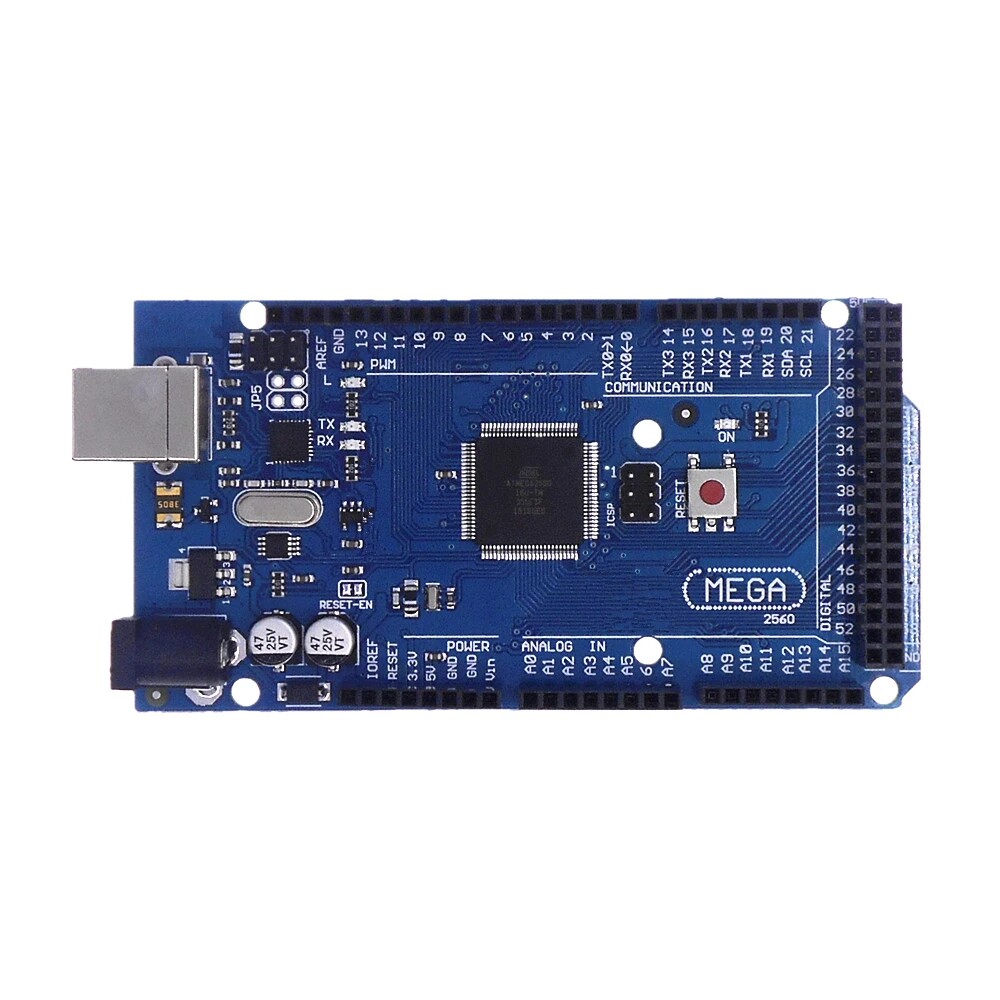

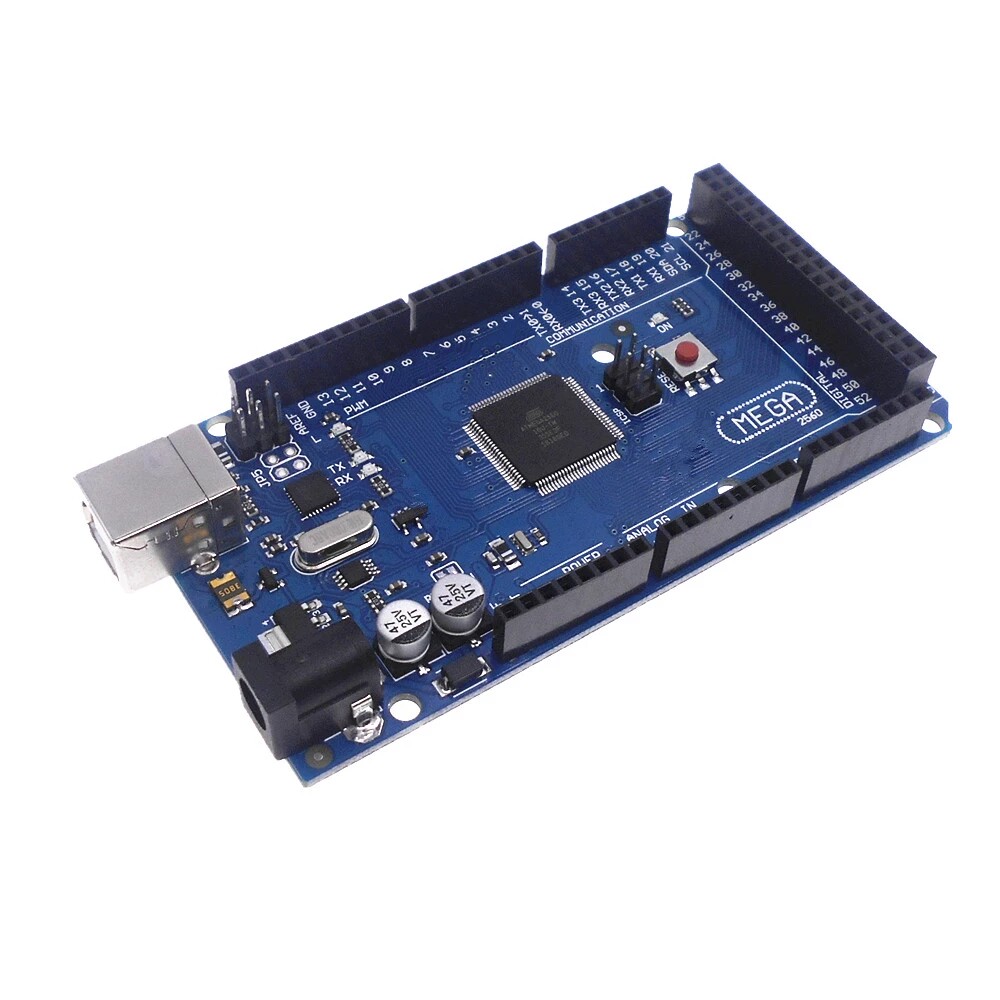

Iteaduino Mega2560 R3 Development Board (официальная версия 2012 года, Atmega16u2,),),),),),),),),),),),)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Без линии
- Линия
| Проволока: | Линия, Без линии |
Версия MEGA2560 2012 R3 - последняя версия контроллера Mega Series. Разница от версии 2011 года заключается в следующем:
1ATMEGA16U2Замена чипа 2011 версияATMEGA8U2В удвоении пропускной способности ISP Flash, что удобно для более мощных функциональных потребностей в расширении и разработке.В дополнение к предоставлению традиционных функций USB для последовательных портов, ATMEGA16U2 также может позволить пользователям программировать и определять другие функции сами по себе, такие как конфигурация портов USB в мышь, клавиатуру, джойстик игры, камера и т. Д. Объявляет о конкретных планах реализации.
2. Внешний интерфейс добавляет SDA и SCL на основе версии 2011 года (расположенной на левой стороне AREF).Интерфейс IOREF может быть предоставлен для щита для ссылки на напряжение.И для будущей серии совместимости продуктов, возьмите порт на левой стороне IOREF.
3. Схема Thereset улучшается по сравнению с версией 2011 года.Предотвратить неожиданный сброс сброса, сброс сброса более стабилен.
Введение в Mega:
MEGA -это плата разработки микро -контроллера с ATMEGA2560 в качестве ядра. Она имеет 54 набора ввода/вывода цифрового ввода -вывода (из которых 14 групп можно использовать для вывода ШИМ), 16 групп входных терминалов коэффициента моделирования, 4 группы Uardware Serial Ports), используйте кристаллический генератор 16 МГц.Поскольку у него есть загрузчик, вы можете загрузить программу непосредственно через USB без необходимости передавать других внешних авторов.Часть источника питания может быть предоставлена непосредственно USB или использует адаптер и аккумулятор AC-CO-DC в качестве внешнего источника питания.
Сущность
Силовая дизайн
Существует два варианта системы питания MEGA, а USB имеет непосредственное питание или внешний источник питания.Выбор источника питания будет автоматически переключаться.Адаптер или аккумулятор от переменного тока может быть выбран из внешнего источника питания. Диапазон экстремального напряжения этой платы управления составляет 6 В ~ 12 В, но если предоставленное напряжение меньше 6 В, порт ввода/вывода может не быть предоставлен до 5 В Напряжение, поэтому не произойдет неудача. Стабильность; если предоставленное напряжение больше 12 В, устройство напряжения напряжения может возникнуть после защиты от тепловой защиты, и это с большей вероятностью повредит мега.Следовательно, рекомендуемая операция составляет 6,5 ~ 12 В, а рекомендуемый источник питания составляет 7 В или 12 В.
Summary
Microcontroller | ATmega2560 |
Operating Voltage | 5V |
Input Voltage (recommended) | 7-12V |
Input Voltage (limits) | 6-20V |
Digital I/O Pins | 54 (of which 15 provide PWM output) |
Analog Input Pins | 16 |
DC Current per I/O Pin | 40 mA |
DC Current for 3.3V Pin | 50 mA |
Flash Memory | 256 KB of which 8 KB used by bootloader |
SRAM | 8 KB |
EEPROM | 4 KB |
Clock Speed | 16MHz |
