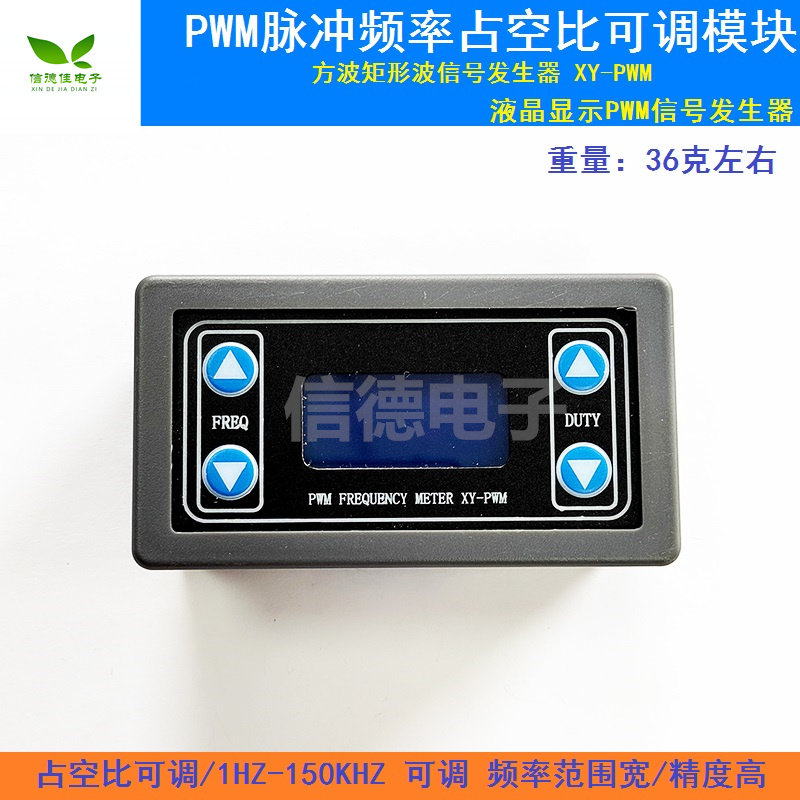

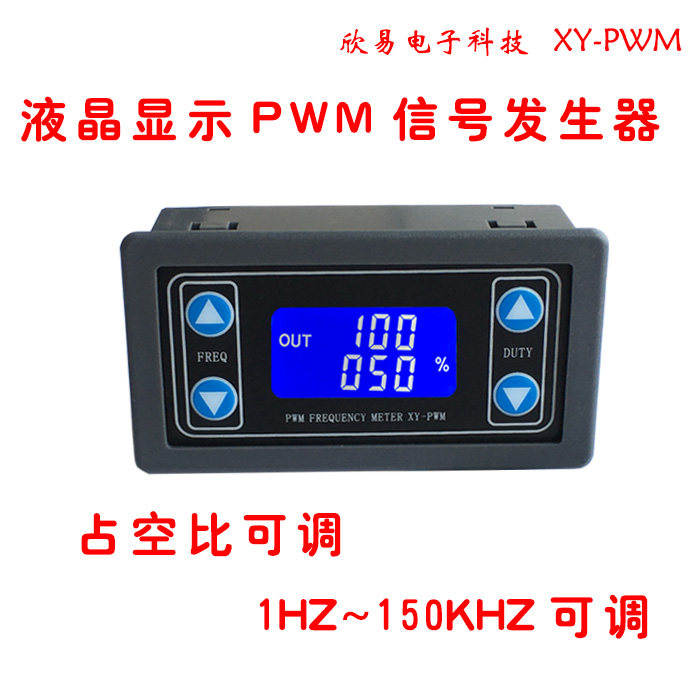

Регулируемая частота импульса генератор прямоугольных сигналов
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
PWMЦикл рабочего времени импульса, регулируемый модульный генератор сигналов прямоугольной волны квадратной волны
Основные модуль:

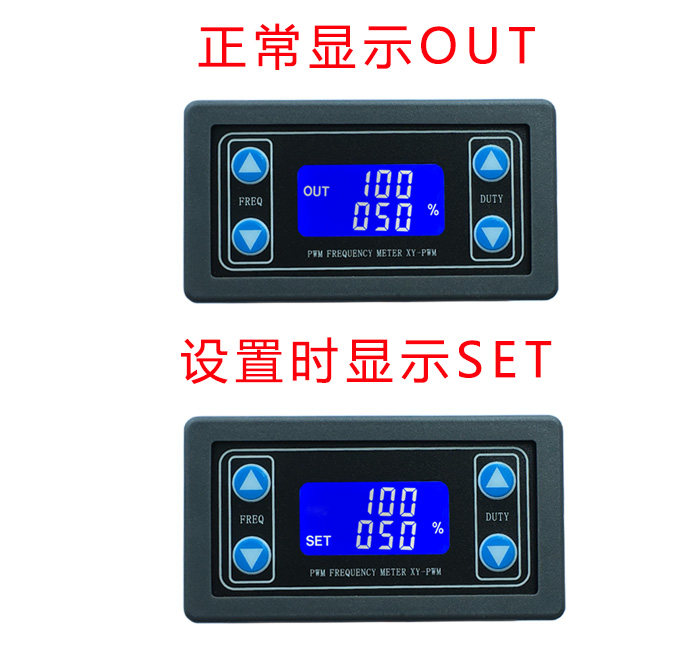

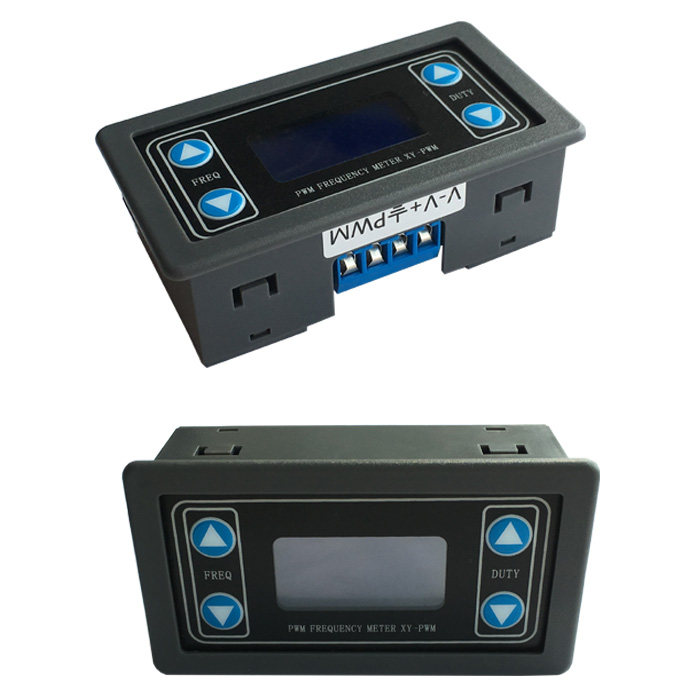

1. С Shell LCDЖК -дисплей частота и рабочего цикла, очень ясно, PWMВыход может установить частоту и коэффициент пошлина соответственно;
2.Частотный диапазон широкий, а точность высока;

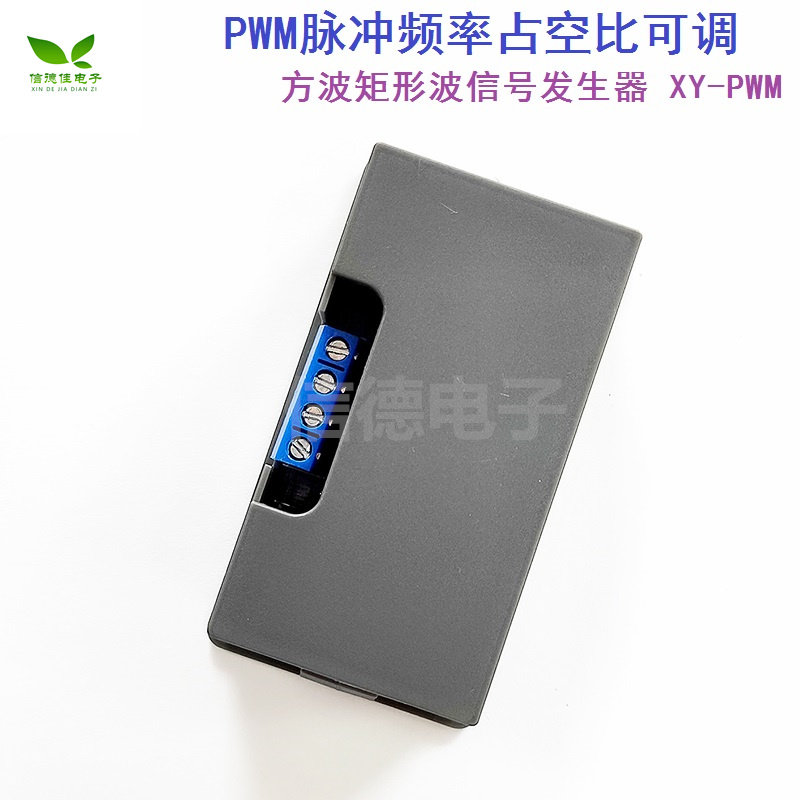

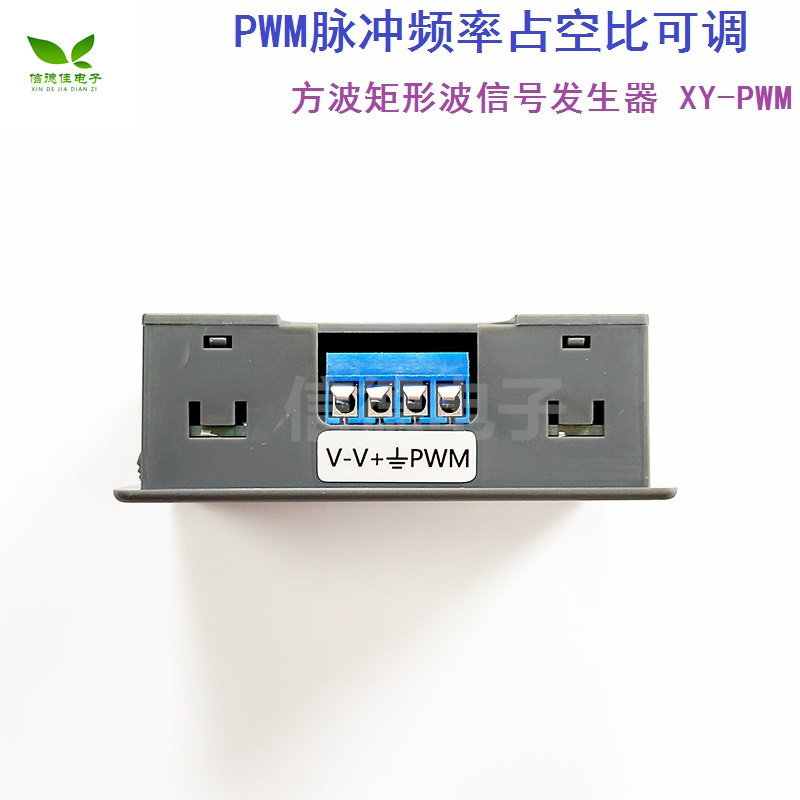

3.Кабельная связь
1. Описание модуля
PWMВыход, вы можете установить отношение частоты и пошлина;
Частота делится на четыре диапазона, автоматическое переключение:
1. XXX(Не маленькое число): Наименьшее устройство1Hz, Диапазоны1Hz~999HzПредметы
2. X.XX(Время на 100 пунктов). Наименьшая единица0.01Khz, Диапазоны1.00Khz~9.99KhzПредметы
3. XX.X(Десятичная точка на десять): Наименьшее устройство0.1Khz;;объем10.0KHz~99.9KHz
4. X.X.X (Десятичная точка составляет десять и сотни): Наименьшее устройство1Khz;;объем1KHz~150KHz
e.g. Частотный дисплей:100 выражатьPWMВыход100HzПульс;
1.01 выражатьPWMВыход1.01KПульс;
54.1 выражатьPWMВыход54.1KHzПульс;
1.2.4выражатьPWMВыход124KHzПульс;
Объем рабочего цикла:0~100%Предметы
Все параметры настроек урегулированы и сохраняются.
Настройки параметров

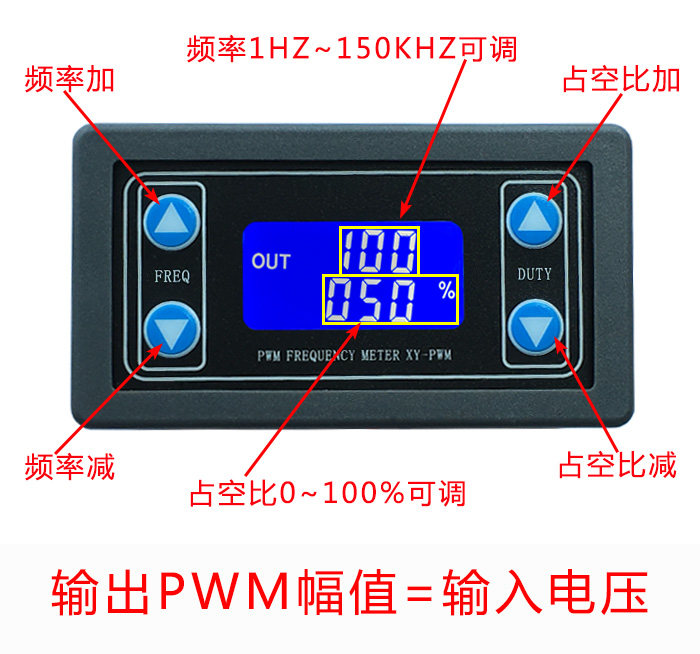

Модуль есть4Независимые ключи используются для установления частоты и соотношения обязательств, поддерживая краткосрочное нажатие (увеличение или уменьшение одного блока) и длительного давления (быстрое увеличение или уменьшение). Это очень просто. Установите автоматическое сохранение после установки параметра.
3. Параметры модуля:

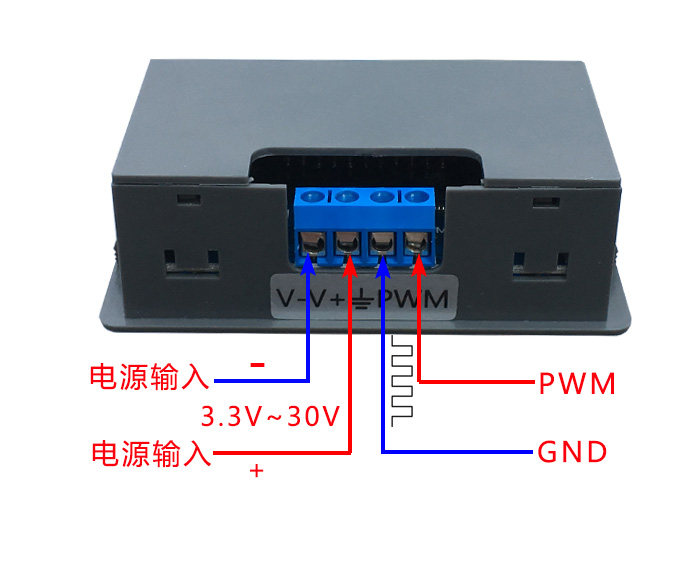

1.Рабочее напряжение:3.3~30VПредметы
2.Диапазон частот:1Hz~150KHzПредметы
3.Точность частоты: точность в каждом диапазоне2%о;
4.Емкость нагрузки сигнала: выходной ток может5~30maо;
5.Выходная амплитуда:PWMЗначение амплитуды равно напряжению источника питания;
6.Температура окружающей среды:-20~+70℃.
4. Сфера применения:
1.Используйте в качестве генератора сигналов квадратной волны для генерации сигналов квадратных волн для экспериментального развития и использования;
2.Сигнал квадратной волны, используемый для генерации драйвера контроллера;
3.Генерировать импульсы, для снабженияMCUиспользовать;
4.Генерировать регулируемые импульсы и управлять цепями (PWMПрименение, такое как скорость освещения и регулировка).
5. Серийный контроль(Одиночная машинаTTLУровень коммуникации)
Стандарт связи:9600 bpsПозиция данных :8
Останавливаться :1
Контрольная цифра :none
Управление потоком :none
1, настраиватьPWMЧастота
“F101”:Установить частоту на101 HZ (001~999)
“F1.05”:Установить частоту на1.05 KHZ (1.00~9.99)
“F10.5”:Установить частоту на10.5KHZ (10.0~99.9)
“F1.0.5”:Установить частоту на105KHZ (1.0.0~1.5.0)
2, настраиватьPWMРаботник
“DXXX”:настраиватьPWMКоэффициент занятияXXXПредметы(001~100)
НапримерD050,настраиватьPWMКоэффициент занятия50%
3, Прочитайте параметр настройки
отправлять“read” string, прочитайте параметры настройки.
Установите успешный возврат:DOWNПредметы
НАСТРОЙКА НАСТРОЙКА НЕОБХОДИМОСТЬ:FALLСущность
