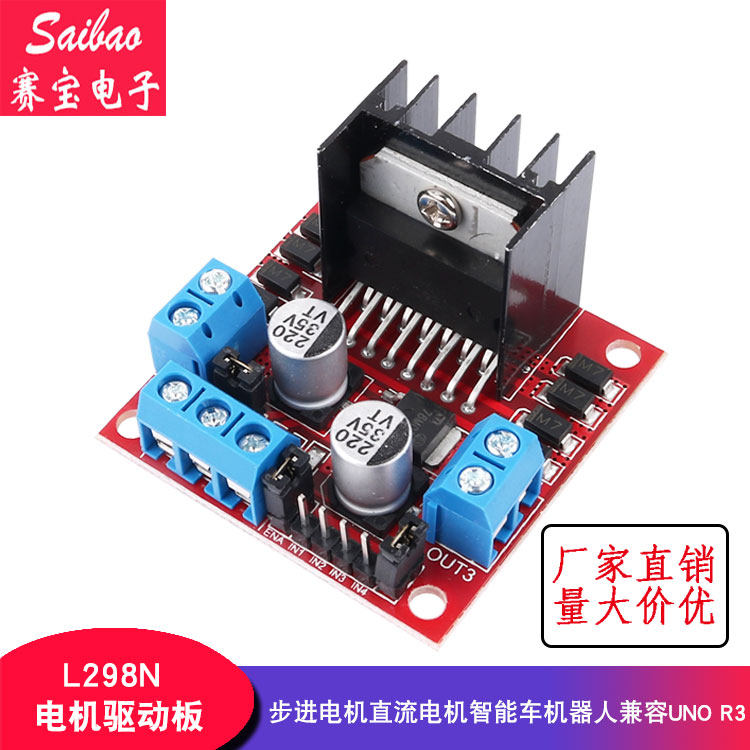

L298N Модуль двигателя шаг вперед двигатель DC Motor Smart Car Robot Совместимый с Uno R3
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
L298N_ Electric Drive Module_ee Program Book: Http: //pan.baidu.com/s/1camme
Демонстрационное видео:http://v.ku6.com/show/jdltz-watzp-434o6_7teg...html?nr=1&st=1_9_4_1&nr=1
L298N модуль модуля мотоцикла STEP MOTOR SMART CAR ROBOT Arduino может водить два двигателя
Скачать
L298n_ Electric Drive Module_ee Program Bookhttp://wenku.baidu.com/view/bb2431ed941ea76e58fa04f7.html
Гоночная моторная ссылка:http://item.taobao.com/item.htm?spm=0.0.nki9lc&id=21941975514
L298N Модуль водитель традиционный 28byj Step Motor:
28byj-48 Step MotorСвязь:http://item.taobao.com/item.htm?spm=a1z10.3.w1017627085.19.nbkazl&id=19611670763&
Совет по развитию Uno R3Связь:http://shop59543443.taobao.com/search.htm?search=y&keyword=R3&lowPrice=&highPrice=&v=1
Меры предосторожности:

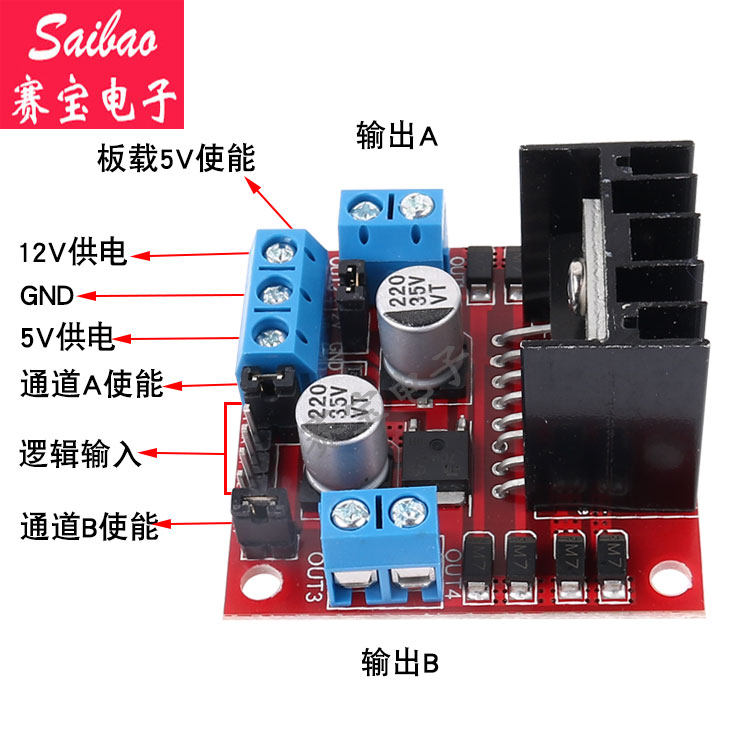

1. При напряжении вашего драйвера (Идентификация на рисунке выше представляет собой вход 12 В, фактический приемлемый диапазон ввода составляет 7-12 В) Для 7 В
-12V, вы можете включить блок питания 5V логики, который можно перенести. Когда используется источник питания 5 В,+5 В на интерфейсе
Не входите в напряжение, но это может привести к напряжению 5 В для внешнего использования.(Это обычное приложение!)
2. Когда напряжение драйвера превышает 12 В, меньше, чем равное 24 В (Руководство по чипсу может поддерживать 35 В, но в соответствии с Священными Писаниями
Экспертиза, как правило, 298 консервативного применения максимальной поддержки напряжения в 24V удивительна!) В то время, например, вам нужно привести к номинальному напряжению до
18 В мотор.Во -первых, вы должны удалить крышку перемычки выхода 5V.Затем доступ к 5 В за пределами выходного порта 5 В
5 В включить Один уровень 5 Вконтрольный сигналКогда этот вход сигнала действителен, идвигательКогда источник питания в модуле нормальный,двигательВыходной ток модуля.В противном случае, даже если источник питания является нормальным, на двигателе нет тока.
Поставка напряжения в внутреннюю логическую схему L298N.(Это нетрадиционное применение драйверов высокого давления!)
★ Экземпляр приложения
1. Двигайте DC Motor

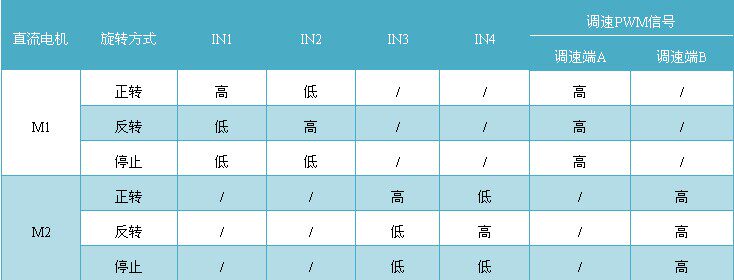

Поскольку этот модуль является водителем моста H на 2 -м, вы можете одновременно управлять двумя двигателями.
После Ena enb,
Вы можете войти в скорость и направление двигателя Sign Signal Drive 1 из IN1 IN2
Вы можете войти в скорость и направление двигателя Sign Signal Drive 2 из IN3 IN4
2: Пошаговый двигатель привода
Обычный 4 -линный 2 -фазный метод моторного соединения, как показано на рисунке
После включения Ena enb

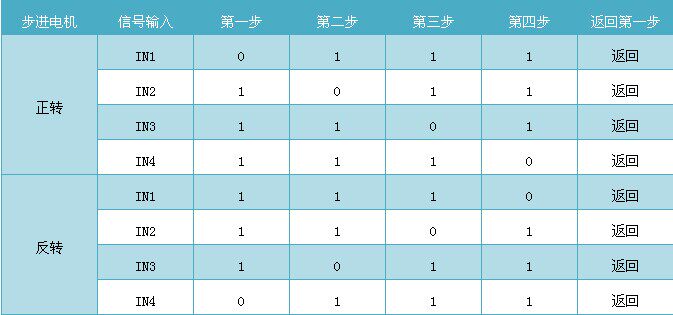

Введите последовательность следующего драйвера из IN1-In4, чтобы управлять скоростью и направлением ступенчатого двигателяБоюсь
2: Пошаговый двигатель привода
После включения Ena enb
Введите последовательность следующего драйвера из IN1-In4, чтобы управлять скоростью и направлением ступенчатого двигателя
Если этот модуль не принесет медный столбец, купите другую ссылку следующим образом:http://shop59543443.taobao.com/search.htm?search=y&keyword=%CD%AD%D6%F9&lowPrice=&highPrice=
