Ультразвуковой датчик, модуль, термометр, ультразвуковой сенсор

Цена: 159руб.    (¥7.5)
Артикул: 574870682364
Доставка по Китаю (НЕ включена в цену):
85 руб. (¥4)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:唐禄村
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥53.91 139руб.
¥1002 113руб.
¥28592руб.
¥1202 536руб.
  • Информация о товаре
  • Фотографии

[资料下载地址：]

[http://box.cloud.taobao.com/s/GDAPXcqKep]

 [资料请自行下载 ] [http://box.cloud.taobao.com/file/downloadFile.htm?shareLink=58tEiKk]

[本模块是改进型，模块本身已经带温度补偿。]

[电路板20*45] mm[模块][厚15mm]

[1、本模块性能稳定,测度距离精确:]
 &[nbsp;模块精度高，盲区（2cm）,稳定的测距]

[2、主要技术参数：]
  &[nbsp; 1)使用电压： DC5V]
  &[nbsp; 2)静态电流：小于2mA]
  &[nbsp; 3)电平输出：高5V]
  &[nbsp; 4)电平输出：底0V]
  &[nbsp; 5)感应角度：不大于15度]
  &[nbsp; 6)探测距离：2cm-450cm]
  &[nbsp; 7)高精度：]  [可达1mm]

[3.接线方式:]

   &[nbsp; VCC、trig（控制端）、]&[nbsp; echo（接收端）、 GND]

[4.使用方法：]
      &[nbsp; 一个控制口发一个10US以上的高电平,就可以在接收口等待高电平输出.一有输出就可以开定时器计时,当此口变为低电平时就可以读定时器的值,此时就为此次测距的时间,方可算出距离.如此不断的周期测,就可以达到你移动测量的值了~~]

[5.模块工作原理：]
[　　(1)采用IO触发测距，给至少10us的高电平信号;]
     &[nbsp; (2)模块自动发送8个40khz的方波，自动检测是否有信号返回；]
[　　(3)有信号返回，通过IO输出一高电平，高电平持续的时间就是超声波从发射到返回的时间．测试距离=(高电平时间*声速(340M/S))/2;]

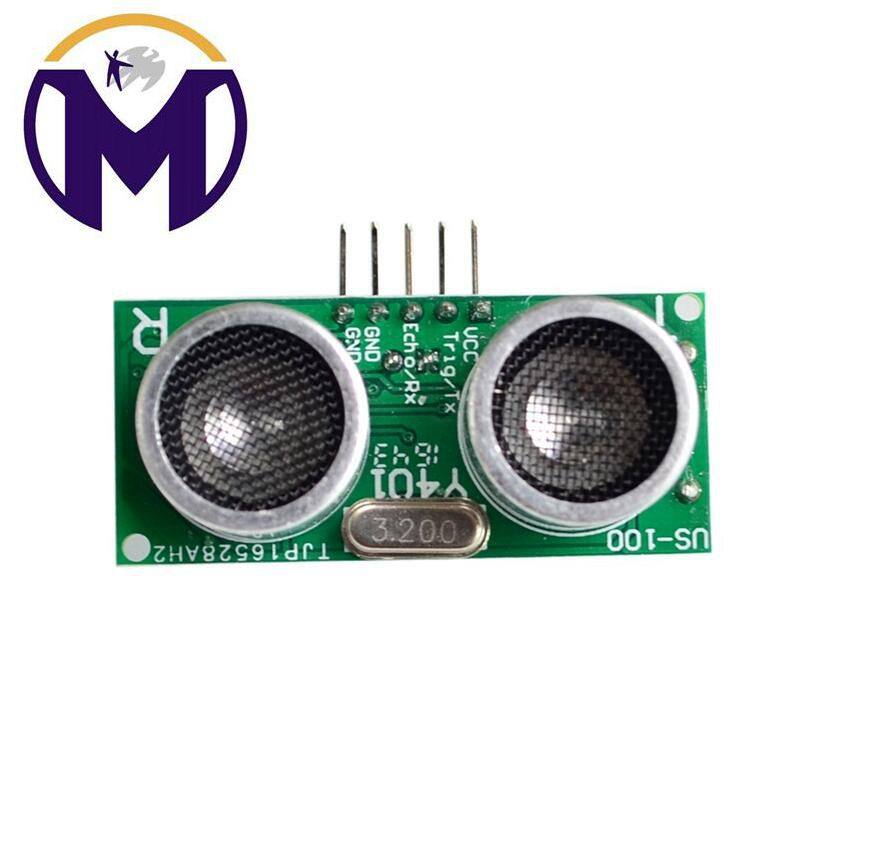

US-100[超声波测距模块]

  • [概述]

US-100[超声波测距模块可实现2cm~4.5m的非接触测距功能，拥有2.4~5.5V的宽电压输入范围，静态功耗低于2mA，自带温度传感器对测距结果进行校正，同时具有GPIO，串口等多种通信方式，内带看门狗，工作稳定可靠。]

  • [主要技术参数]



[电气参数]

[US-100超声波测距模块]

[工作电压]

DC 2.4V~5.5V

[静态电流]

2mA

[工作温度]

-20~+70[度]

[输出方式]

[电平或UART（跳线帽选择）]

[感应角度]

[小于15度]

[探测距离]

2cm-450cm

[探测精度]

0.3cm+1%

UART[模式下串口配置]

[波特率9600，起始位1位，停止位1位，数据位8位，无奇偶校验，无流控制。]
