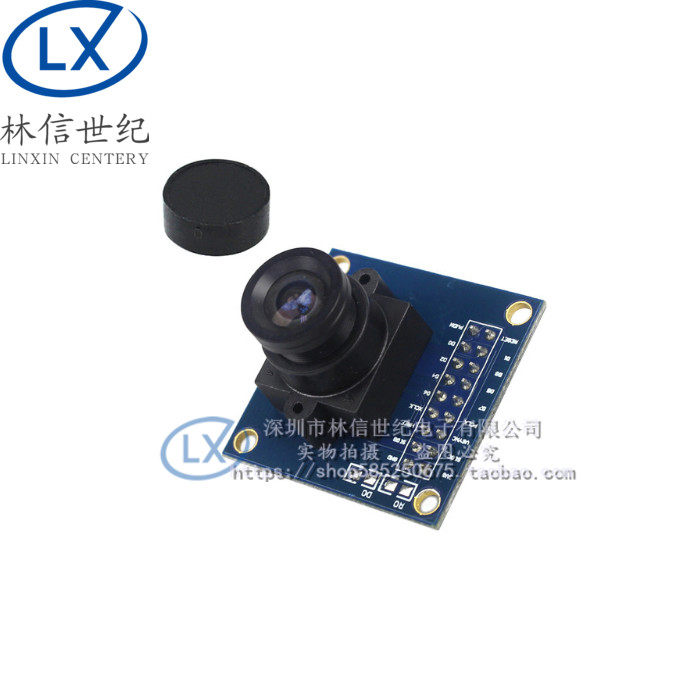

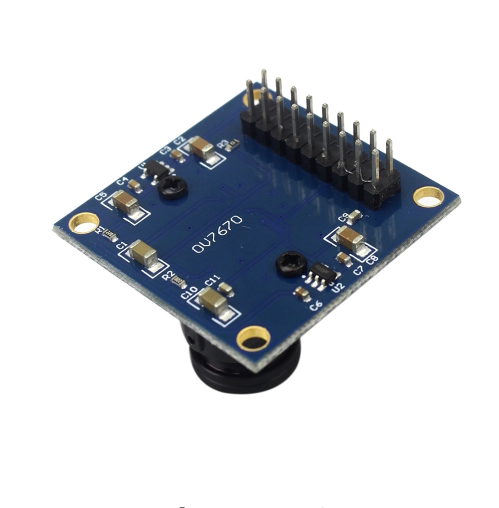

OV7670 модуль камеры модуль камеры STM32 приводной дисковой микрокомпьютер электронный обучение интеграция

Цена: 96руб.    (¥4.53)
Артикул: 574527819819

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳市林鑫世纪电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.6514руб.
¥2.145руб.
¥1503 170руб.
¥16.5349руб.
  • Информация о товаре
  • Фотографии

Полное сокращение
Дата деятельности: 2018-09-23 12: 15-2018-10-31 00:00Бесплатная доставка заказов
  • 1
    Один заказ заполнен 88Юань, поселение1Юань;
  • 2
    Один заказ заполнен 200Юань, поселение2Юань;
  • 3
    Один заказ заполнен 666Юань, поселение6Юань;
  • 4
    Один заказ заполнен 888Юань, поселение8Юань;

хорошие новости!Чтобы поблагодарить большинство пользователей за их любовь, обновление данных модуля: увеличить справочную программу C8051 и справочный рисунок для испытаний камеры, скомпилируемый под Keil.В то же время он обеспечивает рутину прямого привода порта ввода -вывода STM32.

 Прикрепите соответствующую информацию: Примеры конфигурации регистра (QVGA, выходной формат RGB565, Light Mode), Руководство по применению модуля камеры, китайская и английская версия Руководства по данным, схема схемы OV7670, диаграмма размера PCB, информация о интерфейсе SCCB!C8051F Driver Rathine!

Ссылка загрузки данных:http://pan.baidu.com/s/1qWjtFkw

Камера была протестирована на 100%до того, как была выпущена фабрика. Цель состояла в том, чтобы обеспечить качество, предотвращая проблемы, связанные с различными проблемами для обеих сторон. Этот магазин только объяснил проблемы C8051, связанные с драйвером.MCU, выбранная клиентом, неизвестна в аппаратной ситуации и не может быть объяснена!

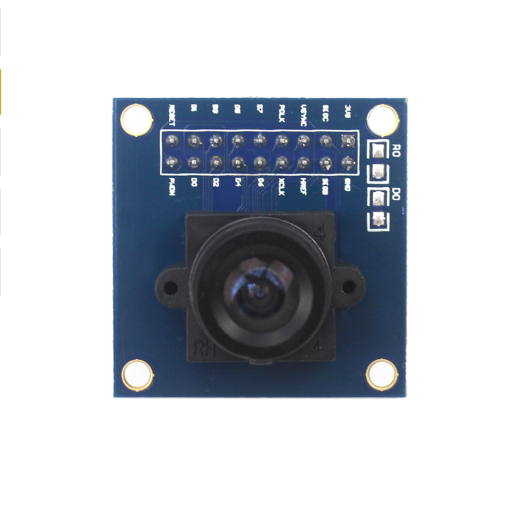

Определение трубки модуля показано на рисунке:





3V3-----Введите напряжение питания (рекомендуется использовать 3.3, 5V, но не рекомендуется)

GDN-----Земля

SIO_C---SCCBУправляющие часы интерфейса (примечание: некоторые низкоуровневые одноуровневые микрокомпетки должны быть вытянуты, а я и я2CИнтерфейс аналогичен)

SIO_D---SCCBПоследовательный вход данных (OUT) Конец интерфейса (Примечание: некоторые низкоуровневые однокшип -микрокомпьютеры должны управлять управлением, и i2CИнтерфейс аналогичен)

VSYNC---Кадр синхронный сигнал (выходной сигнал)

HREF----Сигнал синхронизации кольца (выходной сигнал)

PCLK----Пиксельные часы (выходной сигнал)

D0-D7---Порт данных (выходной сигнал)

RESTE---Порт -порт (обычно используйте -up)

PWDN----Режим выбора питания (нормальное использование нормального использования)



 OV7670Датчик изображения, небольшой громкость, низкое рабочее напряжение, обеспечение одиночной пленкиVGAВсе функции камеры и процессора изображения.проходитьSCCBУправление шиной может вывести различное разрешение всего кадра, дочернего образца, окна и т. Д.8Бит влияет на данные.этот продуктVGAИзображение высокое30рамка/Второй.Пользователи могут полностью контролировать качество изображения, формат данных и метод передачи.Все функции обработки изображений включают гамма -кривые, баланс белого, насыщение, хрома и т. Д.SCCBИнтерфейс программирование.

● Высокая чувствительность подходит для применений с низкой иллюминацией
● Низкое напряжение, подходящее для встроенных применений
СтандартныйSCCBИнтерфейс, совместимыйI2Cинтерфейс
●Rawrgb, RGB (GRB4: 2: 2, RGB565/555/444), YUV (4: 2: 2)иYCbCr(4:2:2)Выходной формат
● ПоддержкаVGA,CIF,ОтCIFприезжать40x30Различные размеры
●VarioPixelМетод суб -самплирования
● Функции автоматического управления влиянием включают в себя: автоматическое управление экспозицией, автоматическое управление усилением, автоматический баланс белого, автоматическое устранение световых полос, автоматическая калибровка уровня мощности черного.Контроль качества изображения включает насыщение цвета, оттенок, гамма, резкостьANTI_BLOOM
●ISPИметь функцию устранения шума и плохих моментов
● Поддержка масштабирования изображений
● Компенсация потери света
●50/60Hzавтоматическое обнаружение
● Автоматическая корректировка насыщения (UVКорректирование)
● Усовершенствование края автоматической регулировки
● Автоматическая регулировка снижения шума
Ключевой параметр:
(1) Землярный массив640x480; (2) ioНапряжение2.5V to 3.0V (внутреннийLDOИсточник питания1,8 В); (3)Энергопотребление60 МВт/15fpsvgayuv; (4)Бездействующий<20&mu;A; (5)Температурная работа-30℃приезжать70℃; (6)Стабильная работа0℃приезжать50℃; (7)Выходной формат (8Кусочек)? YUV/YCBCR4: 2: 2 RGB565/555/444 GRB4: 2: необработанные данные RGB
Свет (8) размер исследования1/6"(9)Угол места проведения25&Град; (10)Скорость пения30fps VGA
Чувствительность1,3 В/(Lux-Sec);Отношение сигнал шум46 дБ;Динамический диапазон52dB
(13) Просмотр режима один за другим; (14)Электронная экспозиция1Идти к510Линия; (15)Пиксельная область3.6&mu;m x 3.6&mu;М; (16)Темный ток12 mV/s at 60℃;
