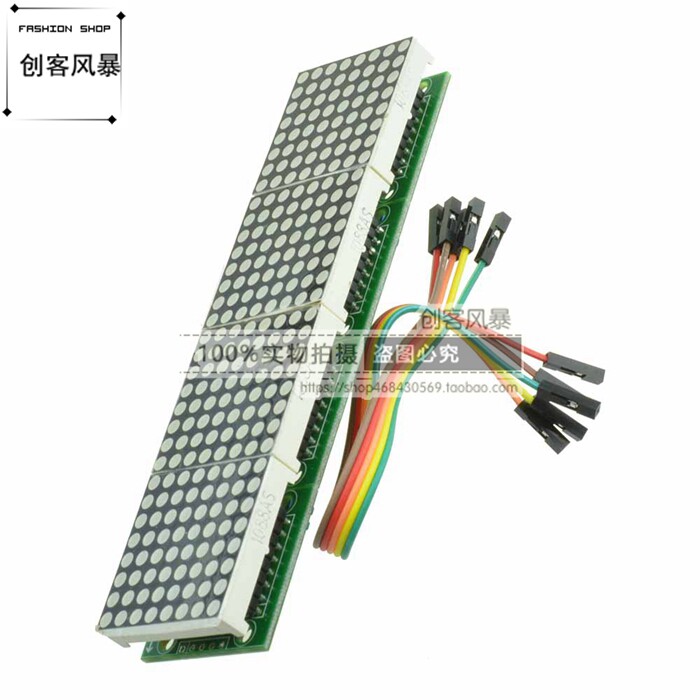

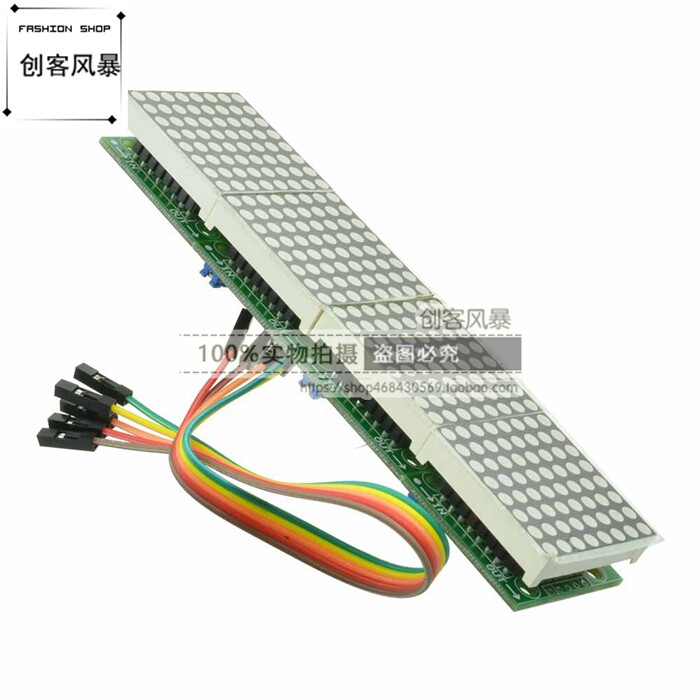

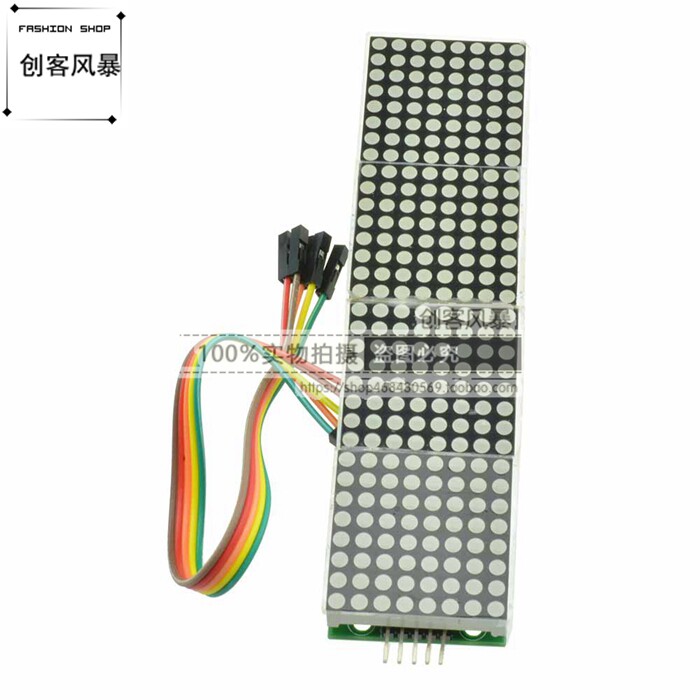

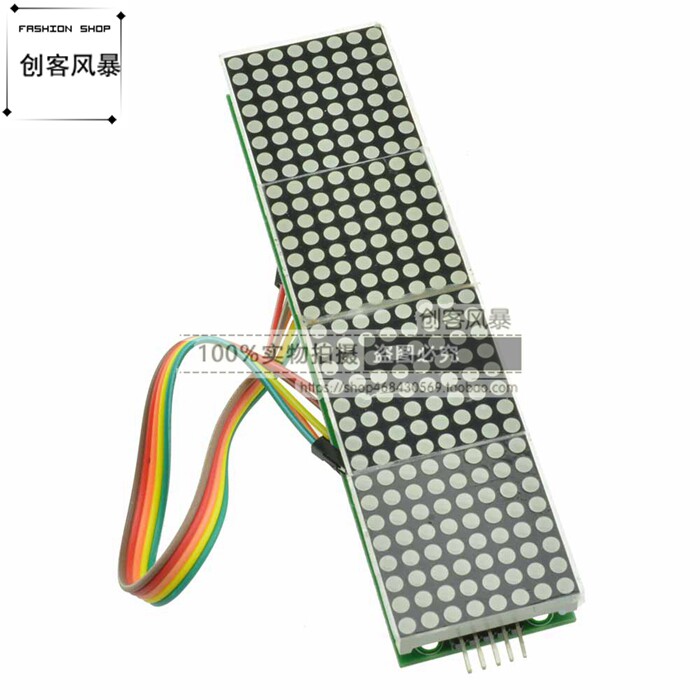

MAX7219 точечный бататный модуль 4 -точка батариоса модуль дисплея лиенки
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Параметры модуля:
1. Один модуль может управлять матрицей общей точки с точкой 8*8
2. Модуль рабочего напряжения: 5 В
3. Размер модуля: длина 12,8 см, ширина 3,2 см, высота 1,3 см.
4. Принесите 64 фиксированные отверстия для винтов, диаметр пор 3 мм
5. Модуль с интерфейсом ввода и вывода, поддерживая несколько соединений модуля -
Описание проводки:

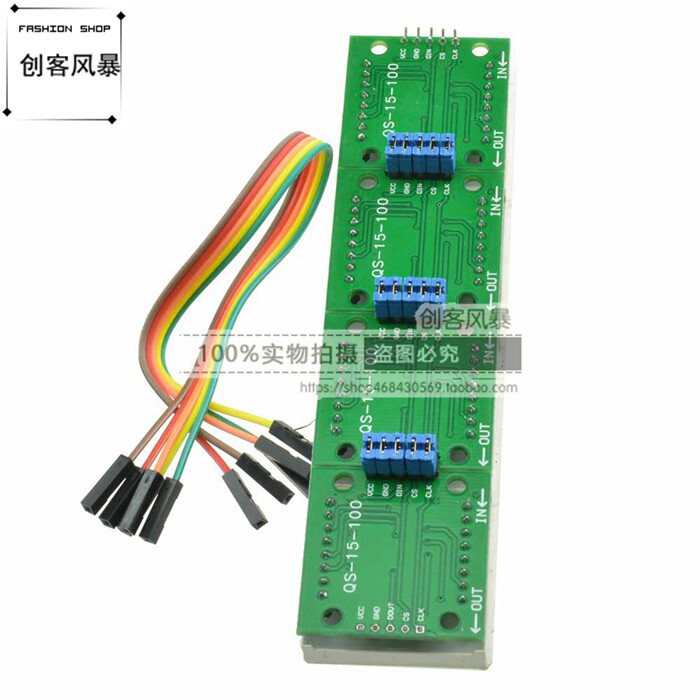

1. Левая сторона модуля является входным портом и выходным портом справа.
2. При управлении одним модулем необходимо только принять входной порт в ЦП
3. Во время нескольких модулей входной терминал первого модуля подключен к ЦП, выходной конец соединяет входной терминал второго модуля, а выходной клемме второго модуля соединяет входной клемму 3 -го модуля и, следовательно, и поэтому на. ...
Возьмите 51 одиночную машину в качестве примера:
VCC → 5V
GND → GND
DIN → P2.2
CS → P2.1
CLK → P2.0
