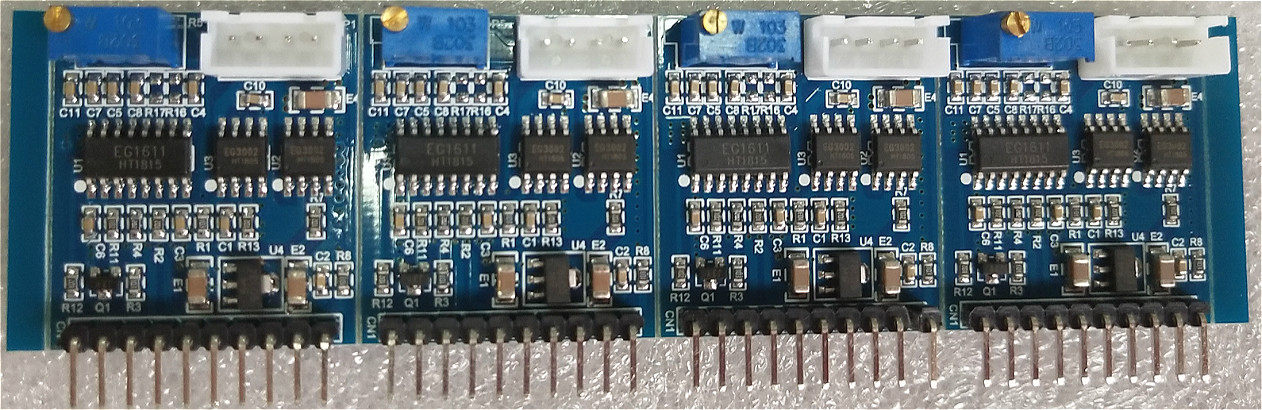

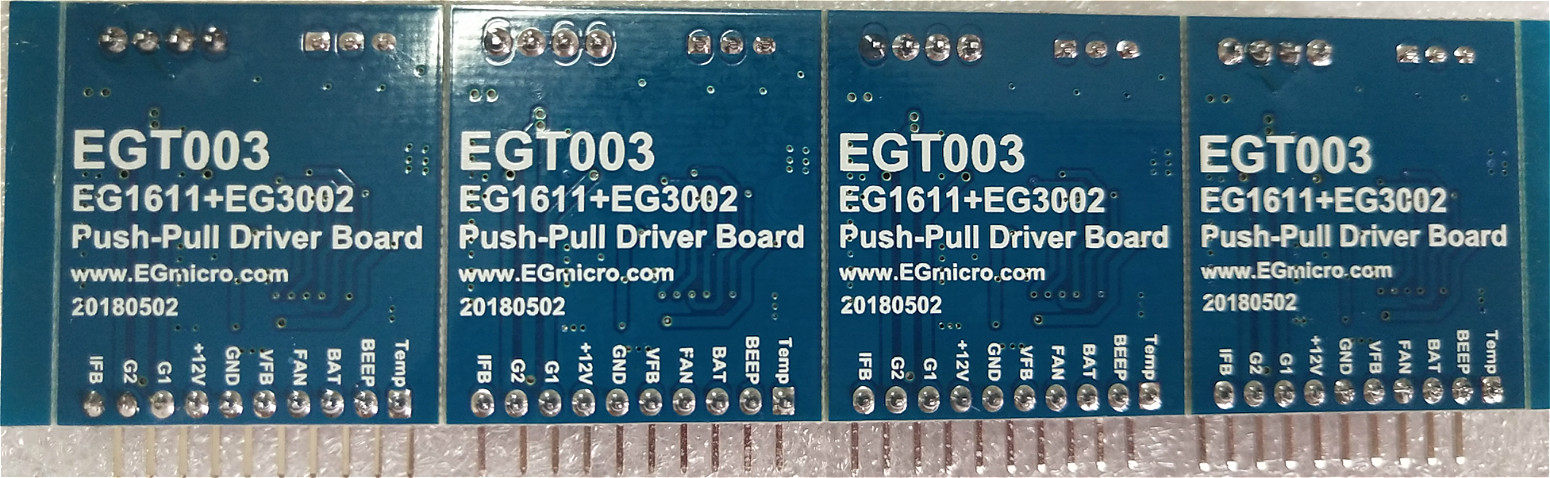

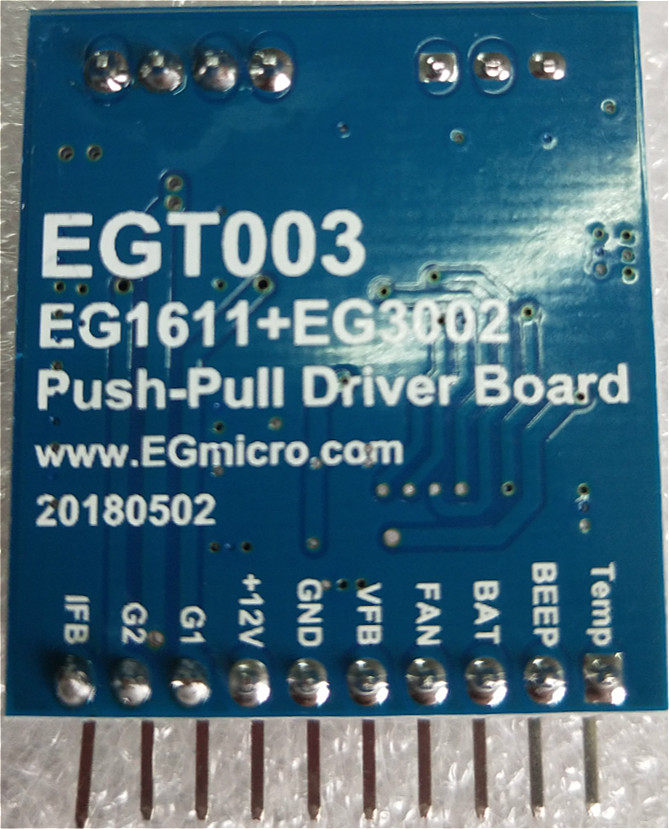

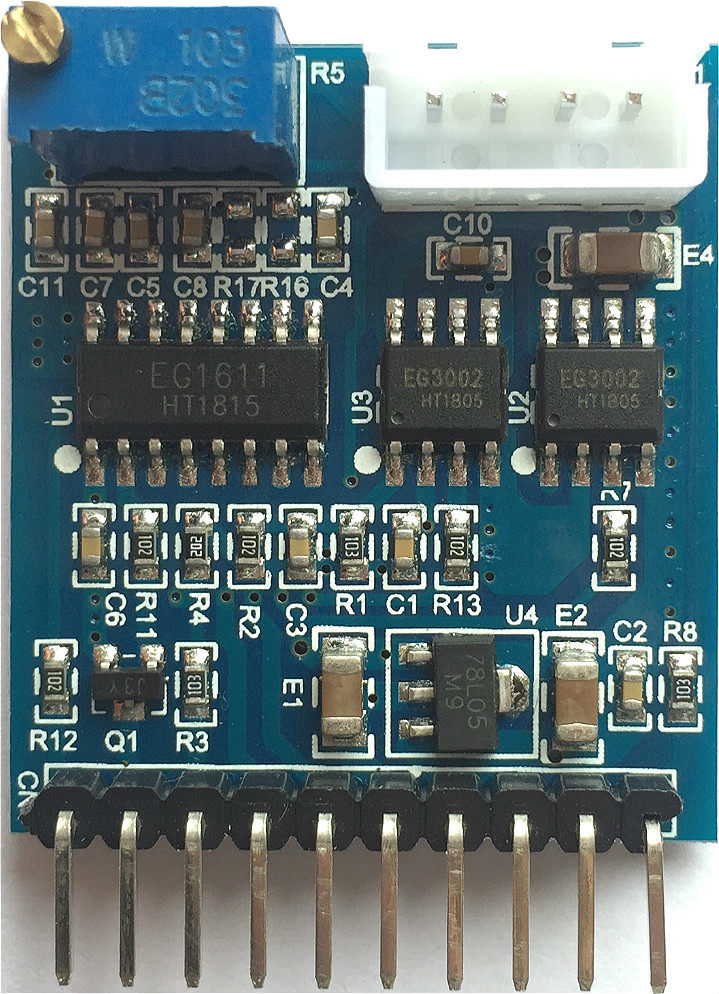

EGT003 Push Printsital Resonance 1000 Вт передняя панель инверторная плата EG1611+EG3002 Модуль драйвера
Цена: 275руб. (¥13)
Артикул: 572209995147
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:易经纬电子样品店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.511руб.
¥1.226руб.
¥0.37руб.
¥7148руб.
Теплое напоминание: пожалуйста, обратите внимание на информацию о выставлении счетов для выставления счетов или вовремя свяжитесь с обслуживанием клиентов.Пожалуйста, сотрудничайте, спасибо !!
Скачать информацию: https: //ww.egmicro.com/chip- Center/68/eg1611/
1: описание T003
EG1611 Driver Board-это приводной модуль, посвященный квази-резонансному импульсу на передней сцене инвертора, обеспечивая звуковое сигнализацию батареи и отключение при при зановом напряжения.С защитой от перенапряжения аккумуляторов сигнал 40 кГц сигнал ШИМ и перегрузку в двухэтапном режиме толкания. Напряжение слишком высокое, и заставляет сжигать MOS сжигать MOS. Феномен трубки также сохраняет результат индуктивности фильтрации трансформатором, снижая общую стоимость и пространство печатной платы.

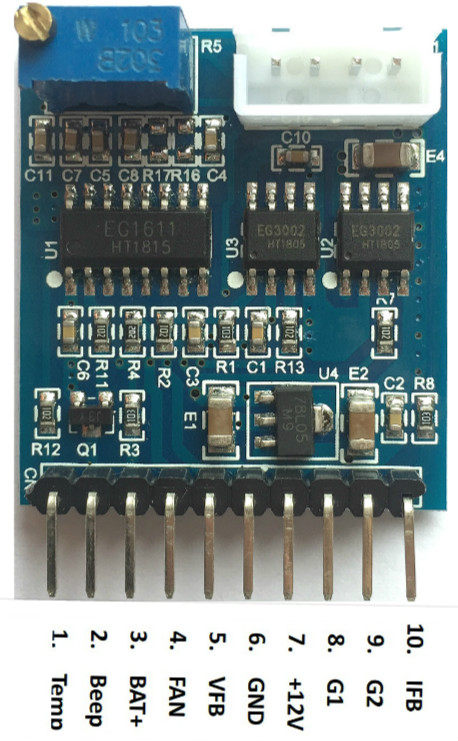

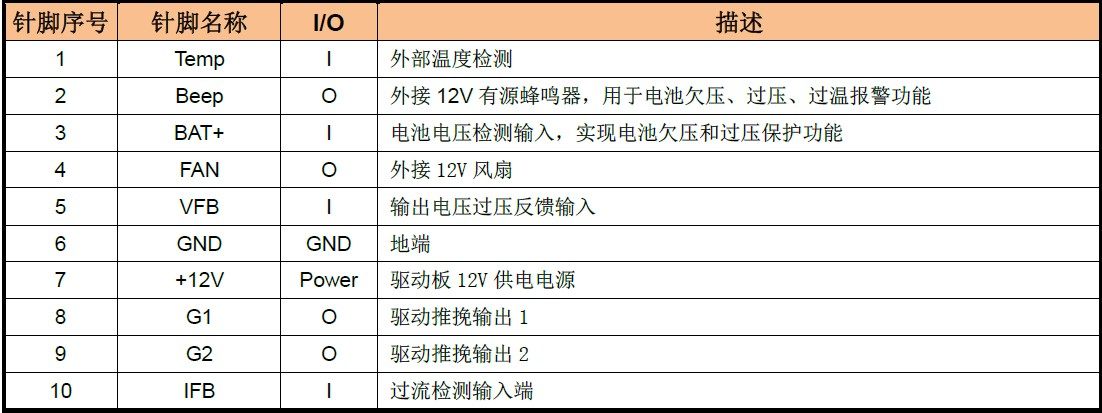

2: определение PIN -кода T003

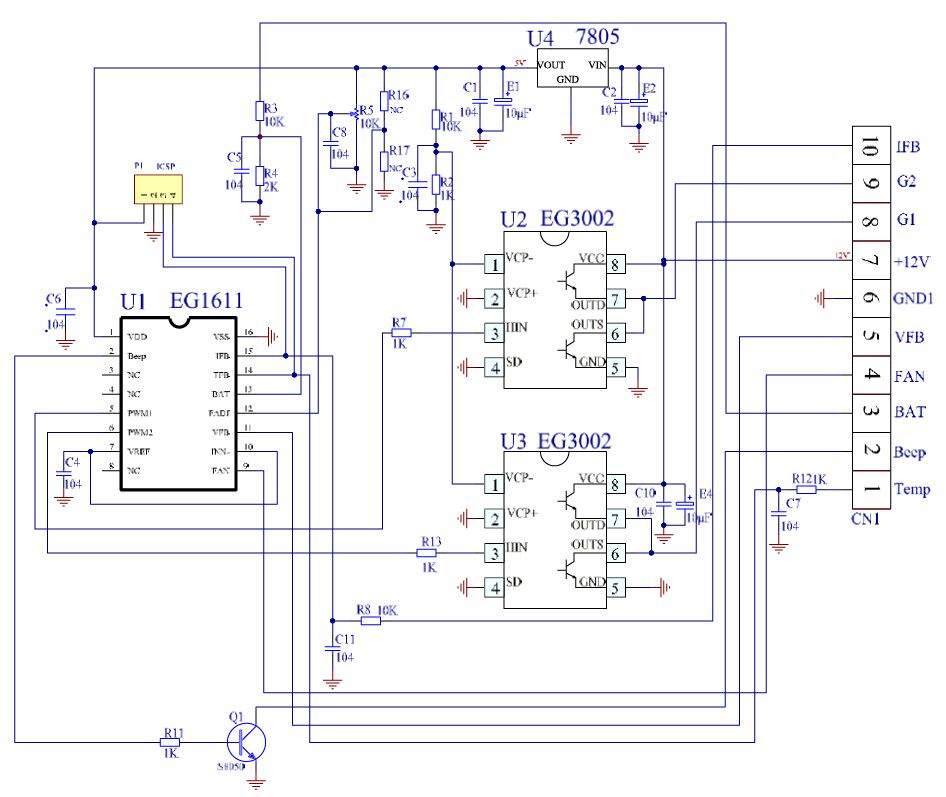

3: Принципная диаграмма T003

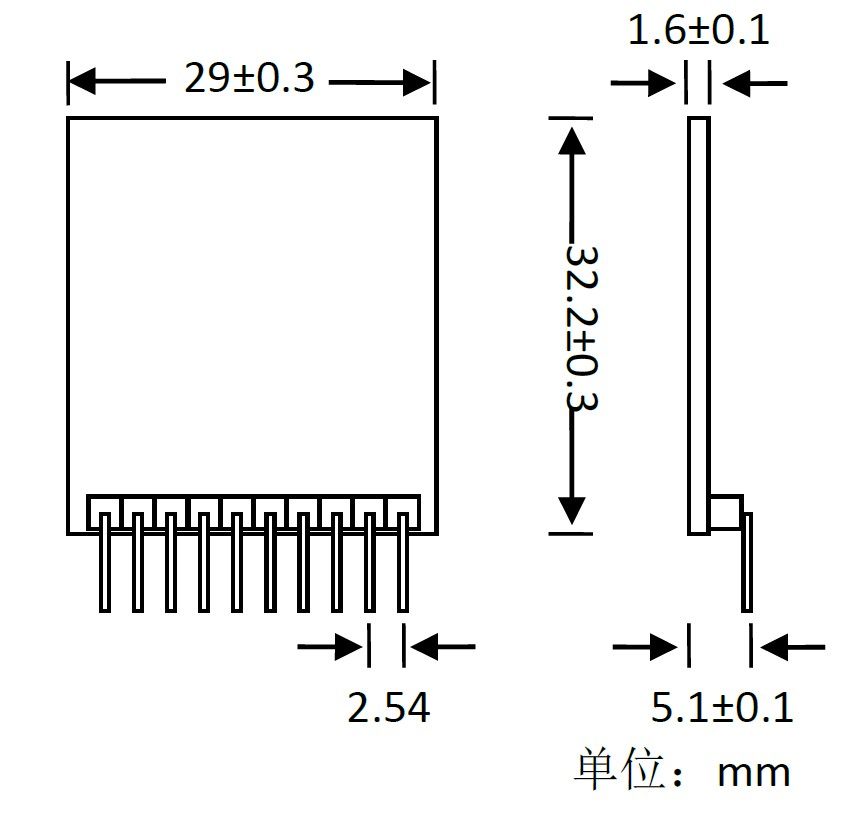

4: размер T003
5 ::Ссылки по теме
1. Вся машина (EGD1000WПолемhttps://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.11891debk2vwxn&id=571802815600
2. Пластина питания (плата печатной платы)https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.11891debcbemqa&id=571987249253
3. Платформа Drive Poard (EGS003)https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.11891debcbemqa&id=572194695375
4.Специальный ШИМ IC (EG1161)https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.11debdzpzil&id=572062353681
5. Power Driver IC (EG3002)https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.11891debmizris&id=531660302538
