Модуль удержания пиков Обнаружение пиков Обнаружение пиков Схема сбора и удержания
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 24V
- Поставить в известность
- Поставить в известность
- В пределах 10 В
- В пределах 5 В
| Сигнал: | В пределах 5 В, В пределах 10 В, Поставить в известность |
| Выбор питания: | 24V, Поставить в известность |
Важное примечание: Наш магазин не предоставляет принципиальные схемы всех модулей, пожалуйста, не спрашивайте их!
Пожалуйста, не покупайте его, если вы студент, работающий над курсами или дипломными проектами.Невозможно обеспечить чрезмерную техническую поддержку.Настоящим сообщаем Вам!
На передней и задней части этого модуля имеются компоненты, которые полируются перед отправкой (модель чипа не видна), будьте осторожны при фотографировании.
иллюстрировать:
Версия основного образа обновлена. Примерно то же самое, вот краткое объяснение!
Единственное название магазина продаж: «Yige Electronics».
Уникальное имя службы поддержки клиентов: «dddzx66».
Никаких продаж в двух магазинах!
Этот модуль может очень хорошо тестировать периодические сигналы в пределах 200 мкс!Теоретически форма сигнала, измеряемая в пределах 5K, может поддерживаться, но это неприменимо при высокой частоте.
Этот модуль представляет собой чисто аналоговое устройство и не имеет управляющего чипа.Для работы он должен управляться внешним микроконтроллером, ПЛК и т. д.
1, Источник питания использует один источник питания и встроенный генератор отрицательного напряжения.Пожалуйста, выберите диапазон источника питания в соответствии с вашими потребностями, который также определяет выходной сигнал.
Эффект
Когда источник питания составляет 12 В: внутреннее напряжение на плате действительно +9 В и -9 В. , теоретический диапазон эффективного ввода и вывода ± 7.5V
Когда источник питания составляет 24 В: внутреннее напряжение на плате действительно +15 В и -15 В. , теоретический диапазон эффективного ввода и вывода ± 13.5V
Другие диапазоны выходного напряжения можно настроить, обратившись в магазин!

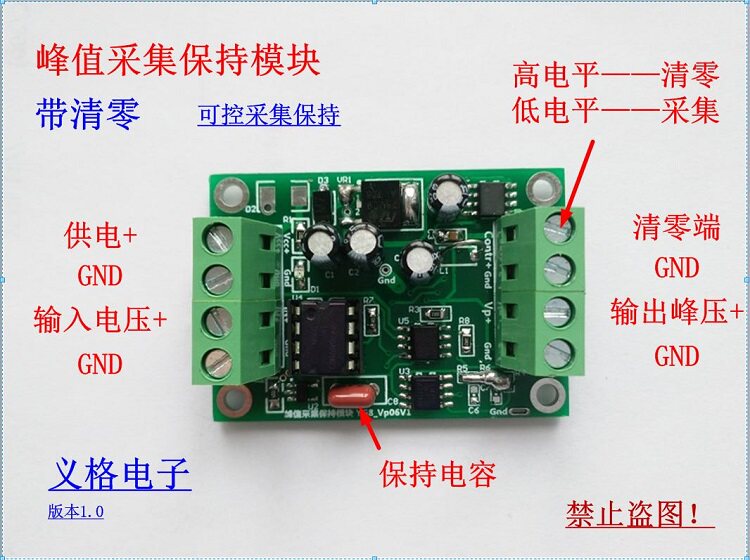

2. Он имеет порт управления очисткой, высокий уровень - очистка, низкий уровень - сбор и поддержание максимального значения.
Высокий уровень - освободить максимальное значение, сохраненное ранее
Низкий уровень – отслеживание и поддержание нового максимального значения (максимальное значение сигнала во время низкого уровня)
3. Следуйте полностью, Нет дифференциального напряжения транзистора
Используйте случай:
Этот модуль предназначен для поддержания максимального давления удара и хорошо используется клиентами!сотрудничать Чип-контроль, сбор максимального значения Эффект очень хороший Пересечение
Однажды мы использовали его в схеме обнаружения пиков, и контрольные измерения оказались очень хорошими. В некоторых случаях это было намного лучше, чем различные традиционные схемы!Добро пожаловать на консультацию!
Этот модуль не предоставляет принципиальную схему. В описании очень много деталей, в основном ключевые моменты источника питания, диапазона частот сигнала, размера сигнала и режима очистки. Все они подробно объяснены. Если вы не понимаете, вы можете это объяснить.Важно еще раз сказать:Никакой информации не предоставлено,Независимо от того, являетесь ли вы разработчиком студенческой учебной программы, корпоративным дизайнером и т. д., пожалуйста, отклонитесь от темы и не всегда притесняйте, не предоставляйте информацию, не предоставляйте информацию, не предоставляйте информацию...
Название магазина продаж: «Yige Electronics»
Уникальное имя службы поддержки клиентов: «dddzx66».
Никаких продаж в двух магазинах!
Проверьте сигнал при частоте 20 Гц и размахе напряжения 10 В (теоретически фактическое измерение может достигать 20 В размах), пиковое значение определяется как синяя линия:
Проверьте сигнал на частоте 5 кГц и размахе напряжения 100 мВ. Пиковое значение определяется как синяя линия 50 мВ:
В правом верхнем углу осциллографа отображается частота синусоидального сигнала 5K.
Приветствуем ваши консультации и покупки, а также предоставляем соответствующие разработки аналоговых схем!
