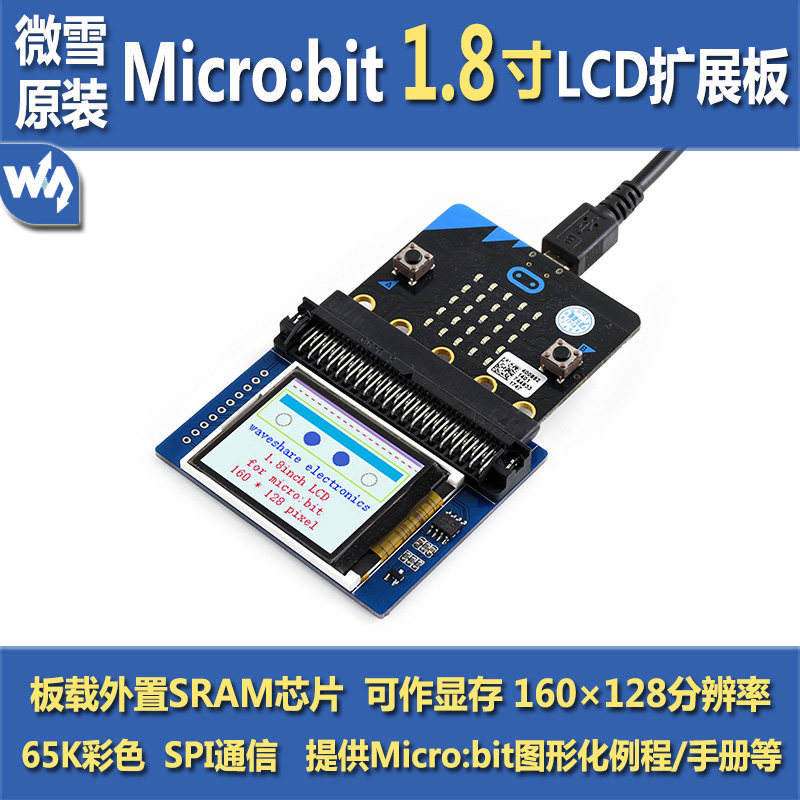

BBC Micro: бит отображает ЖК -ЖК -растяжение
Цена: 1 670руб. (¥79)
Артикул: 570683590734
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:网联数码配件专营店
Адрес:Провинция Шаньси
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥18.9400руб.
¥3.983руб.
¥32677руб.
¥4.9104руб.
Авторские права, нарушение должно быть исследовано.Без разрешения его не разрешается использовать в коммерческих целях.
Введение продукта
【Введение в себя за одну минуту】
У меня 1,8-дюймовая плата расширения ЖК-дисплея, разработанная специально для Micro: Bit, с разрешением 160&раз; 128, может отобразить 65K Color.
Все еще для 5&Время; 5 Есть ли слишком мало информации на экране матрицы светодиодной точки?В настоящее время ваш Micro: Bit нужен мини -монитор, давай, детка!
- Встроенный интерфейс Micro: бит может быть подключен и используется напрямую
- LCD встроенный драйвер Chip ST7735S, поддерживает 65K Color
- Внешний внешний SRAM Chip 23LC1024 можно использовать в качестве видео памяти, больше не беспокойтесь о недостаточной памяти
- Используйте интерфейс SPI, чтобы убедиться, что он не занимает слишком много ресурсов интерфейса
- Яркость подсветки можно контролировать через ШИМ
- Все интерфейсные прокладки управления зарезервированы для облегчения доступа к Arduino/Nucleo и другим основным платам управления
- Предоставьте всеобъемлющее руководство по вспомогательным данным (Micro: Bit Graphical Prontine/Руководство по использованию и т. Д.)
[Мой параметр]
- Водительский чип: ST7735S
- точка   различение   Ставка: 160×128
- Показать цвет: RGB, 65K Color
- Рабочее напряжение: 3,3 В
- Размер: 61 мм× 51.5mm

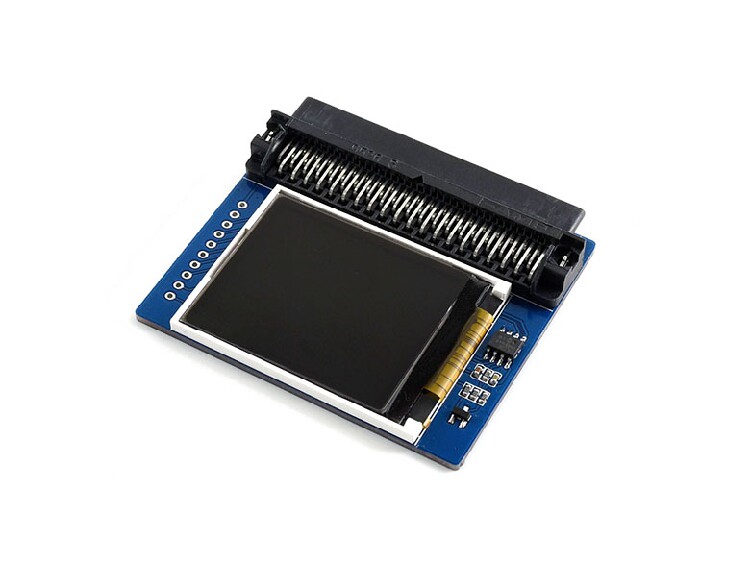

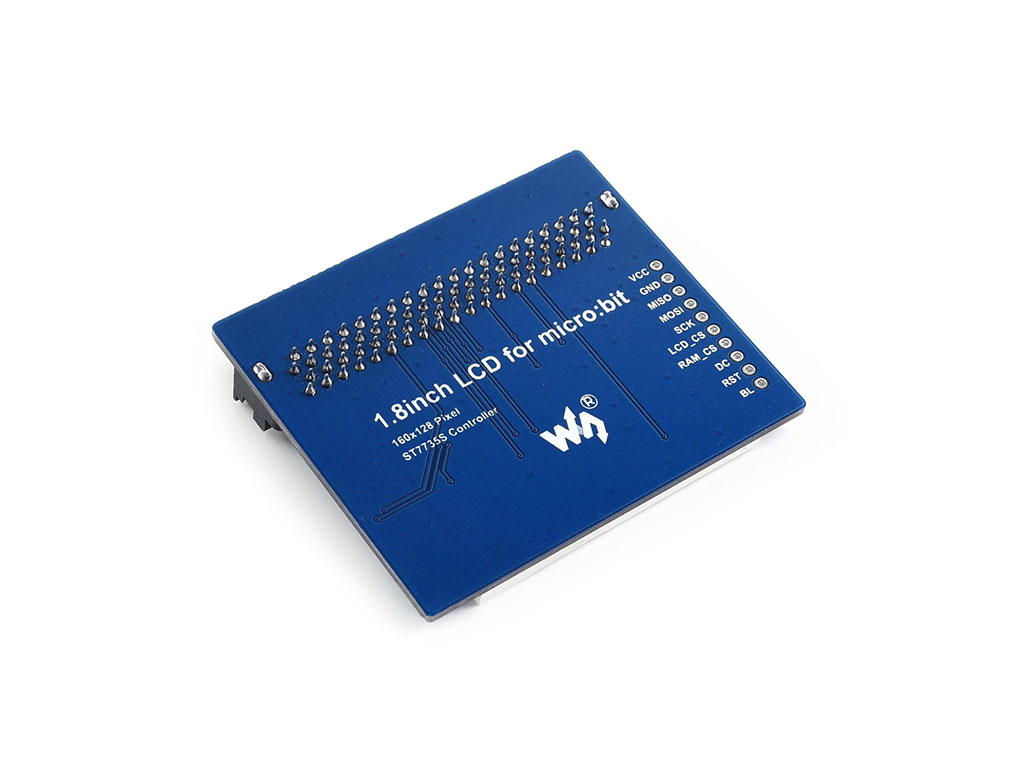

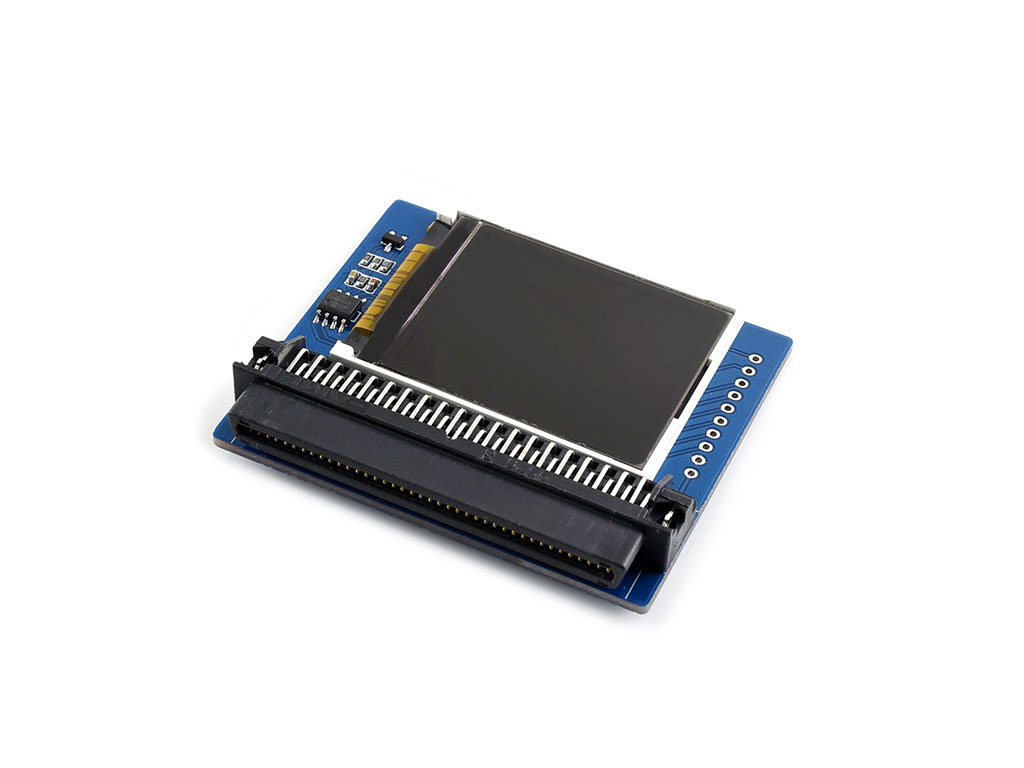

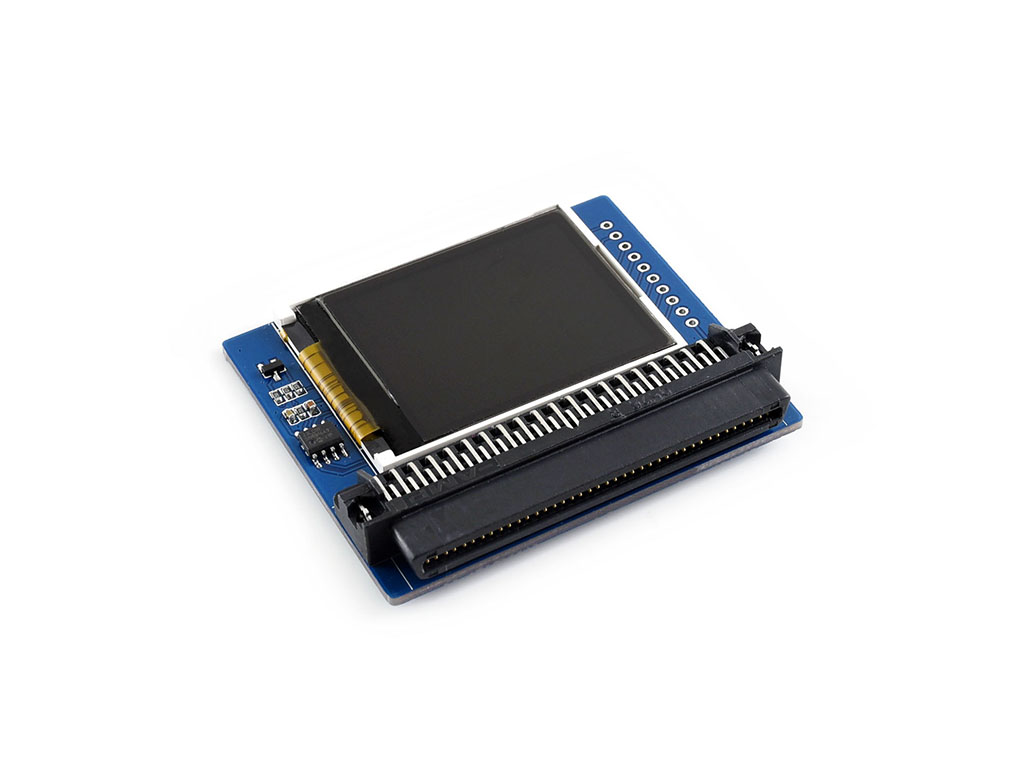

Изображение продукта
Определение интерфейса
| Функциональные штифты | Micro: бит интерфейс | описывать |
|---|---|---|
| VCC | 3V3 | Источник питания |
| GND | GND | Источник питания |
| MISO | P14 | Данные SPI Основной вход/вывод |
| MOSI | P15 | Основной вывод данных SPI/от ввода |
| SCK | P13 | Ввод часов SPI |
| LCD_CS | P16 | Выбор ЖК -фильма |
| RAM_CS | P2 | SRAM Film Selection |
| DC | P12 | ЖК -данные/команда |
| RST | P8 | ЖК -сброс |
| BL | P1 | ЖК -подсветка |
Информация о продукте
Данные включают:
- Руководство пользователя
- Принципиальная схема
- Пример программы
- Информация о разработке
Скачать путь: www.waveshare.net/wiki/1.8inch_lcd_for_micro:bit

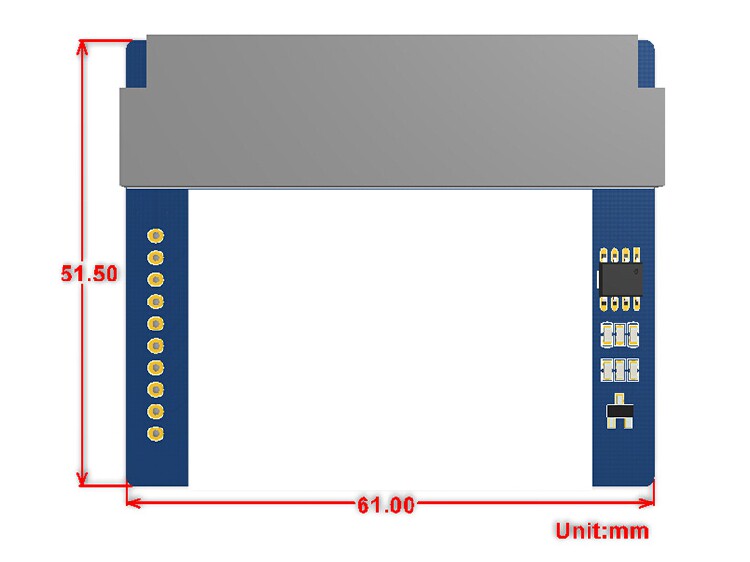

Размеры
Список конфигурации
- 1.8inch LCD for micro:bit× 1
