32 Линейная реле последовательного порта. Распространенный клапан клапана Card Card Carder
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Контроллер
- Контроллер+серийная линия
- Контроллер, блок питания
- Контроллер, блок питания
| Список: | Контроллер, Контроллер+серийная линия, Контроллер, блок питания, Контроллер, блок питания |
Новая функция обновления может реализовать отключение задержки или задержки, или оно может быть подключено в реальном времени

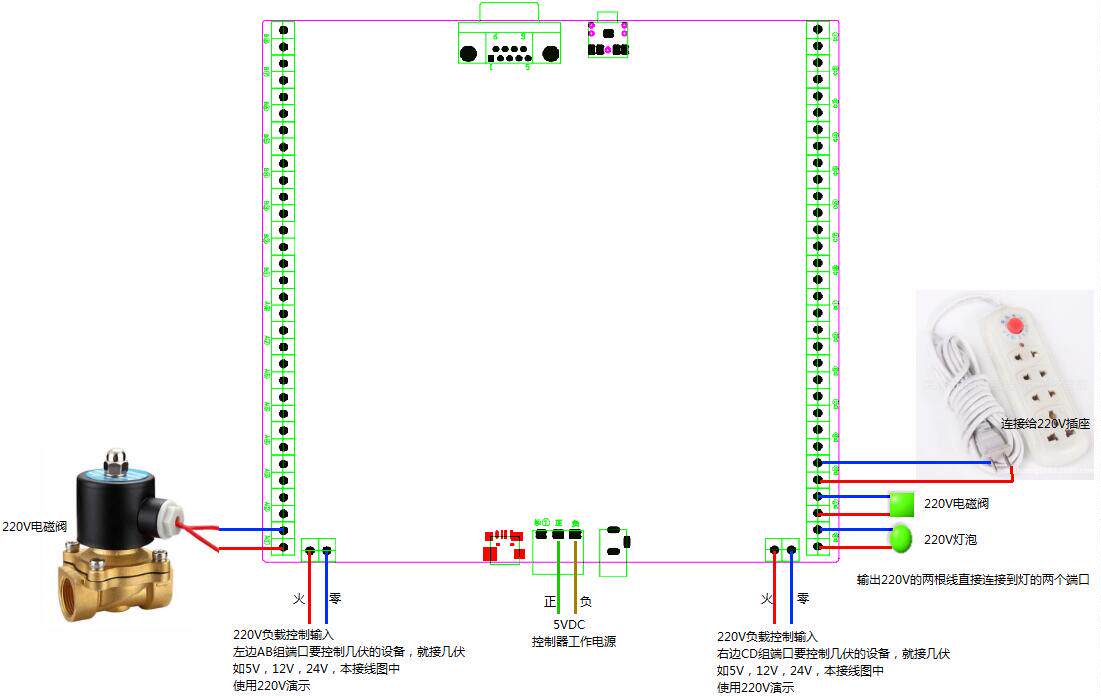

В то же время выходной выход непосредственно с двумя линиями с напряжением (конкретное управляющее оборудование заключается в том, что несколько клиентов вольт могут вводить напряжение в соответствии с фактическим входом)
32Книга спецификации эстафеты дорожного серийного порта
Техническая спецификация
?? Размер встречи: длинный (174 мм) шириной (165 мм) высота (40 мм)
?? Номер версии аппаратного обеспечения: Kmcze-I1O32-V1.5V
?? Номер версии программного обеспечения: Serial-V1.2.0
?? Рабочая сила: 5DCV 2A (32 маршрута вдыхаются, а нормальное общение составляет около 1А)
?? Метод связи: интерфейс DB9 (последовательный порт)/RS485
?? Протокол: индивидуальный протокол/стандартный Modbus-RTU из протокола сайта, поддержка 6 Инструкций
?? Ввод сигнала: 1
?? Канал управления: 32 выходной реле
?? Метод управления: выход напряжения
?? Максимальная нагрузка: 250 В 5А (каждая дорога)
?? Режим управления: реальное управление времени (отправка командного управления на дорогу на перерыв)
Вторичное соглашение о развитии
?? Скорость гончара:115200 Проверка марионеток ци:0(никто) Остановиться кусочком:1Позиция Поток управления:0(никто)
Все16Отправить команду команды
?? 1: Результат управления
4Лю, электрические элементы управления Lu Ji любым способом разорвать выходные данные в одиночку
Первая дорога: 55 C801 0155   return: 1BDB 0000 0000 010c
Первый дорожный перерыв: 55 C801 0055 return: 1BDB 0000 000 куб.
Вторая дорога Тонг: 55 C802 01 55   return: 1BDB 0000 0000 020c
Второй дорожный перерыв: 55 C802 00 55 return: 1BDB 0000 000 куб.
Третья дорога Тонг: 55 C803 01 55   return: 1BDB 0000 0000 040c
Третья дорога сломана: 55 C803 00 55 return: 1BDB 0000 000 куб.
Четвертая дорога Тонг: 55 C804 01 55   return: 1BDB 0000 0000 080c
Четвертая дорога сломана: 55 C804 00 55 return: 1BDB 0000 000 куб.
Нимфо
Тридцать -два прохода:55 C820 0155 возвращаться:1BDB 0080 0000 000C
Среди вышеупомянутых соглашений, какая дорога является третьим байтом (1, 2, 3, 4), а четвертые байты указывают на прерывание (01 Pass, 00 Break)
В команде возвращения третий байт представляет собой статус текущего входного порта 1, четвертый байт представляет собой статус 24-17, 5-е байты указывают на состояние 16-9 -1 статус
Можно контролировать32Дорога разбита.(Один контроль32Дорога ко всему штату)
Отправить команду: 55C8 21FF FFFF FF55 return: 1bdb 00ff ffff ff0c
В приведенных выше соглашениях FF сказал, что необходимо контролировать 4 -ю позицию (комбинация 8421 ярдов, первая дорога - 1, вторая дорога - 2, третья дорога - 4, а 4 -я дорога - 8. Да, если f Означает все проход, 05 представляет 1 и 3), четвертая позиция FF является высокой позицией назад (статус от 32 до 24)
В команде возврата третий байт представляет состояние текущего входного порта 1, а четвертый байт представляет уровень 4 -го отверстия.
?? 2А1Состояние порта дорожного ввода и32Коллекция портов дорожного выхода (читать)
отправлять:55C7 0100 55 возвращаться:1BDB 00FF FFFF FF0C
В команде возврата третий байт представляет состояние текущего входного порта 4, а четвертый байт представляет состояние текущего выходного порта уровня 4 (4 -й вход дороги и 4 вывода также объединяются на 8421 ярдах)
?? 3: Информация о версии контроллера запросов
отправлятьА55D3 D300 55
возвращаться:AB2D AA20 3230 3237 3034 3231 3531 3332 204B 4D43 5A45 2D44 4151 2D56 312E 3020 3137 3037 31333434 3136 313939 33336 3 535 BA
В данных возврата 5 -й байты начинаются до 18 байтов, представляющих текущий номер версии программного обеспечения, а 20 -й байт до 37 байтов указывают на окончательную дату теста этого контроллера.Превратите каждый раздел данных в символы.
?? 4, Задержка автоматического отключения/Задержать автоматическое соединение (180520После добавления функций все продукты доставки имеют эту функцию)
32Lu Ji Electric управляет любыми выходными выпусками дороги отдельно
Раскрытие первой дороги: 55 C901010005 55   return: 1BDB 0000 0000 010c
Первое соединение задержки дороги: 55 C901020005 55 return: 1BDB 0000 000 куб.
Второе отключение задержки дороги: 55 C902010005 55   return: 1BDB 0000 0000 020c
Второе подключение к задержке дороги: 55 C902020005 55 return: 1BDB 0000 000 куб.
Третья дорожная задержка отключения: 55 C903010005 55   return: 1BDB 0000 0000 040c
Третья дорожная задержка: 55 C903020005 55 return: 1BDB 0000 000 куб.
Четвертое отключение задержки дороги: 55 C904010005 55   return: 1BDB 0000 0000 080c
Четвертое подключение к задержке дороги: 55 C904020005 55 return: 1BDB 0000 000 куб.
Пятая дорожная задержка отключение: 55 C905010005 55   return: 1BDB 0000 0000 100C
Пятая дорожная задержка соединения: 55 C9050200 05 55 return: 1BDB 0000 000 куб.
Расположение по шестой дороге: 55 C9060100 05 55   возврат: 1BDB 0000 0000 200C
Связь с задержкой шестого маршрута: 55 C9060200 05 55 return: 1BDB 0000 000 куб.
Расположение седьмой дороги: 55 C9070100 05 55   return: 1BDB 0000 0000 400C
Седьмая дорожная задержка соединения: 55 C9070200 05 55 return: 1BDB 0000 000 куб.
Нимфо
Утилизация 32 -й дороги: 55 C9200100 05 55   возврат: 1BDB 0080 0000 400C
Позднее 32 задержка соединения: 55 C9200200 05 55 return: 1BDB 0000 000 куб.
Один элемент управления все одинаковая задержка или отключение следующим образом:
Все отключение задержки: 55 C9210100 05 55 return: 1bdb 00ff ffff ff0c
Все отсроченное соединение: 55 C9210200 05 55 return: 1BDB 0000 000 куб.
Четвертые байты в этой команде выражаются задержкой или отключением.5 -й байт является высоким положением времени задержки, 6 -й байт представляет собой время с низким показателем, а блок задержки второй.
Команда возврата такая же, как и значимость, показанная в 1.
Меры предосторожности
1, Гарантийное время
Не -человеческий фактор, не устойчивый к неисправным продуктам, которые возникают в стихийных бедствиях, являются гарантией на дату продажи1Год
2Охват гарантии
В приведенное выше гарантийное время компания несет ответственность только за ремонт или замену неисправных продуктов, возвращающихся в компанию.Но кроме следующей четкой формы:
1) Те, кто не использует продукт или спецификации по продукту
2) Устройство ремонта или замены, выполняемое некомпанией
3) Не -человеческий фактор, не устойчивый к отказу от неудачи стихийных бедствий
4) Во время циркуляции продукта уровень науки и техники не может быть найдена.
3Отключить пункт
2 Компания обещает только отремонтировать или заменить неисправные продукты, возвращенные в компанию.
2 В любом случае, компания не несет никакой ответственности из -за всех убытков, вызванных этим продуктом.
