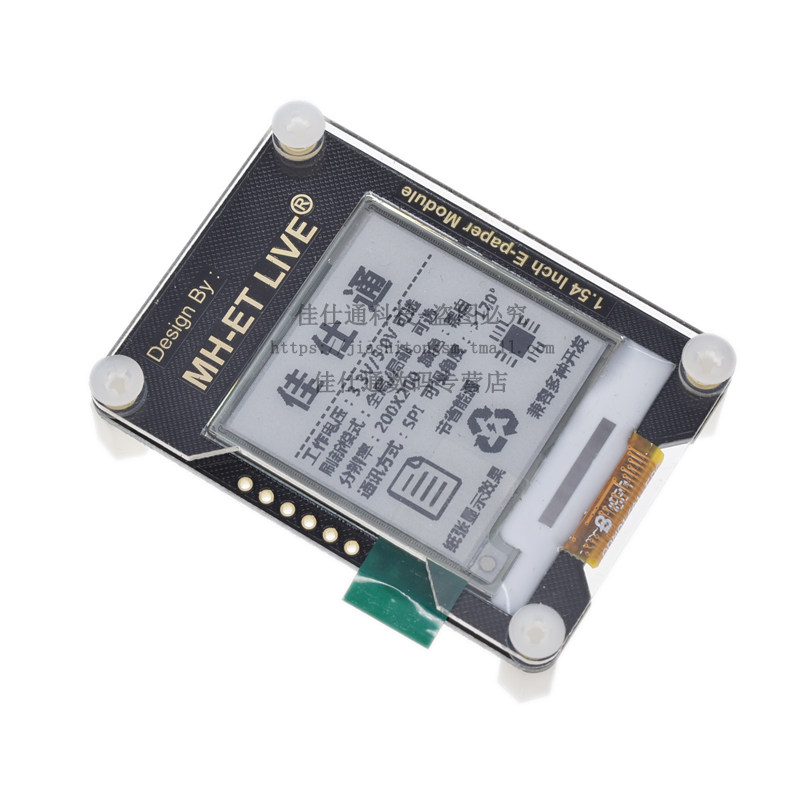

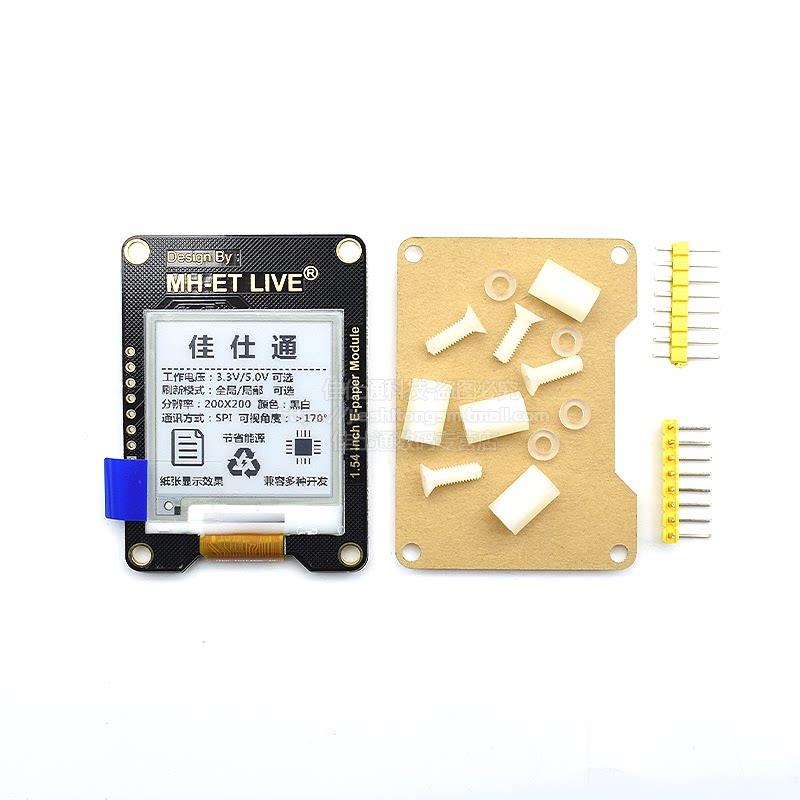

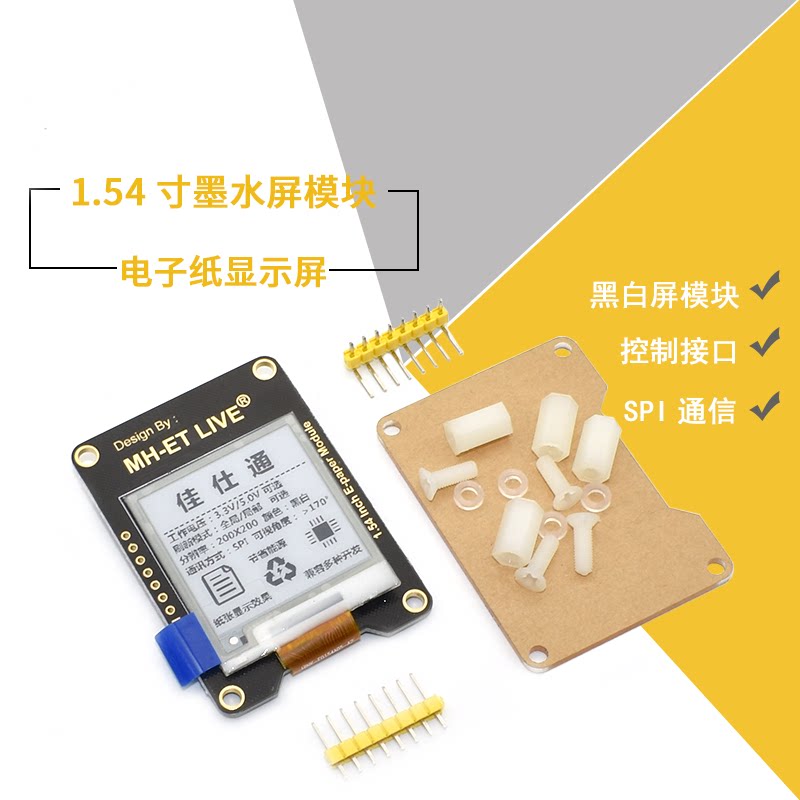

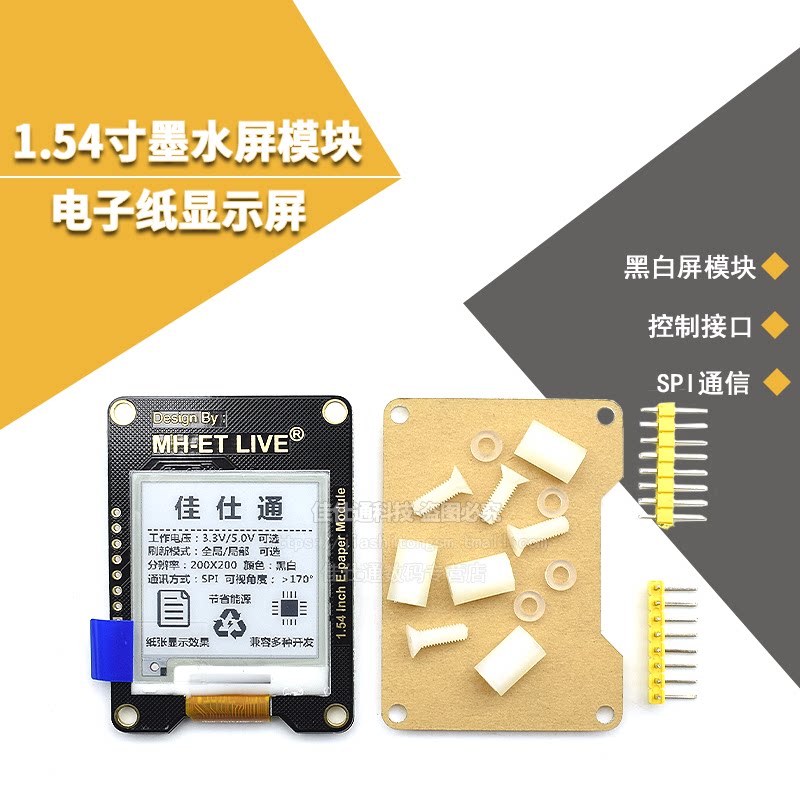

1,54-дюймовый модуль чернил черно-белый/электронная бумага Электронная бумага STM32

Цена: 1 433-1 644руб.    (¥65.85)
Артикул: 570116404031

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:佳仕通数码专营店
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • 1,54 -Черно -белый два -белый
  • 1,54 -Черно -белый порошок три цвета
  • 1,54 дюйма черно -белого и желтого трех цветов
Добавить в корзину
Другие товары этого продавца
¥4.9104руб.
¥20.34430руб.
¥1.3529руб.
¥24.5518руб.
  • Информация о товаре
  • Фотографии
Цвет: 1,54 -Черно -белый два -белый, 1,54 дюйма черно -белого и желтого трех цветов, 1,54 -Черно -белый порошок три цвета

Ссылка: https://pan.baidu.com/s/1j7t8owdiqiv3lzxmpdomvg пароль: tjqu (включая тестовое видео)

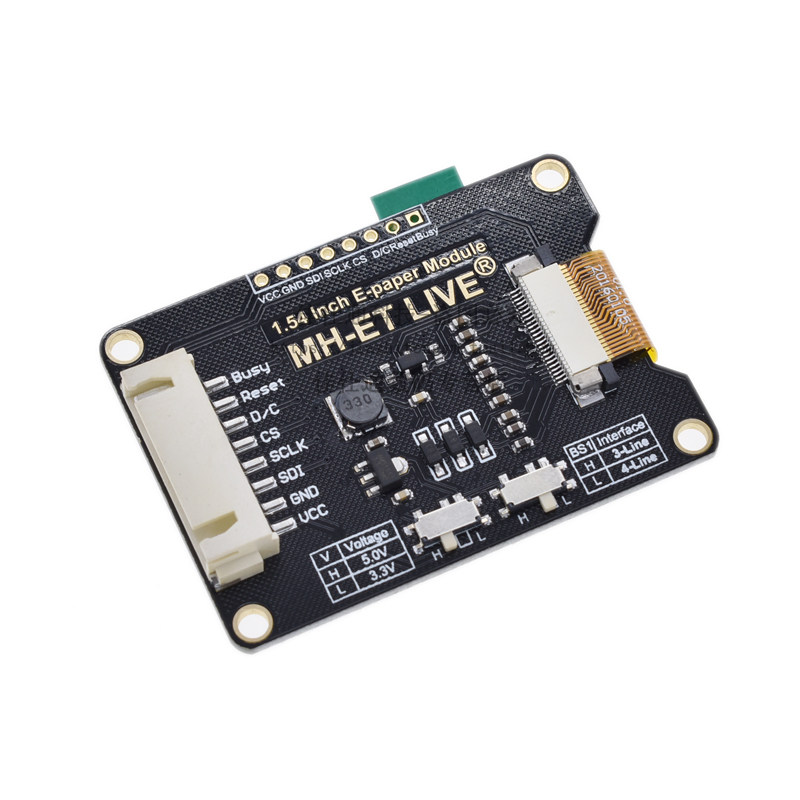

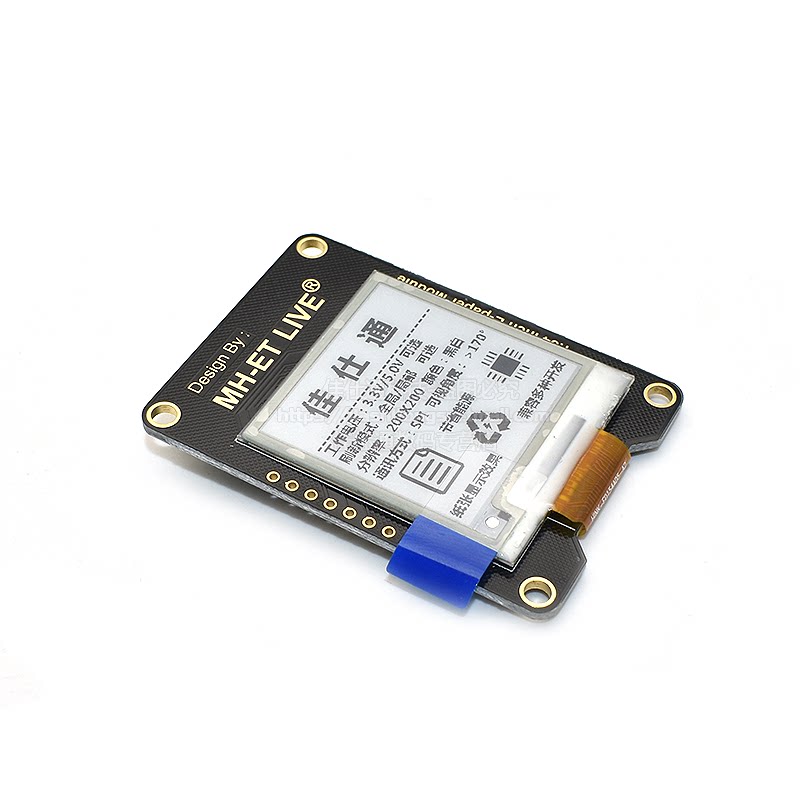

【Введение модуля】
         Размер экрана этого модуля составляет 1,54 дюйма, разрешение составляет 200x200, с внутренним контроллером, используя связь между интерфейсом SPI для поддержки локального обновления.
         низкое энергопотребление, широкий угол обзора и мощность -OFF все еще могут быть четко отображены. Он используется для применений дисплеев, таких как метки шельфа и промышленные инструменты.



【Особенности модуля】

1. Не требуется подсветка, содержимое дисплея на последнем экране можно сохранить в течение длительного времени, и время может быть до полугода.

2. Потребление энергии очень низкое, и в основном только мощность потребляет мощность, когда освежает

3. SSPI -интерфейс управления, доступ к Raspberry/Arduino/STM3 и другим основным платам управления

4. Предоставьте комплексные подтверждающие данные (программа пример Arduino, отображение глобального дисплея и локальный дисплей)


【Параметры модуля】

Рабочее напряжение: 3,3 В/5 В (адаптировано к Arduino Access, не преобразуйте дополнительные уровни конверсии)

Интерфейс связи: 3-проводной SPI, 4-проводной SPI.

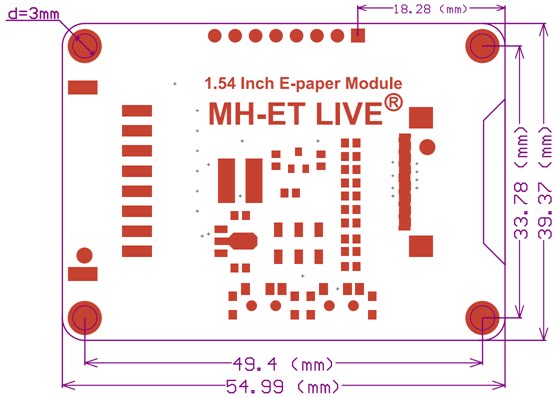

Размеры: 55 мм× 39.4mm

Размер дисплея: 27,6 мм× 27.6mm

точка         расстояние: 0,138× 0.138

точка   различение   ставка: 200× 200

Показать цвет: черный, белый

Серый уровень: 2

Местное обновление: 0,3 с

Глобальное обновление: 2 с

Обновление энергопотребления: 26,4 МВт (тип.)

Резервное энергопотребление:<0.017mW

Угол обзора:>170&deg;

&nbsp;

&nbsp;

&nbsp;

&nbsp;

&nbsp;

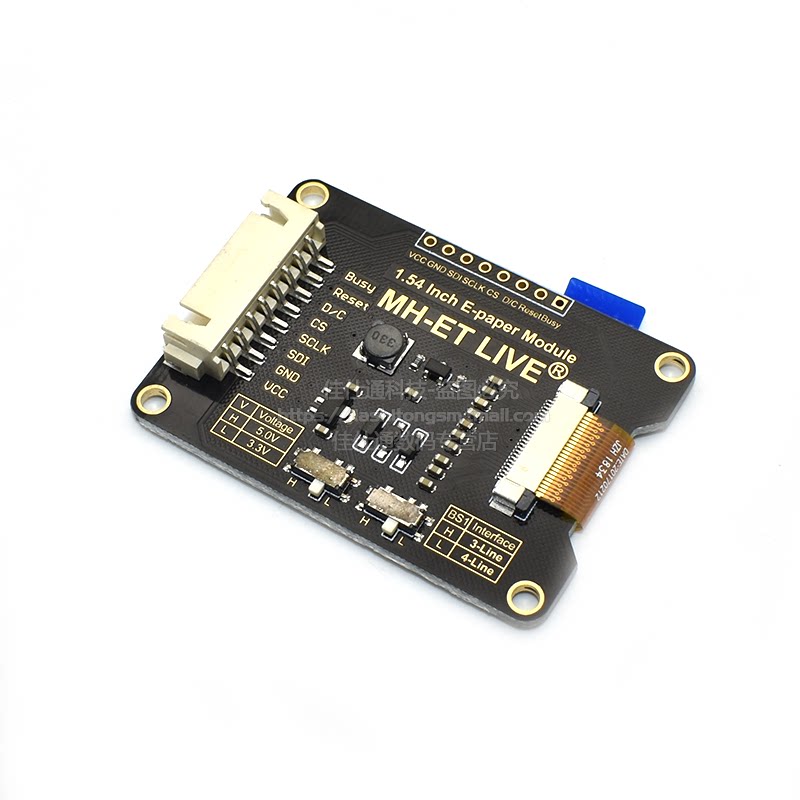

【Описание интерфейса】

VCC&NBSP;: 3,3 В/5,0 В, вы можете выбрать входное напряжение через переключатель

GND&nbsp;&nbsp;: gnd

DIN&nbsp;&nbsp;&nbsp;&nbsp;&NBSP;: SPI Communication PIN -код MOSI, 4 или 3 -линейный режим SPI можно выбрать через переключение

CLK&nbsp;&nbsp;&nbsp;&nbsp;: spi communication sck pin

CS&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&NBSP;: SPI планшетные штифты (низкий уровень действителен)

DC&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&NBSP; Контакты управления данными/командами (высокий уровень представляет данные, низкие уровни указывают на команды)

RST&nbsp;&nbsp;&nbsp;&NBSP; внешний сброс (сброс низкого уровня)

BUSY&NBSP ;: Выходной штифт рабочего состояния (высокий уровень показывает, что работает)

&nbsp;

【Подключитесь к Arduino】

[Тестовые примеры (поддержка программы Arduino)]

1. Программа тестирования импорта

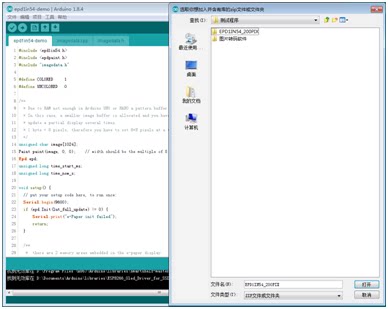

Откройте Arduino IDE и откройте его&LDQUO&rdquo; раскрывающаяся настройка->&Ldquo; Load Library&rdquo;->&ldquo; добавить библиотеку .zip&rdquo;

Выберите epd1in54.zip или файл библиотеки папок добавить.

&nbsp;

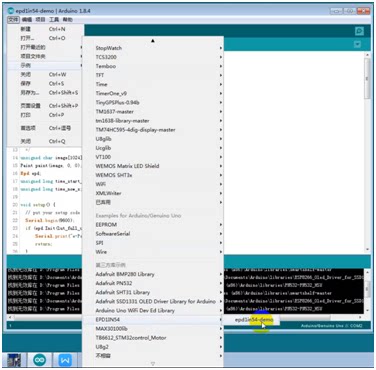

Открыть&ldquo; файл&rdquo; раскрывающаяся настройка->&ldquo; пример&rdquo;, выберите epd1in54-demoХрам, компиляция и загрузка в совет по разработкеСущность

&nbsp;

&nbsp;

&nbsp;

Метод подключения платы разработки и электронный бумажный дисплей выглядит следующим образом:


1.54 e-Paper

UNO /NANO V3.0/ PRO MINI /MEGA2560

5.0V

5.0V

GND

GND

DIN

D11

CLK

D13

CS

D10

DC

D9

RST

D8

BUSY

D7

В соответствии с напряжением питания, установите переключатель на правильную передачу.Интерфейс SPI использует 4 -линейный интерфейс по умолчанию.

Вы можете найти необходимую функцию из ключевого документа папки библиотеки.


2. Измените изображение дисплея

Косвенно отображайте изображение: используйте компьютер для преобразования изображения в соответствующий массив, а затем непосредственно встраивает массив в программу в виде файла .c.

Как преобразовать изображение в соответствующий массив.

A.&nbsp;&nbsp;&nbsp;&NBSP; Откройте инструмент для рисования, который поставляется с системой Windows, создайте новые изображения и установите пиксели на 200x200.


B.&nbsp;&nbsp;&nbsp;&NBSP; Поскольку модуль может отображать только серого цвета двух порядка (только черно -белого), прежде чем преобразовать изображение в массив, он должен быть преобразован в монохромное положение монохромного растрового изображения).Пример пакета содержит монохромную картину диаграммы (Raspberrypi/Python/Monocolor.bmp).


C.&nbsp;&nbsp;&nbsp;&NBSP; Используйте программное обеспечение Image2lcd.exe для генерации массива (файла .c), соответствующего изображению.

&Middot; откройте изображение с помощью программного обеспечения и установите соответствующий параметр: ??

&MidDot; выходные данные тип: C

&Middot; режим сканирования: горизонтальное сканирование

&Middot; выходной серогойк: монохром (то есть два шага)

&Middot; максимальная ширина и высота: 200 и 200

&Миддот;&ldquo; содержат данные головы изображения&rdquo;

&Middot; проверить&ldquo; цвет цвета&rdquo; (проверка: белый на картинке будет преобразован в 1, черный будет преобразован в 0)


D.&nbsp;&nbsp;&NBSP; щелкните&ldquo; сохранить&Rdquo; и соответствующий .c -файл будет сгенерирован.


E.&nbsp;&nbsp;&nbsp;&NBSP; Скопируйте соответствующий массив в проект, и программа вызывает этот массив, чтобы отобразить.


[Подключитесь к Raspberry Pi]


e-Paper

Raspberry Pi 3B

3.3V

3.3V

GND

GND

SDIN

MOSI

SCLK

SCLK

CS

CE0

DC

25

RST

17

BUSY

24




【Подключитесь к STM32】



&nbsp;e-Paper

STMF103C8T6

3.3V

3.3V

GND

GND

DIN

PB9

CLK

PB8

CS

PB7

DC

PB6

RST

PB5

BUSY

PB4

&nbsp;&nbsp;&nbsp;&nbsp;
