Обучающая оригинальная панель управления, цельная модель, модуль, официальный флагманский магазин
Цена: 1 845руб. (¥87.3)
Артикул: 570028242460
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:深圳市林信世纪电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.6514руб.
¥2.145руб.
¥1503 170руб.
¥0.920руб.
С большим количеством учебной информации можно связаться по номеру заказа на покупку!
источник питания
Arduino UnoдоступныйUSBПодключить или внешний источник питания.Выберите питание автоматически.
Внешний (не -(неUSB) Источник питания может бытьAC-DCАдаптер (стена) также может быть батареей.Проходить2.1mmВнедрение силового розетки, вставленное в плату в центре центра, может подключаться к адаптеру.Лидер батареи может быть вставлен в разъем питанияGndиVinПриколоть.
Обходная плата может быть вызвана6~20VВнешний источник питания.Однако, если напряжение питания ниже, чем7V,Так5VШтифт может быть предоставлен ниже, чем5VНапряжение платы может быть нестабильным.Если напряжение питания превышает12VРегулятор может быть перегрет, чтобы повредить плату.Диапазон напряжения рекомендуется как7~12VСущность
Мощные булавки следующие:
Внешний (не -(неUSB) Источник питания может бытьAC-DCАдаптер (стена) также может быть батареей.Проходить2.1mmВнедрение силового розетки, вставленное в плату в центре центра, может подключаться к адаптеру.Лидер батареи может быть вставлен в разъем питанияGndиVinПриколоть.
Обходная плата может быть вызвана6~20VВнешний источник питания.Однако, если напряжение питания ниже, чем7V,Так5VШтифт может быть предоставлен ниже, чем5VНапряжение платы может быть нестабильным.Если напряжение питания превышает12VРегулятор может быть перегрет, чтобы повредить плату.Диапазон напряжения рекомендуется как7~12VСущность
Мощные булавки следующие:
- VIN.Вы можете обеспечить напряжение через этот штифт, или если вы обеспечиваете напряжение через розетку, вы можете использовать его через штифт.
- 5V.Переворот может быть включена в сокет питания постоянного тока (7-12 В), USB-разъем (5V) или PIN-штифт VIN-платы (7-12 В).Благодарность питания через 5 В или 3,3 В будет обходной стабилизатор, чтобы повредить плату.Мы не рекомендуем это.
- 3V3.Большое потребление тока составляет 50 мА.
- GND.
- Контакты на IOREF.Плата с фиксированным экраном может считывать напряжение контакта IOREF, выбирать соответствующий источник питания или запустить преобразователь напряжения на выходе, чтобы запустить под напряжением 5 В или 3,3 В.
хранилище

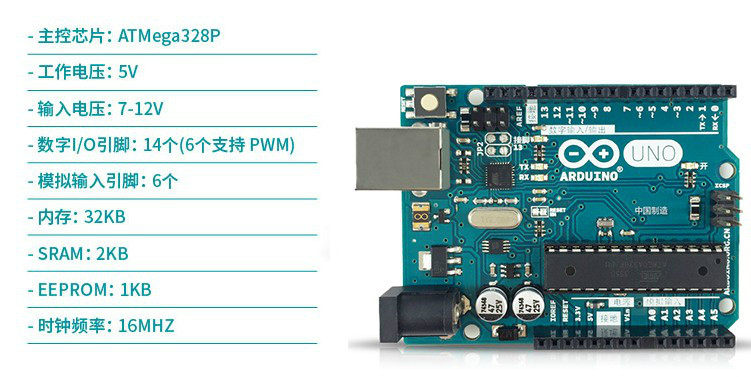

ATMEGA328 имеет вспышку 32 КБ, из которой 0,5 КБ активируется запускным погрузчиком).Он также имеет 2 КБ SRAM и 1KB EEPROM (вы можете использовать библиотеку EEPROM для чтения и написания).
Input and Output
Используя функции PinMode (), DigitalWrite () и DigitalRead (), 14 контактов с номерами на UNO можно использовать в качестве входного или вывода.Их рабочее напряжение - 5 В.Каждый вывод может обеспечить или принимать ток с высотой 40 мА, и существует внутренний резистор для подтягивания 20-50 кОм (отключен по умолчанию).Кроме того, некоторые булавки также имеют специальные функции:
- Кандидат: 0 (RX) и 1 (TX).Используется для получения (RX) и отправить (TX) TTL -последовательные данные.Эти контакты связаны с соответствующими контактами USB ATMEGA8U2 для серийного чипа TTL.
- Внешнее прерывание: 2 и 3.Эти контакты могут быть настроены на то, чтобы вызвать прерывание при низком значении, поднимании или вниз или вниз или численных изменениях.Для получения подробной информации, пожалуйста, обратитесь к функции AttachInterrupt ().
- ШИМ: 3, 5, 6, 9, 10 и 11.Предоставьте функцию AnalogWrite () для 8 -бит -вывода.
- SPI: 10 (SS), 11 (MOSI), 12 (мисо), 13 (SCK).Эти PIN поддерживают использование библиотеки SPI для связи SPI.
- Светодиод: 13.Существует встроенный светодиод, подключенный к номеру PIN 13.Когда булавка высока, светодиод открывается;UNO имеет 6 аналоговых входов, числа A0 до A5, и каждый аналоговый вход обеспечивает разрешение 10 -бит (то есть 1024 различные значения).По умолчанию их напряжение составляет 0 ~ 5 В, хотя они могут использовать контакт AREF и функцию AnaloGReference () для изменения верхнего предела его диапазона.Кроме того, некоторые булавки также имеют специальные функции:
- TWI: A4 или SDA PIN -код и A5 или SCL PIN.Поддержать общение через войска.На плате есть еще два булавки:
- AREF. Опорное напряжение входного ввода.Используйте с AnalogReference ().
- Сброс.Обычно используется для добавления кнопки сброса в щиту.
Общаться
Arduino Uno имеет много инструментов для связи с компьютерами, другим Arduino или другими микроконтроллерами.ATMEGA328 обеспечивает последовательную связь UART TTL (5V), которая может быть выполнена на цифровом выводе 0 (RX) и 1 (TX).ATMEGA16U2 на плате будет выполнять последовательную связь через USB и выступить в качестве порта виртуальной связи программного обеспечения на компьютере.Прошивка 16U2 использует стандартный USB COM -диск без внешнего диска.Тем не менее, один файл .inf требовался в Windows.Программное обеспечение Arduino содержит 1 последовательный монитор, так что простые текстовые данные могут быть отправлены на доску Arduino.Когда USB -чип и USB -подключающие данные передачи передаются через USB -последовательный чип и компьютер, светодиоды RX и TX на плате платы будут мигать (но не подходящие для последовательной связи на выводе 0 и 1).
Мягкая библиотека может сделать последовательную связь на любых контактах с номером UNO.
ATMEGA328 также поддерживает I2C (TWI) и SPI.Программное обеспечение Arduino содержит 1 склад, который может упростить использование шины I2C;
Мягкая библиотека может сделать последовательную связь на любых контактах с номером UNO.
ATMEGA328 также поддерживает I2C (TWI) и SPI.Программное обеспечение Arduino содержит 1 склад, который может упростить использование шины I2C;
Программирование
Вы можете использовать программное обеспечение Arduino (скачать) Программа для Arduino Uno.Через инструменты>Меню платы выберите Arduino Uno (в соответствии с микро -контроллером на плате).
Atmega328 на Arduino Uno будет записывать начальный загрузчик заранее, чтобы новый код был загружен на него без использования внешнего аппаратного программиста.Он использует исходный протокол STK500 для общения.
Вы также можете запустить погрузчик с обхода и использовать ISP Arduino и другие головы для программы через заголовок ICSP (онлайн -последовательный программирование).
Предоставьте ATMEGA16U2 (или 8U2 в схеме REV1 и REV2. Исходный код прошивки.ATMEGA16U2/8U2 оснащен загрузчиком запуска DFU, который можно активировать следующим образом:
Тогда вы можете использоватьAtmel Flip Software(Windows) илиDFU программист(Mac OS X и Linux) для загрузки новой прошивки.В качестве альтернативы, вы также можете использовать головку интернет -провайдера с внешним программистом (охватывая загрузчик запуска DFU).
Atmega328 на Arduino Uno будет записывать начальный загрузчик заранее, чтобы новый код был загружен на него без использования внешнего аппаратного программиста.Он использует исходный протокол STK500 для общения.
Вы также можете запустить погрузчик с обхода и использовать ISP Arduino и другие головы для программы через заголовок ICSP (онлайн -последовательный программирование).
Предоставьте ATMEGA16U2 (или 8U2 в схеме REV1 и REV2. Исходный код прошивки.ATMEGA16U2/8U2 оснащен загрузчиком запуска DFU, который можно активировать следующим образом:

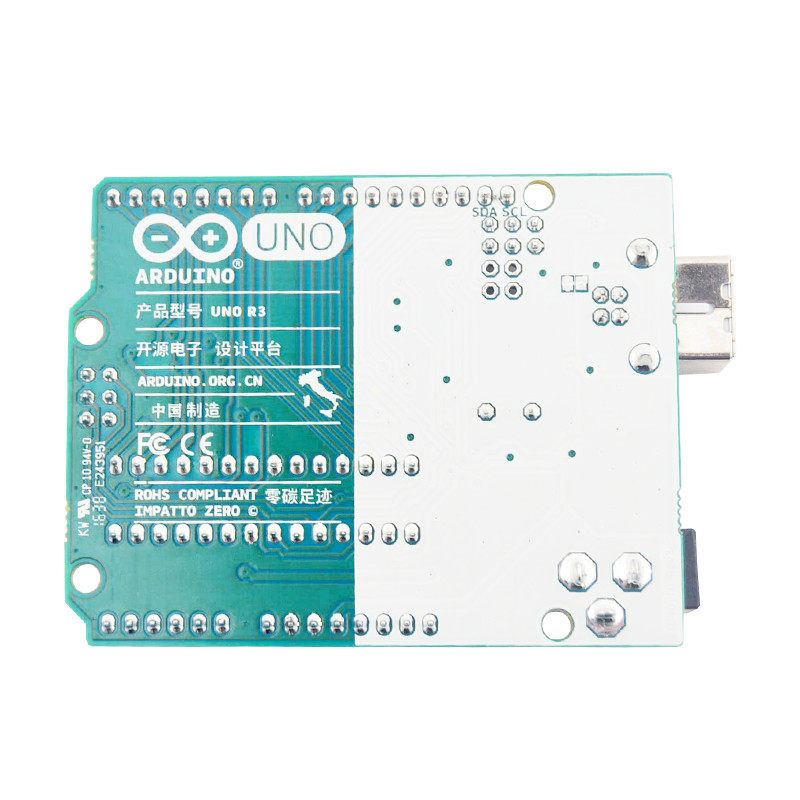

- На плате Rev1: сварка перекрестка на задней панели (возле итальянской карты), а затем сбросить 8U2.
- На REV2 или обновленной плате: есть резистор, который может заземлить линию 8U2/16U2 HWB, чтобы легче ввести режим DFU.
Тогда вы можете использоватьAtmel Flip Software(Windows) илиDFU программист(Mac OS X и Linux) для загрузки новой прошивки.В качестве альтернативы, вы также можете использовать головку интернет -провайдера с внешним программистом (охватывая загрузчик запуска DFU).
Автоматическое сброс программного обеспечения
Конструкция Arduino Uno позволяет сбросить программное обеспечение, которое работает на подключенном компьютере без необходимости нажимать кнопку сброса перед загрузкой.ATMEGA8U2/16U2 Аппаратная линия управления процессом (DTR) подключается к линии сброса ATMEGA328 через конденсатор 100NF.Когда линия утверждается (уменьшена), напряжение линии сброса падает достаточно большое, чтобы сбросить чип.Arduino Software использует эту возможность, чтобы вам нужно было только нажать кнопку загрузки в среде Arduino, чтобы загрузить код.Это означает, что время подвески запуска загрузчика короче, потому что снижение DTR может соответствовать загрузке и загрузке.
У настройки есть другие значения.Когда UNO подключен к компьютеру, использующему Mac OS X или Linux, он будет сбрасывать каждый раз, когда подключение программного обеспечения (через USB).Примерно через полсекунды запустите погрузчик, чтобы запустить на ООН.Несмотря на то, что он должен игнорировать неблагоприятные данные (то есть любые данные, кроме загрузки нового кода), он будет перехватывать первые несколько байтов, отправленных данными, отправленными на плату после открытия соединения.Если эскиз запускается на плате на плате на плате (это программа Arduino, представляет собой кодовой блок, который может загружать и работать на плате Arduino), он получает однократную конфигурацию или другие данные, убедитесь, что программное обеспечение Общается с ним после открытия соединения, подождите минуту, прежде чем отправлять данные.
У UNO есть линия трассировки, которая обрезает ее, чтобы отключить автоматический сброс.Приварили колодки с обеих сторон линии трассировки, чтобы снова включить их.Это отмечено словом «Сброс-е».Автоматический сброс также может быть отключен путем подключения резистора 110 Ом между линиями питания и сброса 5 В.
У настройки есть другие значения.Когда UNO подключен к компьютеру, использующему Mac OS X или Linux, он будет сбрасывать каждый раз, когда подключение программного обеспечения (через USB).Примерно через полсекунды запустите погрузчик, чтобы запустить на ООН.Несмотря на то, что он должен игнорировать неблагоприятные данные (то есть любые данные, кроме загрузки нового кода), он будет перехватывать первые несколько байтов, отправленных данными, отправленными на плату после открытия соединения.Если эскиз запускается на плате на плате на плате (это программа Arduino, представляет собой кодовой блок, который может загружать и работать на плате Arduino), он получает однократную конфигурацию или другие данные, убедитесь, что программное обеспечение Общается с ним после открытия соединения, подождите минуту, прежде чем отправлять данные.
У UNO есть линия трассировки, которая обрезает ее, чтобы отключить автоматический сброс.Приварили колодки с обеих сторон линии трассировки, чтобы снова включить их.Это отмечено словом «Сброс-е».Автоматический сброс также может быть отключен путем подключения резистора 110 Ом между линиями питания и сброса 5 В.
Защита от перегрузки USB
Arduino Uno имеет предохранитель самостоятельно, который может защитить компьютерный USB -порт от короткого и чрезмерного повреждения.Хотя большинство компьютеров обладают собственной внутренней защитой, предохранитель обеспечивает больше уровней защиты.Если ток в порте USB составляет более 500 мА, предохранитель автоматически отрезает соединение до тех пор, пока не исчезнет короткий загрязнение или более.
Физические характеристики
Большая длина и ширина печатной платы UNO составляют 2,7 и 2,1 дюйма соответственно, а USB -разъем и розетка превышают предыдущий размер.4 отверстия для винтов позволяют прикреплять плату платы к поверхности или оболочке.Обратите внимание, что расстояние между номером PIN 7 и 8 составляет 160 плотного уха (0,16"), Это не в несколько раз больше интернет -расстояния (100 плотного уха).
