ESP82666WIFI Плата расширения моторного привода L293D ESP12E LUA IOT SMART CAR SIBAO
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
 | |||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||

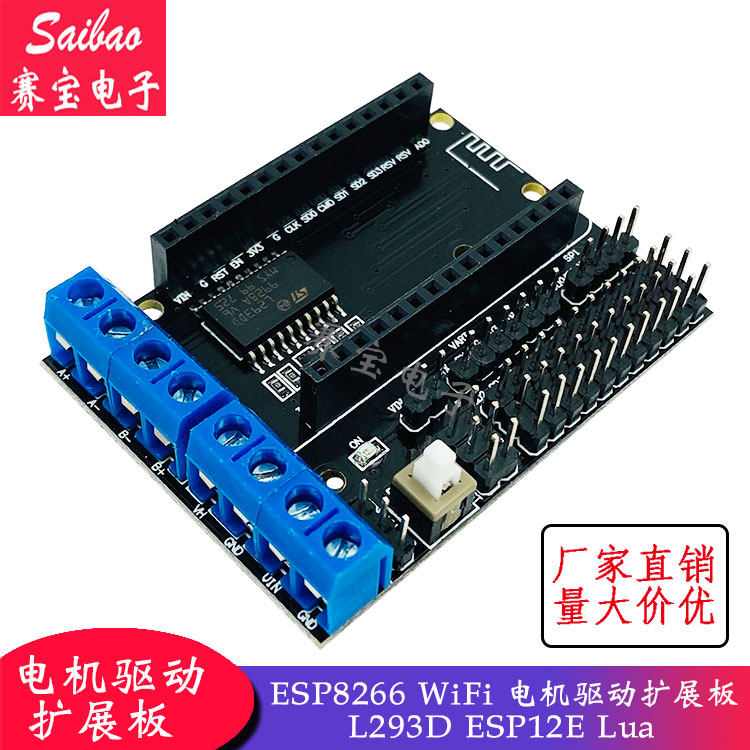

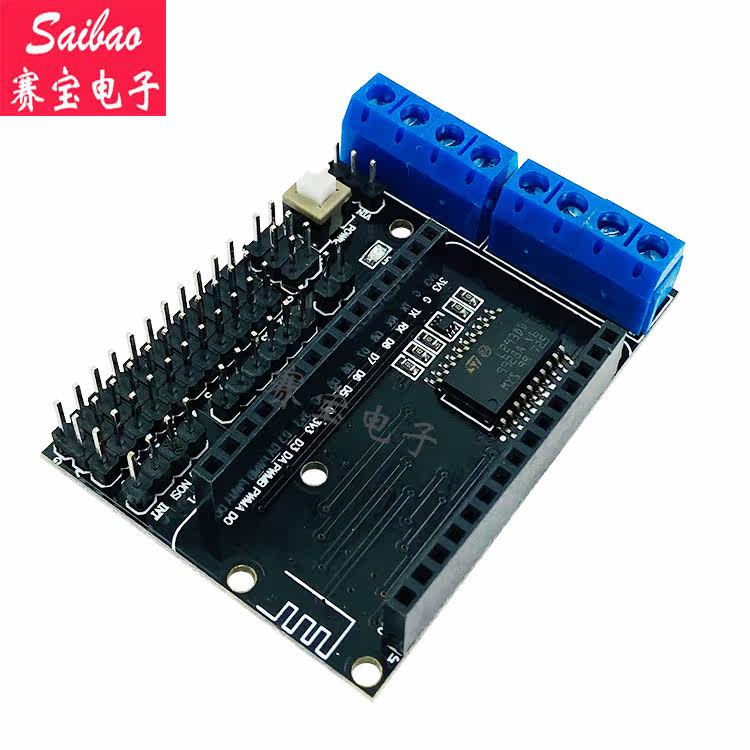

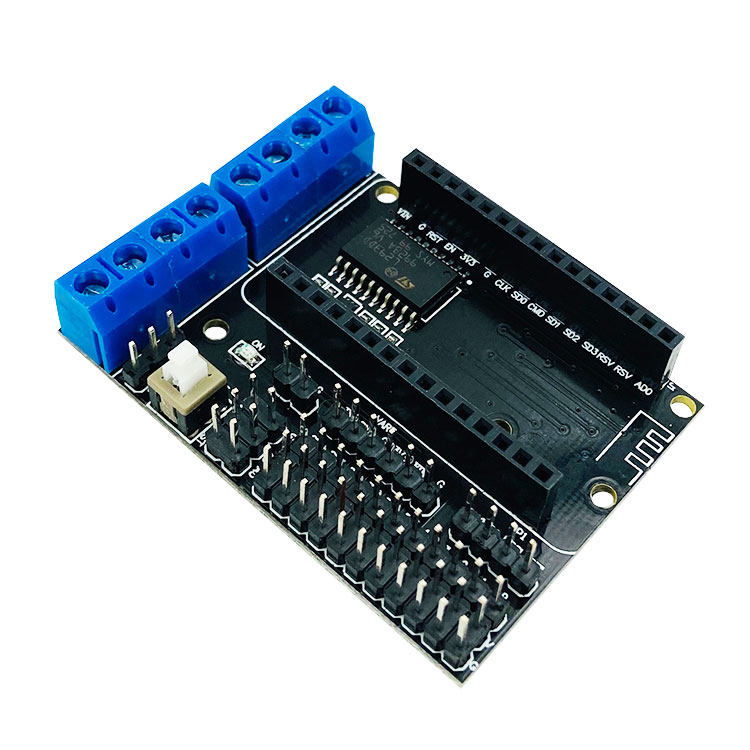

ESP-12EДоска расширения электрического привода
представлять:
Первая моторная плата расширения, разработанная на основе ESP-12E.
Функции:
lESP12 DEV KITМодуль расширения совета по разработке;

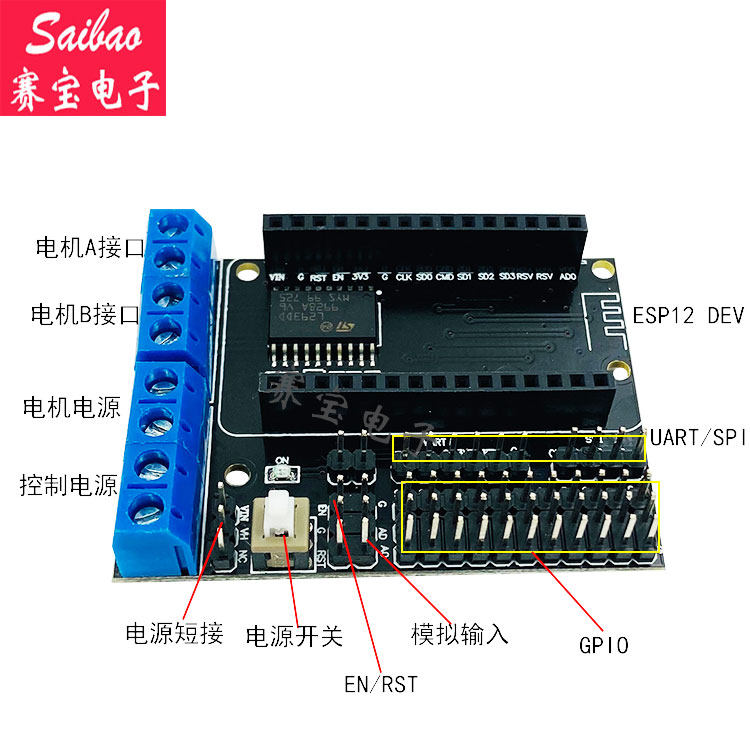

lВывести все функциональные контакты ESP12 Dev Kit: SPI, UART, GPIO, AI и 3,3 В интерфейсов мощности;
lРасширить два драйвера двигателя, которые могут напрямую управлять двумя двигателями;
lБесконечный переключатель питания;
l L293D
lДиапазон мощности двигателя: 4,5 В ~ 36 В;
lДиапазон мощности управления: 4,5 В ~ 9 В;
lЭлектрический источник питания и разделение питания управления; в эксперименте его можно объединить с блоками коротких замыканий, чтобы сократить VIN и виртуальную машину, а также подавать питание на двигатель и плату управления.
Технические характеристики продукта
входная мощность:
~ Электрический источник питания (VM): 4,5 В ~ 36 В, может работать в одиночку;
~ Управляющая мощность (VIN): 4,5 В ~ 9 В (10VMAX), которая может быть включена в одиночку;
~ Модуль обеспечивает короткий путь (VM и VIN с коротким циркусом), который может легко использовать источник питания и управление двигателем одновременно;
Логический рабочий ток ISS: ≤60ma (vi = l), ≤22ma (vi = h);
Водить часть рабочего тока IO: ≤1,2a;
Максимальная дисперсионная мощность: 4 Вт (t = 90 ° C)
Уровень ввода контрольного сигнала: Высокий уровень: 2,3 В ≤vihh≤vin; низкий уровень: -0,3 В ≤vil ≤ 1,5 В
Температура работы: -25 ℃ ～ + 125 ℃
Форма водителя: двойной дорогой модерный водитель мощности
ESP12E DEV Kit Port: D1, D3 (двигатель); D2, D4 (B Motor)

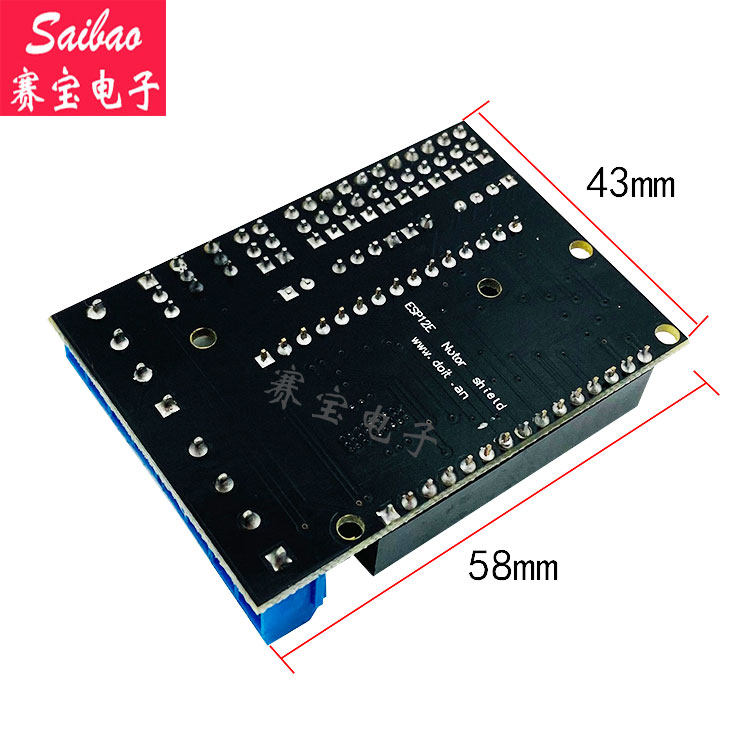

Вес модуля: около 20 г
Меры предосторожности
lПри вставке модуля ESP-12E обратите внимание, что направление антенны согласуется с направлением платы расширения;
lИспользование короткого модуля Connect может одновременно подавать питание в плату управления и двигателя.
