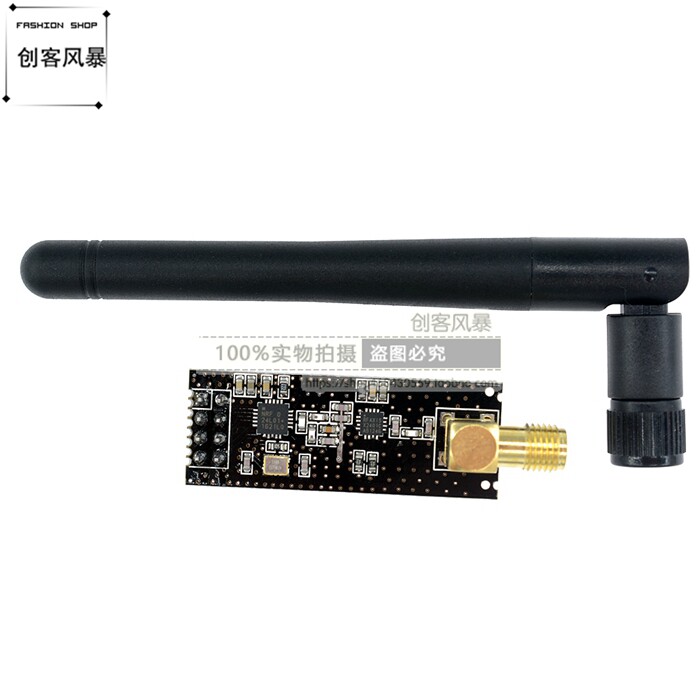

NRF24L01+PA+LNA 1100 метров в длину -дистанции беспроводной прозрачности модуля приема для отправки антенны для отправки антенны
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
NRF24L01+PA беспроводной модуль
Особенности продукта:

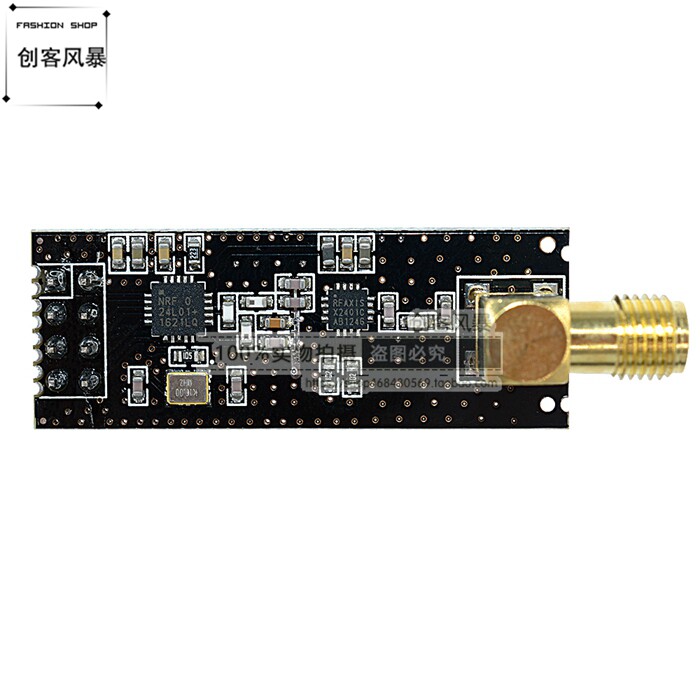

В беспроводном модуле используется оригинальный импортный чип NRF24L01+ RF от Nordic, компании, которая является действительно промышленным продуктом. Он вновь добавил сильную внешнюю антенну, которая на 30% -50% дальше от встроенной антенны, которая является высокотемпературной и имеет всю технологию без свинца.Все высокоскоростные детали обработки сигналов, связанные с радиочастотными протоколами, интегрированы внутренне, и, поскольку слой ссылки полностью интегрирован в модуль, его очень легко разработать.Автоматически обнаруживает и автоматически отправляется в пакеты потерянных данных. Время повторной эксплуатации и количество резерв можно контролировать с помощью программного обеспечения для автоматического хранения пакетов данных, которые не получили сигнал ответа; После получения допустимых данных модуль автоматически отправляет сигнал ответа без отдельного программирования; Обнаружение носителей-обнаружение с фиксированной частотой, встроенное аппаратное обнаружение ошибок CRC и точка-мультипультируют адрес управления управлением пакетом пакета и функцию обнаружения носителей, чтобы одновременно использовать настройки частоты перехода для установки шестиканального адреса регистрации.Интерфейс SPI NRF24L01+ может быть подключен с помощью аппаратного SPI -порта микроконтроллера или моделируемого с использованием порта ввода/вывода микроконтроллера.Существует внутренний FIFO, который может взаимодействовать с различными микропроцессорами с высокой и низкой скоростью, что облегчает использование недорогих микроконтроллеров.
Параметры продукта:

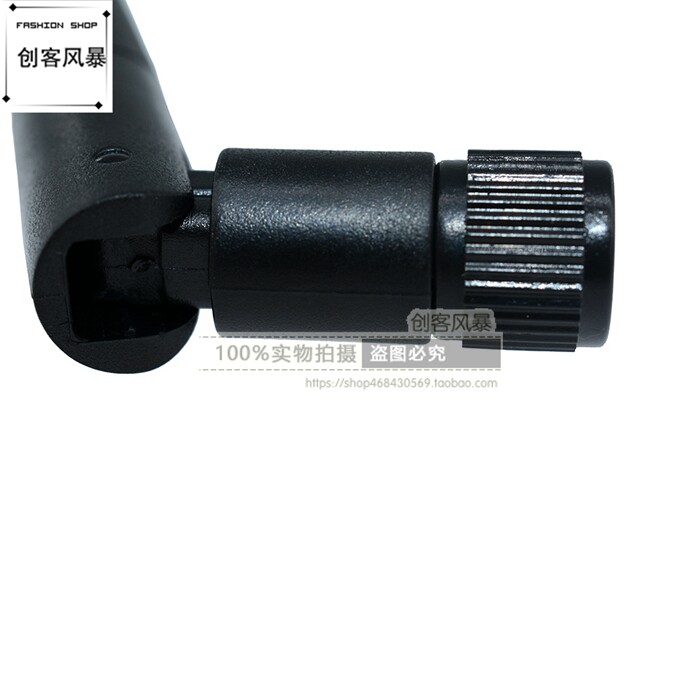

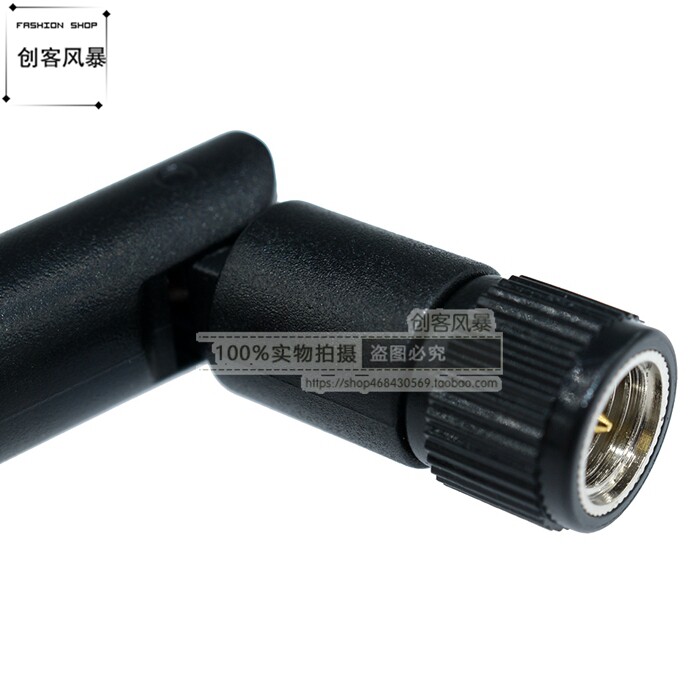

• Встроенный 2,4 г антенны антенны SMA-Ke Cerface удобен для внешних антенн, полосы частот ISM, стандартный интерфейс шага 2,54 мм.
• ВстроенныйEnhanced Shockburst ™ Протокол протокола базовой полосы
• Прием данных поддерживает шестой дорожный канал (One -six)
• Поддержка GFSK/FSK и другие методы универсальной модуляции
• Поддержка 2 Мбит/с/1 Мбит/с/250 кбит/с.
• Многочисленные баллы: 126 частотных точек, удовлетворить потребности многоточечной связи и частотного прыжка, 2400 МГц~2525 МГц, 1 МГц.
• Внутренний интегрированный LDO с высоким PSRR
• Широкий диапазон напряжений питания: 1,9~3,6 В, типичный 3,3 В.
• Средний ток эмиссии составляет всего 250 мА (20 дБ)
• Получение чувствительности: -96DBM@250KBPS
• Мощность передачи может составлять до 20 дБм
• Используя четырех линейный интерфейс SPI, скорость может достигать 10 МГц
• Получение вывода прерывания оборудования данных
• Поддержать 1 -битный выход RSSI
• Рабочая Температура:-20℃~85 ℃
• Наилучшее расстояние передачи: менее 1000 метров (открытая среда 250 кбит-килограмма без окклюзии и электромагнитных помех). Рекомендуется использовать достоверное расстояние для использования в пределах 30-50%.

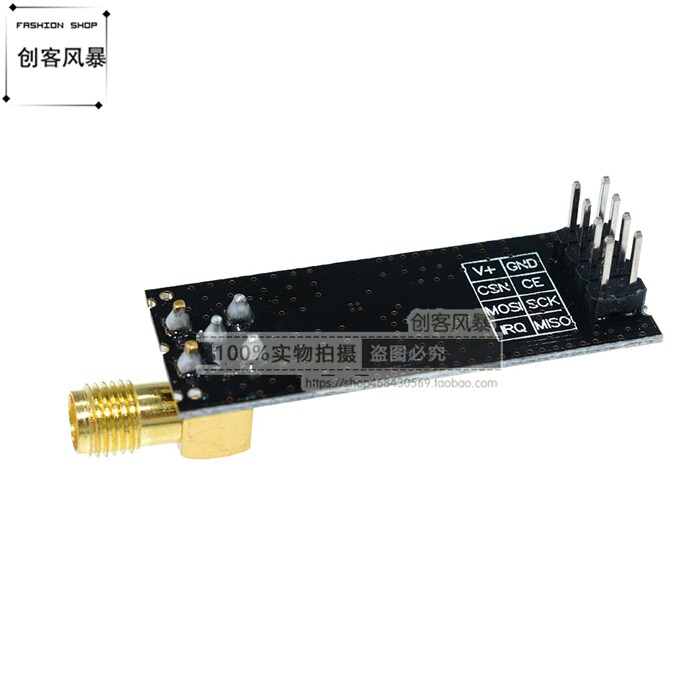

VCC Диапазон напряжения подключения стопы составляет от 2,0 В ~ 3,6 В, а модуль будет сжигается более 3,6 В за пределами этого диапазона.Рекомендуемое напряжение составляет около 3,3 В.За исключением мощности VCC и конец заземления, остальное может быть непосредственно подключено непосредственно с обычным однов -хип -машиной в iO, без необходимости передать уровень.Конечно, это более применимо к одному микрокомпьютеру около 3 В.
Меры предосторожности:
При подключении к одному микрокомпьютере P0 51 серии P0 необходимо добавить сопротивление 10 -километрового притяжения, которое не требуется для подключения с другим портом.Если другие серии отдельных микрокомпьютеров, если это 5 В, пожалуйста, см. Модуль!Модуль SPI Скорость - лучшая поддержка10MВообще рекомендуется 1M Сотни сотен K из SPI Ставка.
Беспроводной модуль является статическим чувствительным устройством. Пожалуйста, обратите внимание на электростатическую защиту при использовании, особенно в сухой зиме, не собирая устройство на сенсорном модуле, чтобы избежать ненужных повреждений.
Беспроводные модули рекомендуются для использования небольшого источника питания постоянного тока. Рабочее напряжение рекомендуется работать в 3,3 В.Заземление модуля должно быть стабильным и надежным, а линия заземления должна быть как можно ближе к общей силовой земле.Если вы используете источник питания переключения, вы должны укрепить возврат, чтобы избежать рабочих характеристик Ripples и пикового импульса питания переключения.
