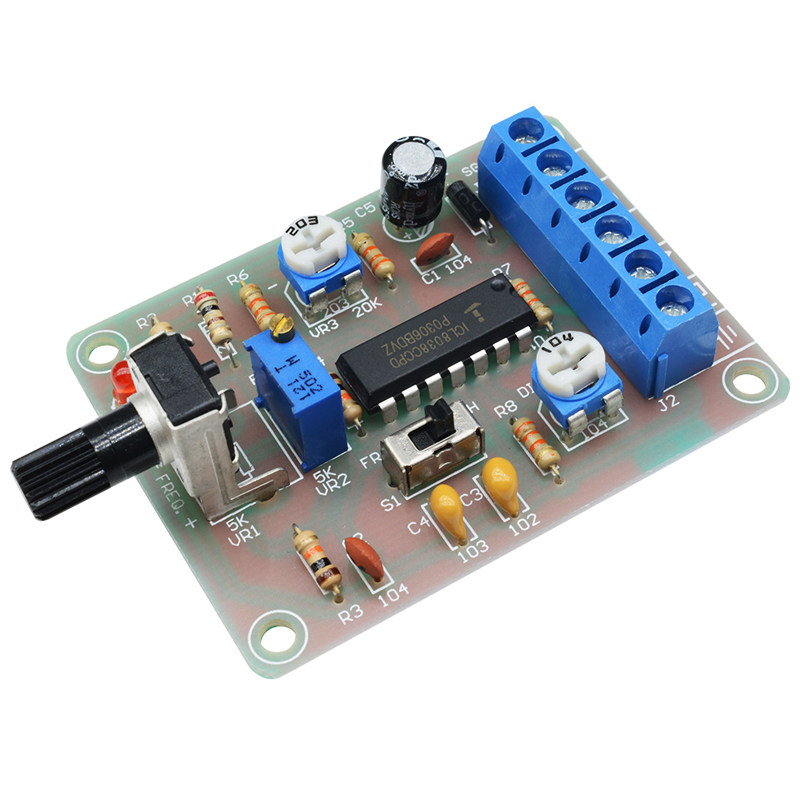

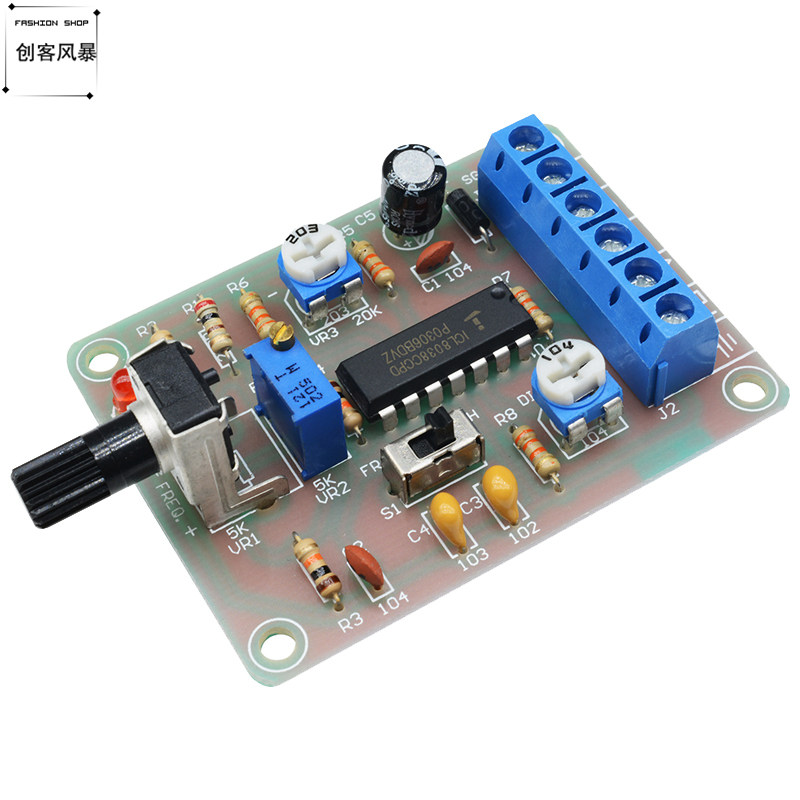

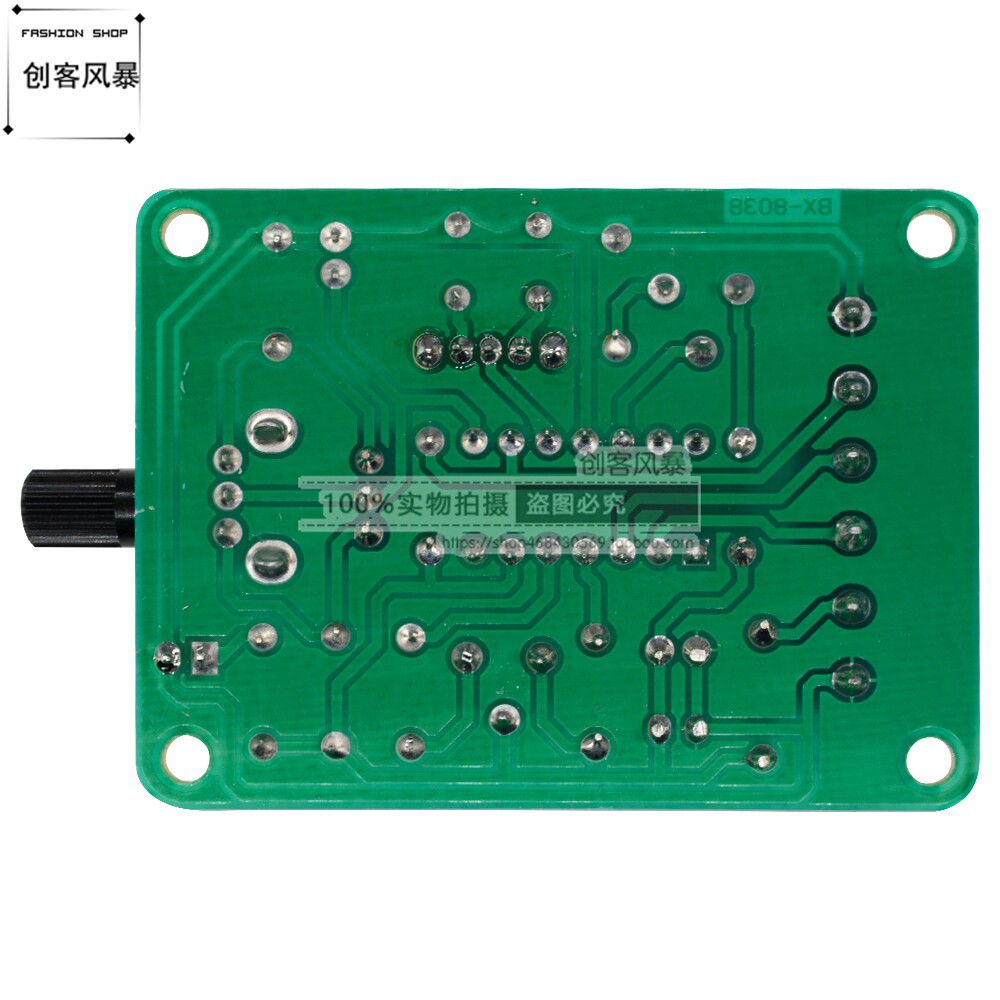

ICL8038 Функциональный генератор генератор схемы Схема Ципта
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Технические характеристики: | Рассеянный, Готовый продукт |

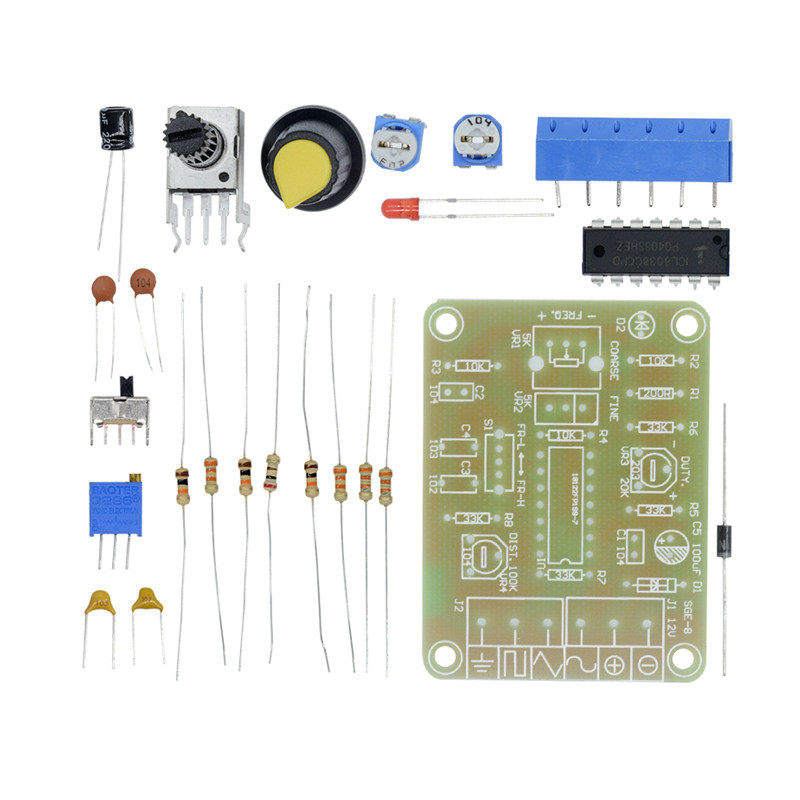

ПРИМЕЧАНИЕ: вам нужно приваривать его самостоятельно, чтобы купить объем
Функциональный генератор ICL8038 чипа ASIC с превосходной производительностью добавляет небольшое количество элемента сопротивления, может создавать синусоидальные волны, треугольные волны и квадраты, а также частоту сигнала, соотношение обязательств и поступление и настройку синусоинусоисед.
ICL8038 Функция PIN:
1 фут, 12 футов: синусоидальная корректировка формы волны;
2 фута: синусоидальный выход;
3 фута: треугольная волна
4 фута, 5 футов: частота и рабочее цикл (или асимметричная форма волны);
6 футов: V +, положительный источник питания;
7 футов: смещение; 8 футов: входной конец регулировки частоты;
9 футов: квадратная волна.
Это вывод набора электрода. При работе сопротивление нагрузки следует подключить из источника питания положительного электрода, соответствующего выводам, чтобы получить выходной выход TTL квадратной волны. Сопротивление нагрузки должно быть подключено к мощности +5 В поставлять;
10 футов: терминал конденсатора времени;
11 футов: v, отрицательный электрод питания или земля.Используйте положительный и отрицательный источник питания, отрицательную мощность 11 футов, выходные сигналы симметрично, чем 0 В; используйте один положительный источник питания, 11 футов, выходной формы волны является однополюсным, однородное напряжение составляет VCC / 2;
13 футов, 14 футов: пустая нога.

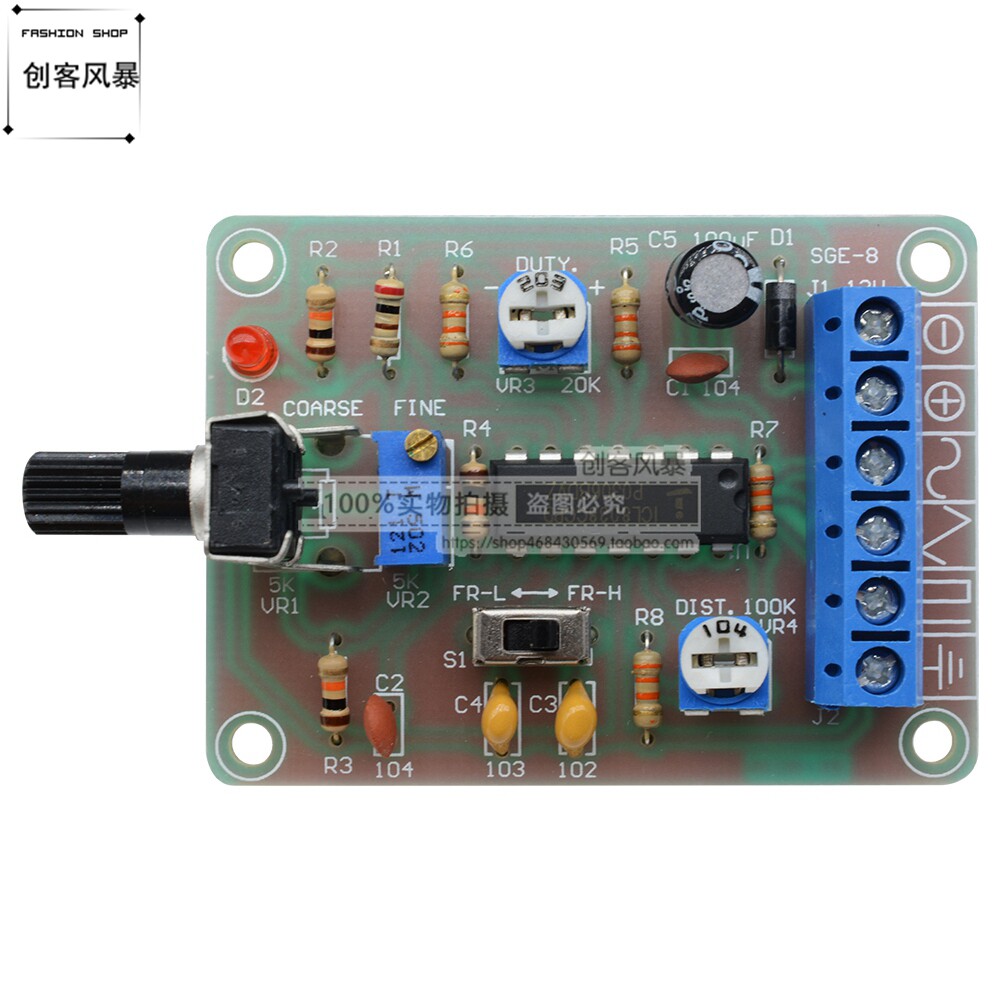

Инструмент предназначен как частотный диапазон 50-5 кГц, переключатель между двумя полосами переключателя, RP1-это регулировка частоты, RP2-это регулировка рабочего цикла, а RP3 является нарушением синусоидальной волны.Схема использует единичный источник питания 12 В, от X1 x2 и x3 до ввода; сторона выходной формы волны, вы можете использовать осциллограф для наблюдения за выходной формой волны, три.
Модель: ICL8038
Введите DC 12V
Частотный диапазон составляет 50-5 кГц,
Размер: 6 см×4.5cm×0.2cm
