[HelperA64开发板（全志A64 64位四核A53，安卓、LINUX、UB）]

Цена: 7 540-15 926руб.    (¥358)
Артикул: 566657539265

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:百杰科技
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • [无]
  • 500W
Выберите размер / комплектацию
  • [2G内存]
  • [1G内存]
Добавить в корзину
Другие товары этого продавца
¥50010 530руб.
¥1252 642руб.
¥1302 747руб.
¥501 057руб.
  • Информация о товаре
  • Фотографии
[内存大小]: [1G内存], [2G内存]
Камера видеонаблюдения: [无], 500W
[配置]: [单主板], [带7寸屏]

Примечание. HelperA64 — зарегистрированная торговая марка нашей компании, номер 22205525. Пожалуйста, будьте добры к тем, кто копирует плату.
Эта плата разработки соответствует основной плате:Нажмите, чтобы ввести

Соответствующий 5-дюймовый экран IPS (720x1280, эффект мобильного телефона):Нажмите, чтобы ввести
Соответствующий IPS 10,1-дюймовый экран (1280x800):Нажмите, чтобы ввести
Соответствующий модуль 4G:Нажмите, чтобы ввести






Описание аппаратной проблемы: поскольку эта макетная плата основана на совместной конструкции аккумулятора и источника питания постоянного тока, при использовании только источника постоянного тока может потребоваться некоторое время для нормального включения компьютера после выключения. При использовании только источника постоянного тока внешний источник питания можно решить, используя прямой источник питания постоянного тока.Подробное описание есть в руководстве к основной плате.

Использование этого продукта требует определенной основы Linux и не подходит новичкам!

Об открытых данных:
1. Программное обеспечение: исходный код программного обеспечения на основе платы разработки, включая Android SDK, ядро LINUX и UBOOT.
2. Аппаратное обеспечение: за исключением основной платы, которая предоставляет только схемы в формате PDF, остальные предоставляют оригинальную проектную документацию.

V2 по сравнению с V1:
1. WIFI преобразуется из USB-версии RTL8188 в SDIO-версию RTL8723BS, которая поддерживает Bluetooth (скорость передачи данных Bluetooth составляет всего 115200 бод и не поддерживает аудио).
2. Добавьте инструкции по зарядке
3. Добавьте интерфейс LVDS и интерфейс MIPI.
4. Добавьте разъем модуля 4G (опционально для поддержки модуля 4G)

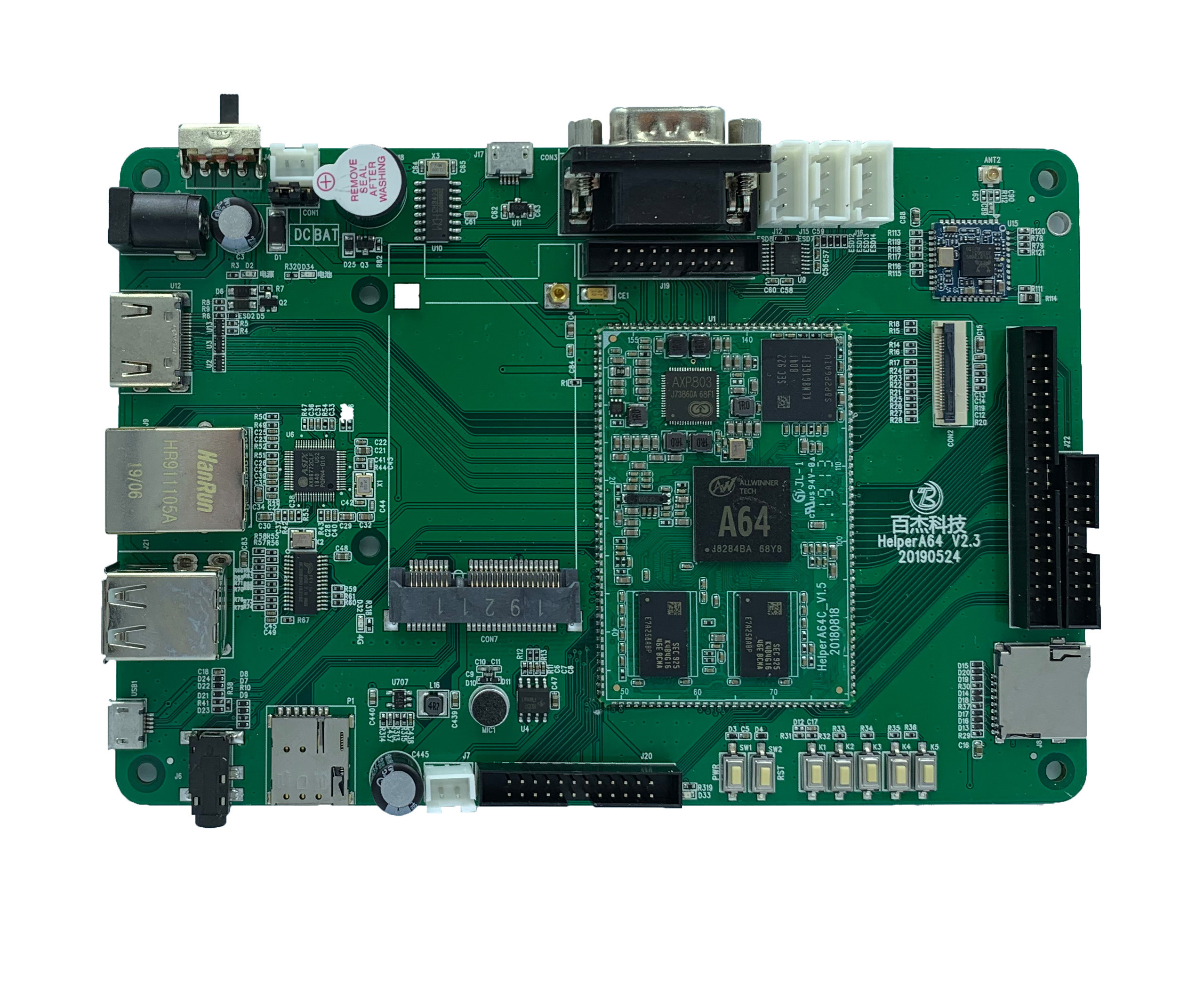

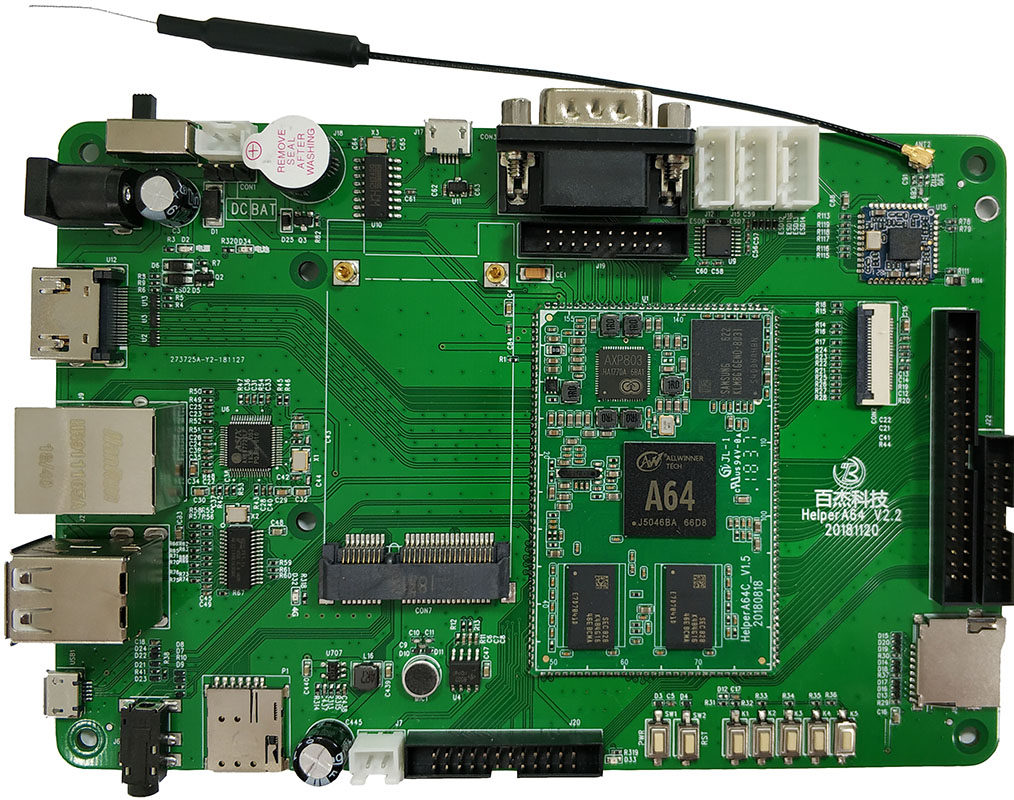

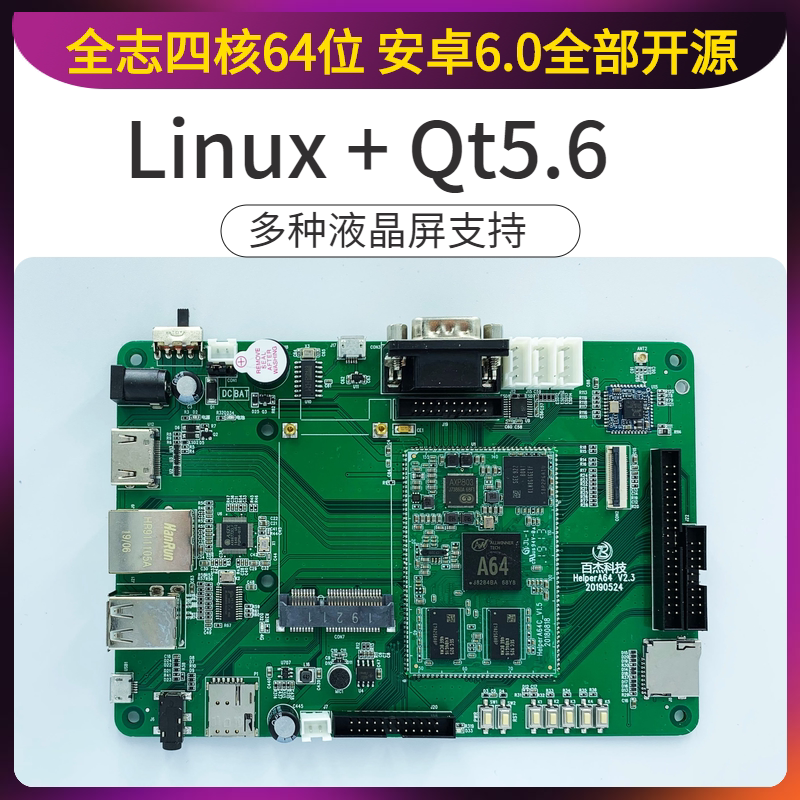

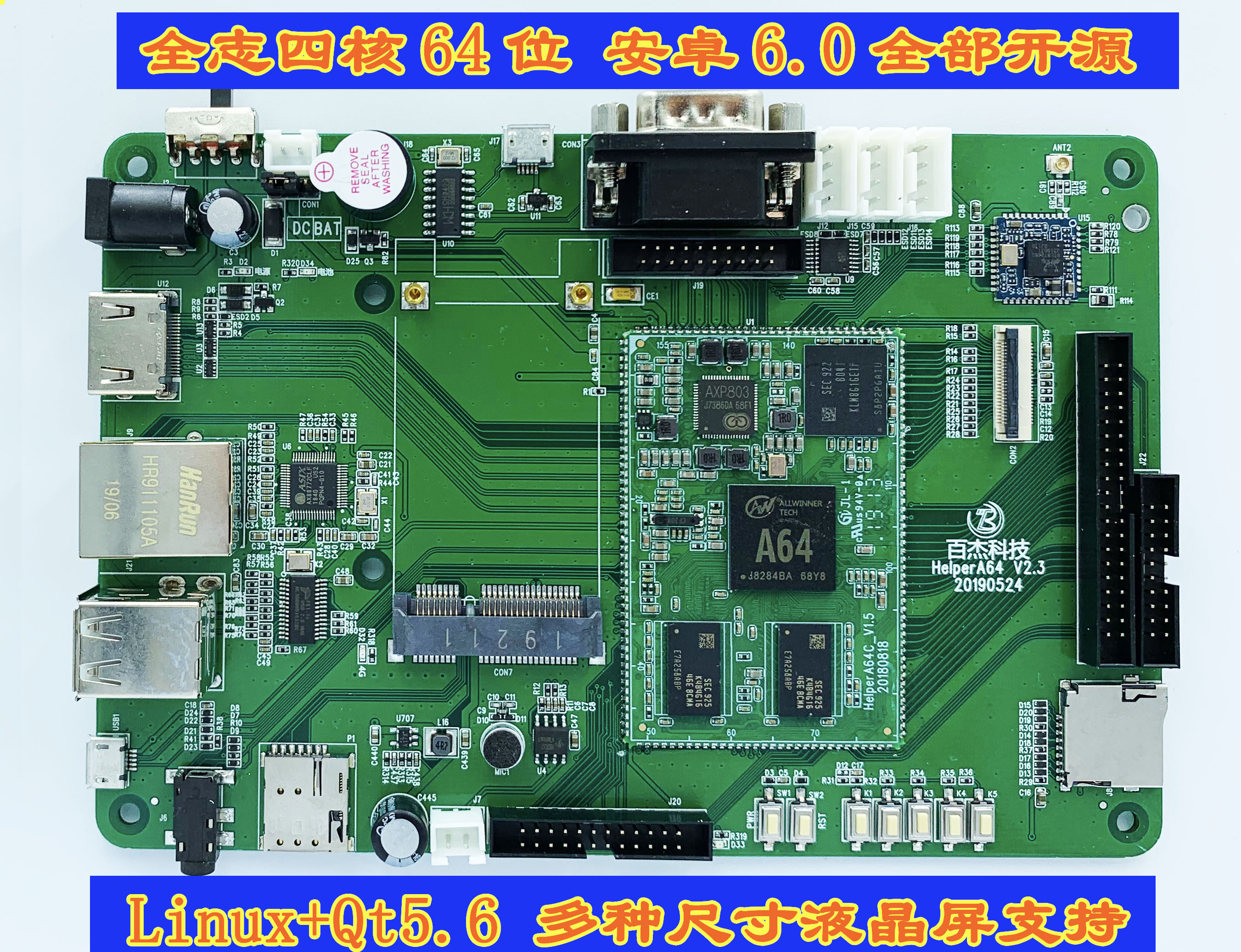

Краткое введение

HelperA64Совет по развитию - это технология BaijieHelperВторая модель в серии макетных плат наследуетHelper2416Все отличные функции, простота, красота, стабильность, эффективность и отличная производительность.10Улучшение более чем на 100 %, подходящее для требований приложений более высокого уровня.

HelperA64Плата для разработки — это недорогая и высокопроизводительная плата.4ядерныйCortex-A53из64Справочная плата, самостоятельно разработанная, производимая и продаваемая нашей компанией.Примите последнюю версию Quanzhi64Положение леченияA64Благодаря богатым встроенным ресурсам и интерфейсам, а также полной поддержке драйверов и прикладного программного обеспечения, он является идеальным выбором для предприятий, желающих оценить ранние продукты.

1.1      Системность

u CPU:64Бит 4ядерныйA53Высшая основная частота:1.1GHz

u Память:1GB

u Магазин:8G EMMC(MLCНетTLCПолем

u Декодирование:1080P@60HzДекодировать

u Показать: поддержкаHDMIВыход 4K@30Hz,1080P@60Hz,LVDS 1366x768@60Hz, MIPI 1920x1080@60Hz,RGB 1920x1080@60Hz

u 2Дорога высокая скоростьUSB HOST,1Дорога высокая скоростьUSB OTG

u 4дорогаTTLПоследовательный порт (может использоваться как обычныйIOрот)

u В одну сторону40ИголкаRGB TTL LCDинтерфейс для поддержки различныхRGBИнтерфейс ЖК-экран, самый высокий1920x1200@60Hz

u 1дорогаTFCard Connector,1Дорожный лидерствоSDIOинтерфейс

u 1дорогаCSIИнтерфейс камеры, может использоваться для разделения времени передней и задней двойной камеры, полный источник питания, максимальная поддержка5MПиксель(Камеру необходимо приобретать отдельно)

u 1Выход для наушников

u 1дорогаLINEOUTВыход

u 1дорогаMICинтерфейс

u 1дорогаPWM, можно подключить к управлению подсветкой

u 1Пчелиной

u 5Обычная кнопка

u ВстроенныйUSBПоверните пение, подключите напрямуюUSBВы можете увидеть информацию о серийной отладке

u 1дорога10/100BASEИнтерфейс Ethernet

u 1дорога2.4G WIFIинтерфейс(Примечание. Поскольку специального оборудования для отладки антенн не существует, качество антенны на макетной плате будет относительно низким. Это только для справки.)

u Расширять24ИголкаIOинтерфейс, в том числе14индивидуальный3.3VобычныйIOрот,1дорогаI2C,4индивидуальный1.8VобычныйIOрот, два3.3Vмощность и два заземления

u питаться от:DC 5V,Батарея3.7V

u Один выходной интерфейс динамика, поддерживает внешний4Европа2WВыход

u Основной размер доски60x40x3(mm)

1.2      Описание аппаратного ресурса



местоположение

описывать

1

Гнездо для аккумулятора, одна литиевая батарея,3.7V

2

Внешний источник питания постоянного тока,5V

3

Выключатель питания постоянного тока, не работает от батареек

4

проходить черезUSBПреобразованный последовательный порт0, используется для просмотра отладочной информации

5

RS232Последовательный порт0,и4То же самое

6

s-uartинтерфейс,TTLЯ пока не знаю, как пользоваться уровнем.

7

TTL-COM0

8

TTL-COM1

9

TTL-COM2

10

TTL-COM3

11

SDIOинтерфейс

12

зуммер

13

Двойной интерфейс камеры

14

40Контактный интерфейс ЖК-экрана, включая интерфейс емкостного сенсорного экрана (определения контактов см. на схеме)

15

TFКарточное сиденье

16

клавиатура

17

Кнопка сброса

18

Кнопка питания

19

24ИголкаIOвыход

20

Интерфейс динамика (максимум:4Европа2WПолем

21

Микрофон

22

USB WIFIМодуль (RTL8188Полем

23

ВЫХОДЫ ВЫХОДА ГАРСИТЕЛЯ

24

USB-OTG(Обычно используется для записи программ или отладки)

25

расширенUSB HOST

26

расширенUSB HOST

27

Интерфейс Ethernet

28

HDMIинтерфейс

29

HelperA64Основная доска





1.3      Диаграмма размера оборудования





1.4      Конфигурация аппаратного обеспечения

1,HelperA64Материнская плата

2,5VАдаптер питания

3,7дюймовый ЖК-экран (разрешение1024x600,С емкостным тачем)
4. Дополнительные соответствующие динамики мощностью 3 Вт (необходимо приобретать отдельно):https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.138a1debt5amBr&id=567155088156

1.5      система программного обеспечения

1,Android6.0

2,LINUX+QT5.6

3,UBUNTU MATE

4,UBUNTU 18.04(xfce)

5UBUNTU 18.04(core)

1.6      О службе настройки

Компания предоставляет на базе ЦюаньчжиA64Услуги по настройке программного и аппаратного обеспечения для платформенных проектов доступны бесплатно в больших объемах. При необходимости обращайтесь:13510178868 Мистер Чен.

1.7    Успешные случаи (Примечание: продукты, изготовленные по индивидуальному заказу, не могут продаваться на стороне)

1. Основная плата рекламной системы автобусной остановки.

Основные параметры:

   Система Андроид 6.0

   Передача данных 4G в режиме реального времени

   Источник питания широкого напряжения 7-24 В

   Определение температуры окружающей среды в режиме реального времени

   Выход HDMI высокой четкости

   100-мегабитный Ethernet

   Усилитель динамика мощностью 10 Вт

2. Контроль доступа и посещаемости + терминал зарядки парковки (универсальная материнская плата)

Основные параметры:

   Система Андроид 6.0



   Источник питания широкого напряжения 7-24 В

   Выход HDMI высокой четкости

   2 USB-ХОСТА

   1 100 М Ethernet

   Выход LVDS (7 дюймов, 10,1 дюйма, 19 дюймов)

3. Материнская плата системы дистанционного считывания показаний счетчиков.

Основные параметры:

   система ЛИНУКС

   Связь 4G в реальном времени

   wifi+bluetooth

   Гигабитный сетевой интерфейс

   Сетевой интерфейс 100M

   Шесть интерфейсов 485 (самопередающая и принимающая коммутация)

   Источник питания широкого напряжения 7-24 В
