Инфракрасный барьер -Устойчивый
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

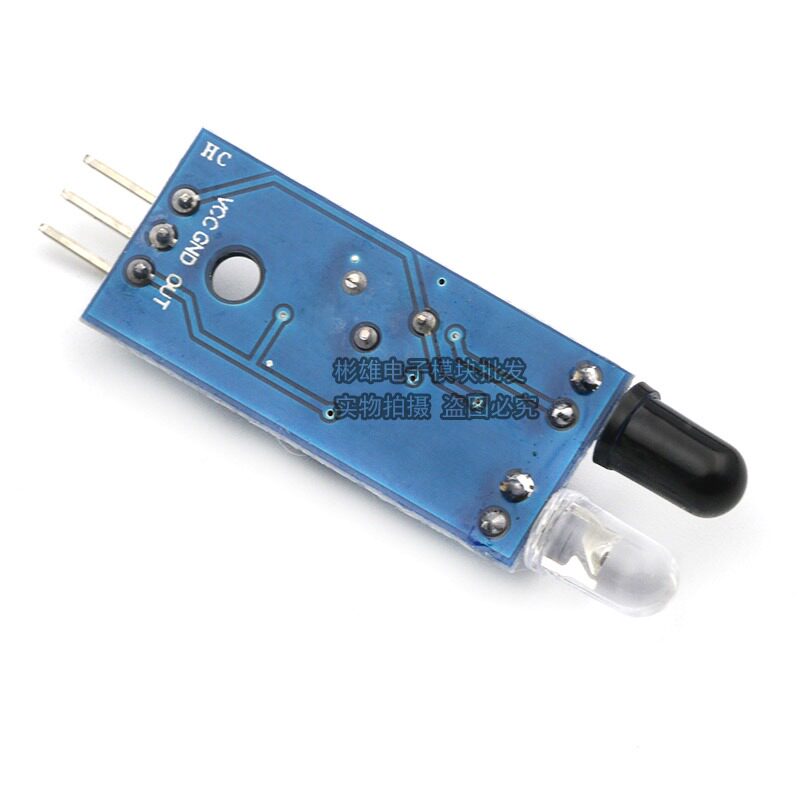

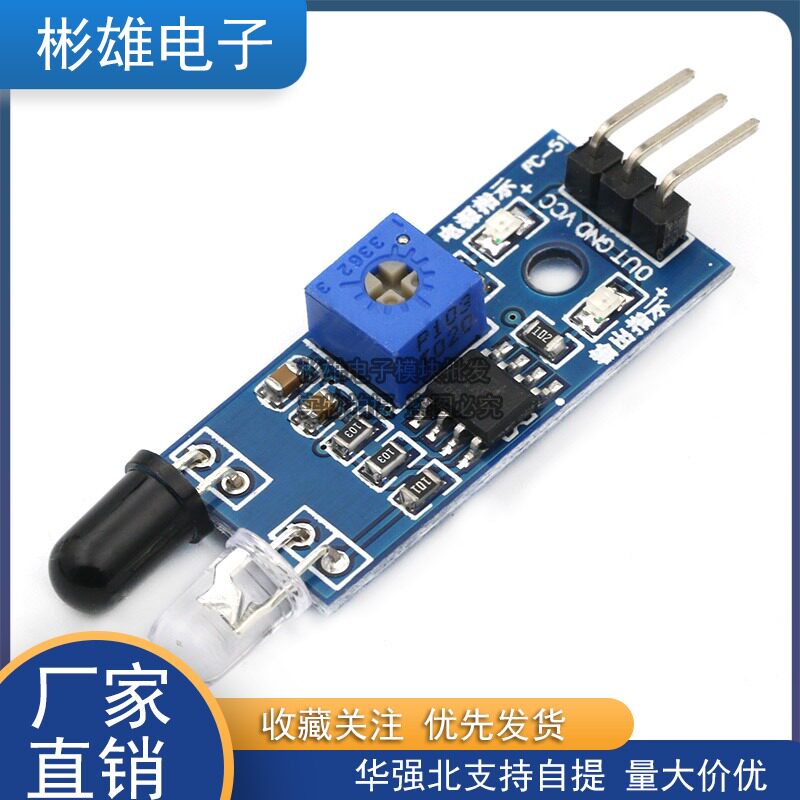

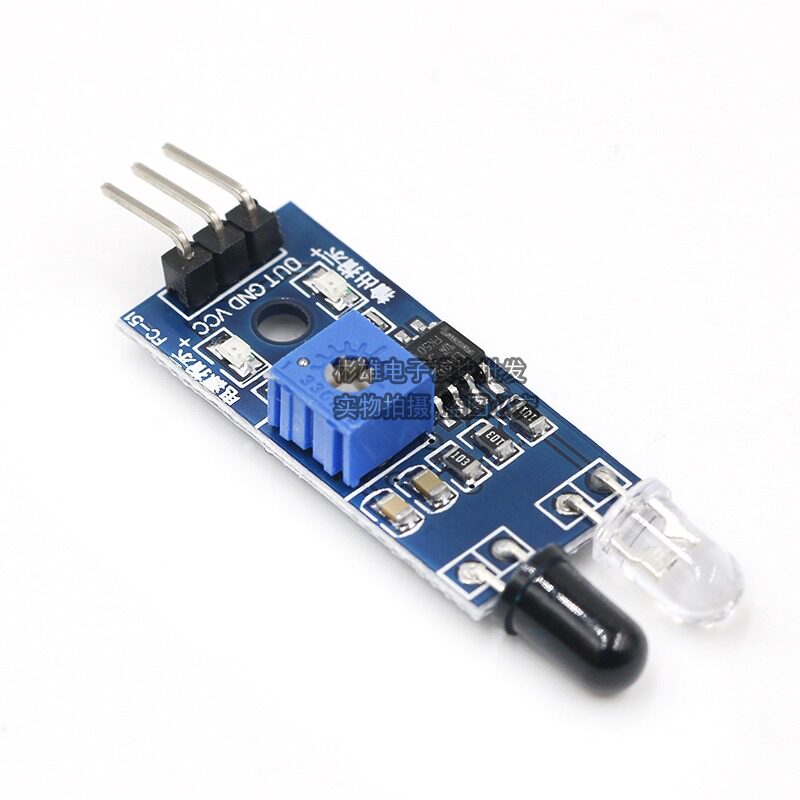

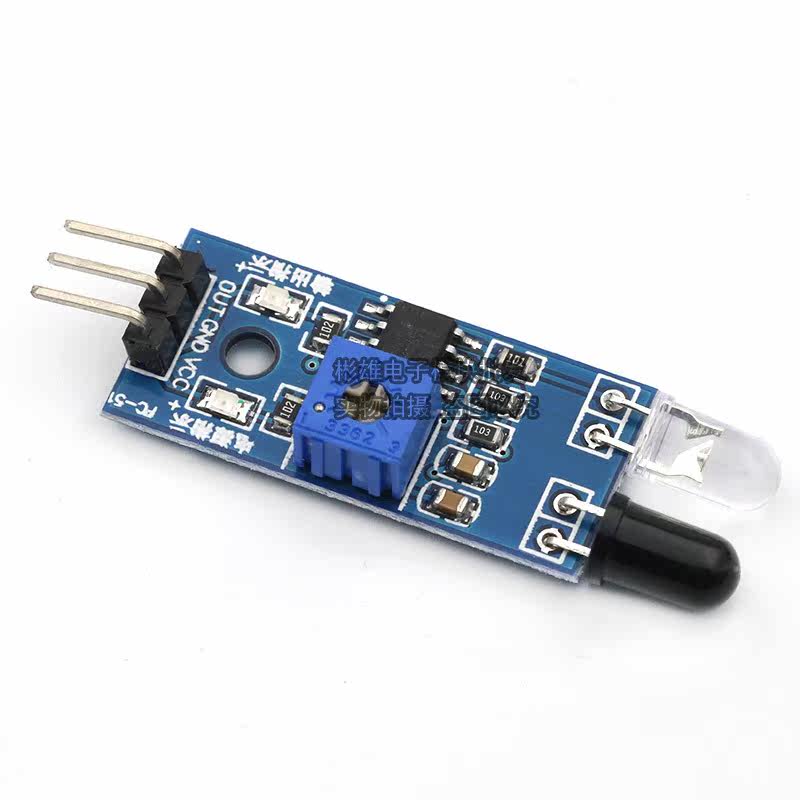

Модуль инфракрасного барьерного модуля настенный барьер -Датчик -датчик черно -белый расстояние линии может быть отрегулировано с роботом Smart Car Robot
Загрузка данных:http://pan.baidu.com/s/1i3kRsrV
один , Описание модуля
Модуль датчика имеет сильную адаптацию к свету окружающей среды. Для получения трубы и получения.Эффективный диапазон расстояний 2 ～ 30 см.,(Проверьте, пожалуйста, перейдите в область с темным светом.Рабочее напряжение составляет 3,3 В-5 В.Расстояние обнаружения датчика может быть отрегулировано с помощью потенциометра, небольших помех, легкой сборки и удобного использования. Он может широко использоваться во многих случаях, таких как робототехника, автомобили предотвращения препятствий, количество сборочных линий и черно -белое отслеживание линий.
два , Описание параметра модуля
1. Когда модуль обнаруживает сигнал препятствия спереди, зеленый индикатор света на плате зажигает уровень, а порт Out продолжает выходить сигналы низкого уровня. Этот модульРасстояние обнаружения составляет от 2 до 30 см., Детективный угол 35°Расстояние обнаружения может быть отрегулировано потенциометром, по часовой стрелке с потенциометром, а расстояние обнаружения увеличивается; потенциометр против часовой стрелки уменьшается, а расстояние обнаружения уменьшается.
2. Датчик активно обнаружение инфракрасного отражения, поэтому отражение и форма цели являются ключом к расстоянию обнаружения.Среди них черное расстояние обнаружения наименьшее, самая большая в белом; небольшая площадь небольшой площади небольшая, а расстояние большое.
3. Выходной порт модуля датчика может быть подключен непосредственно с одноквальным io-портом или может напрямую управлять реле 5 В; метод подключения: VCC-VCC; GND-GND; Out-IO
4. Кораптор использует LM393, а работа стабильная;
5. Модуль может использоваться для питания модуля с помощью питания постоянного тока 3-5 В.Когда источник питания включается, зажжены огни индикатора красного питания;
6. Иметь винтовое отверстие 3 мм, которое удобно для крепления и установки;

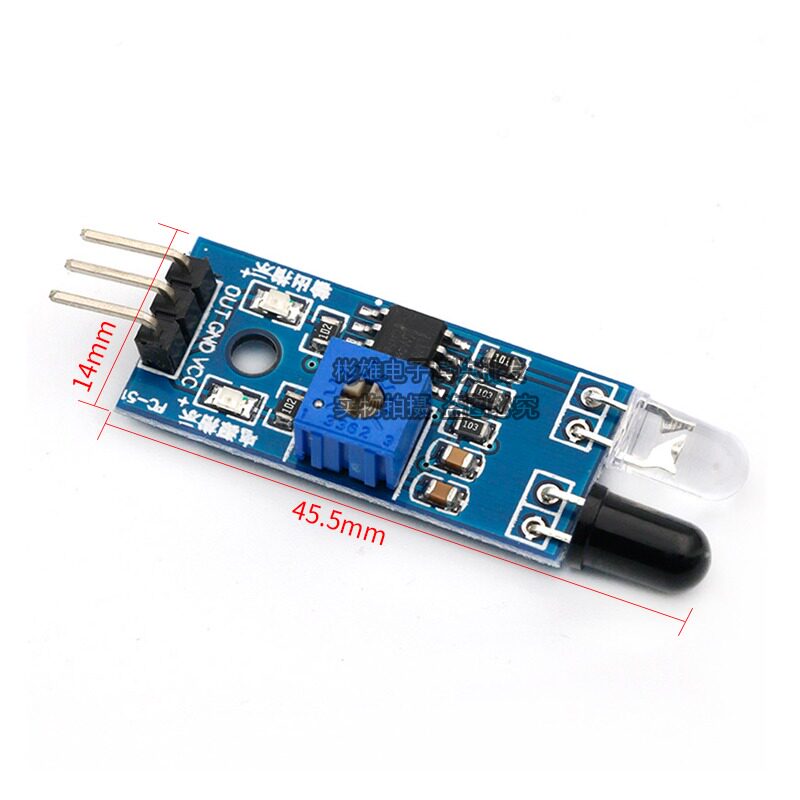

7. Размер платы платы: 3,1см*1,5 см.
8. Каждый модуль регулировал пороговое напряжение сравнения через потенциометр в каждом модуле. Это не особый случай. Не регулируйте потенциометр по желанию.
три , Описание интерфейса модуля (3 линейная система)
1. VCC Внешнее напряжение 3,3 В-5 В (может быть напрямую подключено напрямую с помощью одного чип-машины 5V и 3,3 В одного чип-микрокомпьютера)
2. GND Внешний GND
3, Out Маленькая плата цифровой выходной интерфейс (0 и 1)
