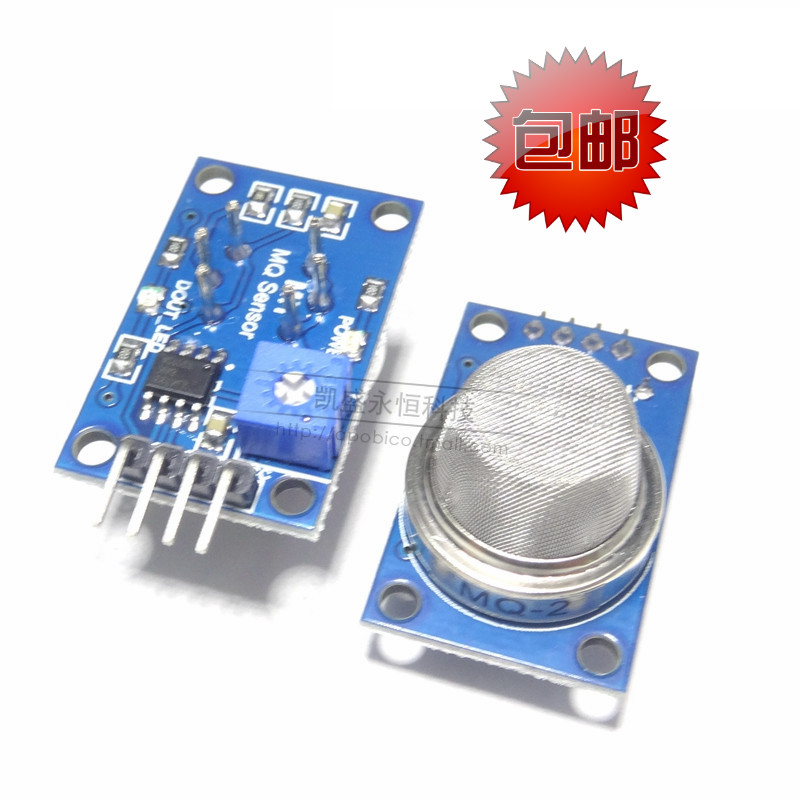

Модуль MQ-2 модуль датчика дымовых газов метан сжиженный газ горючий газ

Цена: 100руб.    (¥4.7)
Артикул: 565352622305

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳凯盛科微电子科技电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥243руб.
¥1.2527руб.
¥1.8840руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии

Добрые советы:Продукт этого магазина предоставляет только описания или электронную информацию.

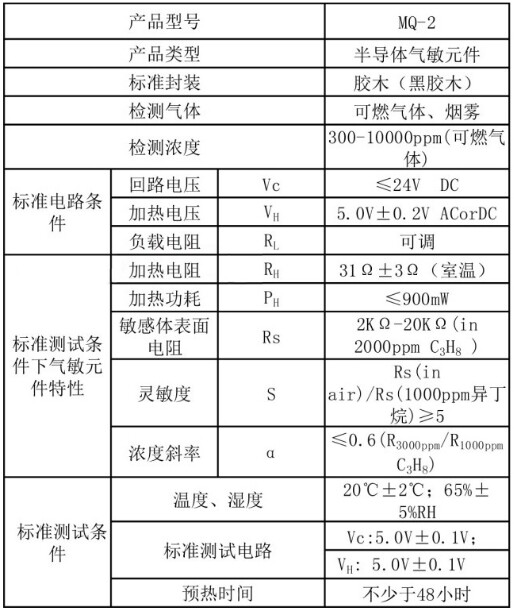

Введение в датчик MQ-2:
Чувствительный к газу материал, используемый датчиком газа MQ-2, представляет собой диоксид олова (SNO2) с более низкой скоростью проведения в чистом воздухе.Когда датчик находится в среде, где расположен датчик, скорость двигателя датчика увеличивается с увеличением концентрации газа в воздухе.Используйте простую схему, чтобы преобразовать изменение проводимости в выходной сигнал, соответствующий концентрации газа.Датчик газа MQ-2 обладает высокой чувствительностью к разжиженному газу, пропану и водороду, а также идеально подходит для обнаружения природного газа и другого легковоспламеняющегося пара.Этот датчик может обнаружить различные горючие газы и представляет собой датчик с низким содержанием кост, подходящий для нескольких применений.

Приложение модуля:
Устройство мониторинга утечки газа, которое можно использовать на доме и заводах, подходит для обнаружения сжиженного газа, бутана, пропана, метана, дыма и т. Д.
Характеристики модуля:
1. Использование высококачественной двойной конструкции, с источником питания и индикацией выходного сигнала TTL;
2. с выходом сигнала DO переключателя (TTL) и выходом аналогового сигнала AO;
3. Допустимый сигнал выхода TTL составляет низкий уровень.В
4. Чем выше концентрация аналогового выходного напряжения, тем выше напряжение.
5. Для сжиженного газа, природного газа, городского газа, дыма, есть лучшая чувствительность.
6. Есть четыре винтовых отверстия для легкого расположения;
7. Размеры продукта: 32 (l)*20 (w)*22 (h)
8. Иметь длительный срок службы и надежную стабильность
9. Характеристики восстановления быстрого ответа

Электричество:
Входное напряжение: DC5V   энергопотребление (ток): 150 мА
Выход: TTL № 0 и 1 (0,1 и 5 В)
Выход AO: 0,1-0,3 В (относительно без загрязнения), напряжение высокого концентрации около 4 В
Специальное напоминание:После того, как датчик включен, предварительное выживание составляет около 20 с, а измеренные данные стабильны. Датчика нормальная, потому что внутри есть электрическая нагревательная проволока, и она будет ненормальной, если она горячая.

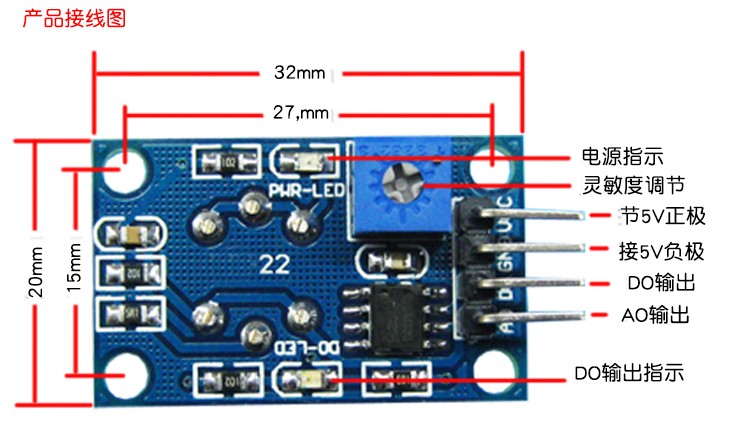

Проводка:
1. VCC: положительная мощность положительная (5V)
2. GND:Негативное источник питания
3. Do: Выход сигнала TTL переключателя
4, AO: выходной сигнал

Программа тестирования:

Реализация функции: эта версия поддерживающей тестовой программы

Используйте чип: AT89S52

Кристалл: 11.0592 МГц

Поттер ставка: 9600

Компиляция среды: keil

[Отказ от ответственности] Эта программа используется только для обучения и ссылки. Пожалуйста, укажите информацию об авторском праве и авторе!

*********************************************************************/

/********************************************************************

Примечание: 1,Когда концентрация измерения больше, чем установленная концентрация, выходной сигнал однополушного машины io низкий

*********************************************************************/

#include// Файл библиотеки

#Define uchar unsigned char //

#Define uint unsigned int //



/********************************************************************

Определение ввода/вывода

*********************************************************************/

sbit LED=P1^0;// Определите первое место (т.е. p1.0) порта P1 одного -хип микрокомпьютер в качестве конца индикатора

sbit DOUT=P2^0;// Определите первое место (т.е. p2.0) одноонологичного порта микрокомпьютера P2 на входной клемме датчика

/********************************************************************

Функция задержки

*********************************************************************/

void dolemploy () // Программа задержки

{

uchar m,n,s;

for(m=20;m>0;m--)

for(n=20;n>0;n--)

for(s=248;s>0;s--);

}

/********************************************************************

Основная функция

*********************************************************************/

void main()

{

В то время как (1) // бесконечный цикл

{

LED=1;// выходить из порта P1.0

if (double == 0) // Когда концентрация выше, чем установленное значение, функция условия выполнения

{

Delay (); // Задержка анти -интерференции

if (double == 0) // Когда концентрация выше, чем установленное значение, функция условия выполнения

{

LED=0;// Light P1.0 Port

}

}

}

}

/********************************************************************

Заканчивать

********************************************************************/
