EPM240 Board+Входная комиссия CPLD Development Board FPGA Development Board EPM240T100C5
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
 |

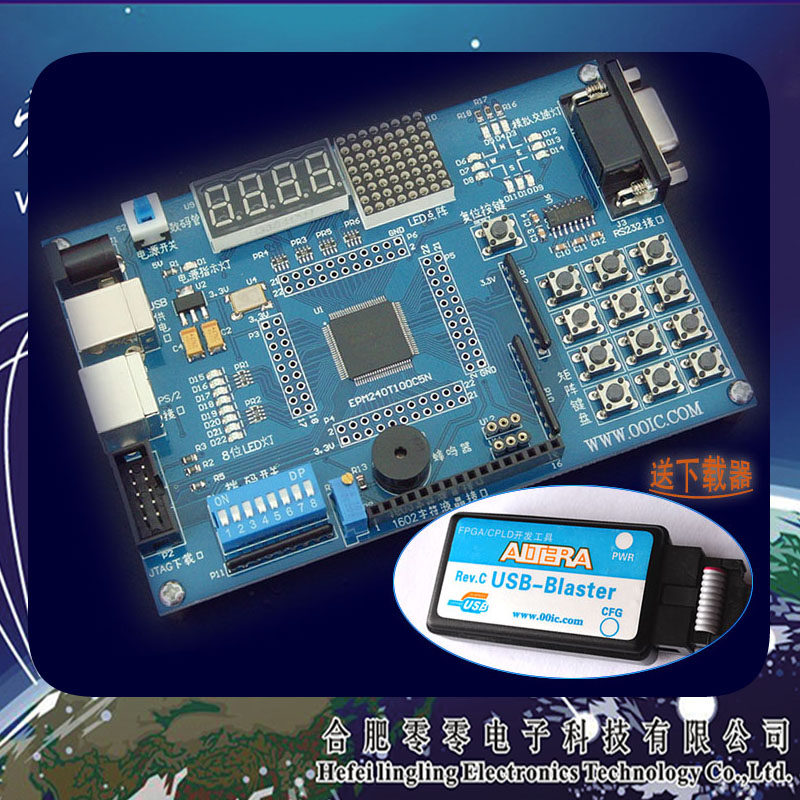

Список упаковки продукта
1. Тест 00IC-EPM240 CPLD Совет по разработке
2. USB-Blaster скачать строку
3. Один USB -электроснабжение
4. Одна серийная линия
5. Набор медных кронштейнов
6. Гарантийная карта
Информация предоставляет загрузку адреса сетевого диска и не предоставляет компакт -диск.
Если вам нужен компакт -диск, пожалуйста, свяжитесь с обслуживанием клиентов или возьмите сообщение.
Другие варианты:
1. Синий задний белый слово LCD1602 Жидкий кристалл (необходимо добавить 15 юаней отдельно)
2. 5 В/1А питания питания (необходимо добавить 15 юаней)
1. Системный профиль
00IC-EPM240 Kit Kit Eduction and Development-это платформа обучения и разработки FPGA/CPLD на основе EPM240T100C5N.Он предоставляет богатые аппаратные ресурсы и большое количество экспериментальных процедур, и подробно рассказывает о том, как завершить каждый экспериментальный процесс на этой экспериментальной платформе для достижения использования ресурсов на борту, чтобы пользователи были опытны в процессе разработки цифровых систем.Пользователям не нужно покупать какие -либо инструменты разработки. Пока есть компьютер, они могут научиться развивать FPGA/CPLD. В то же время, все порты ввода/вывода EPM240 могут использоваться для расширения. Стоимость и ускорение обучения и разработка.
Этот комплект для разработки обучения особенно подходит для младших и промежуточных учеников, разработанных FPGA/CPLD. Он также может быть непосредственно использовать в цифровых встроенных системах управления для снижения затрат и сокращения циклов разработки продуктов.

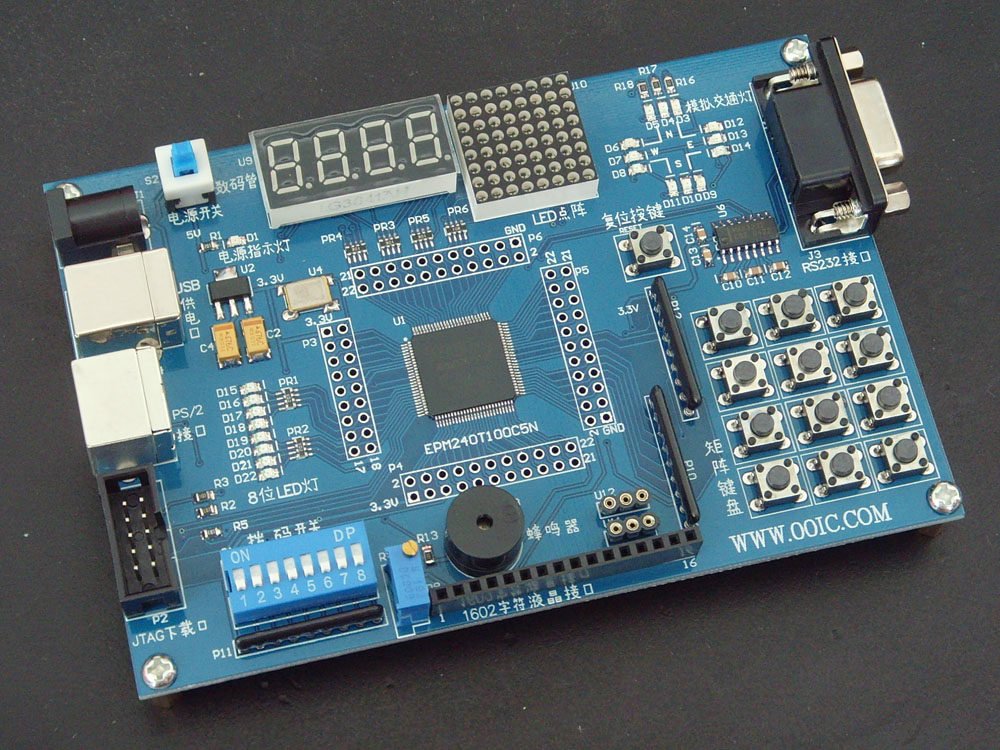

Во -вторых, системные аппаратные ресурсы
1. Основной чип использует EPM240T100C5N серии Altera Maxii (эквивалентный 8650 CPLD, емкость в два раза превышает предыдущий EPM7128 и может быть записан не менее 100 000 раз).Max II Skin 巳 巳 腃 Architecture PLD, самая низкая стоимость и самое низкое энергопотребление во всех сериях CPLD во всех сериях CPLD.Max II использует технологию низкого энергопотребления.
2. Стандартный JTAG Скачать рот, анти -Анти -Инспектор Дизайн.Можно подключиться к Byteblasterii и USB-белсте для загрузки кабелей.
3. Частота исходной кристаллической вибрации, предоставленная на плате разработки, составляет 50 МГц.
4. Часть питания - две формы: внешний источник питания и источник питания USB, а также есть переключатель управления питанием.
5, 8 светодиодных светодиодных фонарей могут отображать состояние данных байта.
6, 4 -IN -One 7 -SEGMENT DIGIGLE TUBE
7, 8 -бит -переключатель циферблата
8. 1602 Символ ЖК -интерфейс
9, 8×8LED DOT MATRIX
10, пчела
11, 3×4 матричный кабель
12. Набор смоделированных светофоров
13. Кнопка бронирования
14. Интерфейс PS/2
15. Серийный порт RS232
16. Две группы зарезервированного интерфейса (U11/U12)
17. Ввод/вывод возглавляет расширение (предоставлено пользователям для настройки различных функций)
В -третьих, инструкции по эксперименту по эксперименту по эксперименту
1. Цифровая система 0-1 эксперимент
Этот эксперимент в основном для укрепления интуитивного понимания пользователей 0 и 1 в цифровых системах.Вход 8 -битного диска, соответствующий вывод к 8 -битному светодиодному свету, наберите циферблат на включение, включен соответствующий битовой светодиодный свет, наберите и наберите, а соответствующий светодиодный светодиод бит погашается.
2. Эксперимент по преобразованию кода BCD
SW1-SW4 входит в 4 двоичных числа, а 8-битный светодиод отображает код BCD преобразования (лидирование светодиодов указывает 0, Liang представляет 1).
3. Полный дополнительный эксперимент
Используйте вход на цифре -UP для ввода любых двух 3 -битных двоичных чисел, и добавление результата выводится в цифровую трубку с десятичным номером.
4. Эксперимент вычитания
Вход SW1-SW6 Любые два 3-битных бинарных числа используются в качестве сокращения и украшения, и результат выводит в цифровую трубку с десятичным номером.
5. Два параллельных инструмента множителя
Введите любое два двух -битского двухдневного двойного номера. После умножения результат выводит в цифровую трубу с десятичным номером.
6. Эксперимент с предпочтительным энкодером
В то же время введите 8 -бит 2 -й сигнал запроса -в -в -в -внедрения, сигнал запроса с самым высоким уровнем приоритета в ответ на предпочтительный энкодер и выведите его на светодиодном свете с 3 -мбит -2 -й числами.
7, 3-8 эксперимент декодером
В трех входных терминалах существует 8 комбинаций состояний (000-111), а 8 выходных сигналов соответствуют 8 состояниям. Декодер может перевести современное входное состояние и соответствующий выход на 8 -битном светодиодном свете (светодиодный свет -это на) сущность
8. 4 -битные эксперименты компаратора
Ввод составляет 2 двоичных числа A и B, а результаты A и B выводятся в цифровую трубку. Если A большая, цифровая трубка отображает A, B -большой дисплей B и равен 0.
9. Эксперимент по многоуровневым селектором
A -сигнал выбора. B и C являются двумя бинарными числами двумя способами. Когда A IS 1 -выходные данные как B, а выходные данные -C, когда 0.
10. Эксперимент с высокой/низкой частотой.
Входной сигнал такта 50 МГц делится на разное время, а частота высокой частоты выводится в светодиод22 после частоты. Низкая частота выводится с LED15. Пользователь может сравнить частоту двух светодиодов.
11. Синхронный счетчик -эксперимент
Эта программа реализует функцию шестнадцатеричного синхронного счетчика. Состояние счетчика отображается на цифровой трубе, которая соответствует 0 -f соответственно.
12, 8 State Limited Station Machine Experiment
В любое время последовательная схема в цифровой системе может быть представлена в виде ограниченного состояния (FSM).Эта программа реализует эксперимент по конверсии машины с 8 штата, а текущее состояние отображается в режиме реального времени.
13. Эксперимент по светодиодной лампе с потоком
8-битный светодиодный свет D15-D22 за один за другим, затем все включены, а затем погашены от D22-D15.
14. Добавление вычитания к экспериментам по управлению светом состояния
Набор выключателя 1 Свет управления светом управления (1 работа, 0 не работает), Диаграммный переключатель 2 Управление с добавлением и методом вычитания (1 плюс метод, метод вычитания 0), 4 -битные светодиодные фонари преобразуют состояние в бинарном цикле.
15, 8 -бит -данных цифровые пробирки эксперименты.
8 -bit двоичный ввод данных, EPM240 выводится в цифровую трубку с десятичным числом после считывания данных. Любые изменения данных, и цифровая трубка также изменяется соответственно.
16, 4 Цифровой динамический эксперимент по динамическому сканированию трубки
Метод динамического сканирования отображается на четырех цифрах 4 -дигитной цифровой трубки 0123, помогая пользователям понять метод динамического отображения динамического дисплея цифровой трубки.
17, 9999 Счетчик динамического дисплея цифровой трубки
Программа разработала 4-битный десятичный счетчик для подсчета динамического цикла на 4-значной трубке в 4-значной трубке с увеличением способа отображения 0000-0001-0002 ... 9999-0000-0001- ...
18. Эксперимент по клавиатуре матрицы
Программа до 3×4 Сканирование клавиши матрицы, нажмите любую клавишу, немедленно прочитайте значение клавиши и отобразите соответствующее значение в цифровой трубе.
19. Ключ к ключе/инвертированному эксперименту с подсчетом
Программа подсчитывает событие внешнего триггера (нажатие кнопки), и результат выводится на дисплей цифровой трубки; где K1 накапливается по порядку, а K2 - обратный отсчет.
20, 8×8LEL Dynamic Display Experiment
Используйте метод сканирования в рядах, в 8׫Электрическое» слово отображается на 8 -й точечной матрице.
21, 8×8LEL DOT MATRIX Китайский стимулятор
Программа использует метод матрицы, чтобы кодировать его в 8×Китайский символ отображается на 8 -й точечной матрице и непрерывно отображается слева слева.
22. Эксперимент по световой лампе моделирования
Программа реализует систему автоматического управления светофором на пересечении.Начиная с севера и юга, то есть зеленые огни севера и юга, красные огни востока и запада; затем поверните к желтому свету севера и юга, красные огни востока и Запад, красный свет севера и юга, и желтый свет восточного желтого света, на север и южных красных огней.Забежать неоднократно.
23. Гермизер вокальный эксперимент
Отправляя определенную частоту пчелгера, квадратная волна может заставить пчелиный твитер излучать соответствующий тон. В этом эксперименте используется состояние состояния и частотный разделитель, чтобы пчело
24. Играть в музыкальные эксперименты в пчелином твипере
Эта программа заставляет певца пчела играть определенную ритмическую музыку по принципу звука пчелиного пинцера, такого как «северные пейзажи», и динамически демонстрирует ритм во время воспроизведения на матрице DOT 8*8LED.
25. PS/2 Эксперименты с клавиатурой
Программа считывает значение клавиши внешней клавиатуры, а значение клавиатуры клавиатуры, нажатой в настоящее время на цифровой трубе, отображается в цифровой трубе.
26. Эксперимент по серийной связи
Плата разработчиков отправляет данные в последовательный порт ПК и открывает последовательный порт для отладки помощника для отображения данных отправки.
27. LCD1602 Эксперимент по отображению символов LCD1602
После того, как программа будет запущена, две строки "приветствуютwww.00ic.com^_^"И динамически отображается справа налево.
В -четвертых, разработка расширенных процедур для справки(Программы являются в основном примерами некоторых практических приложений, которые предоставляют исходный код и моделирование сигналов для справки только при разработке пользователей)
1. Разработка программы программы кода базовой полосы
2. Использование конструкции частотного измерителя принципа измерения частоты точности
3. Дизайн электронной фортепиано программы
4. Дизайн программы контроллера лифта
5. Электронный дизайн часов
6. Дизайн программы автоматической торговой машины
7, дизайн программы для устройств такси
8. Проектирование системы управления позиционированием шага
В -пятых, подтверждающие данные диска и программное обеспечение
1. Полная схематическая диаграмма (формат PDF);
2. Руководство по чипсу: предоставьте данные чипа для всех чипов на совете по разработке;
3. Отдайте Foxit Reader, SSCOM Serial Assistant, инструменты отладки;
4. Подарочная жидкокристаллическая модель программного обеспечения;
5. Руководство пользователя: очень подробно, включая анализ схемы, введение кода, инструкции квартала и т. Д.
6. Установка Quartusii и использование видеоуроков;
7. Altera Download Wire Hardware Install Video Tutorial;
8. Quartusii 7.2 Программное обеспечение.
9. Программное обеспечение моделима
10. Коллекция набора языков VHDL (около 700 случаев)
11. Учебник VHDL, пример обучения программирования VHDL и т. Д.
12. Описание оборудования набор языковых примеров (десятки программных исходного кода)
13. Рутина Verilog 135 случаев
14. Учебник Verilog
15. Книга сканирования подарков "Altera FPGA_CPLD Design (Basic Article)" и "Altera FPGA_CPLD Design (расширенная статья)"
16. Эксклюзивное программное обеспечение Quartusii имеет важное значение -Китайская версия Quartusii Software Использование
Приведенная выше информация о подарках только для обучения, пожалуйста, не используйте ее для коммерческого использования!
