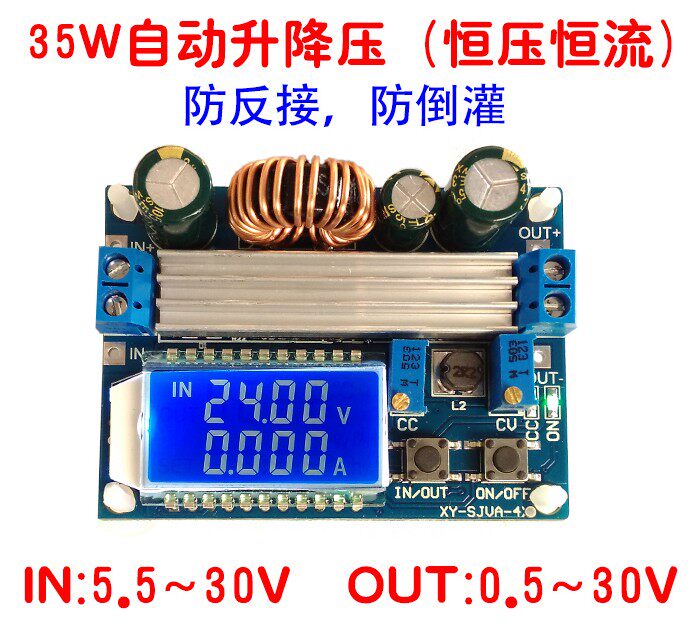

Модуль понижения-повышения, постоянное напряжение и постоянный ток, ЖК-цифровой дисплей, вольтметр и амперметр, регулируемое понижение и повышение

Цена: 677руб.    (¥32)
Артикул: 561857906012

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:昌胜电子 家电维修配件总店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.511руб.
¥2.145руб.
¥1.226руб.
¥0.715руб.
  • Информация о товаре
  • Фотографии

【Чаншенг Электроника】

1. Основные моменты ребенка:

1.1 LCD может отображать выходное напряжение входного вывода, выходной выходной сигнал выходного тока;

1.2. Введите защиту от анти -Анти -Анти -Анти -Анти, анти -соединение не будет сожжено;

1.3. Напряжение можно повышать или понижать, выходное напряжение можно регулировать в пределах 0,5–30 В, а ограничение тока можно регулировать в пределах 0–4 А;

1.4.

1.5. Ключ управляет выходным конец состояния включения/выключения, и вы можете установить электрический дефолт по умолчанию по умолчанию или выключению;

1.6.Используйте чип давления подъема в качестве основного контроллера, внешняя трубка MOS 60V 75A - это трубка переключателя, двойной 60 В 5A SS56 Schottky - выпрямитель, 60 В давление, лучше, чем xl6009/lm2577 незрелая схема на рынке (многие устройства устойчивы Для сопротивления недостаточных значений напряжения, диоды Tube и Schottky должны быть больше, чем входные и входные значения напряжения);

1.7.

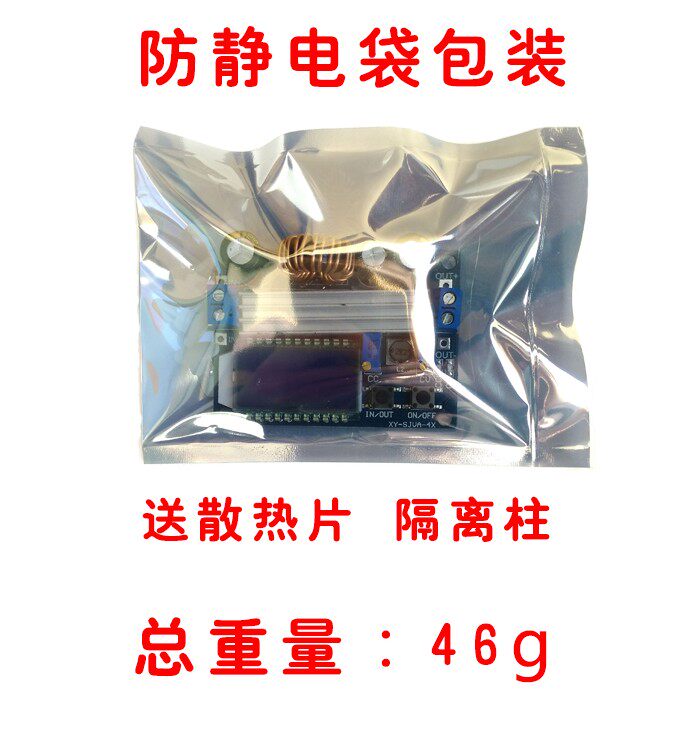

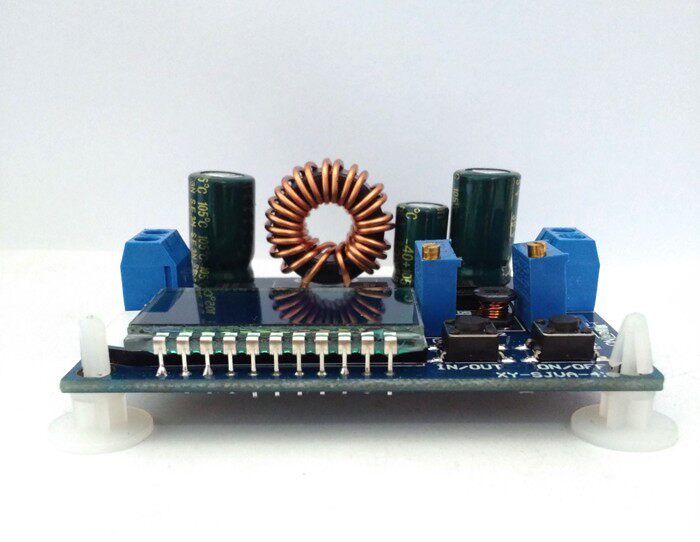

1.8. Включая радиатор, модуль доставки поддерживает столбец изоляции.

2. Параметры продукта:

Входное напряжение:5.5-30В(Когда входное напряжение составляет 5 В, также можно добиться повышения и понижения напряжения, но измерение напряжения и тока будет неточным; когда оно ниже 4,7 В, защита от пониженного напряженияПолем

ВыходНапряжение:0.5-30V

Выходной ток: может стабильно работать в течение длительного времени в3A, может достигать 4А с улучшенным рассеиванием тепла

Выходная мощность: естественное тепловыделение 35 Вт, усиленное тепловыделение 50 Вт.

Разрешение дисплея напряжения: 0,05 В

Текущее разрешение дисплея: 0,005А

Эффективность преобразования: около 88%

Мягкий старт: да (может быть недействительным, когда запускается модуль с высокой полосой полосы мощности)

Введите защиту против соединения: да

Выходной анти-обратный поток: да

Защита от короткого замыкания: Да

Частота работы:180KHZ

Размер: длина*Ширина*Высота 66*48*21 мм

Монтажное отверстие: диаметр 4 мм.

масса:46g

3. Описание функции:

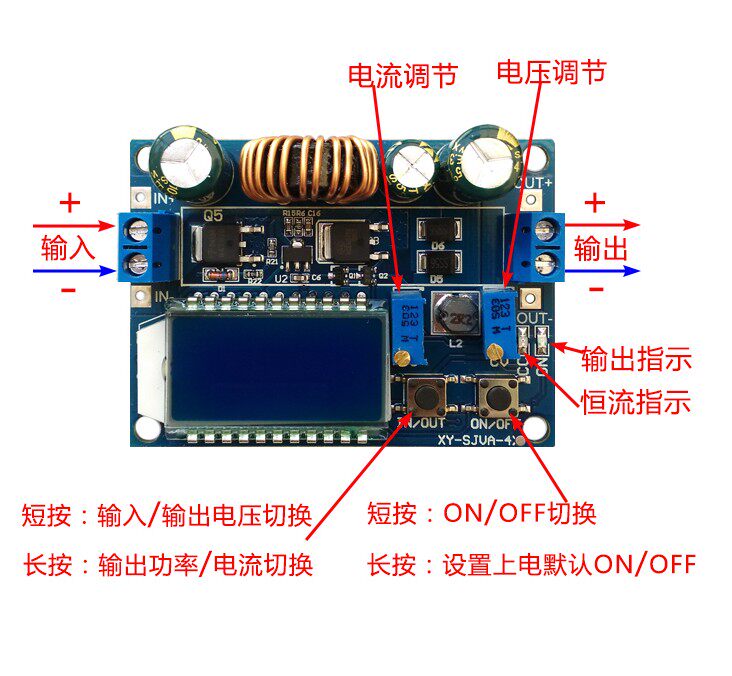

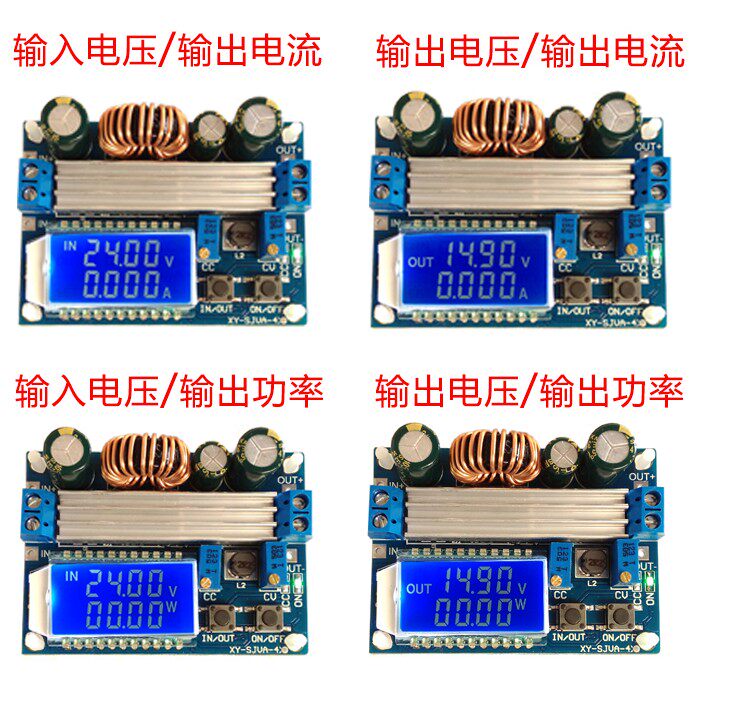

3.1. Модуль имеет две кнопки: IN/OUT и ON/OFF: кнопка IN/OUT переключает отображение входного напряжения и выходного напряжения, а длительное нажатие может переключать отображение выходного тока и выходной мощности.

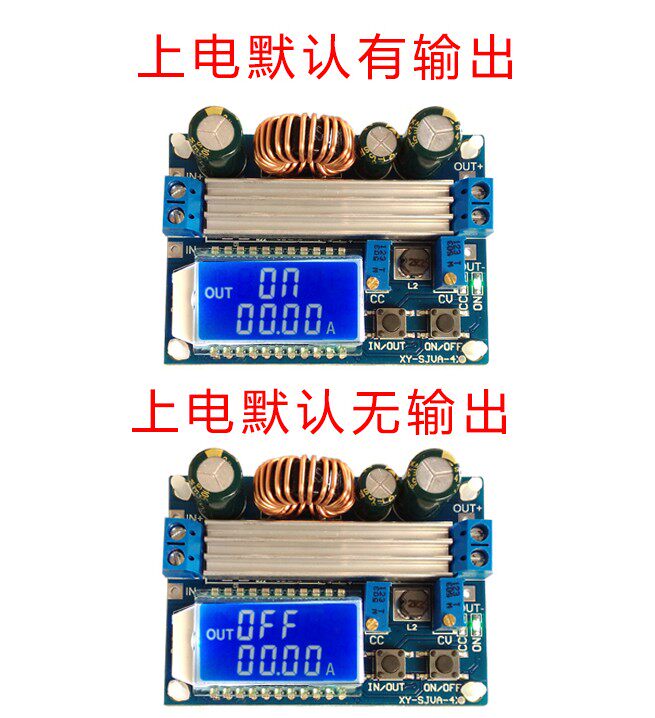

Показывать;Кнопка ВКЛ/ВЫКЛ управляет включением или выключением выхода. Нажмите и удерживайте, чтобы установить состояние выхода по умолчанию на ВКЛ или ВЫКЛ при следующем включении.

3.2.CC — потенциометр настройки тока. Поверните его по часовой стрелке, чтобы увеличить установленный ток. Когда ток нагрузки достигает установленного тока, он переходит в состояние постоянного тока, а постоянный ток CC указывает на

Лампочка (красная) загорается; CV справа — это потенциометр установки напряжения, и поворот его по часовой стрелке может увеличить выходное напряжение. Индикатор ON является индикатором состояния выхода.Когда выходной терминал

Он загорается при наличии напряжения, в противном случае гаснет.

4. Как использовать:

4.1. В качестве нормального модуля подъема и процветания с возможностями защиты от перегрузки

(1) Отрегулируйте потенциометр постоянного напряжения CV, чтобы выходное напряжение достигло желаемого значения.

(2) Используйте мультиметр с диапазоном тока 10 А для измерения выходного тока короткого замыкания (просто подключите два измерительных провода непосредственно к выходной клемме) и отрегулируйте потенциометр постоянного тока CC, чтобы увеличить выходной ток.

достигает заданного значения защиты от перегрузки по току.(Например, значение тока, отображаемое мультиметром, составляет 2 А, тогда при использовании модуля максимальный ток может достигать только 2 А. Когда ток достигает 2 А, красный

Индикатор постоянного напряжения и постоянного тока горит, в противном случае индикатор не горит)

Примечание. При использовании в этом состоянии из-за резистора выборки тока на выходном конце после подключения нагрузки произойдет падение напряжения на 0–0,2 В. В то же время, когда ток большой, входной проводник

На проводах и выходных проводах будет определенное падение линейного напряжения., это нормально!

4.2. Используйте в качестве зарядного устройства аккумулятора

Модули без функции стабилизации тока нельзя использовать для зарядки аккумулятора. Поскольку разница напряжений между разряженной батареей и зарядным устройством велика, зарядный ток будет слишком большим, что приведет к неисправности аккумулятора.

Аккумулятор поврежден, поэтому вначале его следует зарядить постоянным током. Когда аккумулятор заряжен до определенного уровня, он автоматически переключится обратно на зарядку при постоянном напряжении.

(1) Определите плавающее напряжение и зарядный ток необходимой вам аккумуляторной батареи; (если параметры литиевой батареи составляют 3,7 В/2200 мАч, то плавающее напряжение составляет 4,2 В, а максимальный заряд

Электрический ток 1С, то есть 2200мА)


(2) В условиях холостого хода измерьте выходное напряжение с помощью мультиметра и отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло напряжения плавающего заряда; (при зарядке литиевой батареи 3,7 В установите

Выходное напряжение можно регулировать до 4,2 В)


(3) Используйте мультиметр с диапазоном тока 10 А для измерения выходного тока короткого замыкания (просто подключите два измерительных провода непосредственно к выходной клемме) и отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг

до заданного значения зарядного тока;
(4) Подключите аккумулятор и зарядите его.

(Шаги 1, 2 и 3: входная клемма подключена к источнику питания, а выходная клемма разгружена и не подключена к аккумулятору)

4.3. Используйте в качестве модуля с высокой мощной постоянным током постоянного тока

(1) Определите рабочий ток и максимальное рабочее напряжение, необходимые для управления светодиодом;

(2) В условиях холостого хода измерьте выходное напряжение с помощью мультиметра и отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода;

(3) Используйте мультиметр с диапазоном тока 10 А для измерения выходного тока короткого замыкания и отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного рабочего тока светодиода;

(4) Подключите светодиод и проверьте машину.

(Шаги 1, 2 и 3: подключите вход к источнику питания, а выход разгружается и не подключается к светодиодному светильнику.)

Примечание. При использовании этого модуля мощностью более 3 А и 35 Вт увеличьте рассеивание тепла!!!

5. Примечание:

5.1. Вход модуля в Forbidded для вывода вне-короткого соединения, в противном случае функция постоянного тока потерпит неудачу.

5.2. Убедитесь, что мощность питания питания больше, чем мощность, необходимая для выходной нагрузки!

5.3. Если модуль хочет работать при полной нагрузке, входное напряжение должно быть выше 8 В. Когда входное напряжение составляет 5 В, выходная мощность составит около 15 Вт, а напряжение и амперметр выйдут из строя.Текущее значение модуля

Максимум 4А, с учетом максимальной выходной мощности. Например, если на выходе 17 В, ток не должен превышать 2 А.

5.4. Модуль имеет защиту от короткого замыкания на выходе.После защиты от короткого замыкания модуль автоматически отключает выход. Перезапустите модуль, чтобы восстановить его. Если ваш блок питания не имеет ограничения выходного тока

В целях защиты рекомендуется последовательно подключить предохранитель перед входом модуля, чтобы повысить коэффициент безопасности.

5.5. Модуль имеет функцию защиты от пониженного входного напряжения. Значение по умолчанию составляет около 4,7 В. Когда оно ниже этого значения, выход будет автоматически отключен, и модуль будет восстановлен после повторного включения (примечание).

— напряжение на порту модуля. Если входной ток относительно велик, не игнорируйте делитель напряжения на входном проводе).

6. Заявление об обслуживании

6.1 На всю продукцию предоставляется гарантия один год без необходимости возврата в течение семи дней; мы решим любые проблемы с качеством продукции в течение 30 дней (за исключением повреждений, вызванных человеческим фактором или неправильным использованием).

Средство для отступления и медведя; более 30 дней, покупатель несет в себе груз с круглой передачей, мы ремонтируем его бесплатно, и ущерб, причиненный клиентам, будет взимать плату за обслуживание.

6.2. Если ответственность неясна, мы получим компенсацию после проверки проблемы.Фрит и сжигание чипа модуля перегруженного короткого замыкания не компенсируется.

6.3. Продукты с электронным модулем требуют наличия определенной электронной основы и внимательного прочтения описания продукта перед использованием; продукт не предназначен для медицинских, спасательных или профилактических целей.

Его нельзя использовать в опасных местах, таких как угольные шахты и нефтебазы. Мы не гарантируем такую ​​ответственность. Продукт имеет низкую прибыль, а возможности пользователя и случаи его использования различаются.

Они сильно различаются. Если наши продукты совместимы с вашими ценными инструментами или цифровыми продуктами, мы не гарантируем причиненный ущерб. Мы можем только

Модуль компенсации мощности и грузовой.
