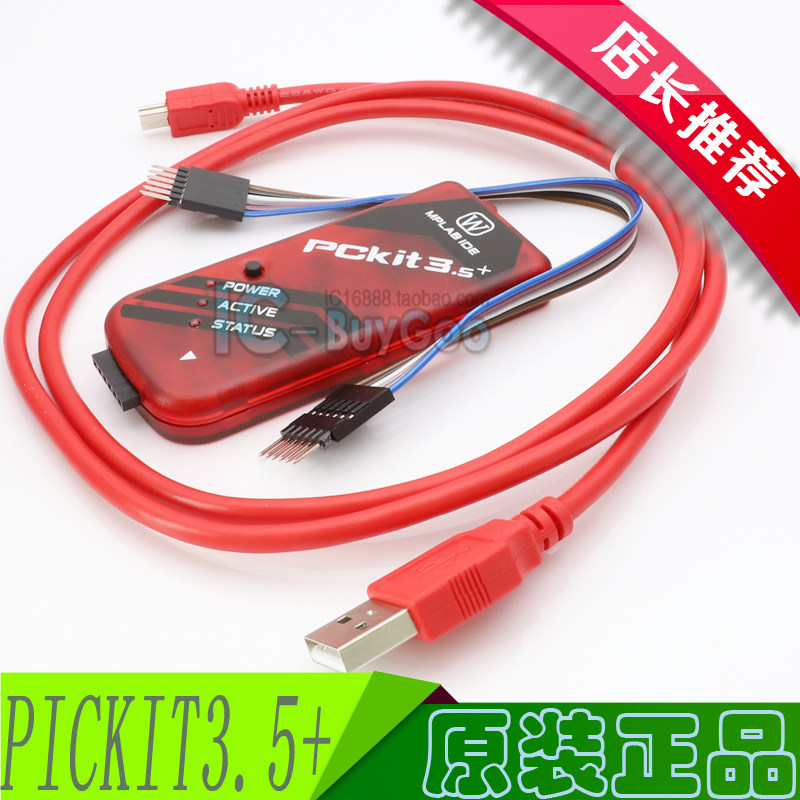

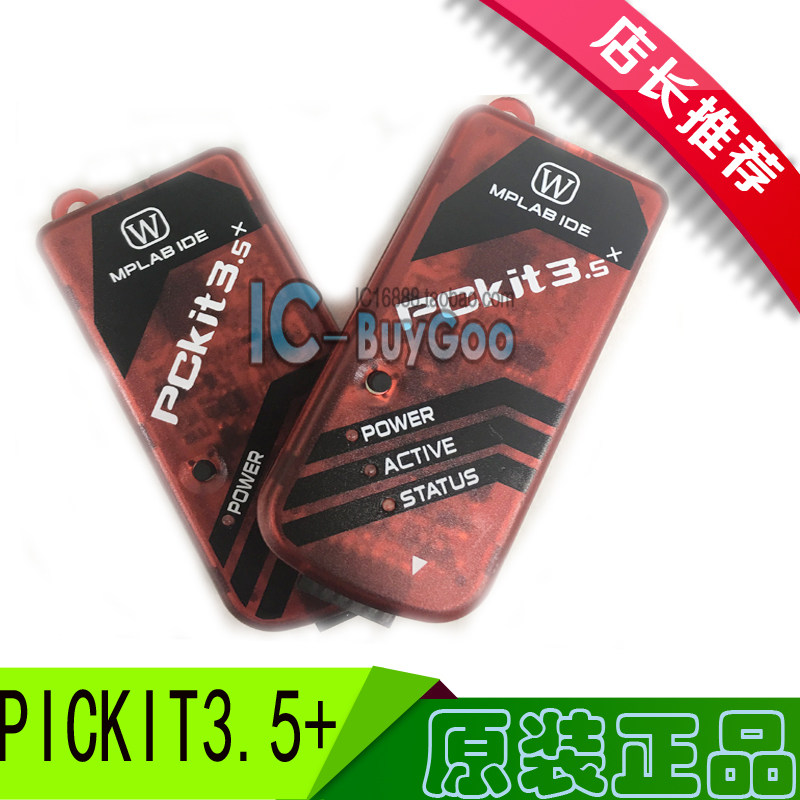

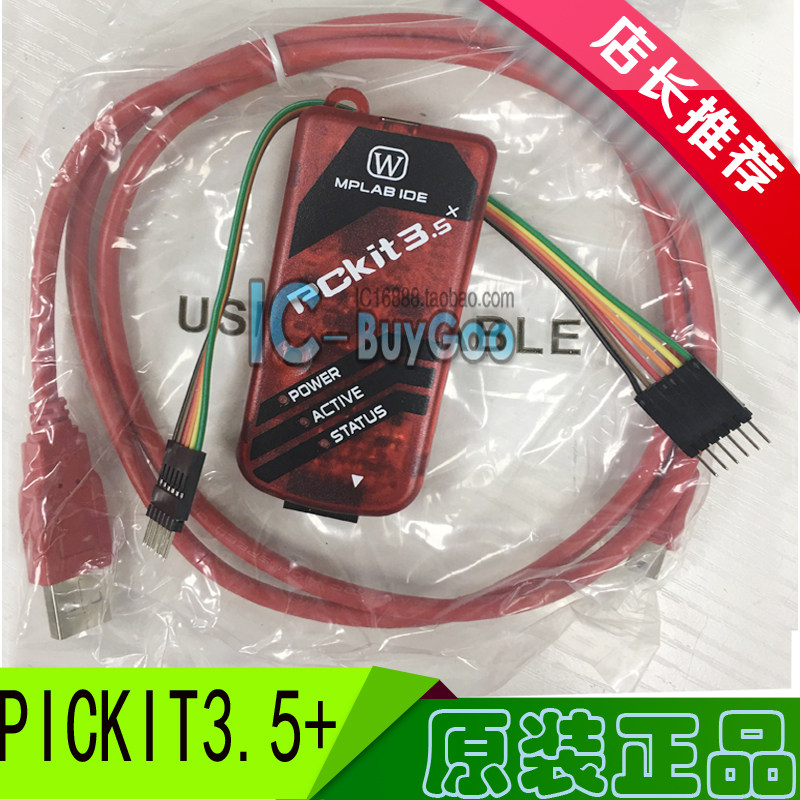

PICKIT3 kit3.5+ онлайн-эмулятор, загрузчик, программатор для записи PIC
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Введение функции:
Debug Pickit 3 подходит для 8 -битного и 16 -битного Pic Microcomputer (MCU) и контроллера DSPIC Digital Signal Controller (DSC), который также будет поддерживать 32 -бит PIC MCU позже.В Mplab IDE, выпущенном в будущем, он также обеспечит поддержку новых MCUS PIC и DSC и MCU PIC32 через обновление прошивки.
Используя бесплатную среду разработки интеграции MPLAB, отладка Pickit 3 облегчает изучение встроенного мира управления и учиться быстрее.Он может быть подключен к USB любого персонального компьютера и включен в него.Кроме того, поскольку разъем ICSP 6 -писков аналогичен разъему в отладке Pickit 2, зонд Pickit 3 может быть совместим с демонстрационным инструментом Pickit 2.Использование адаптера (номер детали: AC164110) от RJ-11 до ICSP также может быть совместим с MicroChip MPLAB ICD 2 и MPLAB ICD 3.
Pickit 3 -это последний онлайн -концерт с низким уровнем, запущенный MicroChip для продвижения PIC32 для поддержки PIC MCU и DSC с 8 до 32 -бит.Он работает на платформе разработки MPLAB IDE.Операционная система (прошивка) программиста Pickit 3 может быть легко обновлена программным обеспечением программирования.Поддержка новых MCUS PIC и DSC и MCU PIC32 с помощью обновлений прошивки.Начиная с MPLAB IDE V8.40, он постепенно поддерживает загрузку отъезда, и его производительность лучше, чем ICD2 и Pickit 2.
Pickit 3 соединяет персональный компьютер через полную скорость USB2.0, который может быть обновлен с помощью программирования и прошивки быстрее, не предоставляя дополнительного источника питания для программиста или целевой платы.Pickit 3 подключен к целевой плате через стандартный интерфейс ICSP, а интерфейс совместим с Pickit 2, ICD2, ICD3 и другими инструментами разработки.В дополнение к функции отладчика, Pickit 3 также может использоваться в качестве разработчика.1. Требования к системе ПК:
1. Операционная система:
32-Bit:Windows®2000 SP4,Windows XP SP2,Windows Vista™ and Windows 7 OS
64-бит: Windows XP 64 и Windows Vista 64 OS ??
2. Бесплатный USB -интерфейс;2. Pickit 3 имеет следующие характеристики:
1) для PIC 16 -BT и 32 -бит чипс, скорость написания более чем в 2 раза больше, чем у ICD2;
2) для MCU серии PIC32 программная точка Breaking поддерживает ICD3/Real ICE;
3) встроенная защита над переоценкой защита PGD/PGC сильнее Pickit 2;
4) USB2.0 Полная скорость, HID интерфейс;
5) рабочее напряжение составляет 2,0-6,0 В;
6) совместим с совместимостью интерфейса целевой платы с Pickit2, ICD2, ICD3 и т. Д.;
7) процессор работает с максимальной скоростью;
8) встроенный -в мониторе перенапряжения/короткометражного цирки;

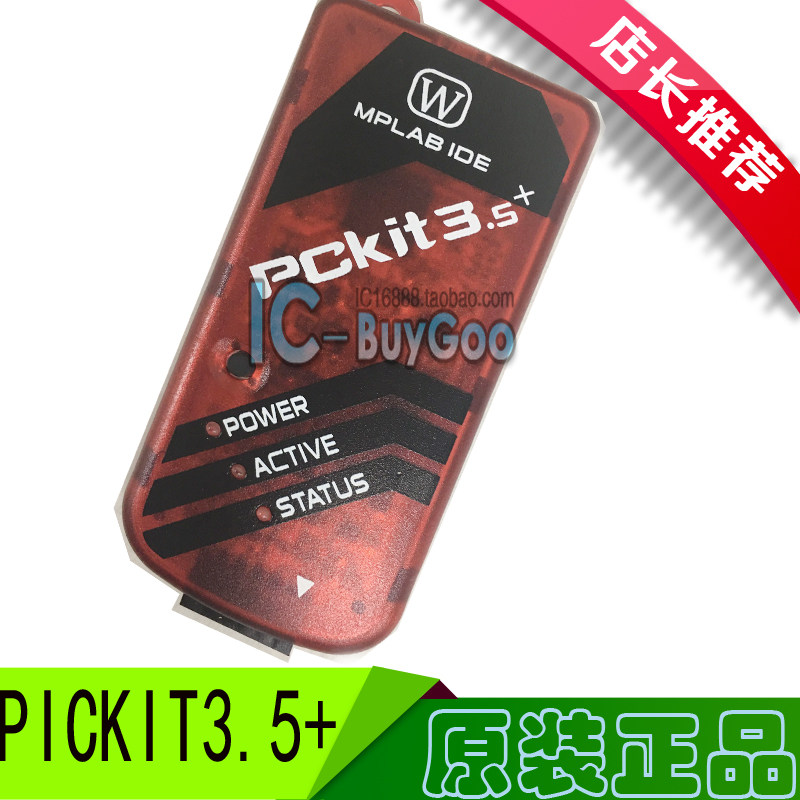

9) диагноз светодиода (источник питания, активность и статус);
10) Память памяти программы и память данных о читабельном и написании одно -хип -микрокомпьютер;
11) Устранение всех типов памяти (EEPROM, ID, конфигурация и программа) с функциями проверки;
12) замороженные периферийные устройства в точке останова;В -третьих, сравнение с другими продуктами с другими продуктами:
1. Сравнение с Pickit 3 и ICD 2:
1) Используйте интерфейс HID с ПК, который более подключен, чем ICD2;
2) для 16 -битных чипов скорость загрузки более чем в два раза быстрее, чем ICD2;
3) цена намного ниже, чем ICD2, а серия поддержки почти столько же, сколько ICD2;
4) его можно поддерживать для загрузки, что может быть подходящим для обновлений программы на -сайта и программирования небольших партий;
5) может напрямую отладить серию PIC18FXXK и PIC16F72X и другие VPP, которые составляют менее 10 В;2. Сравнение Pickit 3 и Pickit 2:
Такой же:
1) та же функция;
2) источник питания с помощью USB -кабеля, подключенного к ПК;
3) обеспечить программируемый источник напряжения;разница:
1) Pickit 3 будет быстрее.
2) расширение пространства для загрузки (512Kbytes), Pickit 2 (128Kbytes);
3) предоставить более точные источники эталонного напряжения для увеличения диапазона напряжения (1,8-5V VDD; 1,8-14V VPP), Pickit 2 (2,5-5V VDD);
4) Способный серию чипов в настоящее время.
5) Pickit 3 поддерживает систему Win7, Pick 2 не поддерживает;Обратите внимание: некоторые чипы требуют выделенной головы отладки до отладки, обычно менее чем 20 -пюре.
TABLE: REQUIRED HEADERS BY DEVICE
Device
Pin Count
Header Part Number
ICE/ICD Device Used
Vdd Max
PIC10F200/2/4/6
8/14
AC162059
PIC16F505-ICD
5.5V
PIC10F220/2
8/14
AC162070
PIC16F506-ICD
5.5V
PIC12F508/509
8/14
AC162059
PIC16F505-ICD
5.5V
PIC12F510
8/14
AC162070
PIC16F506-ICD
5.5V
PIC12F519
8/14
AC162096
PIC16F526-ICD
5.5V
PIC12F609/HV609
28
AC162083
PIC16F616-ICD
5.5V
PIC12F615/HV615
28
AC162083
PIC16F616-ICD
5.5V
PIC12F629
8
AC162050
PIC12F675-ICD(1)
5.5V
PIC12F635
14
AC162057
PIC16F636-ICD
5.5V
PIC12F675
8
AC162050
PIC12F675-ICD(1)
5.5V
PIC12F683
8
AC162058
PIC12F683-ICD
5.5V
PIC16F505
8/14
AC162059
PIC16F505-ICD
5.5V
PIC16F506
8/14
AC162070
PIC16F506-ICD
5.5V
PIC16F526
8/14
AC162096
PIC16F526-ICD
5.5V
PIC16F610/HV610
14/16
AC162083
PIC16F616-ICD
5.5V
PIC16F616/HV616
14/16
AC162083
PIC16F616-ICD
5.5V
PIC16F627A/628A
18
AC162053
PIC16F648A-ICD
5.5V
PIC16F630
14
AC162052
PIC16F676-ICD
5.5V
PIC16F631
20
AC162061
PIC16F690-ICD
5.5V
PIC16F636
14
AC162057
PIC16F636-ICD
5.5V
PIC16F639 (Dual die)
20
AC162066
PIC16F636-ICD
5.5V
PIC16F648A
18
AC162053
PIC16F648A-ICD
5.5V
PIC16F676
14
AC162052
PIC16F676-ICD
5.5V
PIC16F677
20
AC162061
PIC16F690-ICD
5.5V
PIC16F684
14
AC162055
PIC16F684-ICD
5.5V
PIC16F685/687
20
AC162061
PIC16F690-ICD
5.5V
PIC16F688
14
AC162056
PIC16F688-ICD
5.5V
PIC16F689/690
20
AC162061
PIC16F690-ICD
5.5V
PIC16F716
18
AC162054
PIC16F716-ICD(1)
5.5V
PIC16F785/HV785
20
AC162060
PIC16F785-ICD
5.5V
PIC18F13K50
PIC18F14K5020
AC244023
PIC18F14K50-ICE
5.5V
PIC18LF13K50
PIC18LF14K5020
AC244024
PIC18LF14K50-ICE
3.6V
2.75V(2)ПРИМЕЧАНИЕ 1: Эти устройства ICD/ICD имеют ограничения.
