MT8880 MT8888 Модуль DTMF Отправка и получение телефонного набора. Предоставьте полный набор информации, четвертое издание

Цена: 4 184руб.    (¥198)
Артикул: 560198560914

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:wwflytb
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1282 705руб.
¥2184 607руб.
¥2785 875руб.
  • Информация о товаре
  • Фотографии
Этот системный пакет представляет собой обобщение владельца магазина и накопление многолетнего непрерывного опыта реализации проектов.Он имеет стабильную производительность, богатые функции и полную информацию.Поскольку это длится, это профессионально.

Компания экспресс-доставки, с которой наш магазин имеет долгосрочное сотрудничество:Юнда доставка, стоимость перевозки может быть самой низкой, а обслуживание может быть лучшим.Если вы хотите указать другую экспресс-доставку, обратитесь к владельцу магазина и компенсируйте разницу.Нужно срочно отправитьSF экспрессДа, пожалуйста, выберите вариант EMS при съемке, стоимость доставки составляет 22 юаня.

Приверженность продукта

1. Пользователи покупают этот продукт7 днейЕсли возникает проблема с качеством, ее можно заменить безоговорочно.Сущность

2. Этот продукт предоставленДва года сервисного обслуживания, К тому времени, когда в соответствии с конкретной ситуацией, если оборудованиеСхемаСуществуют проблемы, такие как повреждение чипа и т. Д., Стоимость замены замены чипа взимается.почтаСтоимость является обязанностью клиента. (Каждый продукт, два года защиты,Ремонт уровня чипа,Если ты никогда не оставишь меня, я буду зависеть от тебя на всю жизнь и смерть. Это не только потому, что мы производители и можем это сделать, но и потому, чтоМы уверены в качестве нашей продукции.Полем

3. Если у вас возникнут какие-либо проблемы во время использования, обратитесь в службу поддержки клиентов, и мы гарантируем, что решим их должным образом. Средний или отрицательный отзыв равенОткажитесь от послепродажного обслуживания и гарантииСервис, пожалуйста, оцените внимательноСущность

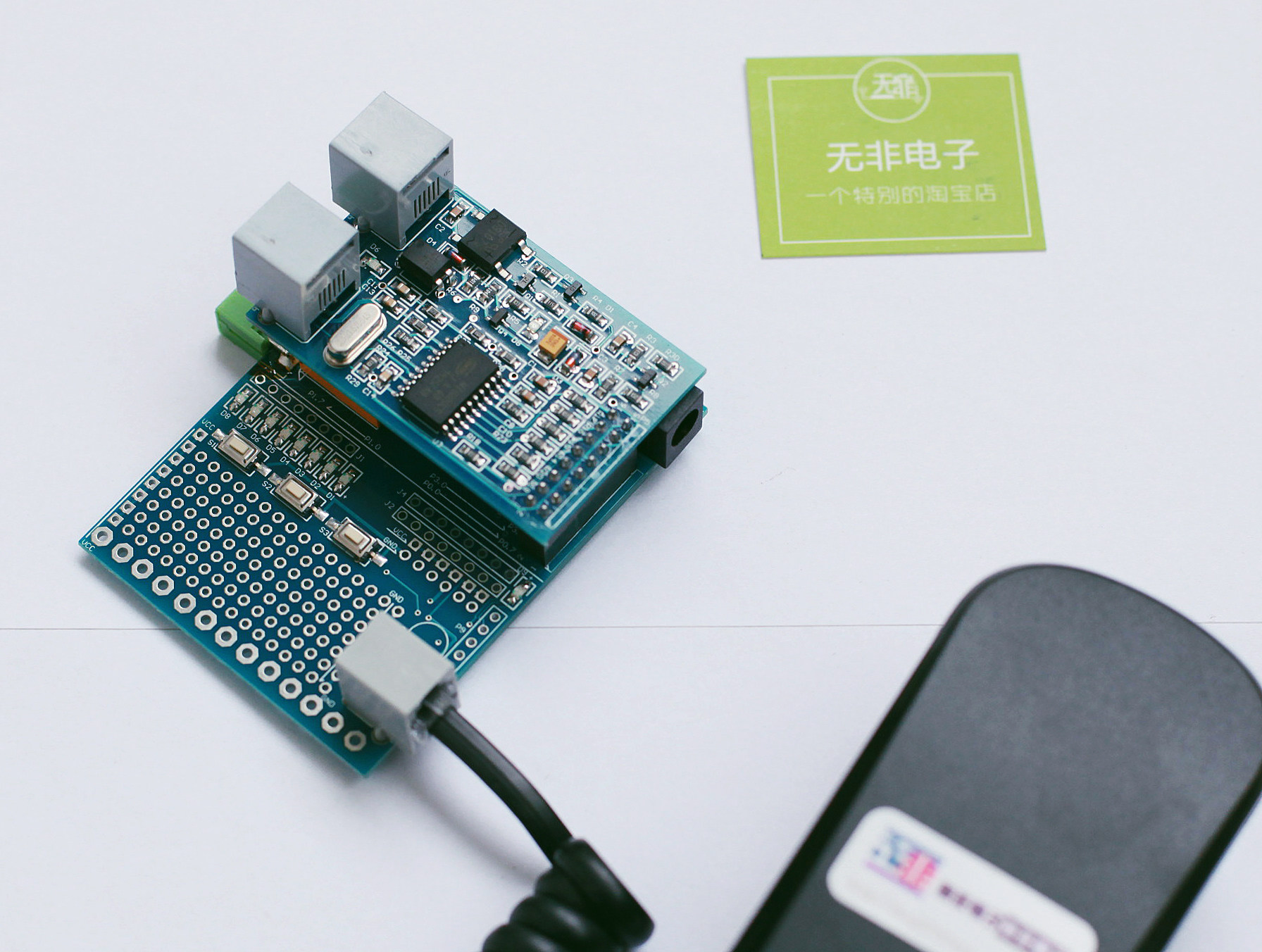

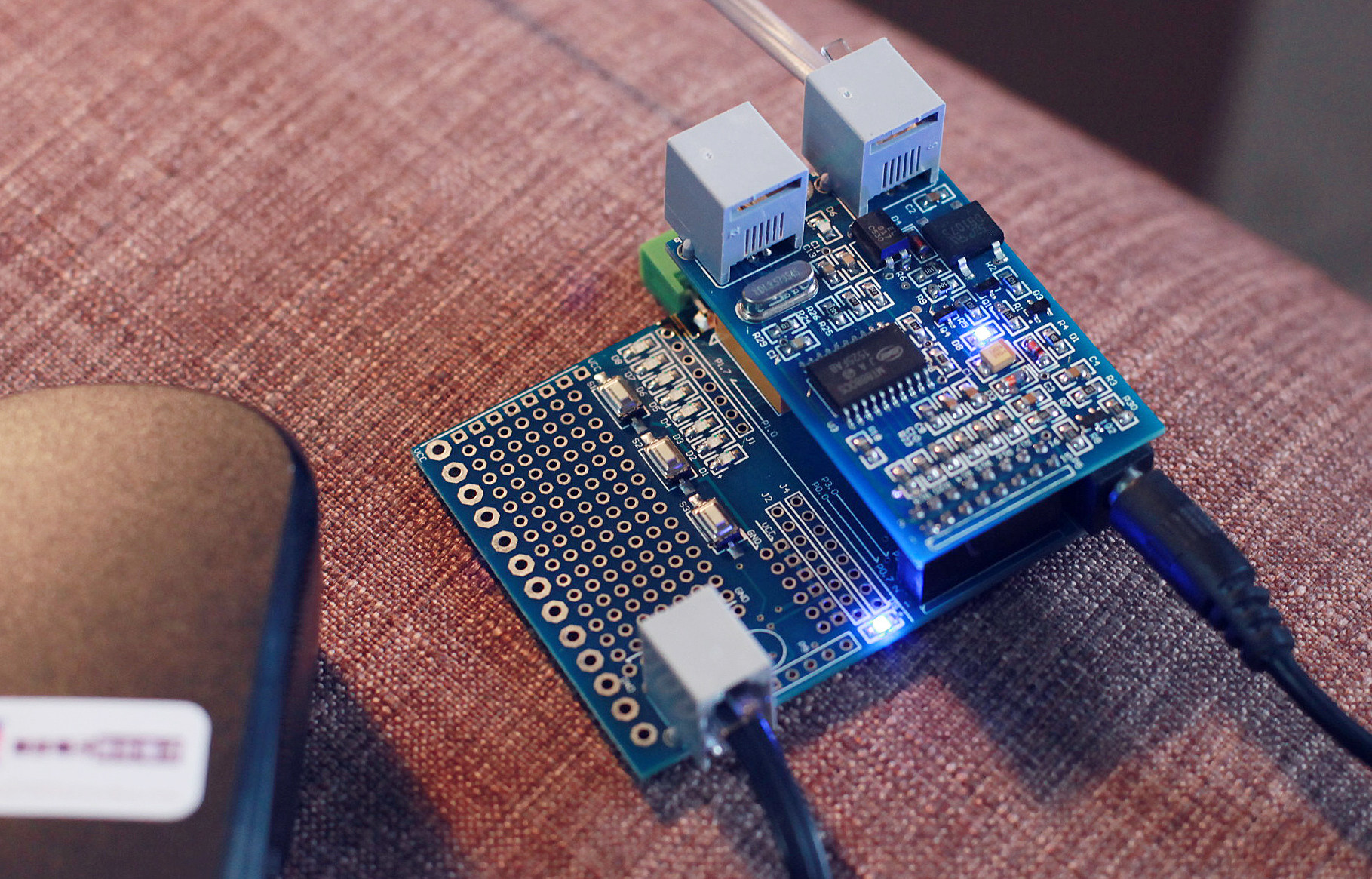

Физический дисплей

Функциональное демонстрационное видео:  http://v.youku.com/v_show/id_XMTc0MTI1NTAwOA==.html (вы можете нажать на изображение ниже, чтобы перейти)

Инструкция по эксплуатации модуля: http://www.docin.com/p-1853594371.html.

 Новое четвертое издание уже доступно


Эта схема была модернизирована до третьего поколения. По сравнению с предыдущими двумя поколениями конструкция схемы оптимизирована, и для реализации схемы подключения и схемы подключения используется текущий основной метод источника постоянного тока продуктов безопасности, заменяющий предыдущую схему подключения и подключения, в которой реле подключается параллельно с резистором, что делает модуль более стабильным и с меньшим канальным шумом.
Наш продукт первого поколения
Наш продукт второго поколения


             Эта ссылка предназначена для одного модуля MT8880. Для получения скидки при покупке полного комплекта перейдите по ссылке:https://trade.taobao.com/trade/detail/tradeSnap.htm?spm=a1z09.1.0.0.6641b805DZhahZ&tradeID=101166937116577733&snapShot=true



комплект 4-го поколения

Введение системы

Комплект обучения телефонной сети — это многофункциональный комплект обучения телефонной сети, разработанный компанией Wufei Electronics. Благодаря вспомогательным материалам, входящим в этот комплект, пользователи могут быстро освоить телефонную сеть (PSTN) Изучение соответствующих знаний и разработка сопутствующих продуктов. Он особенно подходит для изучения и использования студентами, изучающими коммуникации и электронную информацию, а также может использоваться в качестве платформы быстрой разработки продуктов, связанных с компанией.

Функции:

1:Набрать сигнал тревоги

2:Пульт дистанционного управления

3: Мониторинг состояния телефонной линии

4: Обнаружение звонка

5: виртуальный телефон(Программное обеспечение для коммутируемого доступа к ПК, поддерживающее эту функцию, передается в подарок. Мы не несем ответственности за послепродажное обслуживание и не принимаем возврат средств в связи с использованием этой функции. Обратите внимание на это перед съемкой)

Главная цель:

Домашняя противоугонная сигнализация, средства телефонного мониторинга, доступ к удаленному управлению.

Экспериментальное содержание:Вспомогательную программу можно запустить непосредственно на материнской плате микроконтроллера.Сущность

эксперимент1: Автоматический дозвон,DTMFотправлять

Основные функции: определение состояния телефонной линии; автоматическое поднятие и поднятие трубки;DTMFОтправлять; обнаружение тона сигнала.

Это для тестированияMT8880Функция набора номера модуля: введите группу номеров и после запуска нажмите кнопку на минимальной системной плате, чтобы набрать заданный номер.

эксперимент2: Получить дистанционное управление,DTMFперенимать

Основные функции: обнаружение звонка; автоматическое поднятие и поднятие трубки;DTMFПолучите дисплей.

Это для тестированияMT8880Функция дистанционного управления модулем: когда модуль обнаруживает три звонка, он автоматически поднимет трубку, а затемDTMFСигнал проходP0ПортLEDотображается, и в то же время полученноеDTMFСигнал отправляется в программное обеспечение главного компьютера через последовательный порт. Последовательная связь настроена наСкорость гончара:9600 Нет проверки цифр,1Немного остановки.

эксперимент3:Управление хост-компьютером

Основные функции: хост-компьютер контролирует подачу и снятие трубки; контролирует дозвон модуля по протоколу

Это для тестированияMT8880Функция набора номера модуля, введите группу номеров и наберите заданный номер после сброса и запуска. Отправить программу2Цель написания — общаться с хост-компьютером и управлять модулем, чтобы он поднял трубку и положил трубку согласно установленному протоколу.набрать номер.Запрос и другие функции.

MT8880V3.0Протокол связи с главным компьютером

Управление снятием трубки:

0X15+0X0F

Управление при положенной трубке:

0X25+0X0F

Набор номера одной кнопкой:

число+0X0F

Управление набором длинных номеров:

номер телефона+0X0F

(Например, если вы хотите набрать15575808017Для этого номера данные, вводимые через инструмент последовательного порта:) (подробности можно найти)

Обратите внимание, что во время процесса набора номера данные, отправляемые последовательным портом,HEXрежим, где0использовать цифры0Aвыражать,*использовать0Bвыражать,#использовать0Cвыражать.

Последовательность реализации однократного набора такова:

1.Отправьте команду снять трубку:0X15+0X0F

2, отправьте номер, который нужно набрать: номер телефона+0X0F

3. Отправьте команду отбоя после завершения разговора:0X25+0X0F

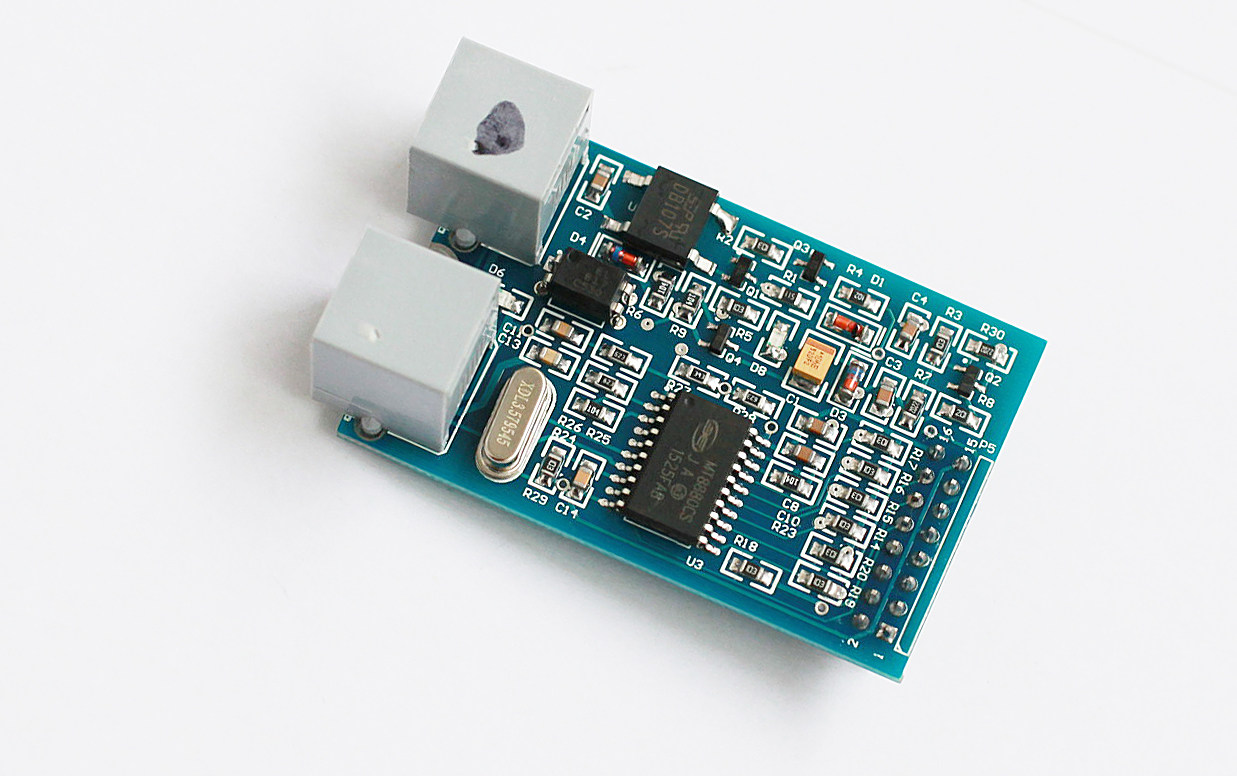

Введение модуля

Основные функции и характеристики:

u Автоматическое поднятие и снятие трубки (реализуется через цепь постоянного тока вместо реле, что делает схему более стабильной и облегчает передачу речевых сигналов)

u Автоматически транслировать номера,DTMFобнаружение сигнала;

u Звонок обнаружен и пройденLEDинструктировать;

u Обнаружение состояния снятой трубки и пройденоLEDинструктироватьПредметы

u Обнаружение тонального сигнала (тональный сигнал готовности, тональный сигнал занятости и т. д., обнаружение тонального сигнала с помощью CRBT в настоящее время не поддерживается)

u Двухпортовая конструкция: входная телефонная линия может быть подключена к любому порту, а выход другого порта может быть подключен к домашнему телефону;

u Строго следуйте определениям в руководстве по эксплуатации чипа;

u Порты ввода и вывода аудиосигнала зарезервированы для облегчения расширения функций;

u Небольшая одноплатная конструкция, состоящая из миниатюрных компонентов для поверхностного монтажа;

Сценарии применения:

u Противоугонная сигнализация на базе телефонной сети;

u Удаленное управление бытовой техникой по телефонной сети;

u Модификация шифрования телефона;

u Набор номера в одно касание;

u Мониторинг данных телефонного набора;

u PCДоступ к программному обеспечению управления телефоном;

u на основеDTMFудаленная передача данных;

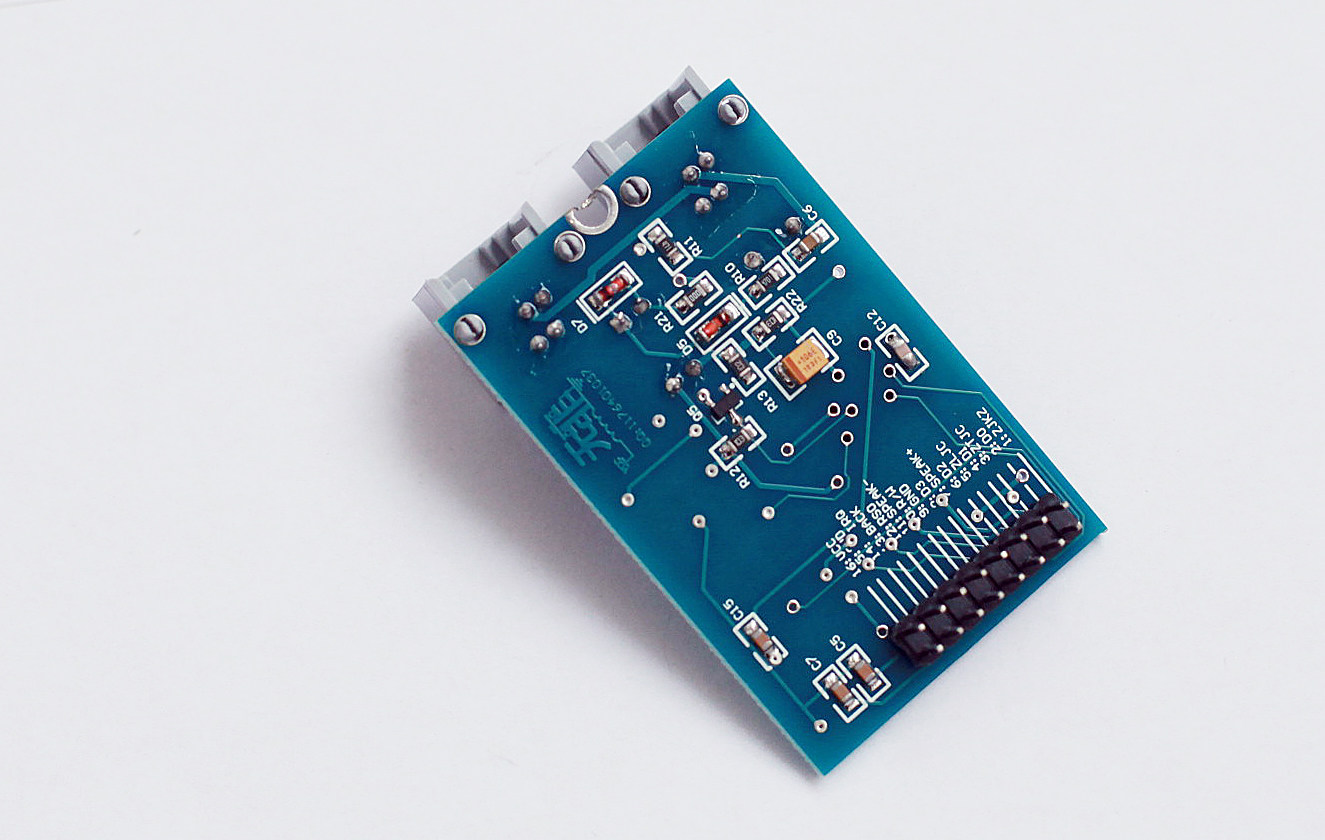

Модуль МТ8880 IOОпределение входного и выходного интерфейса:

MT8880Печатная плата модуля содержит единственные порты подключения для ввода и вывода.P1Этот разъем используется для подключения модуля к последующим системам (например, к системам микроконтроллера).2.45mmИнтервал16Стандартный двухрядный штыревой разъем Core (модельDC3-16). модульВсе необходимые контакты выведены на край основной платы.изНа двойном ряду штифтов соответствующее название штифта отмечено рядом с каждым отверстием для штифта.

Что касается голосового ввода и вывода: на нижней панели комплекта добавлен разъем для телефонной трубки, а функцию телефонного звонка можно реализовать, подключив телефонную трубку. Разговорный динамик стал тише.

 Этот модуль в основном используется для проверки передачи сигнала DTMF и функций набора номера.Для функции аналогового тонального вызова мы сделали только базовую реализацию и еще не достигли эффектов вызова на уровне продукта.Основная причина связана с отсутствием соответствующих схем усилителя мощности и функцией только схемы предусилителя. Поэтому мы не принимаем никаких проблем послепродажного обслуживания, вызванных действием этой функции. Пожалуйста, сообщите нам перед подачей заявки.



Подарить много информации

Данные включают:

1. Полная программа отладки функций, таких как набор номера телефона, обнаружение приема DTMF и т. д.;

2. Руководство по эксплуатации, содержащее подробные инструкции и технические рекомендации, легкое для понимания пользователями благодаря большому количеству графических и текстовых комбинаций;

3. Принципиальная схема в формате PDF;

4. Соответствующие ссылки, вспомогательные документы и информация о чипе;

5. Отличная дипломная работа.

Список доставки

характеристики продуктаиллюстрироватьколичество
Модуль МТ8880Используется для доступа к телефонной сети и установления связи между микроконтроллерами телефонной сети.
1 быстро


Пакет данных(После того, как вы сделаете фотографию, попросите ее у владельца магазина и оставьте свой адрес электронной почты)
1 копия

Кроме того, в нашем магазине есть комплект для этого модуля, добро пожаловать на покупку: https://item.taobao.com/item.htm?spm=a1z09.8149145.0.0.7bd486ebjCLLgQ&id=560420071042&_u=32su8ec886c

Общая проблема

1: Какая среда требуется для использования этого модуля?

Ответ: В процессе отладки модуля, помимо базовой среды разработки микроконтроллера, необходима также телефонная линия, которая может быть подключена к местным звонкам (групповой коммутатор также можно использовать для внутренней отладки).Для телефонных звонков через Интернет в кампусе, которые используют карту 201 и требуют ввода учетной записи и пароля, вы можете использовать параллельный телефон и воспроизвести текущую линию непосредственно перед отладкой.Также можно использовать модуль для набора номера, смоделировав процесс последовательности использования обычного телефона с использованием телефонной карты 201 через программу (относительно сложную).

2: В чем разница между MT8880, HT8880 и CM8880?

отвечать:CMЭто официальный производитель МТ.Внутренняя схема микросхемы той же модели CM точно такая же, как и у MT. Цена дешевле, но производительность немного хуже (благодаря дешевой технологии).Для нескольких распространенных чипов с ограниченным DTMF конструкция MT является лучшей. Повысятся ли фактические показатели – это проблема проектирования.К серии МТ88 предъявляются высокие требования к параметрам кристалла, а также к согласованию коэффициента усиления и импеданса входной цепи. При правильном обращении его параметры являются лучшими среди аналогичной продукции и являются отраслевыми стандартами.Общий объем производства чипов DTMF серии MT88 намного превышает сумму аналогичных продуктов тайваньской серии HT и других производителей, а их клиентами являются в основном крупные компании в Европе и США.Основная особенность HT заключается в том, что он дешев и обычно используется в продуктах бюджетного класса.Основные компании, производящие в настоящее время чипы MT8880, включают:МИТЕЛ иЗАРЛИНК.При покупке чипа логотип на нем другой, но функция та же.

3: В чем разница между MT8888 и MT8880?

Ответ: 8880 это МОТОРОЛА. Интерфейс MCU, 8888 — INTEL Интерфейс MCU, производительность, цена и т. д. абсолютно одинаковы.Если вы используете MCU 51 серии, лучше всего использовать 8888. Вы можете выбрать MT8880 (дороже 8-12 юаней) или CM8888 (3-6 юаней).

4: Какое суффиксное описание у MT8880?

Ответ: Разные суффиксы обусловлены, главным образом, разной формой упаковки. CE: упаковка DIP; КС: 20-контактный патч; SOICЭто одна из форм упаковки интегральных схем для поверхностного монтажа. Это лучше, чем аналогDIPПакет уменьшается прибл.30-50%пространства, толщина уменьшается прибл.70%. соответствующийDIPРаспиновка у пакетов одинаковая.

5: Зачем на модуле два телефонных интерфейса?

Ответ: Оба интерфейса представляют собой интерфейсы RJ11, которые являются входными портами телефонной линии.Два интерфейса нашего модуля подключены параллельно. Удобно для ответа на внутренние звонки.

6:Звук микрофона слишком тихий во время разговора?

     Ответ: Этот модуль в основном используется для проверки передачи сигнала DTMF и функций набора номера.Для функции аналогового тонального вызова мы сделали только базовую реализацию и еще не достигли эффектов вызова на уровне продукта. Основная причина связана с отсутствием соответствующих схем усилителя мощности и функцией только схемы предусилителя. Поэтому мы не принимаем никаких проблем послепродажного обслуживания, вызванных действием этой функции.Пожалуйста, сообщите нам перед подачей заявки.
