[Dry Qin] Tricore TC1782
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Не открывать билет
- 13% выставления счетов
| Цена: | Не открывать билет, 13% выставления счетов |
Комплект разработки QianQin-TC1782 — это комплект разработки на базе TC1782, разработанный и выпущенный компанией Beijing Qianqin Technology Development Co., Ltd. для корпоративных пользователей, преподавателей и студентов университетов, а также инженеров-электронщиков. В качестве основного контроллера используется чип TC1782, 32-разрядный микроконтроллер AUDO нового поколения немецкой компании Infineon Technology.С помощью платы разработки, руководства по эксплуатации, мультимедийных учебных пособий и вводных процедур в комплекте разработки вы можете подробно понять функции, принципы и рабочие характеристики TC1782, шаг за шагом изучить и освоить технологию разработки программного и аппаратного обеспечения TC1782 и ускорить процесс разработки.
AUDO — микроконтроллер нового поколения на базе отмеченного наградами 32-битного процессора TriCore.®архитектура, объединяющая функции RISC, CISC и DSP на одном чипе.Новые оригинальные периферийные устройства, такие как шина Micro Second, быстрый блок АЦП или интерфейс Micro Link, а также усовершенствованная трехшинная структура еще больше повышают общую производительность системы.TC1782 представляет собой наиболее экономичное микроконтроллерное решение для самых требовательных автомобильных и промышленных приложений.
【Основные функции】

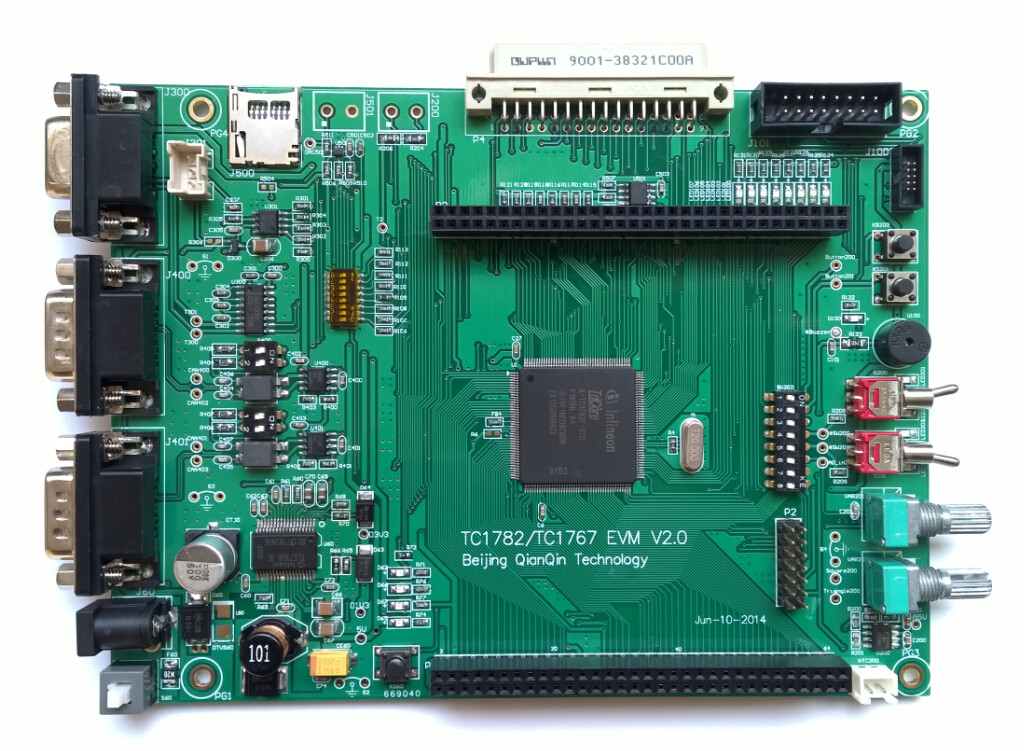

Оценочная плата TC1782 имеет следующие ресурсы:
· TC1782 работает на полной скорости 180 МГц.
· Память программы:
Встроенная программная флэш-память объемом 2,5 Мбайт (PFLASH)
40 Кбайт оперативной памяти (SPRAM)
16 Кбайт загрузочного ПЗУ (BROM)
· Память данных
128 Кбайт локальной оперативной памяти (LDRAM)
Память данных FLASH (DFLASH) объемом 128 Кбайт.
· 1×Память E2PROM с интерфейсом SPI X5043
· Двойной интерфейс связи CAN с водителем
· 1 интерфейс связи RS232
· 1×Потенциометр для проверки функции аналого-цифрового преобразования.
· 8×Светодиодный индикатор можно использовать для тестов и вывода данных (например, результатов аналого-цифрового преобразования и т. д.).
· 2×64-контактный внешний порт расширения (данные, адрес, управление, GPIO, аналого-цифровой преобразователь и т. д.)
· Интерфейс отладки моделирования DAS, интерфейс отладки моделирования DAP
· 1×Индикатор питания 5 В, 1×Индикатор питания 3,3 В, 1×Индикатор питания 1,3 В
· Чип питания постоянного тока TLE7368G
· Входная мощность постоянного тока 8 ~ 15 В
【Ресурсы комплекта】
-1 Совет по развитию
Плата разработки TC1782, MCU по умолчанию — SAK-TC1782F-320F180HL.
Аксессуары: 12 В/1,3 А Источник питания AC-DC, соединительный кабель CAN, соединительный кабель RS232-ПК.
-2 Минивигглер и USB-кабель
-3 ДАННЫЙ ДИСК
Разработать программное обеспечение
· Infineon DAvE V2.1
· Infineon Memtool V4.03
· TASKING_TriCore-VX_v3.4r1 (Демо)
Информация Совета по развитию
· Схема схема схемы (формат PDF)
· Процедуры макетной платы
· Руководство по микросхеме макетной платы
· Технический паспорт TC1782 и т. д.
-4 Мультимедийные руководства: установка программного обеспечения, использование макетной платы, вводное руководство по TC1782 и т. д.
-5 Руководство пользователя комплекта разработки
【Скачать】
TC1782_Введение в комплект разработчика_v1.00.pdf
