ICL8038 Средний -low -Частотный сигнал источника сигнала генератора сигнала генератора генератора сигнала ситального треугольника квадратная волна волны волны
Информация о продукте:
Генератор сигналов ICL8038 в интегральной цепи ICL8038 может создавать синусоидальные волны с высокой точностью, квадратные волны, треугольные волны, пилообразные волны и импульсные волны с небольшим количеством внешних компонентов.Выберите различные внешние резисторы или конденсаторы, чтобы получить любые частотные сигналы от 0,001 Гц до 300 кГц, а соотношение обязательств составляет от 2%до 98%.ICL8038 также может генерировать сигналы регулирования частоты, а частотная модуляция и сканирование могут быть завершены внешним напряжением.
ICL8038 использует диоды крови Шоттки и устойчивость к пленке и изготовлен из современной интегрированной технологии. Линейное искажение выходного сигнала треугольной волны может составлять всего 0,1%.Температурная дрейф ICL8038 может быть ниже 250 частей на час/°C.На рисунке ниже показаны внешние булавки ICL8038.Точки (1) и (12) являются регулировками синусоидальной волны, контакты (2) являются выходным концевым концом синусоидальной волны, контакты (3) являются выходными сигналами волны, контакты (4) и контакт (5) являются соотношением рабочего цикла. Конец частоты КОНЦЕРЕНЦИЯ КОНЦЕПЛИРОВАНИЯ, PIN (6) - это входной конец положительного источника питания, PIN (7) - это выходной порт с регулировкой частоты напряжения смещения. Чтобы получить одну частоту, введите сигнал напряжения, который изменяется со временем, может получить сигнал регулирования частоты на выходном конце Питание питания питается от источника питания, этот конец заземлен.Точки (13) и (14) являются пустыми ногами и не используются в качестве электрических соединений.
Технический индикатор
Рабочий источник питания:±6V TO±12 В (чип ICL8038±5 В питания, поскольку диод подключен последовательно, вам необходимо увеличить входное напряжение)
Диапазон частот: 0,001 Гц ~ 30 кГц
Выходная форма волны: может быть выходом одновременно, синусоидальные волны, треугольные волны, прямоугольные волны и т. Д.
Область коэффициента пошлины: 2%~ 98%
Скорость искажения волны Snuano: менее 1%
Треугольная волновая выходная линейность: менее 0,1%
Температурная дрейф: менее 50 млрд/ млн/°C

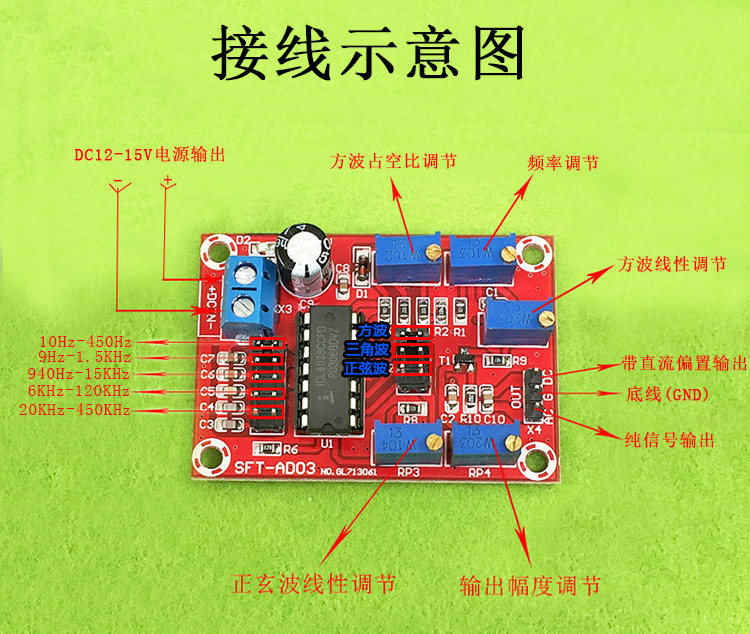

Схема подключения:

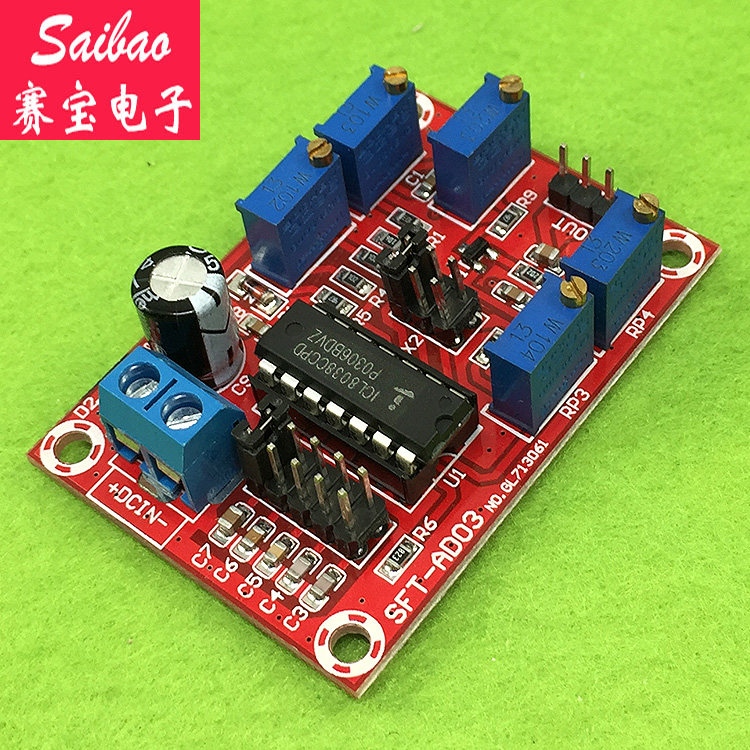

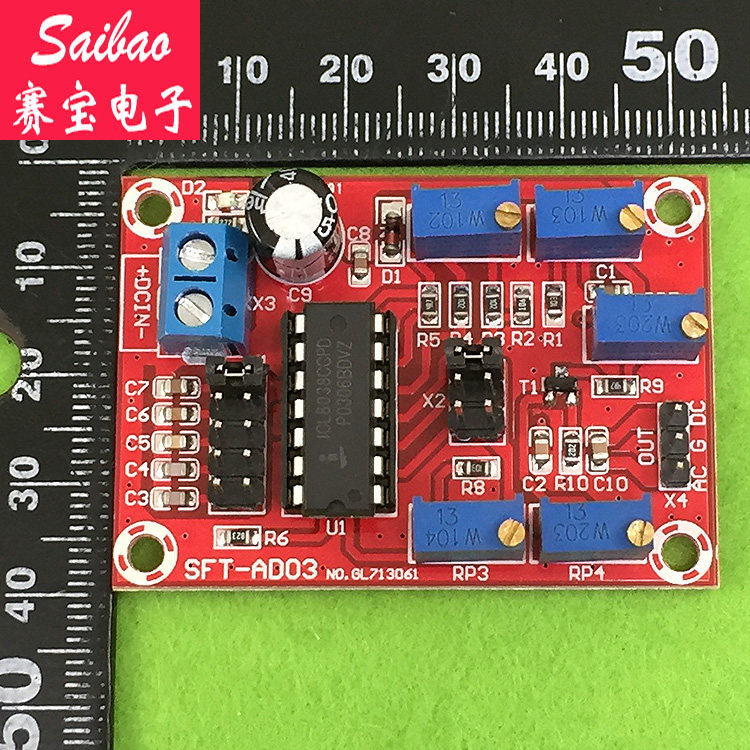

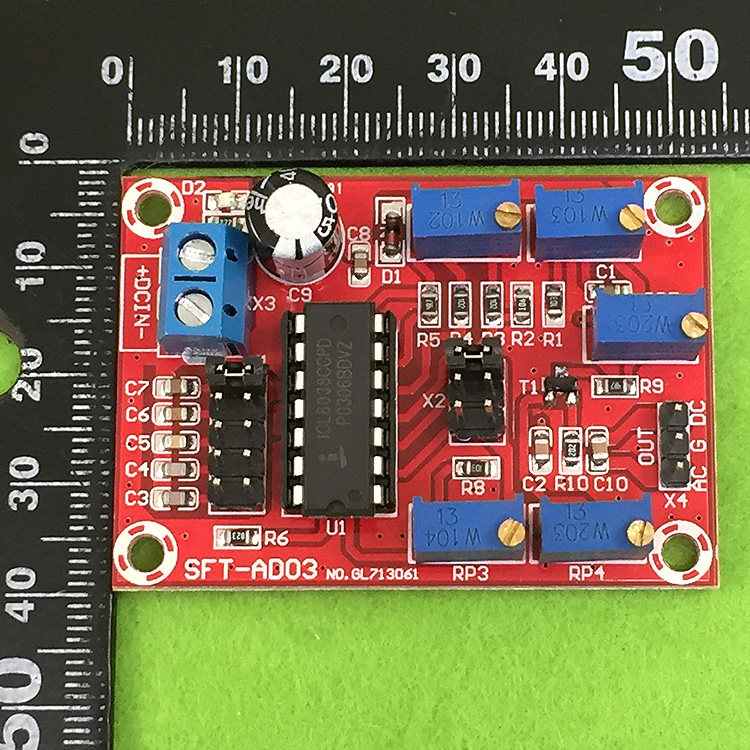

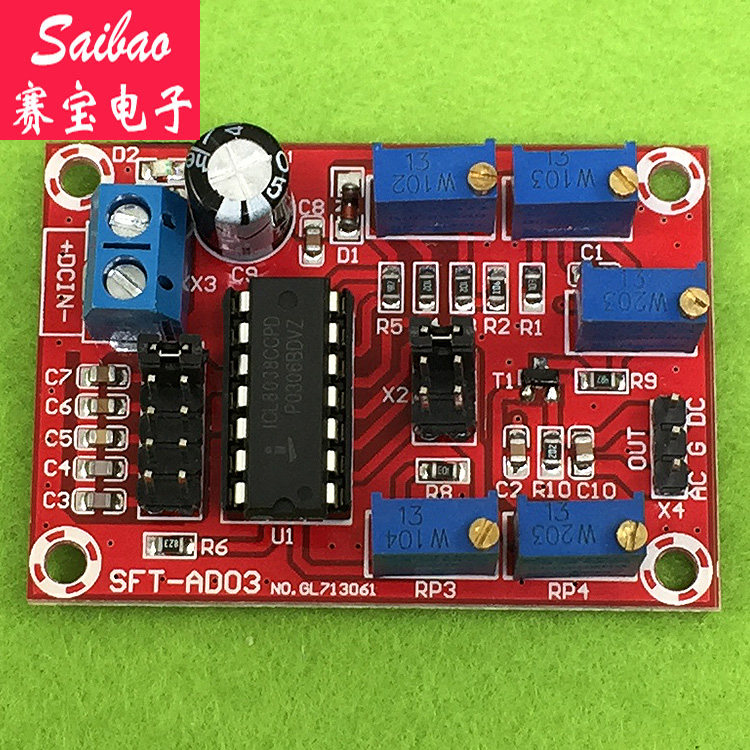

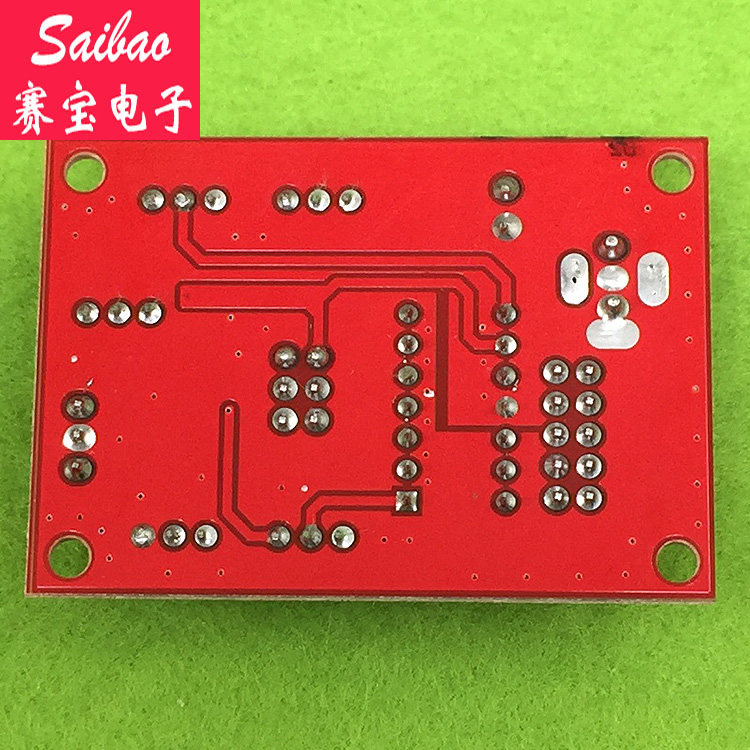

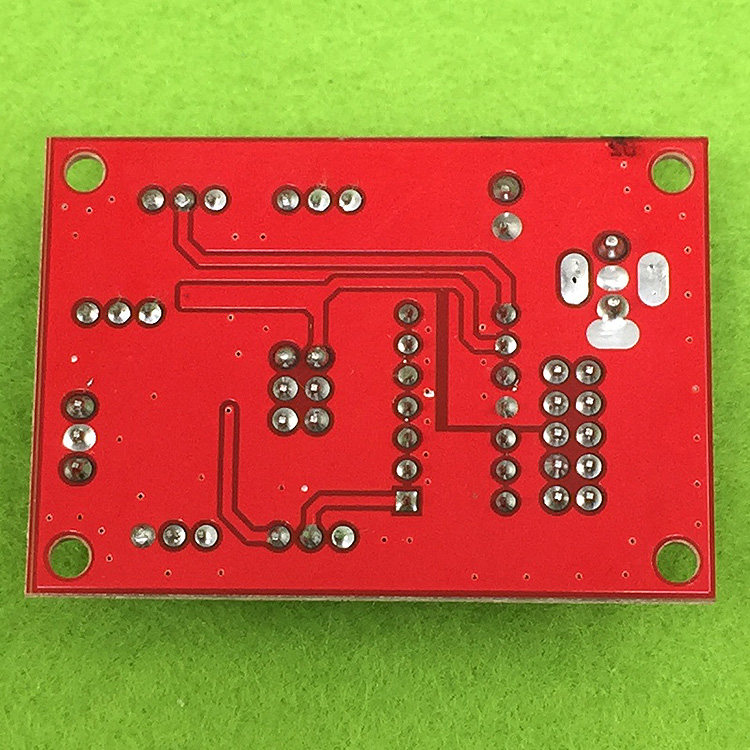

Реальная съемка:
