STC15 Одиночная микрокомпьютер минимальная система системной платы IAP15W4K58S4 Моделирование основной платы
Цена: 1 554руб. (¥73.5)
Артикул: 556270656859
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:玉佳电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥5.29112руб.
¥0.4410руб.
¥26550руб.
¥0.225руб.
STC15 Одиночная системная плата Минимум Микрокомпьютера IAP15W4K58S4 Орган
Параметры продукта:
1. Используйте новейшие 1T одноразового микрокомпьютера Hongjing STC или IAP15W4K58S4, IAP15W4K58S4 -это чип моделирования.
Программа совместима со всеми отдельными микрокомпьютерами серии STC15, такими как серия STC15F2K60S2.
2. Используйте упаковку LQFP48, 46 ввода/вывода (на 8 больше ввода/вывода упаковки DIP40), поддерживайте 4 серийного порта UART, который удобен для подключения нескольких модулей последовательного порта одновременно одновременно
3. Все ввода/вывод ведут и выкладывают на расстоянии 2,54 мм, что удобно для минимальных систем на универсальных досках и хлебных досках.
4Можно переносить чип порта USB -поворота CH340G, который может достичь одноэтажной отладки имитации машин, последовательной связи и загрузки программ.
5. Используйте обычные кабели данных мобильного телефона Android для загрузки или источника питания.
6. Чип стабилизации 5 В находится на плате, и вы можете использовать 7V-12V, чтобы войти в плату для питания.
7. Плавный регулирующий чип 3,3 В, который может вывести мощность 3,3 В.
8. Интерфейс дисплея может подключить LCD12864 LCD1602 и TFT 1.44 -INCH Color Ecren
9. Контролируемый светодиод *1, кнопка *4

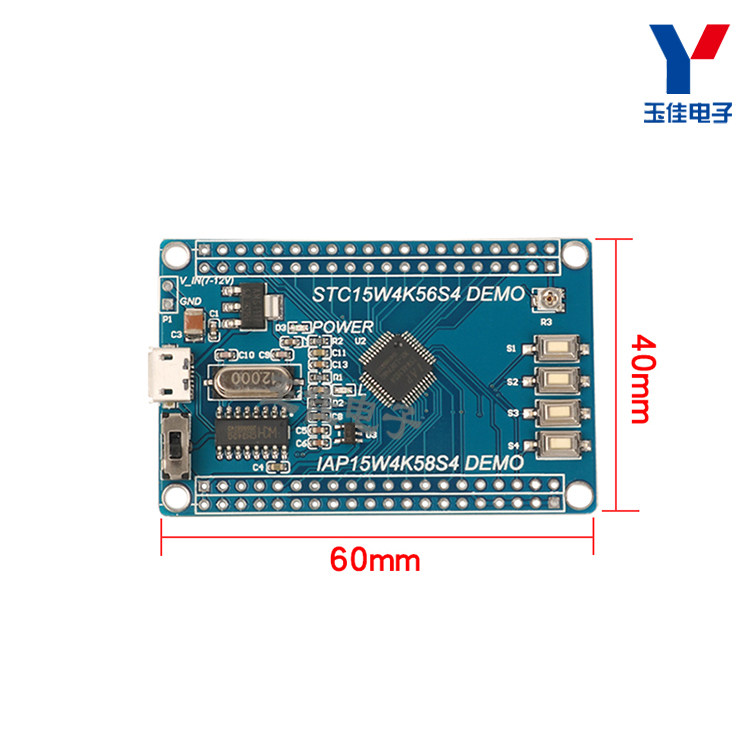

10. Наименьший размер системы составляет 60*38 мм.
11. Предоставьте богатые практические рутины и учебные материалы, а также предоставьте видеоуроке для одной переписки.
12. Совет по разработке обрабатывается патчем, качество гарантируется, внешний вид более красивый, а тонкие продукты не следует пропустить.
13. Ядро поддерживает 3,3 В / 5 В, что удобно, что удобно
IAP15W4K58S4 (обозначенная модель конкуренции STC), которая содержит характеристики 4K RAM, 58K ROM, 4 -скоростного последовательного порта, программа USB, поддержка DC2.5 ~ 5,5 В, 6 PWM PWM (см. Официальную информацию для получения подробной информации. )
STC15W4K Series Single -Chip Microcomputer Invelocment:
ОЗУ память данных в большой емкостью 4096 байт.
Высоко -скорость: 1 часы/машинный цикл, улучшенное ядро 8051, скорость в 7-12 раз быстрее, чем традиционный 8051.Скорость также на 20%быстрее, чем микроконтроллер серии STC (например, STC12/11/10).
Напряжение ширины: 2,5 ~ 5,5 В.
Проектирование с низким уровнем мощности: режим низкого уровня, режим холостого хода, режим потери мощности (который может быть просыпается от внешнего перерыва или внутреннего электричества, пробуждение)
Нет необходимости во внешнем сбросе, одноразовой машине, доступен для программирования ISP программирования 16 -уровня, и встроенная встроенная цепь сброса с высоким содержанием.
Однопроизводительные машины, которые не требуют внешних кристаллов, внутренние часы от 5 МГц ~ 35 МГц во время программирования ISP могут установить внутренние часы R/C высокой высокой оценки (&Plusmn;
16/32/40/48/56/61K Intecore -inte -byte Flam Flash Program, более 100 000 раз.
Функция EEPROM в фильме с большой мощностью имеет более 100 000 раз.
ISP/IAP, в системном программируемом/в приложении, программируемой, без программиста/эмулятора.
ADC с высокой скоростью, 10 бит из 8 каналов, скорость может достигать 300 000 раз/секунд, 8 -пух
Кораптор может использоваться в виде 1 ADC и может использоваться для потери мощности. Он поддерживает сравнение CMP внешней трубы CMP+с помощью CMP-CAN внешней трубки. Справочное напряжение.
Для реализации D/A может использоваться 6 -х канал 15 специальных моментов с высоким уровнем высокого уровня (управление зоной управления), плюс 2 CCP.
В общей сложности 7 таймеров/счетчик, 5 16 -бит переустановленных таймеров/счетчика.
Выходная функция часов программирования (выходная частота выходной сигнал для входных часов во внутренних системных часах или на внешней трубке).
Ультра -высокий показатель четыре последовательных порта/UART, четыре совершенно независимые асинхронные порты последовательной связи с высокой скоростью, своевременное переключение можно использовать в виде 9 наборов последовательных портов.
SPI с высокой скоростью синхронного последовательного порта.
Аппаратный взгляд на дверь (WDT).
Структура набора набора инструкций, совместимая с обычными наборами инструкций 8051, инструкциями по умножению/удалению оборудования.
Порт ввода/вывода GM, после сброса: Quasi -two -way/Shad Pull -Up, может быть установлен на четыре режима: Quasi -two -Way/Shab Up, сильный толкающий/сильный тяга, только как выход/высокое сопротивление , утечка, каждый, каждый, каждая, каждая утечка, каждая утечка, каждый раз, когда вместимость водителя ввода/вывода может достигать 20 мА, но весь чип не превышает 20 мА

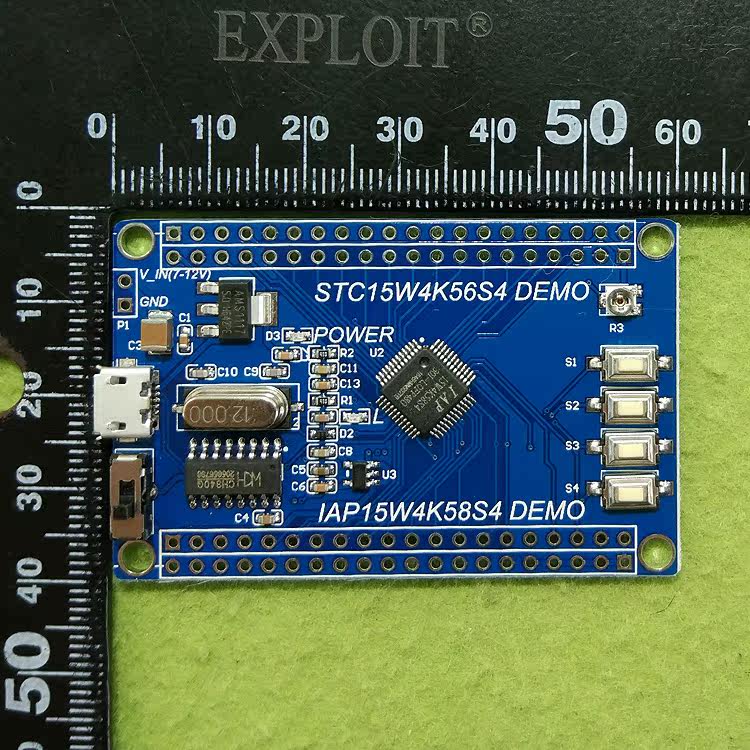

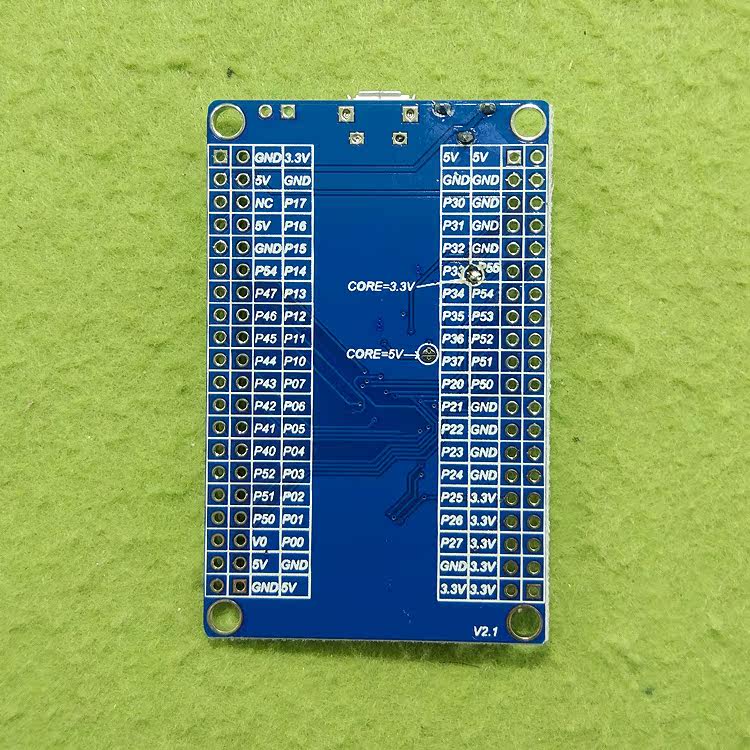

Реальная съемка:
