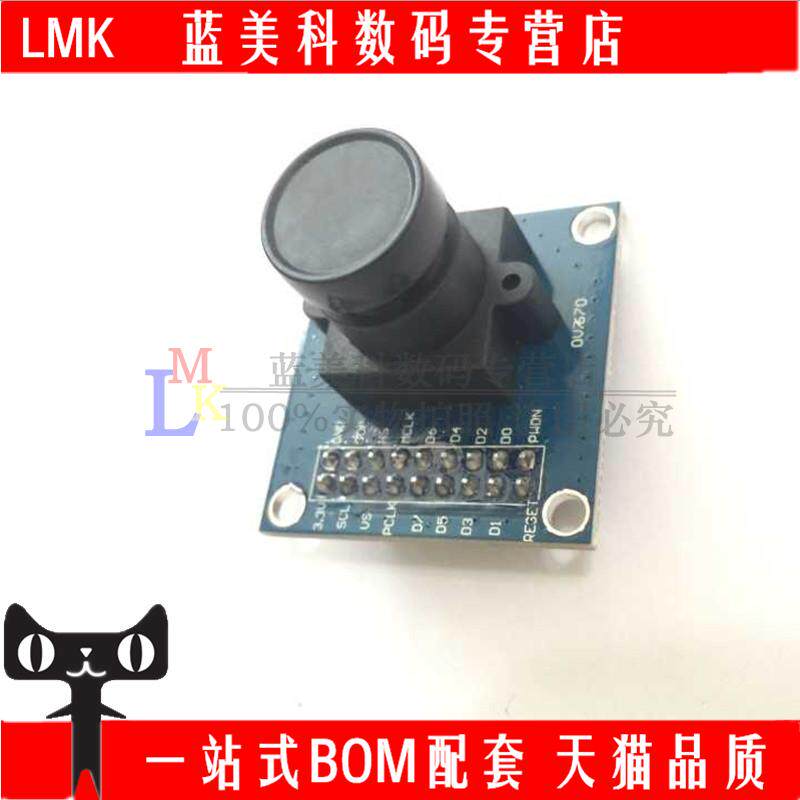

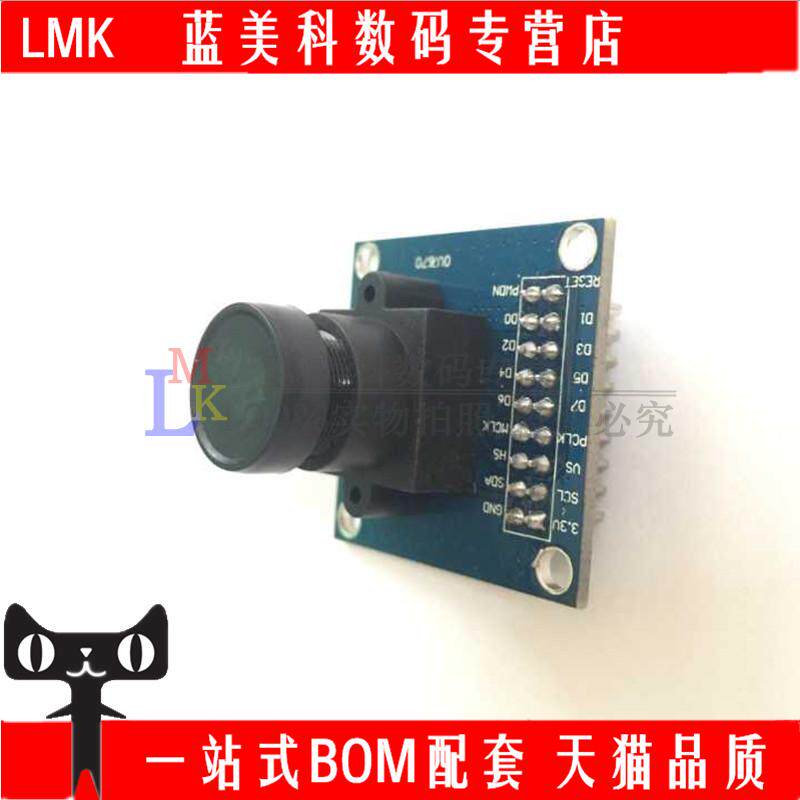

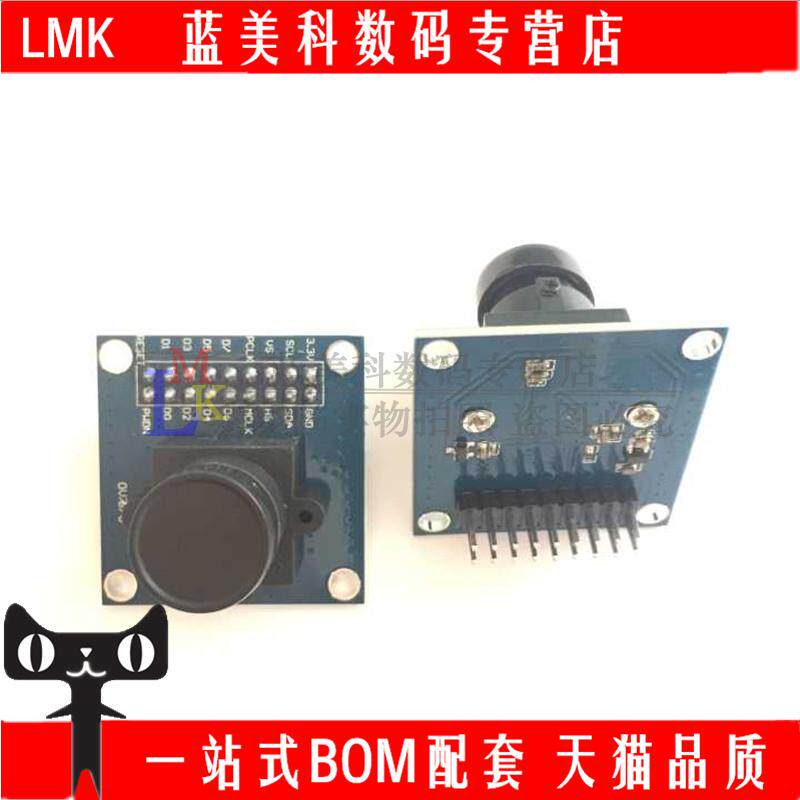

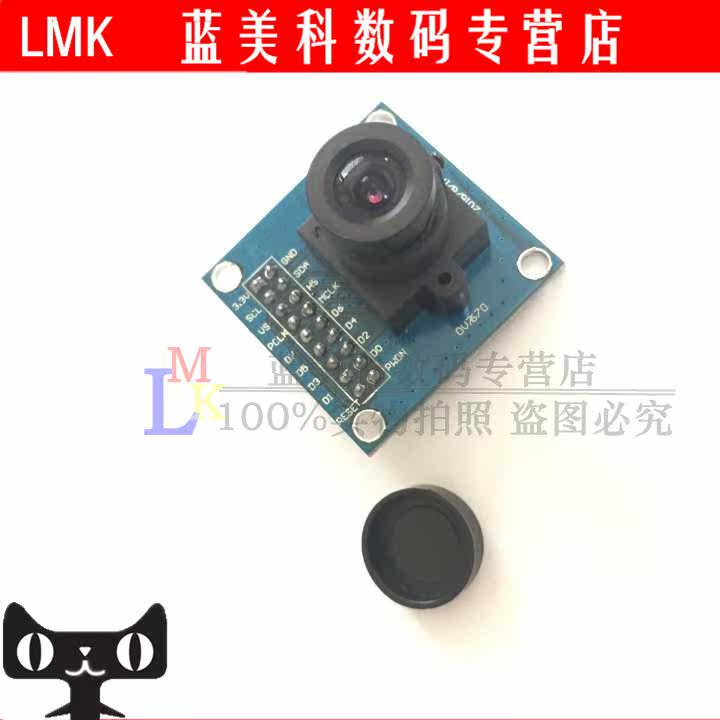

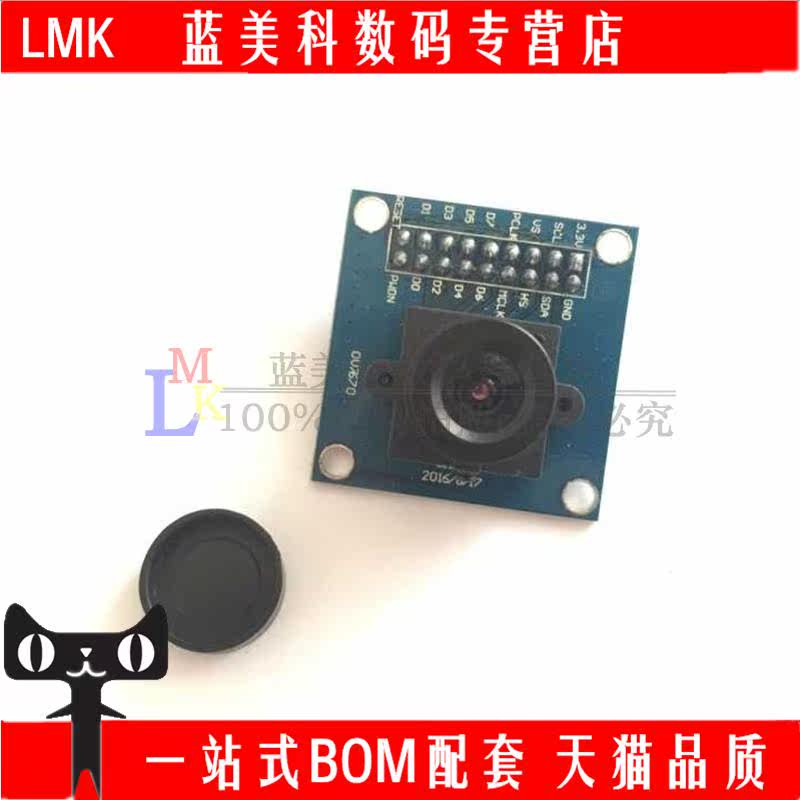

OV7670 модуль модуля камеры одно -хип -модуль сбора микрокомпьютеров OV7670 камера модуля для отправки информации
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Этот модульный обновление данных: добавьте справочную программу C8051 и справочные чертежи тестирования камеры, составленные под Keil.В то же время он обеспечивает рутину прямого вождения порта IO STM32.
Прикрепите соответствующую информацию: Примеры конфигурации регистра (QVGA, выходной формат RGB565, Light Mode), Руководство по применению модуля камеры, китайская и английская версия Руководства по данным, схема схемы OV7670, диаграмма размера PCB, информация о интерфейсе SCCB!C8051F Driver Rathine!
Камера протестирована на 100%, прежде чем покинуть фабрику, с целью обеспечения качества предотвратить проблемы, вызвавшие всевозможные проблемы для обеих сторон.MCU, выбранная клиентом, неизвестна в аппаратной ситуации и не может быть объяснена!

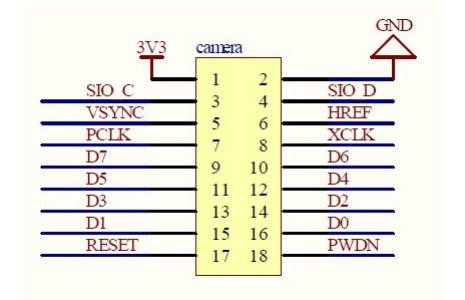

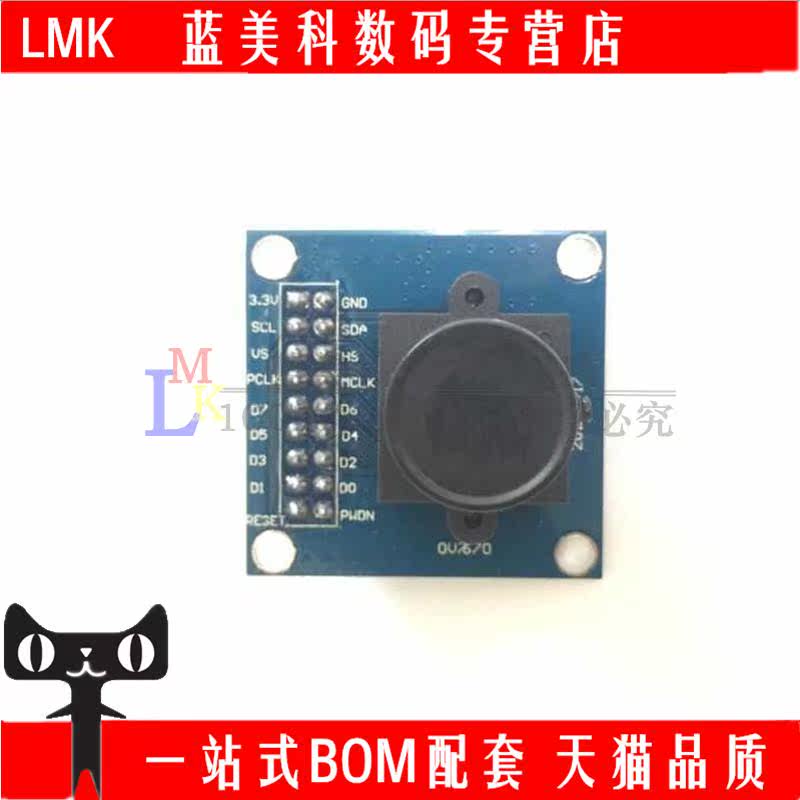

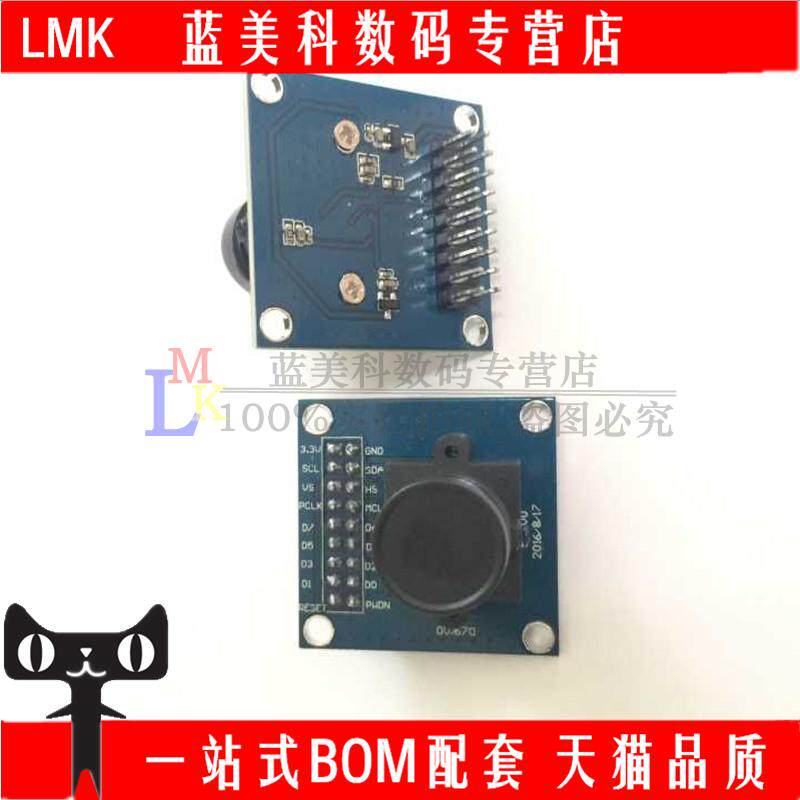

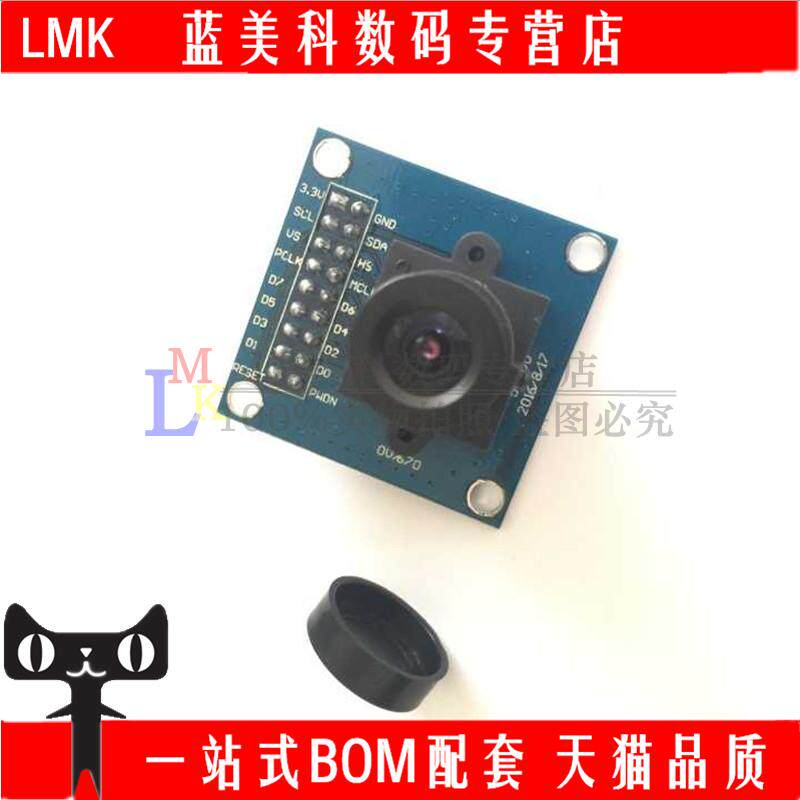

Определение трубки модуля показано на рисунке:
3V3-----Введите напряжение питания (рекомендуется использовать 3.3, 5V, но не рекомендуется)
GDN-----Земля
SIO_C---SCCBУправляющие часы интерфейса (примечание: некоторые низкоуровневые одноуровневые микрокомпетки должны быть вытянуты, а я и я2CИнтерфейс аналогичен)
SIO_D---SCCBПоследовательный вход данных (OUT) Конец интерфейса (Примечание: некоторые низкоуровневые однокшип -микрокомпьютеры должны управлять управлением, и i2CИнтерфейс аналогичен)
VSYNC---Кадр синхронный сигнал (выходной сигнал)
HREF----Сигнал синхронизации кольца (выходной сигнал)
PCLK----Пиксельные часы (выходной сигнал)
D0-D7---Порт данных (выходной сигнал)
RESTE---Порт -порт (обычно используйте -up)
PWDN----Режим выбора питания (нормальное использование нормального использования)
Если вам нужен OV7670 с FIFO, пожалуйста, сделайте фото:http://item.taobao.com/item.htm?id=16606314977
OV7670Датчик изображения, небольшой громкость, низкое рабочее напряжение, все функции отдельной камеры VGA и изображения.Благодаря управлению шиной SCCB различное разрешение 8 -дигитов, влияющие на данные всего кадра, суб -выборки и окна.Изображение VGA этого продукта составляет до 30 кадров/секунд.Пользователи могут полностью контролировать качество изображения, формат данных и метод передачи.Все функции обработки изображений включают гамма -кривые, баланс белого, насыщенность, цвет и т. Д. Могут быть запрограммированы через интерфейс SCCB.
● Высокая чувствительность подходит для применений с низкой иллюминацией
● Низкое напряжение, подходящее для встроенных применений
● Стандартный интерфейс SCCB, совместим с интерфейсом I2C
● RAWRGB, RGB (GRB4: 2: 2, RGB565/555/444), YUV (4: 2: 2) и YCBCR (4: 2: 2)
● Поддержка VGA, CIF и различных размеров от CIF до 40x30
● Метод вариопиксельной суб -эмплексы
● Функции автоматического управления влиянием включают в себя: автоматическое управление экспозицией, автоматическое управление усилением, автоматический баланс белого, автоматическое устранение световых полос, автоматическая калибровка уровня мощности черного. Управление качеством изображения включает в себя насыщение цвета, оттенок, гамма, резкость, резкость и резкость.ANTI_BLOOM
● У ISP есть функция устранения шума и плохих точек
● Поддержка масштабирования изображений
● Компенсация потери света
● 50/60 Гц автоматическое обнаружение
● Автоматическая регулировка насыщения (регулировка ультрафиолета)
● Усовершенствование края автоматической регулировки
● Автоматическая регулировка снижения шума
Ключевой параметр:
(1) Землярный массив640x480; (2) напряжение IO от 2,5 В до 3,0 В (внутреннее подавление ядерного питания LDO1,8 В); (3) работа по энергопотреблению60 МВт/15fpsvgayuv; (4) общежитие<20μA; (5) температурная работа -30℃До 70℃; (6)Стабильная работа 0℃До 50℃; (7)Выходной формат (8 бит)? YUV/YCBCR4: 2: 2 RGB565/555/444 GRB4: 2: необработанные данные RGB
Свет (8) размер исследования1/6"(9) Угол зрения 25&Град; (10)Максимум30fps VGA
Чувствительность1,3 В/(Lux-Sec); (11)46 дБ; (12) Динамический диапазон52dB
(13) Просмотр режима один за другим; (14)Электронное воздействие 1 линии до 510 линий; (15)Пиксельная область 3.6μm x 3.6μм; (16) темный ток 12 мВ/с при 60℃;
