РЧ -источник сигнала AD9959 Генератор сигналов AD9854 обновлять четырехканальный DDS -модуль
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Клиенты могут скачать и использовать инструкции: ссылка Baidu Cloud.
Ссылка на скачивание видео инструкции:http://pan.baidu.com/s/1c03YTn6
Ссылка для скачивания инструкции по использованию:http://pan.baidu.com/s/1kTqT3p1
(После копирования ссылки, открыть на веб -странице)
AD9959 RF DDS-модуль
1. Возможности модуля:
1. AD9959: 4 канала, 500MSPS, синусоидальный выход до 200M;
2. 2/4 канала имеют независимую регулировку частоты, амплитуды и фазы;
3. 32-битный аккумулятор, разрешение по частоте лучше 0,12 Гц;
4. 14-битный фазовый регистр, разрешение фазы 0,022 градуса;
5.10-битный регистр амплитуды с 1024 уровнями точной регулировки амплитуды;
6.2-го порядка, 4-го порядка, 8-го порядка, 16-го порядка, мощная функция модуляции ASK, PSK, FSK;
7. Функции линейной частоты, амплитуды и фазы;
8. Независимо программируемый выходной ток ЦАП;
9. Высокоскоростная связь SPI;
10. Сверхнизкое энергопотребление, 4-канальный выходной сигнал 200 м, потребляемая мощность всего 580 мВт;
два, Работа и инструкция
1. Подключите источник питания 5 В, рабочий ток системы будет в пределах 500 мА.
2. Кнопки S2 и S3 используются для перемещения курсора ЖК-дисплея и добавления перевода строки, а кнопки S4 и S5 — для сложения и вычитания.
3. На основной плате AD9959 имеется 5 разъемов SMA, 4 из которых являются сигнальными выходами, а другой - входным сигналом внешней синхронизации.Примечание. Каналы 0, 1, 2 и 3 могут выводить синусоидальные волны разной частоты, разных фаз и разных амплитуд, и ими можно управлять независимо.
  4,После включения модуль инициализируется для вывода частоты 10 МГц с разницей фаз 90.&град;I/Q-сигнал; использует активный кварцевый генератор с частотой 25 МГц, внутренний умножитель частоты в 20-кратном рабочем режиме частоты, с частотой дискретизации 500 Мвыб/с.
три, Информация предоставлена:
1.Основная плата, включая главную плату управления и ЖК-дисплей.
2. Предоставляемый интерфейс представляет собой последовательный интерфейс и предоставляется тестовый код.

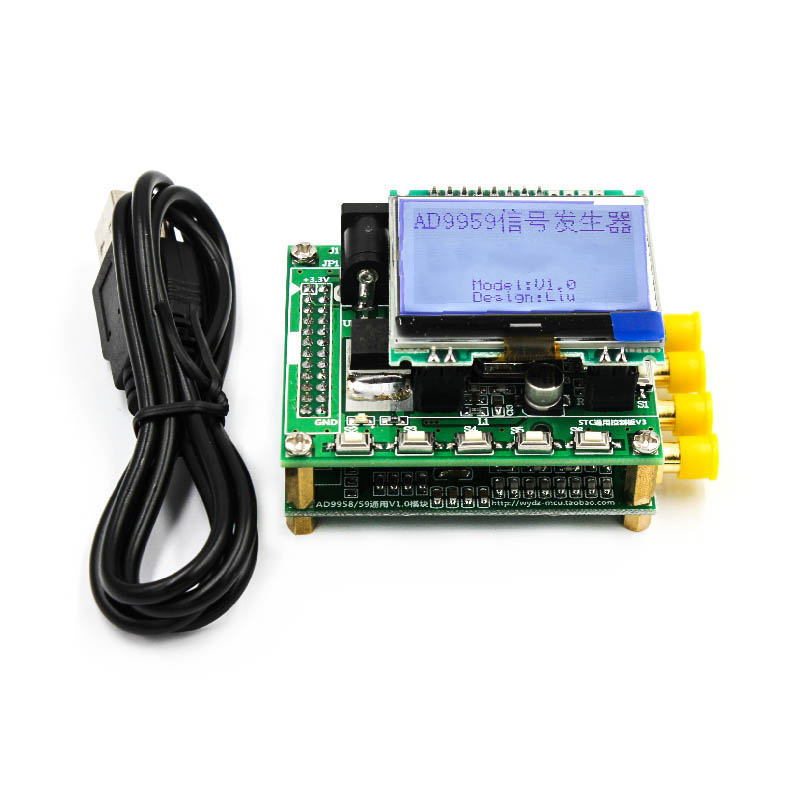

Реальные фотографии следующие:
5. Физические изображения и частичные диаграммы сигналов.
Диаграмма Лиссата (на примере 2 каналов):
