MTK6737 Мобильный телефон MT6739 Data LTE Communication Module 4G Android Core Board SDK

Цена: 416 580руб.    (¥19999)
Артикул: 551144942884

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:小玲珑0827
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥4999104 130руб.
¥158033 070руб.
¥801 691руб.
¥298062 074руб.
  • Информация о товаре
  • Фотографии

Купите Совет по разработке, чтобы предоставить следующую информацию и услуги:

1. 1 Набор комплектов для разработки (включая 1 плату разработки, 1 дисплей сенсорный компонент экрана, 1 модуль камеры, 1 12 В адаптер питания)

2. Справочный дизайн на основе разработки основной платы (схема схемы доны за развитие, файлы PCB и BOM, схема схемы основной платы и файлы печатной платы не предоставляются)

3. Предоставьте стабильные и массовые файлы SDK, среду разработки, инструменты компиляции, инструменты сжигания и документы для разработки и т. Д.

4. QQ Удаленная техническая поддержка и поддержка заказа за задание;

5. Клиенты могут приобрести основные доски отдельно для производства и сами производить базовые доски;

Заказанная модель развития

Индивидуальные услуги по разработке, основанные на основных досках, могут быть предоставлены в соответствии с потребностями клиентов.

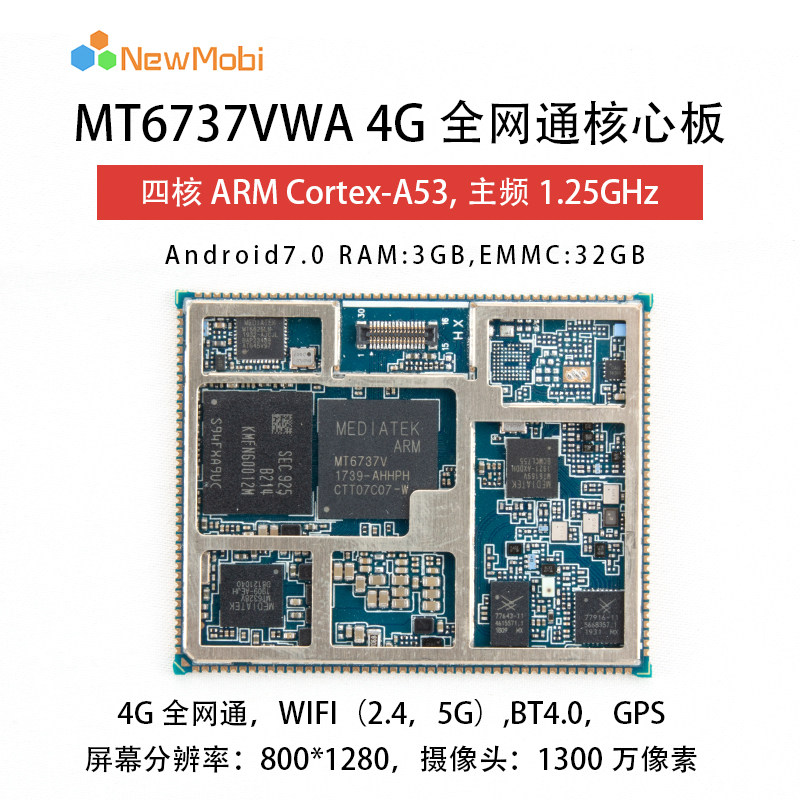

Внедрение продукта основной доски:

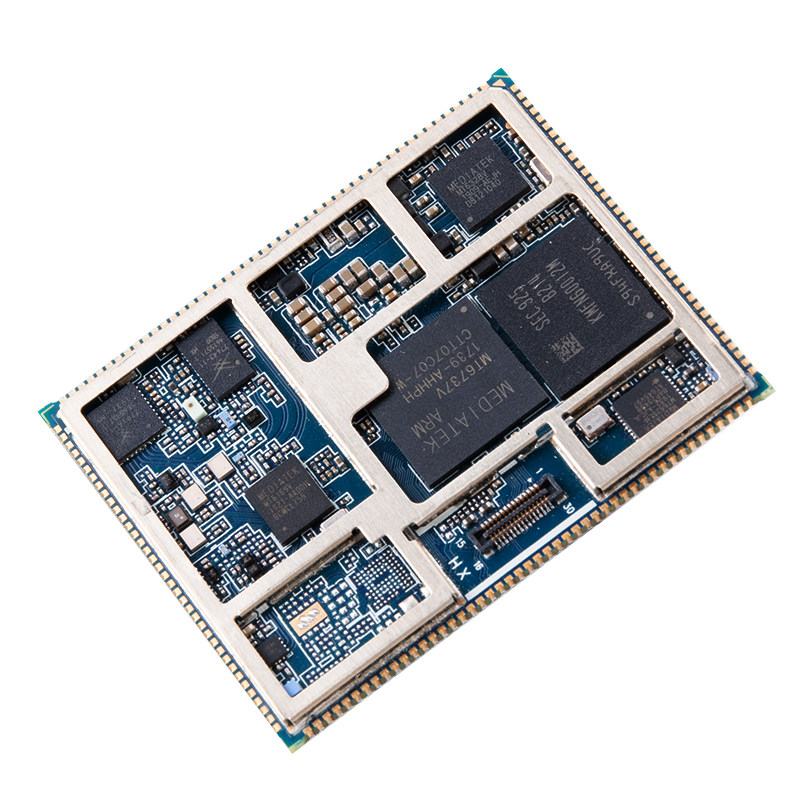

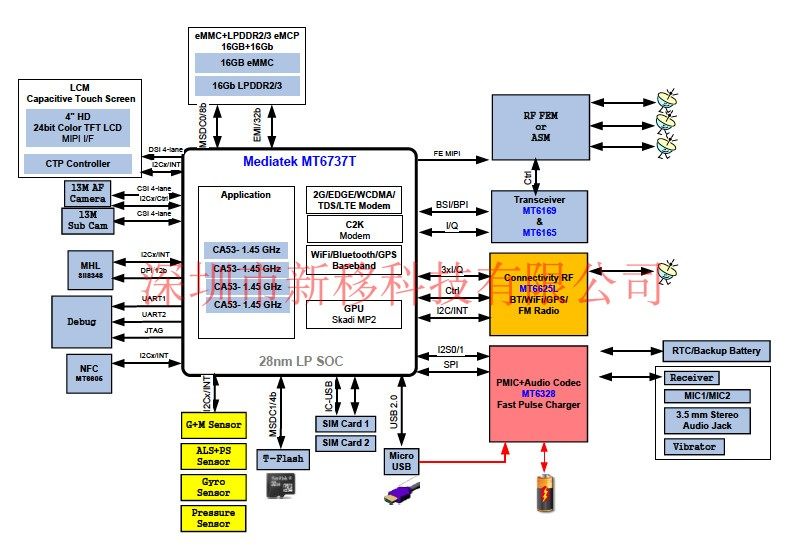

   MT6737 Core Poard - это интеллектуальный модуль 4G, основанный на платформе MediaTek MT6737T, которая может запускать операционную систему Android. Он поддерживает LTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/EVDO/CDMA/GSM и другие стандарты; Поддерживает Wi-Fi 802.11a/b/g/n, BT4.0Le Беспроводная беспроводная связь, поддерживает позиционирование спутника GPS/Glonass/Beidou; поддерживает несколько голосовых и аудиокодеков, внутренняя интеграция  Mali-T720 MP2 Высокопроизводительный графический двигатель, который может плавно воспроизводить видео 1080p; Он имеет несколько интерфейсов аудио, видео ввода и вывода и богатых интерфейсов GPIO.

Сетевая полоса частоты:



Тип

Группа

LTE-FDD (with Rx-diversity)

B1/B3/B5/B8

LTE-TDD (with Rx-diversity)

B38/B39/B40/B41

WCDMA

B1/B5/B8

TD-SCDMA

B34/B39

EVDO/CDMA

BC0

GSM

850/900/1800MHz

WiFi 802.11b/g/n

2400-2483.5MHz/5725-5850MHz

BT4.0 LE

2400-2483.5MHz

GNSS

GPS/GLONASS/Бейду

Основные параметры производительности:



 Производительность

иллюстрировать

Прикладной процессор



4 ядерная  ARM Cortex-A53 процессор

Самая высокая частота 1.5GHz

512kB 2Кэш оценки

Модемный процессор

ARM@Cortex-R4 + DSP

ARMМаксимальная частота составляет 600 МГц, частота DSP составляет 250 МГц

512KB L2

питаться от

VBATДиапазон напряжения питания: 3,5 В ~ 4,3 В

Типичное напряжение питания: 4 В

короткое сообщение  (SMS)

TextС режимом PDU

Нажмите, чтобы указать Мо и Мт

SMSтранслировать

SMSХранение: SIM -карт по умолчанию

LCMинтерфейс

4Группа MIPI_DSI, каждая группа поддерживает скорость до 1,0 Гбит / с;

Поддержка до 1920*1080 60 кадров в секунду (4 группы mipi_dsi);

24bitГлубина цвета

Интерфейс камеры

4Группа MIPI_CSI, каждая группа поддерживает скорость до 1,5 Гбит / с и может поддерживать 2 камеры;

Задняя камера использует 4 набора MIPI_CSI и поддерживает до 13 Мп пикселей

Фронтальная камера использует 4 набора MIPI_CSI и поддерживает до 13 Мп пикселей

Передние и задние камеры могут поддерживать двойную запись и функцию картинки в картине

аудиоинтерфейс

Аудио ввод:

3Групповой аналоговый вход микрофона

1Вход микрофона для наушников, два других - это микрофон для снижения шума в норме.

Аудиовыход:

ABВывод стерео наушников

ABДифференциальный вывод наушника

AB/DДифференциальный усилитель дифференцирования вывод 0,8 Вт

USBинтерфейс

Поддерживает высокоскоростный режим USB2.0 с максимальной скоростью передачи данных 480 Мбит / с.

Используется для отладки программного обеспечения и обновлений программного обеспечения и т. Д.

Поддерживает USB OTG (требует дополнительных  5V чип источника питания)

USIMКарточный интерфейс

2Группа интерфейс карты USIM

Поддерживает USIM/SIM -карты: 1,8 В и 3 В

Поддержать двойную резервуар

SDIOинтерфейс

Поддерживает SD2.0; 4 -бит SDIO; SD/MMC CARD

Поддержать горячую вставку

I2Cинтерфейс

4Группа I2C с максимальной скоростью 400K, и при использовании DMA I2C максимальная скорость может достигать 3,4 Мбит / с, используемая для периферийных устройств, таких как TP, камера, датчик и т. Д.

ADCинтерфейс

1Для общего АЦП

Антенна интерфейс

MAINАнтенна, антенна DRX, антенна GNSS, граница антенны Wi -Fi/Bt

Физические характеристики



Размер: 40×50×2.8mm

Интерфейс: LCC

Варпаж:<0.3mm

Вес: 10,9 г

диапазон температур

Нормальная рабочая температура: -20&deg;C ~ +70&deg;C

Экстремальная рабочая температура: -25&град;&deg;C&nbsp;&nbsp;1)

Температура хранения: -40&deg;C ~ +85&deg;C

обновление программного обеспечения

Через USB

&nbsp;

Спецификационная книга Адрес: http://www.new-mobi.com/download/showdownload.php?lang=cn&id=21

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

&nbsp;

&nbsp;

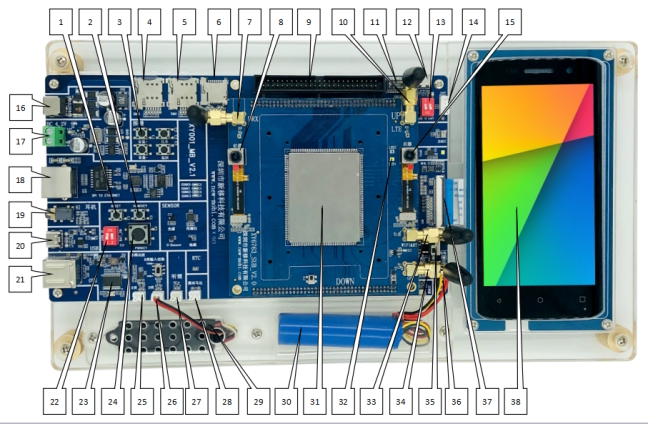

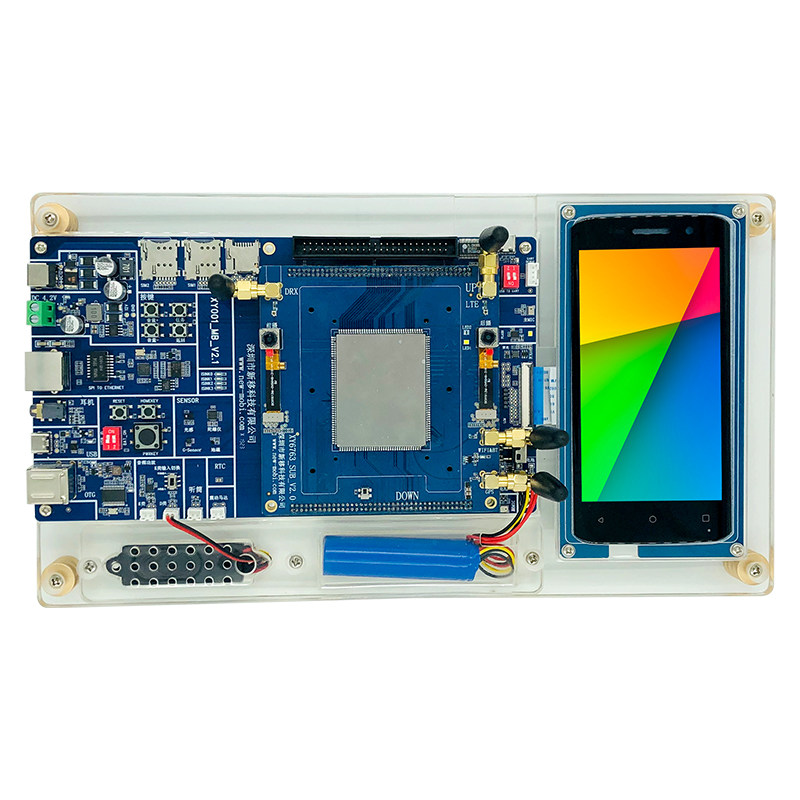

Серийный номерОписание функции
1RESET&NBSP;
2Этот ключ подключен к PMIC и может быть настроен с помощью программного обеспечения
3Ключ матрицы, подключенная к процессору, может быть настроена через программное обеспечение
4Mirco с горячей вилкой&NBSP; SIM2 Card Seat
5Mirco с горячей вилкой&NBSP; SIM1 Card Seat
6Держатель карты TF с горячей заменой
74G разнообразие чили антенны
8Фронтальная камера для интерфейса MIPI
9Порт GPIO не используется на базовой пластине
102,3,4g небольшая перцовая антенна
11USB для uart Chip
12Type-C&USB -порт NBSP; это используется для отладки последовательного порта.Позвоните в журнал последовательных портов во время отладки
13USB -USB -UART переключатель интерфейса
14Другие UARTs могут быть подключены к этому, а затем подключены к компьютеру через чип USB -UART.
15Задняя камера для интерфейса MIPI
16Внешний интерфейс ввода мощности 12 В
17Внешний интерфейс ввода мощности 4,2 В.
18Интерфейс RJ45 (RJ45 преобразован из SPI)
193,5 мм держатель наушников
20Type-C&nbsp;&NBSP; отладка ADB, вы можете подключиться к данным копирования компьютера
21Два USB&NBSP;
22USB&NBSP; OTG и выключатель обнаружения температуры батареи
23USB&NBSP; Hub Chip
24Отключение кнопки
258 Ом 2W -динамик интерфейс динамика
268 Ом 1 Вт интерфейс динамика
27Получить приемник телефона
28Подключите вибрирующий мотор
29труба
30Батарея
31Основная плата (xy6580/xy6737/xy8735/xy6753/xy6763/xy6761/xy6762/xy6765)
32Flash Led
33Wi-Fi/Bt 2-в-1 антенна перца чили
34GPS -антенна маленького перца (действительно рекомендуется использовать керамические активные или пассивные антенны)
35Отключаемые переключатели, которые питаются путем питания или внешнего источника питания
36Интерфейс батареи
3750pin LCD&NBSP; ZIF Connector
385-дюймовый HD (1280*720) Экран IPS, оснащенный стандартом на плате разработчиков

&nbsp;

&nbsp;

&nbsp;

Информация о разработке

&nbsp;

Исходный код SDK

&nbsp;

&nbsp;

&nbsp;

Документация по разработке


&nbsp;


&nbsp;Инструменты разработки

&nbsp;

Техническая поддержка (очень важна!)

&nbsp;

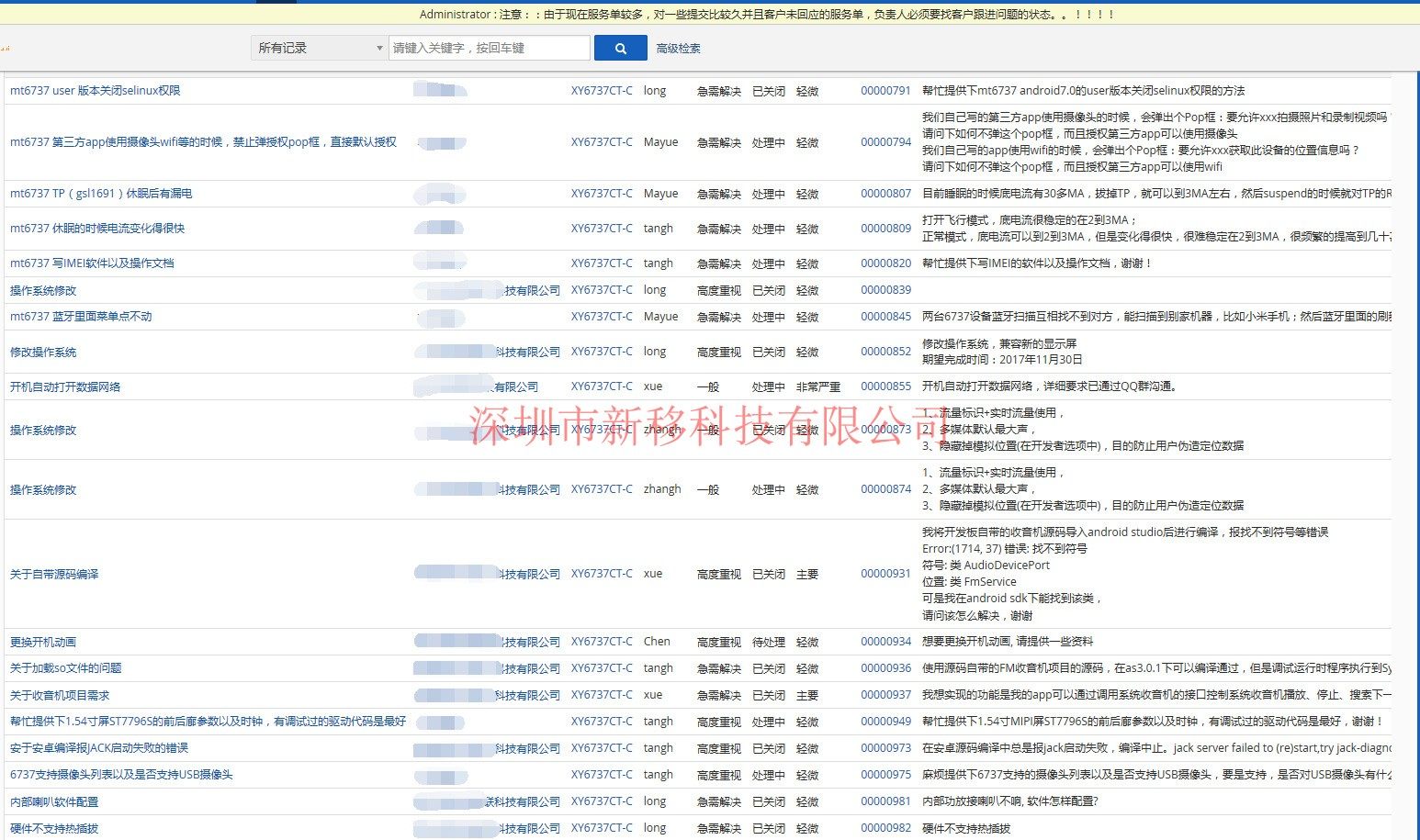

Проблемная система
