Мотор, модуль, умный робот с аксессуарами

Цена: 42-560руб.    (¥1.08)
Артикул: 547905220432
Доставка по Китаю (НЕ включена в цену):
127 руб. (¥6)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:欣薇电子科技
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥49.81 053руб.
¥0.817руб.
¥0.256руб.
¥2.860руб.
  • Информация о товаре
  • Фотографии

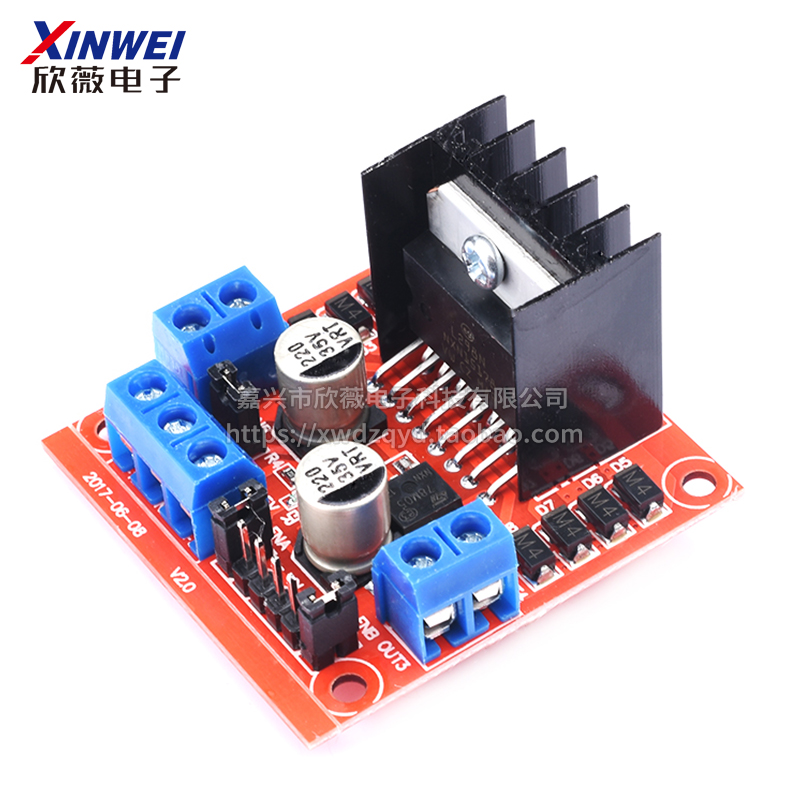

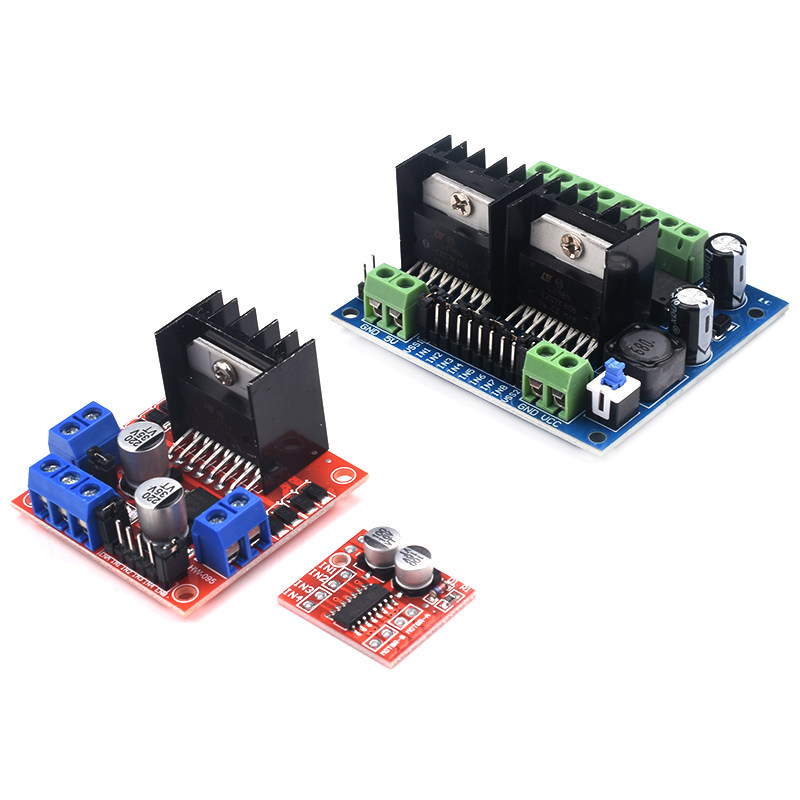

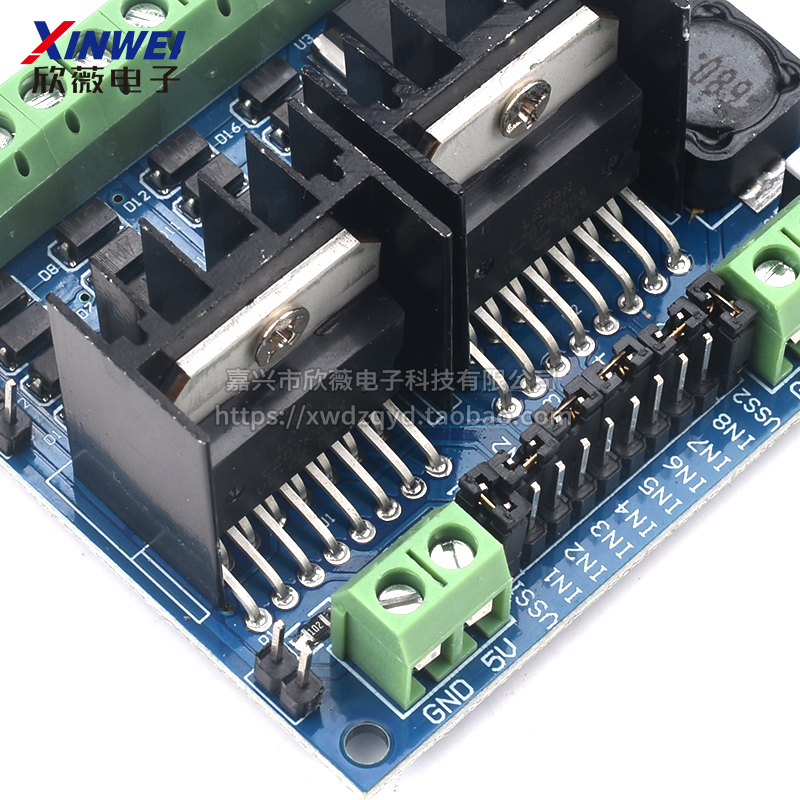

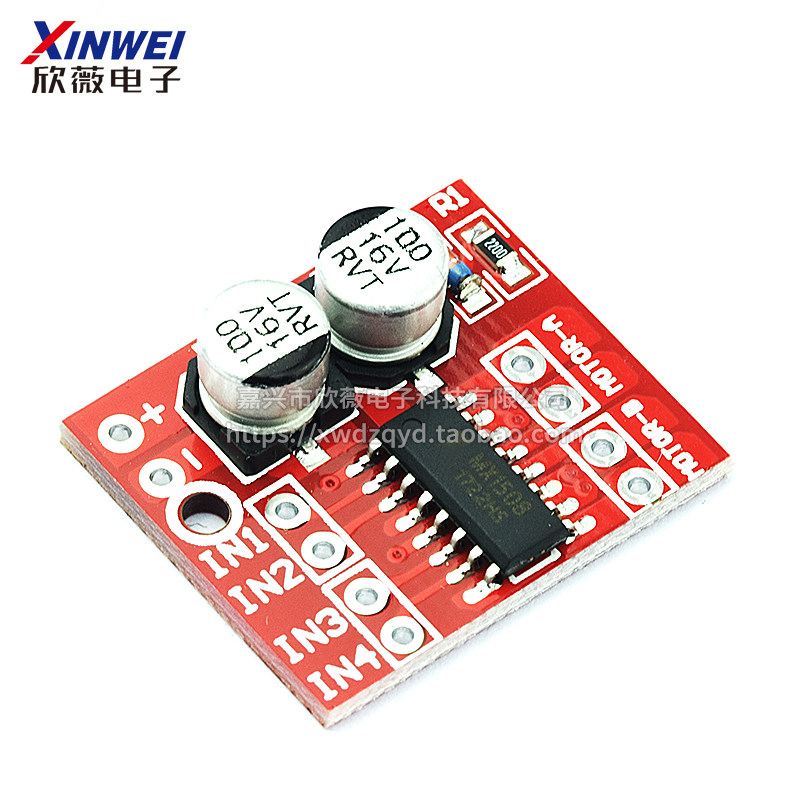

Цвет: L298N Motor Drive Модуль две дороги, L298N Motor Drive Module четыре дороги, 2 модуль драйвера двигателя постоянного тока

2 DC Модуль модуля DC Data Data Data Data Data: https://pan.baidu.com/s/1l4ijvjufnbkvu4zcmnwiya
Извлечение кода: 8888


L298N  Double H Bridge Electric Drive Информация о загрузке Ссылка: https://pan.baidu.com/s/1vxigey02vuy08b_ptxlq6q
Извлечение кода: 8888


L298N  Четыре дорожного электрического диска Ссылка Ссылка: https://pan.baidu.com/s/1lby8dxixkersw_rwo9ba
Извлечение кода: 8888



Название модуля

Модуль мостового моста с двойным мостом

Рабочий режим

H Bridge Driver (двойная дорога)



Мастер Чип

L298N

Стиль упаковки

9 коробок и поставки

Логическое напряжение

5V

Напряжение привода

5V-35V

Логический ток

0mA-36mA

Драйн ток

2а (максимальный мост)

температура хранения

-20 ℃ до +135 ℃

Максимальная мощность

25W

масса

30g

Периферийный размер

43*43*27mm

Функции:

★ Этот модуль использует L298N компании ST в качестве основного чипа драйвера. Он обладает характеристиками сильной пропускной способности, низкой тепловой передачи и сильной антиинтерферентной способности.

★ Этот модуль может использовать встроенный -в 78M05 для получения питания из части питания, но чтобы избежать повреждения чипа напряжения, при использовании напряжения драйвера 12V используйте внешний источник логического питания 5V.

★ В этом модуле используется большой конденсатор фильтрации для непрерывной защиты диода, что может повысить надежность.

Диапазон приложений модуля привода:

L298N -это высокий уровень и большой моторный моторный чип, созданный компанией ST.Чип инкапсулируется на 15 футов.Основные особенности: рабочее напряжение высокое, максимальное рабочее напряжение может достигать 46 В; выходной ток большой, ток пикового тока может достигать 3А, а непрерывный рабочий ток составляет 2А; номинальная мощность составляет 25 Вт.Высокий царип и большой мостовой драйвер, содержащий два моста H, может использоваться для управления двигателями постоянного тока и перцептивных нагрузок, таких как двигатели хода, реле и т. Д.; Без входного сигнала существует логическая клемма ввода мощности, которая позволяет. или запретить работу устройства, так что часть внутренней логической схемы работает при низком напряжении; сопротивление может быть обнаружено при низком напряжении; сопротивление может быть обнаружено в цепи управления.Используйте чип L298N, чтобы привести к двигателю. Чип может привести к двухфазному шагу в двигатель или четырехфазный шаг в двигатель, или он также может управлять двумя двигателями DC.

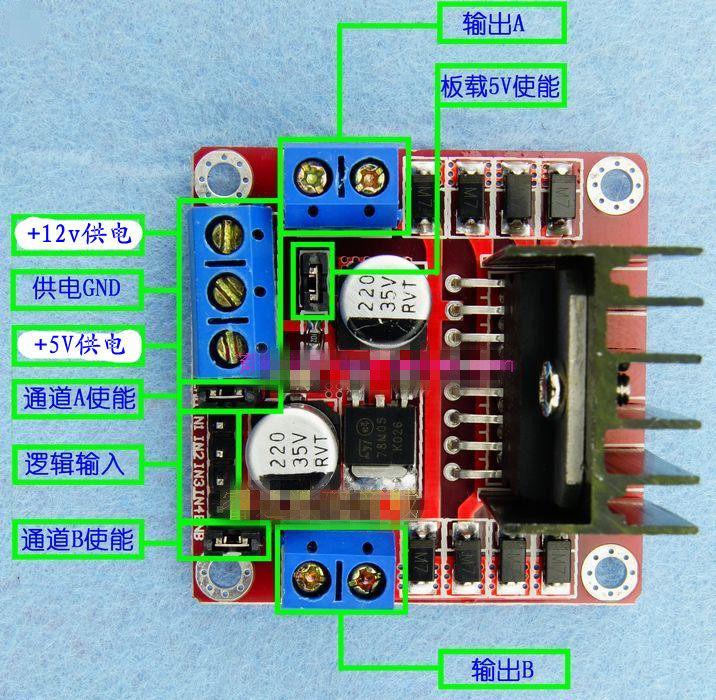

Этот модуль интегрирует встроенный источник питания 5 В.Когда ваше напряжение драйвера составляет 7 В-35 В, вы можете включить логический источник логического питания 5 В, который может быть закреплен. После использования питания платы 5 В насаждение питания+5V в интерфейсе не входит в напряжение, но он может привести к напряжению 5 В. Для внешнего использования для внешнего использования.
Когда ENA позволяет IN1 IN2 контролировать Out1 Out2
Когда ENB позволяет IN3 IN4 контролировать Out3 Out4

★ Экземпляр приложения
1: Двигательный двигатель
Обычный 4 -линный 2 -фазный метод моторного соединения, как показано на рисунке
После включения Ena enb
Введите последовательность следующего драйвера из IN1-In4, чтобы управлять скоростью и направлением ступенчатого двигателя

Ступени мотор

Вход сигнала

первый шаг

Шаг 2

третий шаг

Четвертый шаг

Вернуться к первому шагу

Вперед

IN1

0

1

1

1

возвращаться

IN2

1

0

1

1

возвращаться

IN3

1

1

0

1

возвращаться

IN4

1

1

1

0

возвращаться

обеспечить регресс

IN1

1

1

1

0

возвращаться

IN2

1

1

0

1

возвращаться

IN3

1

0

1

1

возвращаться

IN4

0

1

1

1

возвращаться

2: двигатель Drive DC
Поскольку этот модуль является драйвером моста H на 2 -м, он может одновременно управлять двумя двигателями. Метод соединения показан на рисунке.
После Ena enb,
Вы можете войти в скорость и направление двигателя Sign Signal Drive 1 из IN1 IN2
Вы можете войти в скорость и направление двигателя Sign Signal Drive 2 из IN3 IN4
Сигнал показан на рисунке

ОКРУГ КОЛУМБИЯ

Метод ротации

IN1

IN2

IN3

IN4

Регулировка скоростиPWMСигнал

Регулировка скоростиA

Регулировка скоростиB

M1

Вперед

высокий

низкий

/

/

высокий

/

обеспечить регресс

низкий

высокий

/

/

высокий

/

останавливаться

низкий

низкий

/

/

высокий

/

M2

Вперед

/

/

высокий

низкий

/

высокий

обеспечить регресс

/

/

низкий

высокий

/

высокий

останавливаться

/

/

низкий

низкий

/

высокий
