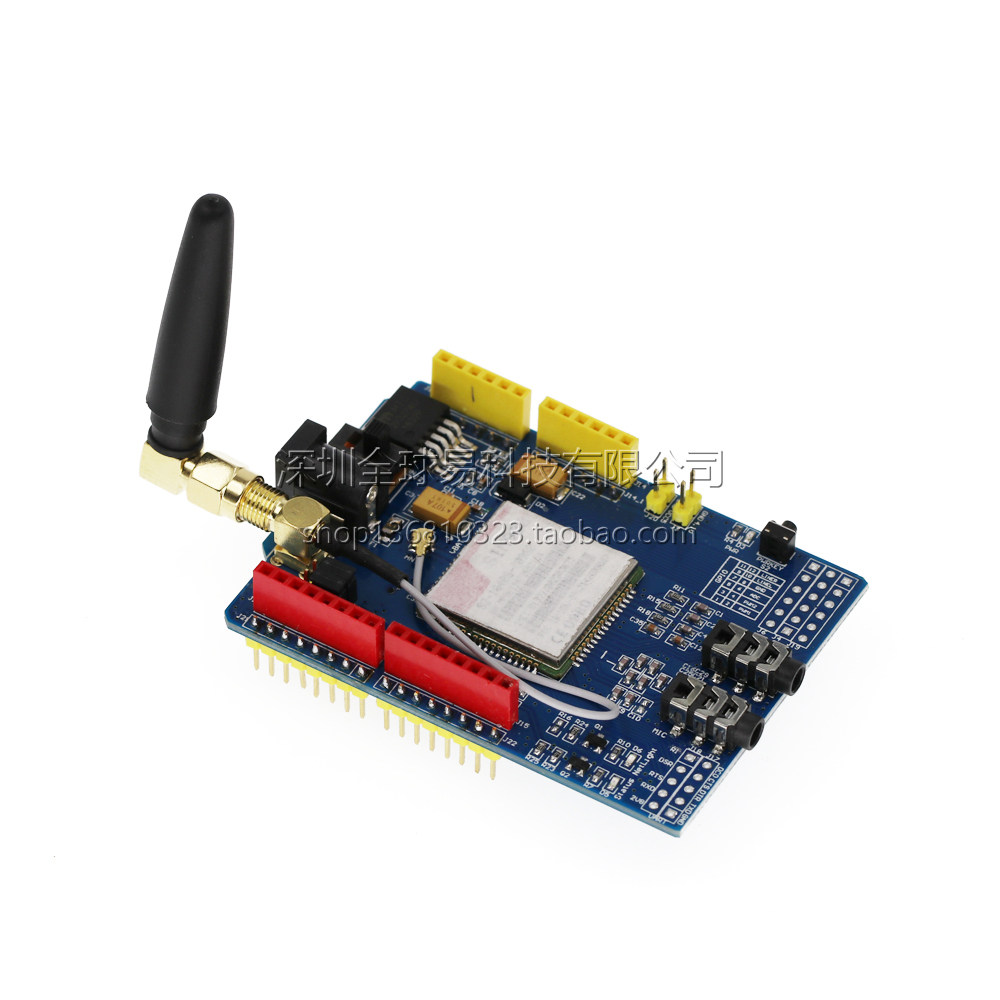

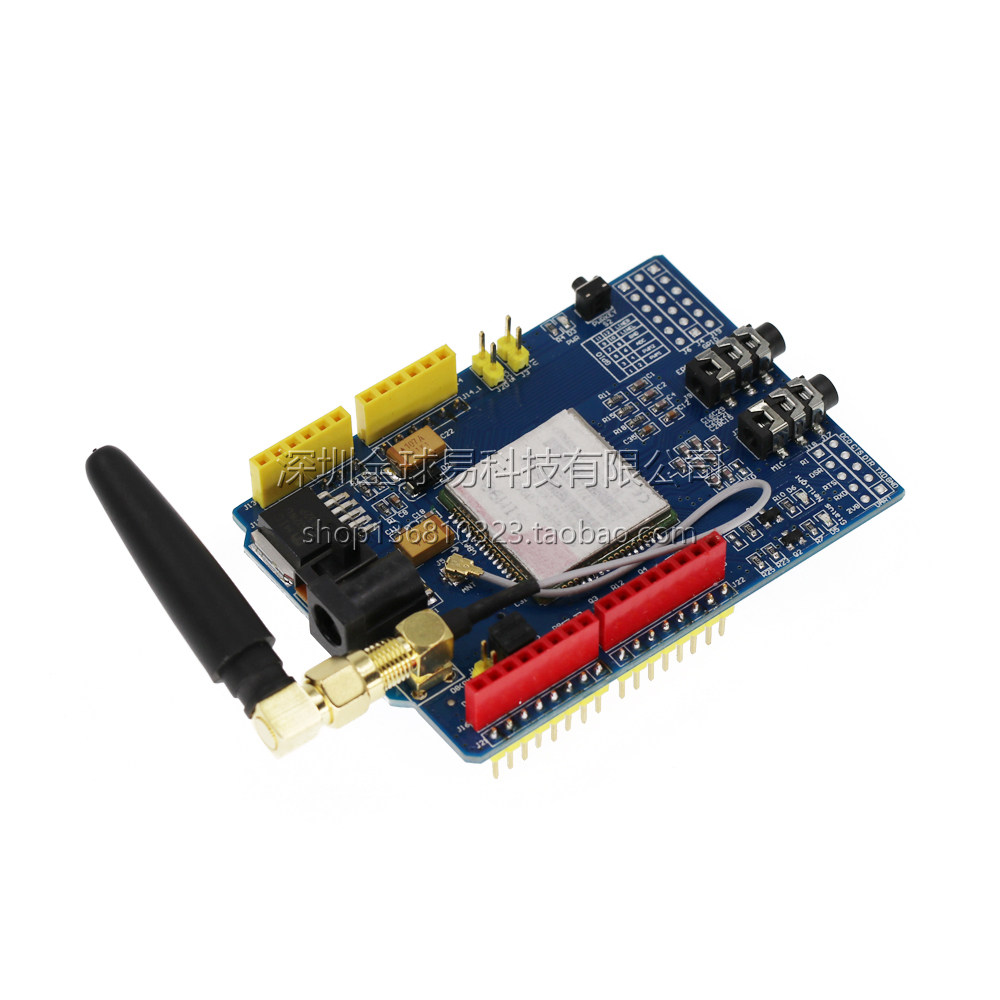

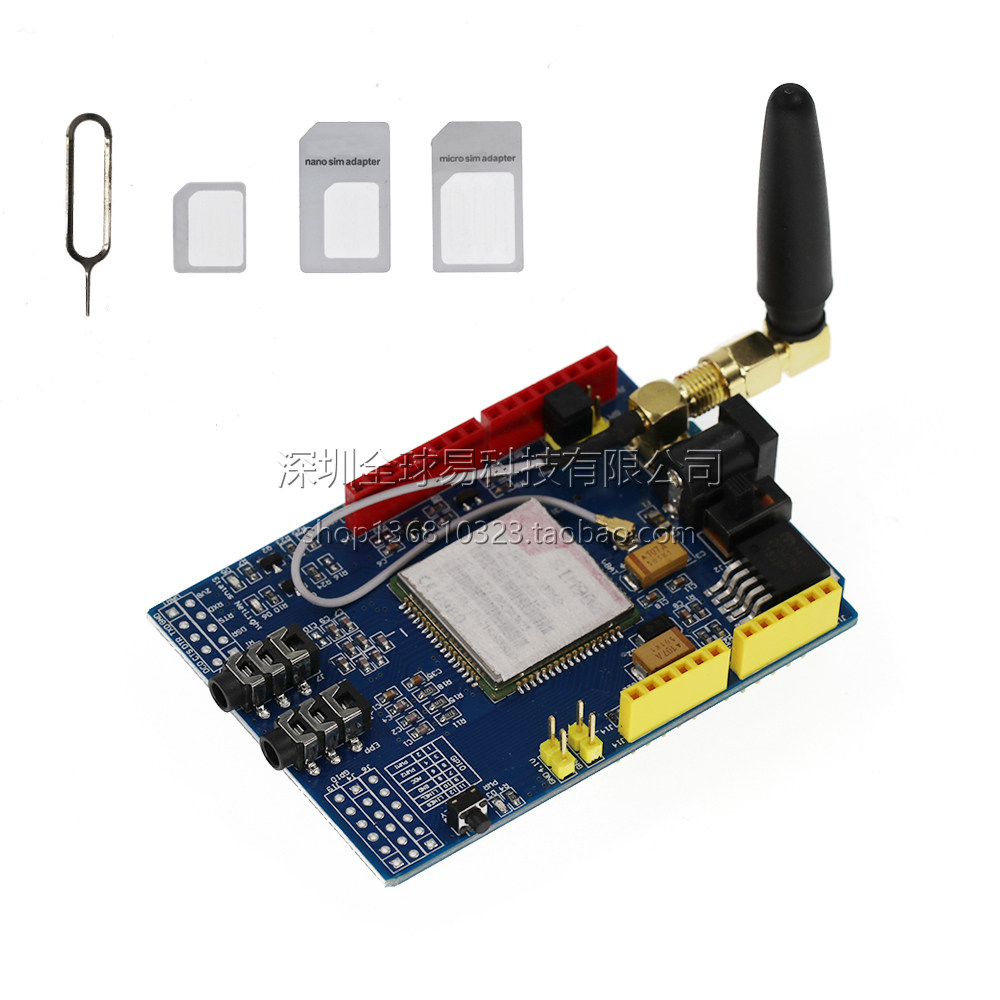

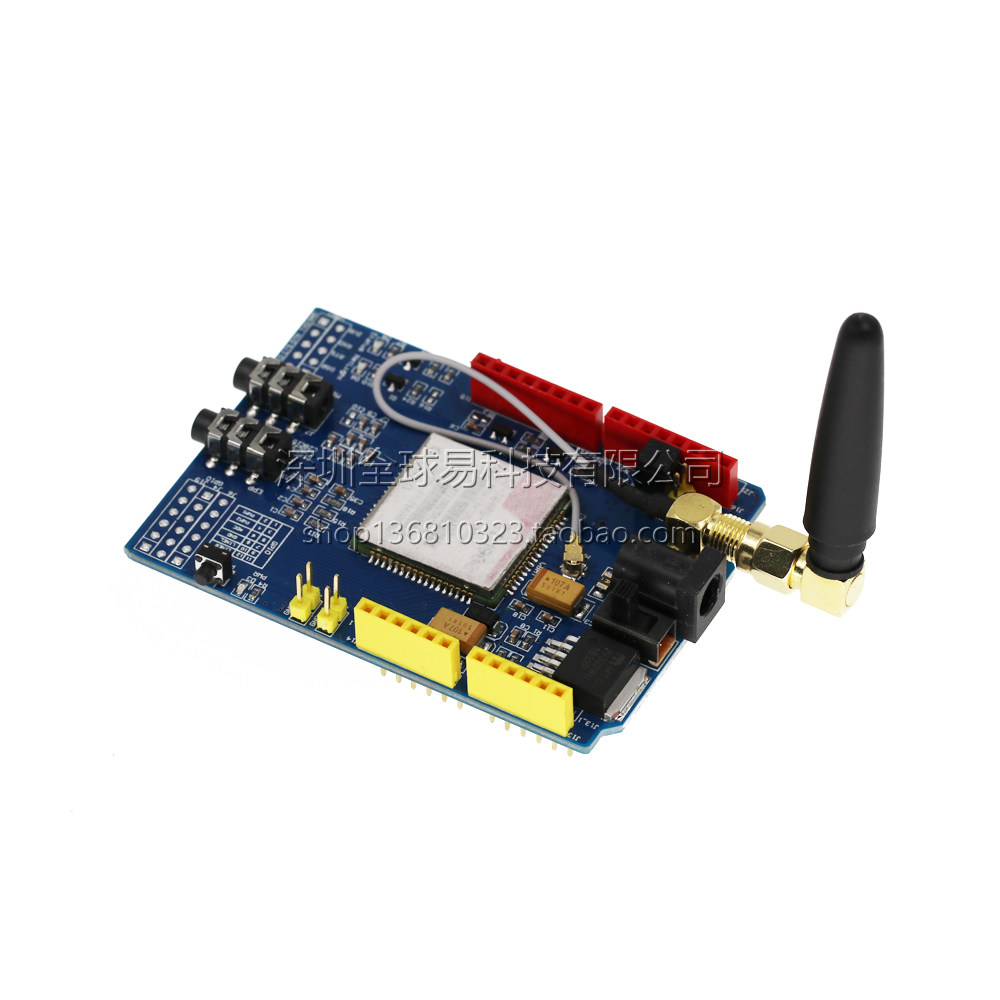

Модуль SIM900 \ 4 частотный модуль \ Development Poard \ GSM \ GPRS \ Module \ Беспроводная передача данных Super TC35I
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ссылка: http://pan.baidu.com/s/1eqjaovw пароль: firn
Инструкции по использованию
- Компьютер отладки USB-TTL.Эта версия тока 5-26V2A включена, и рекомендуется ток напряжения 5V 2A.После подключения к материнской плате Arduino мы должны одновременно подключить нас к 5,6 В 2A DC.Причина в том, что ток запуска щита GPRS и максимальный пик работы требуют максимума 2A, но порт USB не может обеспечить такой большой ток, поэтому он должен быть подключен к оборудованию питания.
- Убедитесь, что ваша SIM -карта не заблокирована
- GPRS ShieldСкорость коммуникации поттер лучше всего в 19200 г. 8-N-1 (GPRS SHIELD по умолчанию автоматическое сочетание бода)
Щит GPRS основан на модуле SIM900 от SIMCOM и Compatition с Arduino и его клонами. В командах (GSM 07.07, 07.05 и SIMCOM усиливаются в командах).
Features
§ Четырехдиапазонный диапазон 850/900/1800/1900 МГц - будет работать в сетях GSM во всех странах мира.
§ GPRS multi-slot class 10/8
§ GPRS mobile station class B
§ Compliant to GSM phase 2/2+
§ Class 4 (2 W @ 850 / 900 MHz)
§ Class 1 (1 W @ 1800 / 1900MHz)
§ Управление с помощью AT-команд. Стандартные команды: GSM 07.07.&07.05 Расширенные команды: AT-команды SIMCOM.
§ Служба коротких сообщений — чтобы вы могли отправлять небольшие объемы данных по сети (ASCII или необработанные шестнадцатеричные числа).
§ Встроенный стек TCP/UDP — позволяет загружать данные на веб-сервер.
§ RTC supported.
§ Selectable serial port.
§ Speaker and Headphone jacks
§ Низкое энергопотребление - 1,5 мА (спящий режим)
§ Industrial Temperature Range - -40°C to +85°C
Specifications
Application Ideas
§ M2M (Machine 2 Machine) Applicatoions.
§ Remote control of appliances.
§ Удаленная метеостанция или беспроводная сенсорная сеть.
§ Система слежения за транспортным средством с GPS-модулем.
Cautions
§ Make sure your SIM card is unlocked.
§ Продукт поставляется как есть, без изолирующего корпуса. Пожалуйста, соблюдайте меры предосторожности при электростатическом разряде, особенно в сухую погоду (с низкой влажностью).
§ Заводская настройка по умолчанию для UART GPRS Shield — 19200 бит/с 8-N-1. (Можно изменить с помощью AT-команд).
§ Выбор мощности — выберите источник питания для экрана GPRS (внешнее питание или 5 В от Arduino)
§ Разъем питания — подключен к внешнему источнику питания 4,8–5 В постоянного тока.
§ Антенный интерфейс – подключен к внешней антенне
§ Выбор последовательного порта — выберите либо программный последовательный порт, либо последовательный порт аппаратного обеспечения для подключения к GPRS Shield.
§ Hardware Serial - D0/D1 of Arduino
§ Software serial - D7/D8 of Arduino
§ Светодиод состояния — сообщает, включено ли питание SIM900.
§ Net Light - сообщает статус подключения SIM900 к сети.
§ UART SIM900 — разводка контактов UART SIM900
§ Microphone - to answer the phone call
§ Speaker - to answer the phone call
§ GPIO, PWM и ADC SIM900 — разводка контактов GPIO, PWM и ADC SIM900
§ Клавиша питания — включение и выключение SIM900.
