Xiaoyi wrtnode wrtnode2p set iot openwrt двойная антенна 32 МБ

Цена: 2 705-3 128руб.    (¥128)
Артикул: 543624580853
Доставка по Китаю (НЕ включена в цену):
148 руб. (¥7)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:阳光小创客
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Двойная антенна с 32 МБ
  • Экспресс одно антенны 16 МБ
Добавить в корзину
Другие товары этого продавца
¥2204 649руб.
¥8250171 848руб.
¥288059 991руб.
¥3797 982руб.
  • Информация о товаре
  • Фотографии
Цвет: Экспресс одно антенны 16 МБ, Двойная антенна с 32 МБ
Маленький размер wrtnode wrtnode2p Установите IoT interne of Things OpenWrt
//img.alicdn.com/imgextra/i1/85454698/tb2jmo7lxxxxxxxxxxxx_!ly5454698.jpg
WRTNODE MINI OPENWRT Главная плата управления Wi-Fi AP-SOC Плата по разработке оборудования с открытым исходным кодом
http://item.taobao.com/item.htm?id=40844419948
Wrtnode2p по умолчанию ssid: wrtnode2p_xxxx
Пароль Wi-Fi по умолчанию: 12345678
Wrtnode2p одиночная антенна быстрая версия память 16 МБ
WRTNODE2P Double Antenna Top с версией памяти 32 МБ
Введение продукта
Введение в wrtnode2p
Стандартный размер интерфейса, неожиданная цена, полная поддержка программного обеспечения, богатая информация и сообщества.
Изысканное оборудование Wrtnode с открытым исходным кодом с красотой, текстурой, новая эра I.O.T
//img.alicdn.com/imgextra/i3/85454698/tb2wz.plxxxxxpxxxxxxx_!ly5454698.jpg
Спецификация:

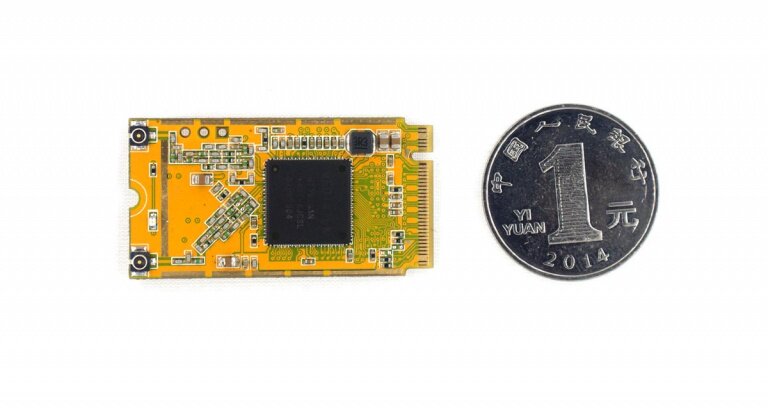

Маленькие модули Wi -Fi и Linux
in NGFF M.2 as 22*42mm
MTK MT7628AN: 802.11n 2*2, 580Mhz
128MB DDR2ram
16MB SPI flash
300 МГц 11n 2t2r Wi -Fi, AP & Station Driver от MTK Original
Полный интерфейс ведет все пин-аут
Энергопотребление
Резервное энергопотребление (закрытый Wi -Fi) 3,3 В*140ma
Включите Wi -Fi, небольшой трафик 3,3 В*200 мА
Полное потребление питания Wi -Fi 3,3 В*300 мА
Для получения дополнительной информации вы можете войти в систему: http://2p.wrtnode.cc
http://wiki.wrtnode.cc/index.php?
Введение в MT7628AN SOC
//img.alicdn.com/imgextra/i3/85454698/tb2uwoplxxxxxxxxxxxxx_!ly5454698.png
//img.alicdn.com/imgextra/i1/85454698/tb2qzbclppxxxxxxxxxxxx_!ly5454698.png
//img.alicdn.com/imgextra/i4/85454698/tb2n4ralpxxxxxxxxxxxxx_!ly54698.png
размер:
NGFF Slot B TYPE 2242 B
M.2 interface
//img.alicdn.com/imgextra/i2/85454698/tb2jdoplxxxxxxxxxxxxx_!ly5454698.png
Определение шагов:
//img.alicdn.com/imgextra/i1/85454698/tb2tcw3lxxxxxxxxxxxxx_!ly5454698.jpg
Программный пакет разработки SDK
SDK, пожалуйста
https://github.com/WRTnode/openwrt
скачать;
WRTNOD с открытым исходным кодом
https://github.com/WRTnode
иллюстрировать:
На основе OpenWRT CC 1505
Смена OpenWRT:
Сегмент сети по умолчанию был изменен на 192.168.8.1
Добавить WWAN, порт - APCLI0, и добавьте инструменты беспроводной серии WRTNode: APS/VW/IA для управления беспроводным соединением
Добавить MTK Original Drive Ralink-Wifi, RALINK-RALINK-MT76X8 и адаптироваться к версии OpenWRT CC
Увеличьте подачи пакета WRTNODE
Добавить устройство WRTNODE2P (DTS и связанная с ним конфигурация), чтобы обновить драйвер SPI
: Github.com/wrtnode
Оценка мощности сети и вычислительной работы
Оценка способностей беспроводной сети
Wi -Fi к пропускной способности Wired (LAN) 175,307 Мр.
//img.alicdn.com/imgextra/i1/85454698/tb2emxxxxxxxxxxxxxxx_!ly54698.png
Wi -Fi (LAN) к Wi -Fi (LAN) Двухчастотная пропускная способность 85,412 Мбит / с (с использованием теста на ixchariot)
//img.alicdn.com/imgextra/i4/85454698/tb2ed7plxxxxxxxxxxxxxx_!ly5454698.png
Все вышеперечисленные тесты выполняются вблизи чистой пустой среды в идеальной 2.4G, не выполняемых в экранирующей коробке. Wrtnode2p использует внешнюю антенну FPC 5dbm, как показано на рисунке:
//img.alicdn.com/imgextra/i1/85454698/tb2nb.llxxxxpxxxxxxxx_!ly5454698.png
Расстояние между AP и STA составляет около 30 см. Два устройства для тестовых терминалов - это I7 Windows 10 LTSB и I3 и Windows8.1 Enterprise Version, используя 300 -метровые беспроводные сетевые карты USB, решения RTL8192 и поддержание направления антенны, которое аналогично в аналогичных время.
Для всей пропускной способности ixchariot от Wrtnode, пожалуйста, обратитесь к proluct.wrtnode.cc, чтобы просмотреть исходный файл результатов теста
Используйте клиент Wi -Fi Wi -Fi, тестовый терминал соответствует сцене и вышеуказанному тесту беспроводной пропускной способности
OpenSSL Computing Power
На основании Rasserd Pi 1 в качестве эталона, тем больше номер суммы, тем лучше
Подробные данные:
//img.alicdn.com/imgextra/i2/85454698/tb2mprxxxxxxxxxxxxxxx_!ly5454698.jpg
оборудование:
//img.alicdn.com/imgextra/i1/85454698/tb2wi.6lxxxxxxxxxxxx_!ly5454698.jpg
Метод испытаний в соответствии с: http://wiki.openwrt.org/inbox/benchmark.opensl
Данные Raspberry Pi 1 и Raspberry Pi 2 также взяты с этой страницы.
Задержка полосы пропускания и эффективность связи между процессом связи
Принимая wrtnode2p в качестве эталона, чем больше, тем больше номер суммы, тем лучше
//img.alicdn.com/imgextra/i4/85454698/tb2_ko5lxxxxxxxxxxxx_!ly5454698.jpg
Метод испытаний в соответствии с: https://github.com/rigtorp/ipc-bench
Mp3 фиксированная оценка энкодера
Поскольку чип MT7628AN не имеет FPU, я выбрал фиксированный точечный энкодер https://github.com/toots/shine
Тестовая машина 1 Cubieboard2 Linux 3.4.79 A Llwinner A20:
//img.alicdn.com/imgextra/i1/85454698/tb2acuulxxxxxxxxxxxxxx_!ly5454698.jpg
Тестирование машины 2 Intel (R) Core (TM) I5-4590 ЦП при 3,30 ГГц Linux 3.16.0:
//img.alicdn.com/imgextra/i4/85454698/TB2HBKOLXXXXXXXXXXX_ERLY5454698.JPG
Тестирование машины 3 wrtnode2p:
//img.alicdn.com/imgextra/i1/85454698/tb2v7gqlxxxxxxxxxxxxx_!
Тестирование машины 4 wrtnode2r:
//img.alicdn.com/imgextra/i1/85454698/tb2yhkmlxxxxxxxxxxxxx_ !ly5454698.jpg
Тестирование машины 5 wrtnode:
//img.alicdn.com/imgextra/i4/85454698/tb2ry.zlxxxxxxxxxxxxx_!ly5454698.jpg
Метод испытаний в соответствии с:
https://github.com/toots/shine
Пять устройств выполняют фиксированную -точечную mp3 -кодирование той же копии файла wav
