Конденсатор сенсорный светильник Модуль постоянный светодиодный светодиод
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Функции
Прикосновение к модулю освещения может быть реализованоLEDУправление сенсорным переключателем и регулировка яркости света.Со следующими функциональными характеристиками и преимуществами:
Мрачный Яркость света может быть отрегулирована по желанию в соответствии с потребностями, диапазон выбора широкий, а операция проста и удобна.
Мрачный Можетсередина(Например, стекло, акрил, пластик, керамика и т. Д.) Функция сенсорной связи достигается при изолированной защите, высокой безопасности.
Мрачный Диапазон напряжений широкий, который может быть2.4~4.5VЛюбой выбор между.
Мрачный Простая схема применения, небольшие периферийные устройства, удобная обработка и низкая стоимость.
Мрачный Анти -сильные помехи и характеристики помех мобильного телефона хороши.EFTможет достигать±2KVВышеуказанное; когда помехи мобильного телефона близки, мульти -угловой,
Чувствительность и надежность прикосновения и надежность не затронута.
6.Установить:Нет необходимости напрямую связываться с медной фольгой, и ее можно настроить через акриловое стекло или пластик более 3 мм или более.
7.использовать:Может управлять светодиодными модулями, легкими полосами и другими продуктами.Подходит для крытых ламп, светодиодного освещения, DIY Car Lights для изменения лучших аксессуаров.
8. Функция: Одиночное прикосновение, используя принцип емкости для прикосновения, чувствительные щупальца могут быть немедленно.По умолчанию есть функции переключения, функции освещения и яркости яркости. LED Прикоснитесь -безразличная функция освещения.Когда свет включается, он медленно включается, и он медленно затемнялся при выключении огней, эффективно избегая стимуляции глаз.
9.Режим освещения:Запланируйте освещение ШИМ

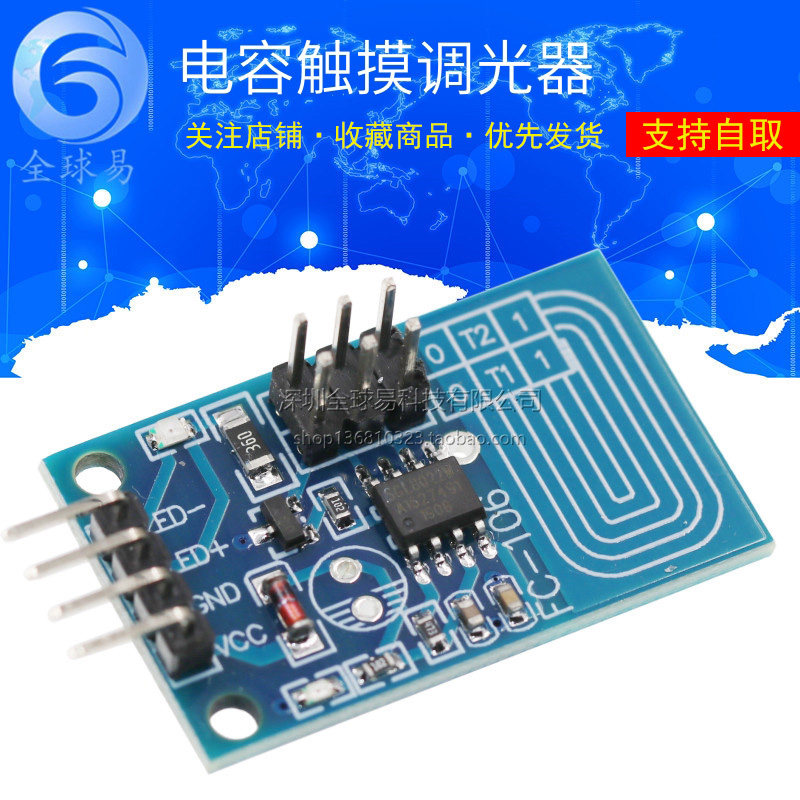

10.Проводка:В плате печатных плат (VCC, GND) находится вход источника питания, (светодиод+, светодиод) является положительным и отрицательным уровнем светодиодного света (Отпечаток пальца) Чтобы связаться с областью, его также можно нарисовать (обратите внимание, что проводка не должна быть слишком длинной. После квалификации линии, продвижение используется в качестве небольшой медной кожи для изготовления индуктивной области).Модуль медной фольги прикреплен к стороне оболочки с модулем медной фольги на плате.
11.Как использовать
a)Когда вы нажимаете на ощупь (продолжительность прикосновения составляет менее 550 мс), контроль освещения может быть достигнут.Нажмите на прикосновение за один раз, свет включен; щелкните прикосновение снова, свет уничтожен.Начальная яркость света прикреплена к 90%от полной яркости.
b)Длинное нажатие и прикосновение (продолжительность прикосновения превышает 550 мс), регулировка света без яркости может быть достигнута.После долгого нажатия и прикосновения, яркости света постепенно увеличивалась, и яркость света остановилась во время соответствующей яркости при ослаблении. Если длительное время нажатия превышает 3 В секундах яркость освещения больше не изменяется после достижения максимальной яркости; превышает 3 секунды, свет будет легким после того, как яркости достигнет минимальной яркости, больше не изменяется
изменять.Такой цикл.
12.Советы по отладке
Если это запускается по ошибке или не применять триггеры во время отладки, могут быть вызваны следующие причины:
a) Сенсорная линия слишком густая
b) Сенсорная линия слишком длинная
c) Медная кожа недостаточно большая
d) Возле конец источника питания переключения
e) Параметр прикосновения C1 неразумный
Технические характеристики:
◆TIСенсорный вход соответствуетLEDСветовой выходной выход.Есть четыре функции на выбор, потому чтоT1иT2Вход перед трубными ногами
Состояние, чтобы определить.подробности следующим образом:
Мрачный T1=1,T2=1 КорреспондентLEDФункция без ощущения
Мрачный T1=0,T2=1 Переписка: память без яркости становится яркой и темнееLEDФункция без ощущения
Мрачный T1=1,T2=0 Переписка: память о яркости постепенно темнееLEDФункция без ощущения
Мрачный T1=0,T2=0 вести переписку:LEDТрехэтапная функция затемнения
◆Без яркости яркости и тьмыLEDФункция бессорный освещение заключается в следующем:
△Когда начальная мощность включена, свет выключен.
△Нажмите, чтобы прикоснуться (продолжительность прикосновения меньше, чем550ms) В то время может быть достигнуто контроль освещения света.Нажмите на прикосновение за один раз, свет включен; щелкните прикосновение снова, свет уничтожен.Такой цикл.Когда свет освещен или выключен, нет буфера яркости.И начальная яркость освещения прикреплена к полной яркости50%Сущность
△Длинное нажатие и прикосновение (продолжительность прикосновения больше, чем550ms) В то время можно достичь регулировки яркости.Длинное прессование и прикосновение, светлая яркость постепенно увеличивается, и яркость света останавливается в то время, когда свет ослаблен, когда он выпущен.3В секундах яркость освещения больше не изменяется после достижения максимальной яркости; снова нажимая на ощупь, яркость света постепенно уменьшается, и светлая яркость останавливается, когда свет спускается.3За считанные секунды, яркость освещения больше не меняется после достижения минимальной яркости.Такой цикл.
△Нажмите Touch и Long Нажмите Touch, чтобы использовать в любое время, и функции друг друга не нарушены и не ограничены.
◆Никакая яркость воспоминания не постепенно яркоLEDФункция Touch -Free Lighting находится в темноте без яркости памяти.LEDНа основе функции освещения -при ощупь, когда нажимает на штрих освещения и переворачивая свет, щелкнув свет от нижней яркости к медленному и плавному переходу на начальную яркость света, при щелчке отключенного прикосновения отключено до Свет медленно медленно от текущей яркости от текущей яркости.
◆Память яркости постепенно яркаяLEDФункция обработки освещения прикосновения -постепенно становиться темнее без яркости без яркостиLEDОсновываясь на функции бессослуженного освещения, добавляется функция памяти яркости.То естьКогда мощность непрерывно электрическая, яркости, когда вы нажимаете на прикосновение выключить свет.существоватьВ случае потери мощности первый щелчок, чтобы прикоснуться к прикосновению света после повторного обеспечения, и начальная яркость прикреплена к полной яркости50%Сущность
◆LEDТрехэтапная функция затемнения
△ Когда начальная мощность включена, свет выключен.
△Каждый раз, когда вы нажимаете, чтобы прикоснуться, яркость света нажимается Низкая яркость→Нейтралитет→Высокая яркость→Разрушать Циркуляция изменяется по очереди.
Регулировка чувствительности
Чем больше значение конденсатора, тем выше чувствительность; чем меньше значение емкости, тем ниже чувствительность.
Пожалуйста, обратитесь к сенсорной чувствительности прикосновения ниже:
Середина | Емкость | Емкость | |
Прикоснитесь к металлическому корпусу напрямую | Полиэфирная емкость | 333 | 0.033uF/25V |
3mmСтекло убеждения | Полиэфирная емкость | 103 | 0.01uF/25V |
3-6mmАкриловое стекло | Полиэфирная емкость | 203 | 0.02uF/25V |
6-10mmАкриловое стекло | Полиэфирная емкость | 473 | 0.047uF/25V |
Примечание. Вывод осветительного устройства постоянного давленияLEDВ то же время ограниченное сопротивление должно быть серийным!
Метод расчета метода пределов тока:R = (Vi - VledПолем/ Io
в,ViВходное напряжение ,VledВсеLEDОбщее падение давления лампы,IoОбщий ток лампы.Рассмотрим при расчетеVi,VledПлавающий диапазон.Когда батарея полностью заряженаViЭто будет слишком велик.LEDПосле жары,VledБудет падать!Предотвратить переоборудование модулей сжигания или шариков.
Список доставки
LEDTouch Light ModuleОдин (готовый продукт, протестированная, статическая упаковка мешка)
