TB6612FNG DRV8833 Модуль двигателя модуль двигателя небольшой объем высокий баланс автомобиль Super L298N
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | DRV8833 Модуль, TB6612FNG Модуль |
Модуль драйвера двигателя DRV8833 может непосредственно заменить привод TB6612, а трубопроводная нога в основном совместима.
Размер: 18* 21 мм
Входное напряжение: 2.7 V– 10.8 V
Выходной ток с одним H мостом: 1,5А, который может привести к 2 двигателям замедления DC.
Встроенный в защите от перегрузки, защиты с коротким циркусом, атрезию с низким давлением и защита от перегрева.С режимом с низкой мощностью спя.
Использование: DC Motors и 4 -Line Steps могут быть приведены в двигатель.
Объяснение трубки:
Ani1: порт управления логическим вводом AO1, уровень 0-5V.
Ain2: порт управления логическим вводом AO2, уровень 0-5V.
Bni1: порт управления логическим вводом BO1, уровень 0-5V.
Bin2: порт управления логическим вводом BO2, уровень 0-5V.
AO1, AO2 - выходной порт моста H, соединяющий два фута двигателя постоянного тока.
BO1 и BO2 - это 2 -часовой выходной порт моста, соединяющий два фута другого прямого двигателя.
Gnd: земля.
VM: нога питания чипа и двигателя, диапазон напряжения 2,7 В–10,8 В.
Stby: земля или подвесные чипы не работают, без вывода, подключите работу 5 В; уровень 0-5 В.
NC: пустая нога
Драйвер логики H-Bridge:
xIN1 | xIN2 | xO1 | xO2 | Функция |
0 | 0 | Z | Z | Операция по инерции/быстрое затухание |
0 | 1 | L | H | обеспечить регресс |
1 | 0 | H | L | Вперед |
1 | 1 | L | L | Торможение/медленное затухание |
PWM Управляйте скоростью двигателя:
xIN1 | xIN2 | Функция |
PWM | 0 | Положительное вращение ШИМ, быстрое затухание |
1 | PWM | Положительное вращение ШИМ, медленное затухание |
0 | PWM | Back -Reversed Pwm, затухание скорости блока |
PWM | 1 | Платформа ШМ, медленное затухание |
DRV8833 Использование:
DRV8833 -это двойной див, то есть он может управлять двумя двигателями
Ниже приведен порт IO двух двигателей соответственно
Stby out -of -machine io -порт io Io Clear Clear Clear Motor Stop,
Поместите 1 через AIN1 Ain2, Bin1, Bin2 Контролировать положительный обратный
VM Власть в течение 12 В.
GND Не много сказать
Drive 1 Road
True Value Table:
AIN1 0 0 1
AIN2 0 1 0
останавливаться обеспечить регресс Положительный отрывок
A01
AO2 Два фута электрической машины 1
Drive 2 Road
PWMB Выберите PWM -порт одной машины
True Value Table:
BIN1 0 0 1
BIN2 0 1 0
останавливаться обеспечить регресс Положительный отрывок
B01
BO2 Два фута мотора 2
Демонстрационный веб -сайт модуля
http://v.youku.com/v_show/id_xnjq5mdq4mza4.html
Этот модуль значительно улучшился по сравнению с традиционной эффективностью L298N, и объем также значительно снижен. полярность.

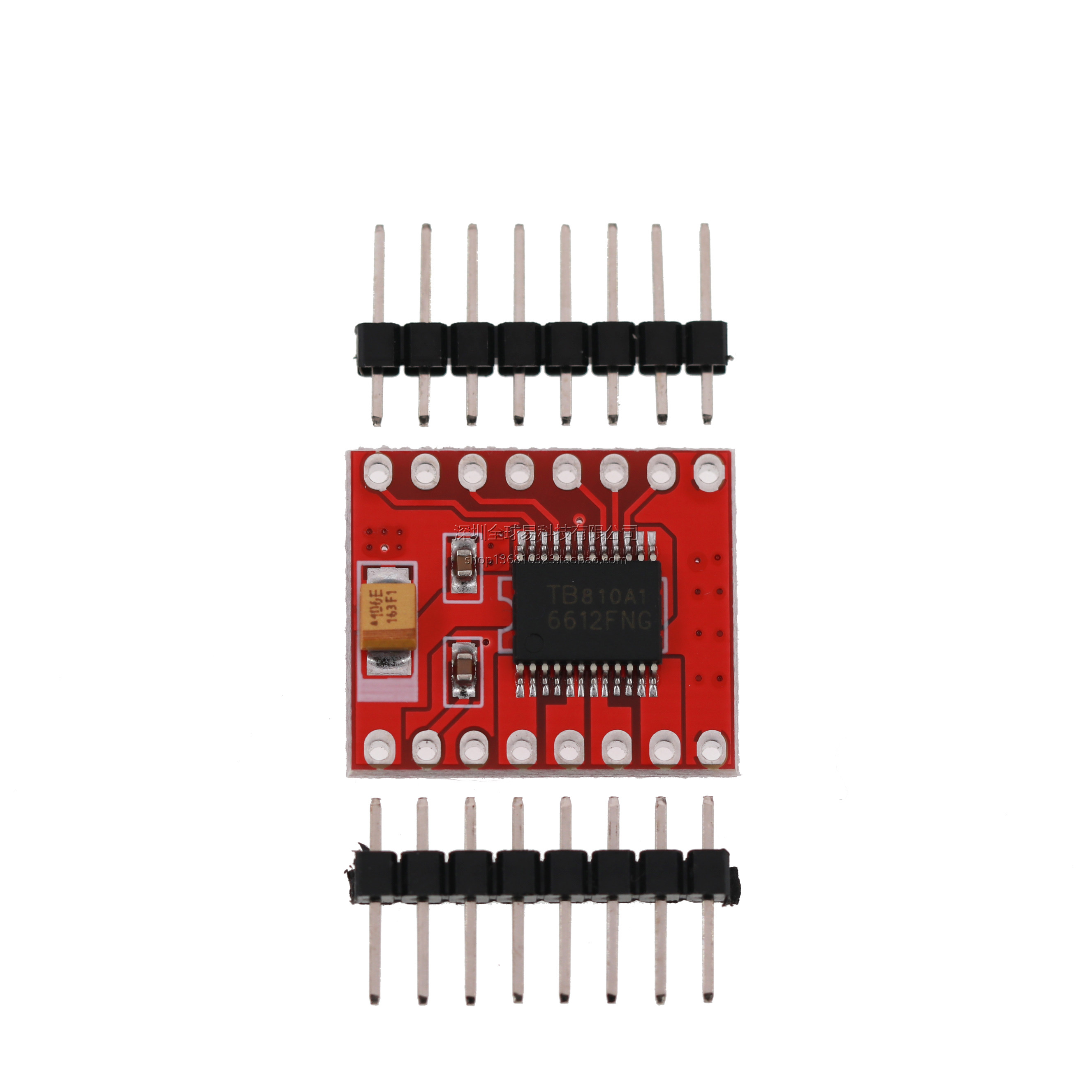

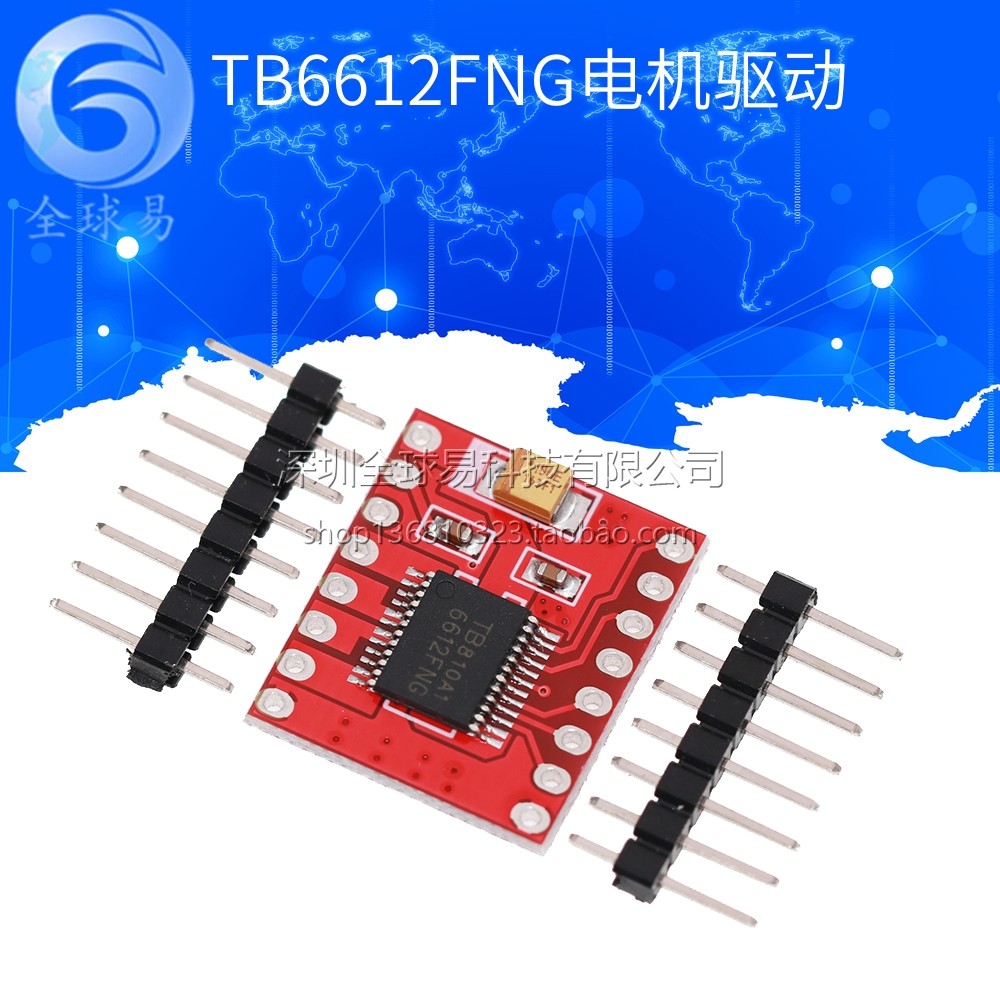

Description: Драйвер двигателя TB6612FNG может управлять до двух двигателей DC при постоянном токе 1,2А (пик 3.2A). Б) может быть блоковой, скорость каждого двигателя контролируется с помощью входного сигнала ШИМ с частотой.CJMCU.
Logic Supply (VCC) может находиться в диапазоне 2,7-5,5 В постоянного тока, в то время как подача двигателя (VM) ограничена максимальным напряжением 15 В постоянного тока. для короткого, единственного импульса).

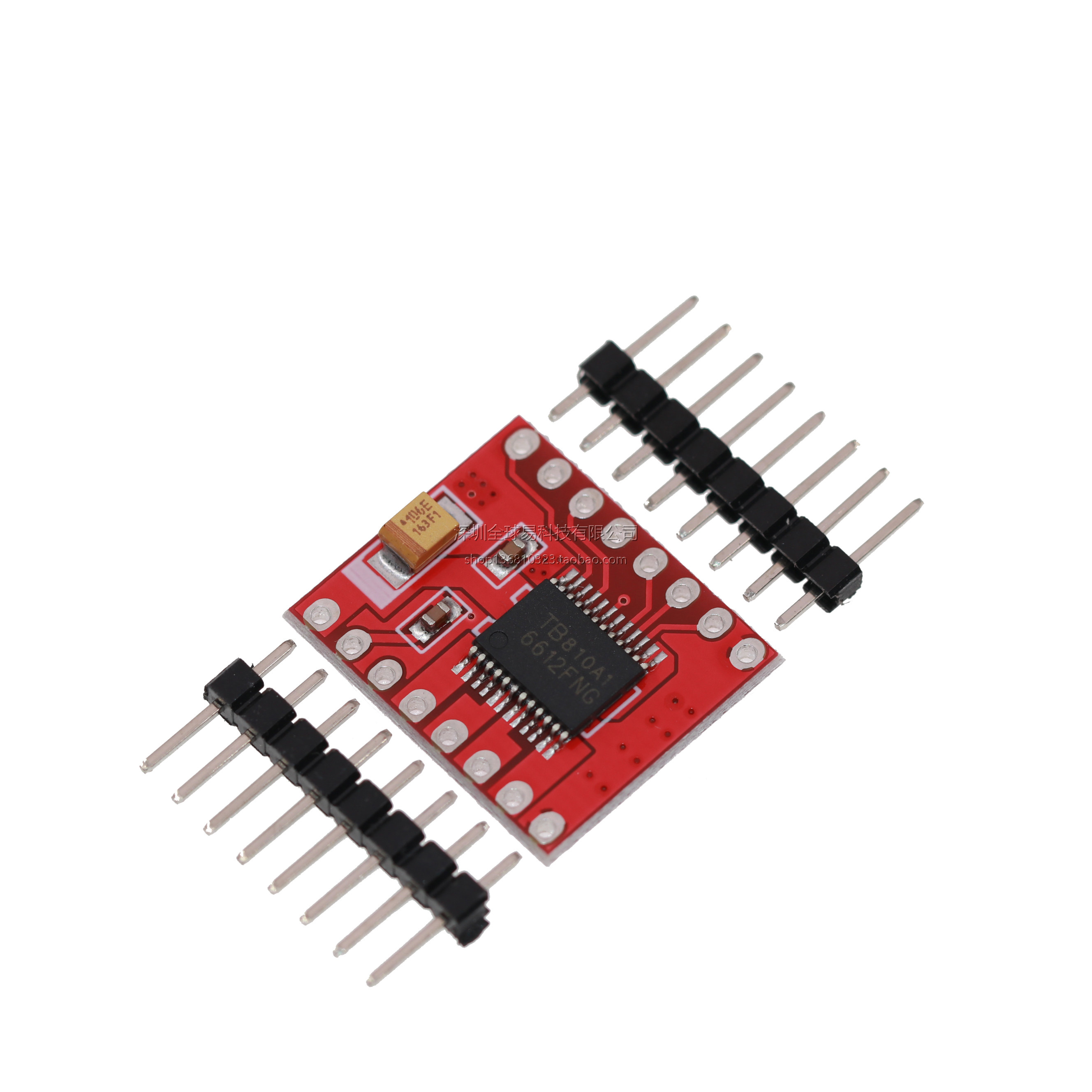

Плата поставляется со всеми компонентами, установленными, как показано."Заголовки шага;
Features:
- Напряжение источника питания: VM = 15 В макс, VCC = 2,7-5,5 В
- Выходной ток: IOUT = 1,2a (среднее) / 3,2a (пик)
- Standby control to save power
- CW/CCW/Режимы управления двигателем короткого тормоза/остановки
- Встроенная схема термического отключения и цепь обнаружения низкого напряжения

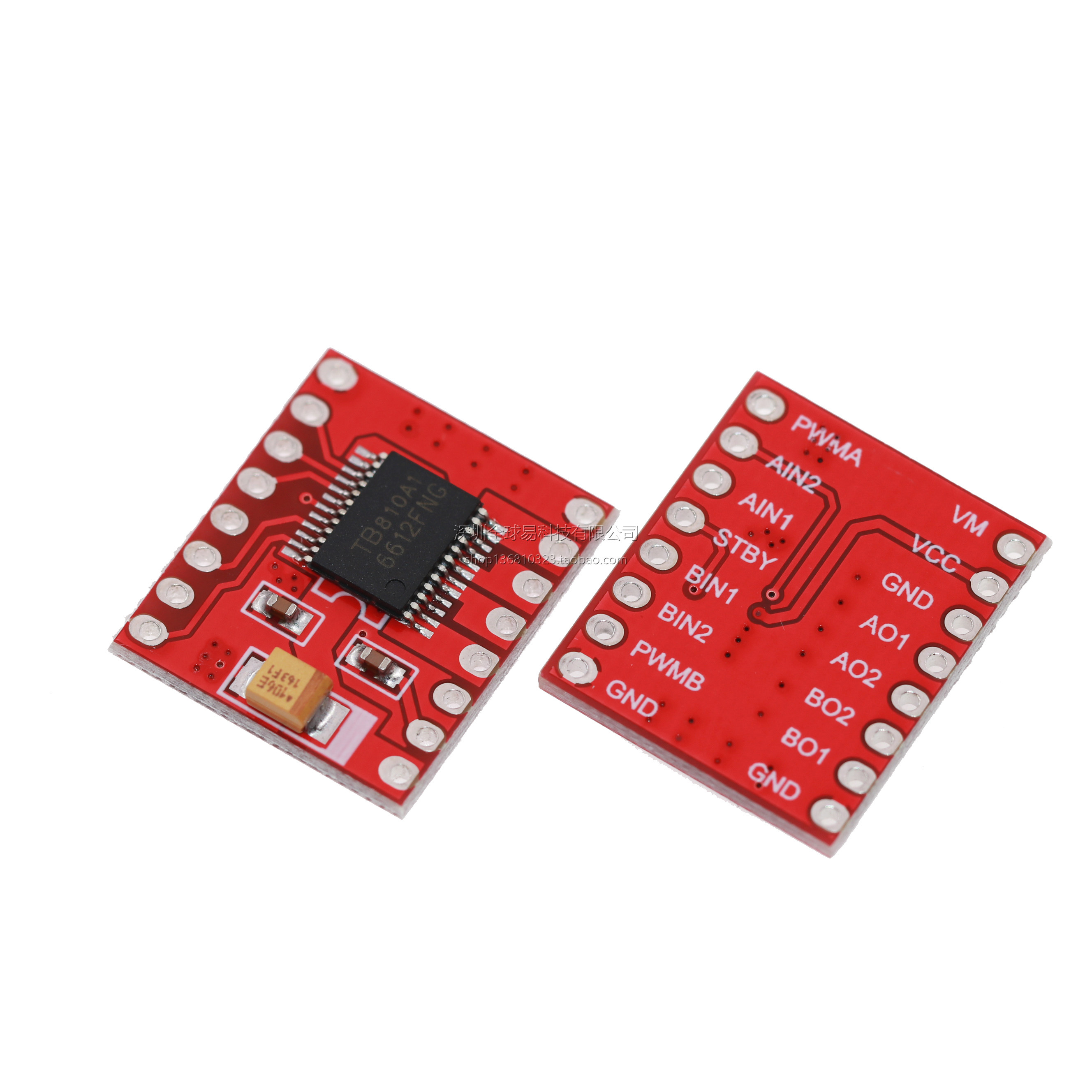

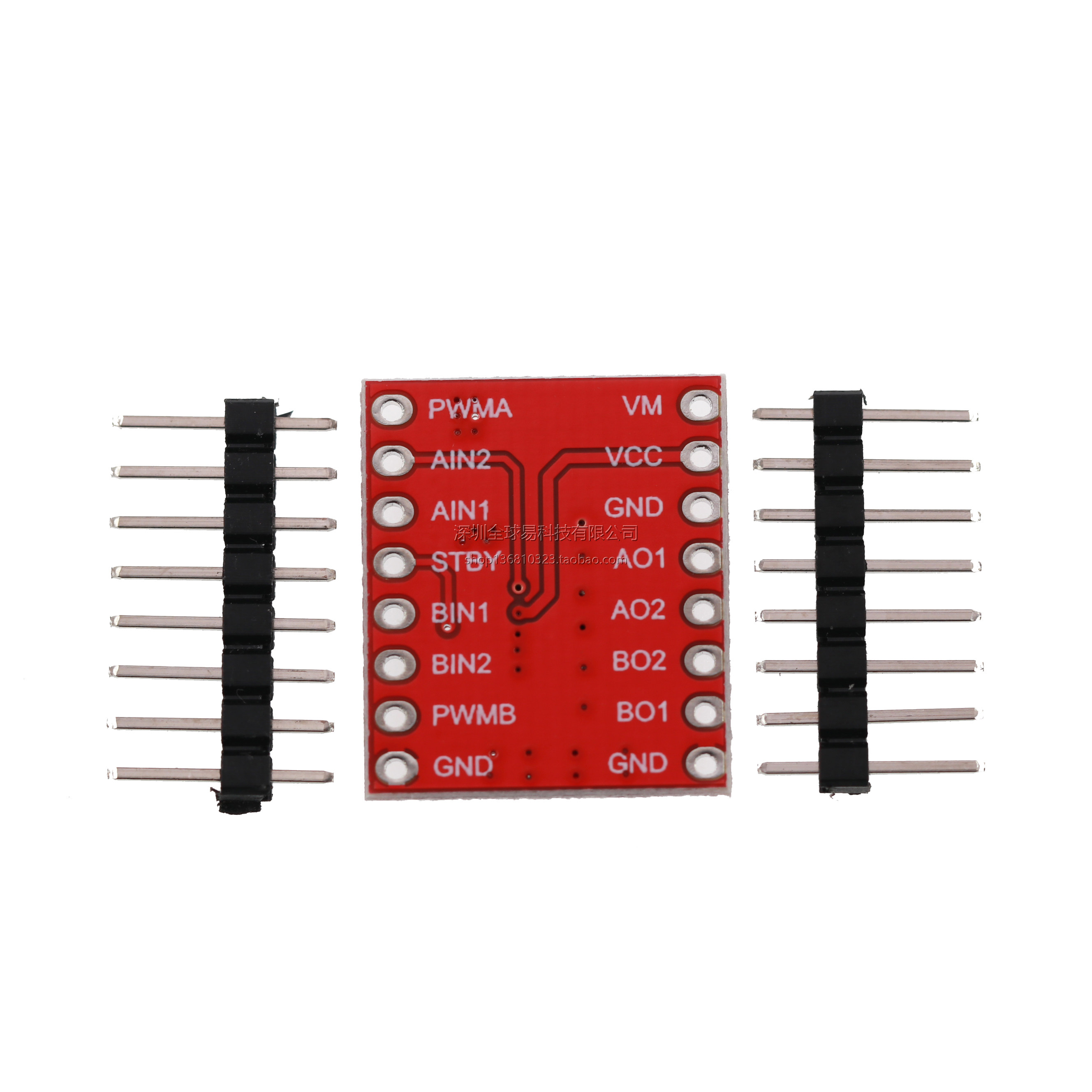

- Все булавки TB6612FNG разбиты на 0,1" spaced pins
- Фильтрация конденсаторов на обеих линиях подачи
